AsTools  |  SKU: C0007

Allosun EM415Pro | Kortslutnings- och kabelbrytsdetektor

1 recension
€14,95 inkl.
€12,36 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

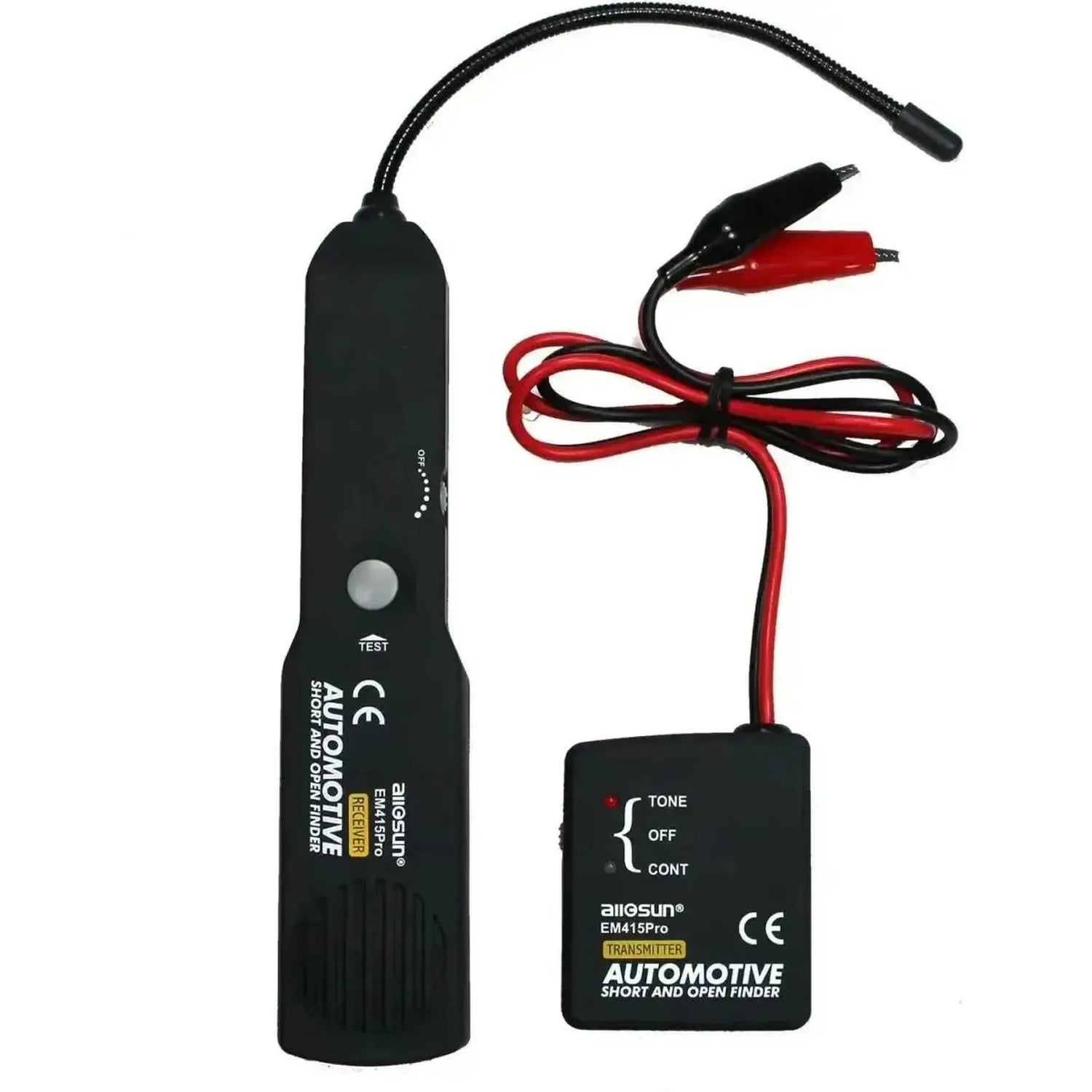

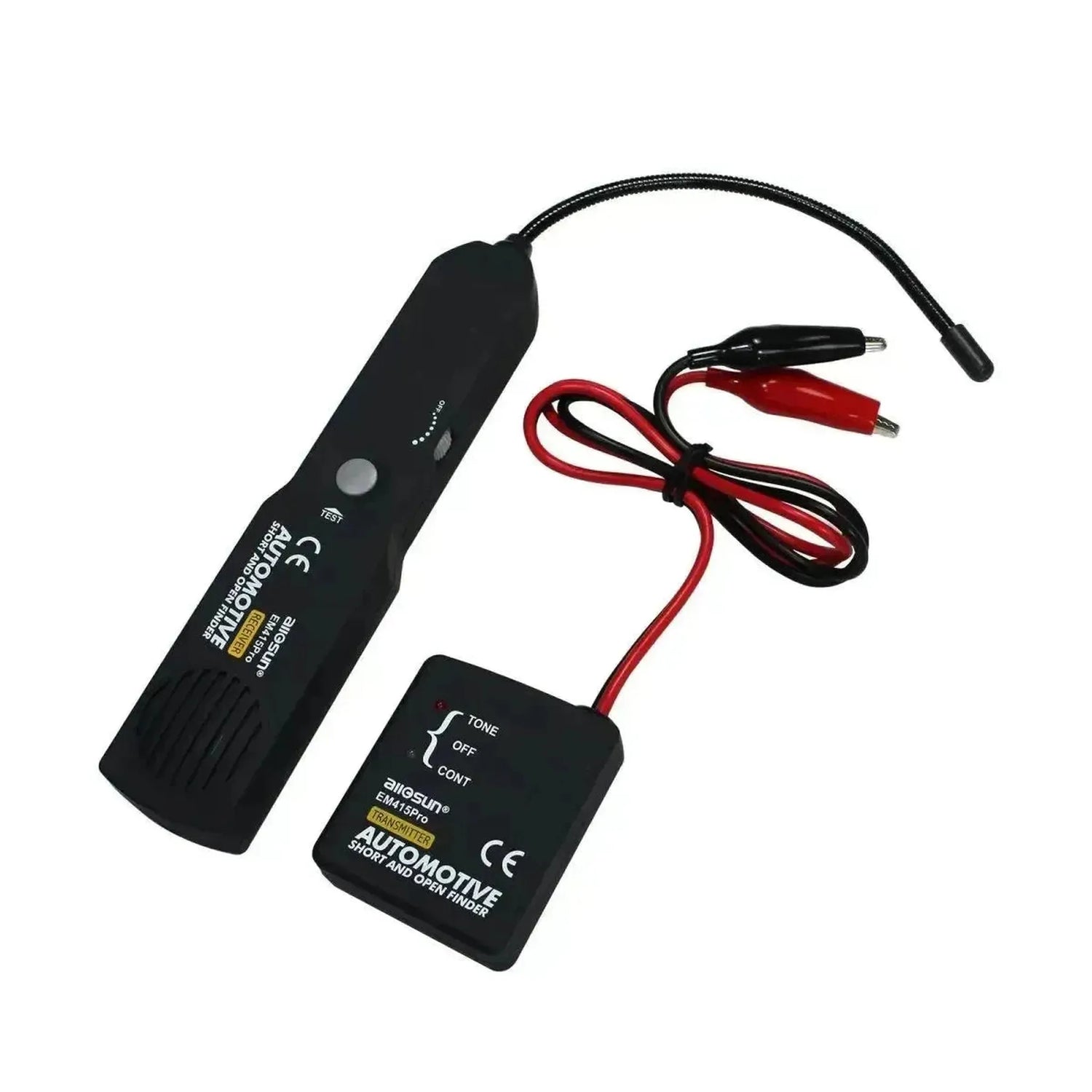

Den Allosun EM415Pro är en kortslutnings- och kabelbrottsdetektor avsedd för att lokalisera elektriska fel i fordonssystem. Detta diagnostikinstrument fungerar i kretsar med 6 V till 42 V likström (DC), vilket gör det användbart för personbilar, nyttofordon och tung utrustning. Systemet består av en separat sändare och mottagare. Mottagaren är utrustad med en flexibel mätsond, med vilken tekniker kan spåra ledningar och kontrollera strömkretsar utan att skada ledningsisoleringen eller onödigtvis demontera komponenter.

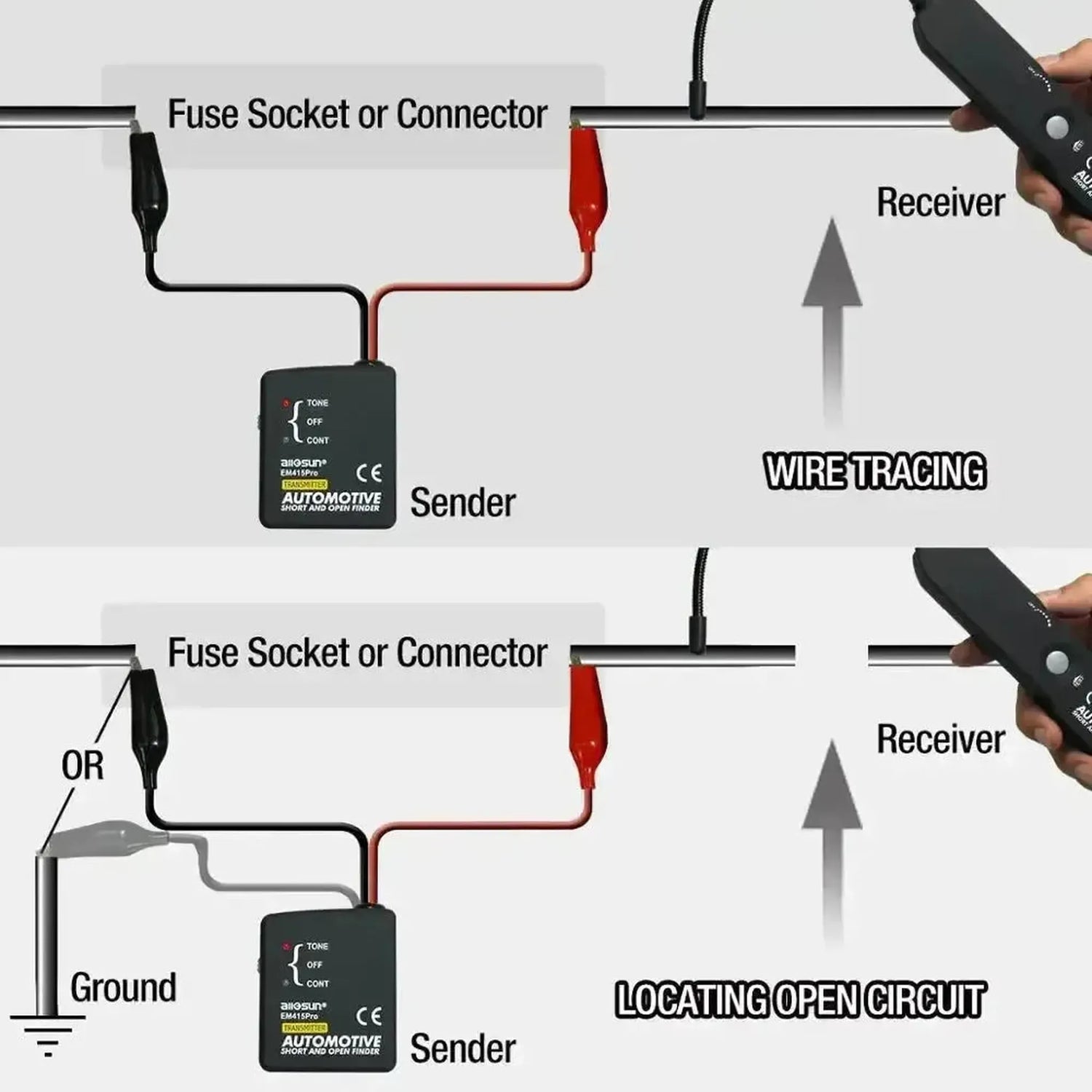

Vid felsökning kopplar tekniker sändaren i serie till den misstänkta strömkretsen. Sändaren genererar därefter en högfrekvent signal som löper genom kabeldragningen. Användaren för den flexibla antennen på mottagaren längs kabelstammen för att följa ljudsignalen. När sonden passerar platsen för ett kabelbrott upphör ljudsignalen, vilket markerar den exakta brottpunkten. För att lokalisera en kortslutning till jord detekteras spänningsfall utifrån signalförloppet. Sändaren har dessutom en kontinuitetsläge (CONT) med visuell LED-återkoppling, med vilket en kretsens grundläggande slutenhet kan verifieras i förväg.

FÖRDELAR

✔Förhindrar fysisk skada på komponenter eftersom spårning sker via signaldetektering genom isoleringen.
✔Brett användbar i verkstaden tack vare det breda mätområdet på 6 V till 42 V likström (DC).
✔Förenklar mätningar på trånga eller svåråtkomliga platser genom användning av den flexibla mätsonden.
✔Minimerar störningar från närliggande kablar via den justerbara signalkänsligheten på mottagaren.

ATT TÄNKA PÅ

✕Endast för DC-kretsar; olämplig för komponenter med växelström (AC) eller högspänningssystem.
✕Noggrannheten är starkt beroende av strömförsörjningen; svaga batterier orsakar förlust av signalstyrka.
✕De två 9 V-batterierna till sändaren och mottagaren medföljer inte som standard och måste köpas separat.
✕Kretsen som ska mätas måste vara frånkopplad från huvudmatningen; en krets under spänning stör sändarsignalen.

Användning och funktionalitet

Den Allosun EM415Pro är avsedd för specifika diagnostiska moment på ett fordons kabelstam.

  • Spårning av ledningar: Trådlös spårning av specifika kopparledningar inom en buntad kabelstam, från strömkällan eller säkringsdosan till den anslutna komponenten.
  • Lokalisering av kabelbrott: Identifiering av den fysiska platsen för en avbruten strömkrets. Detta sker genom att följa ljudsignalen till den punkt där överföringen abrupt upphör.
  • Felsökning av kortslutning: Lokalisering av oönskade anslutningar till fordonets jord genom detektering av spänningsfall längs en strömförande ledning.
  • Test av kontinuitet: Utförande av en grundläggande kontroll av en kretsens slutenhet via CONT-läget. En LED-indikator bekräftar ledningens integritet inför vidare mätningar.

Särskilda funktioner och möjligheter

Setet innehåller hårdvarufunktioner som stödjer inspektion av svåråtkomliga fordonskomponenter.

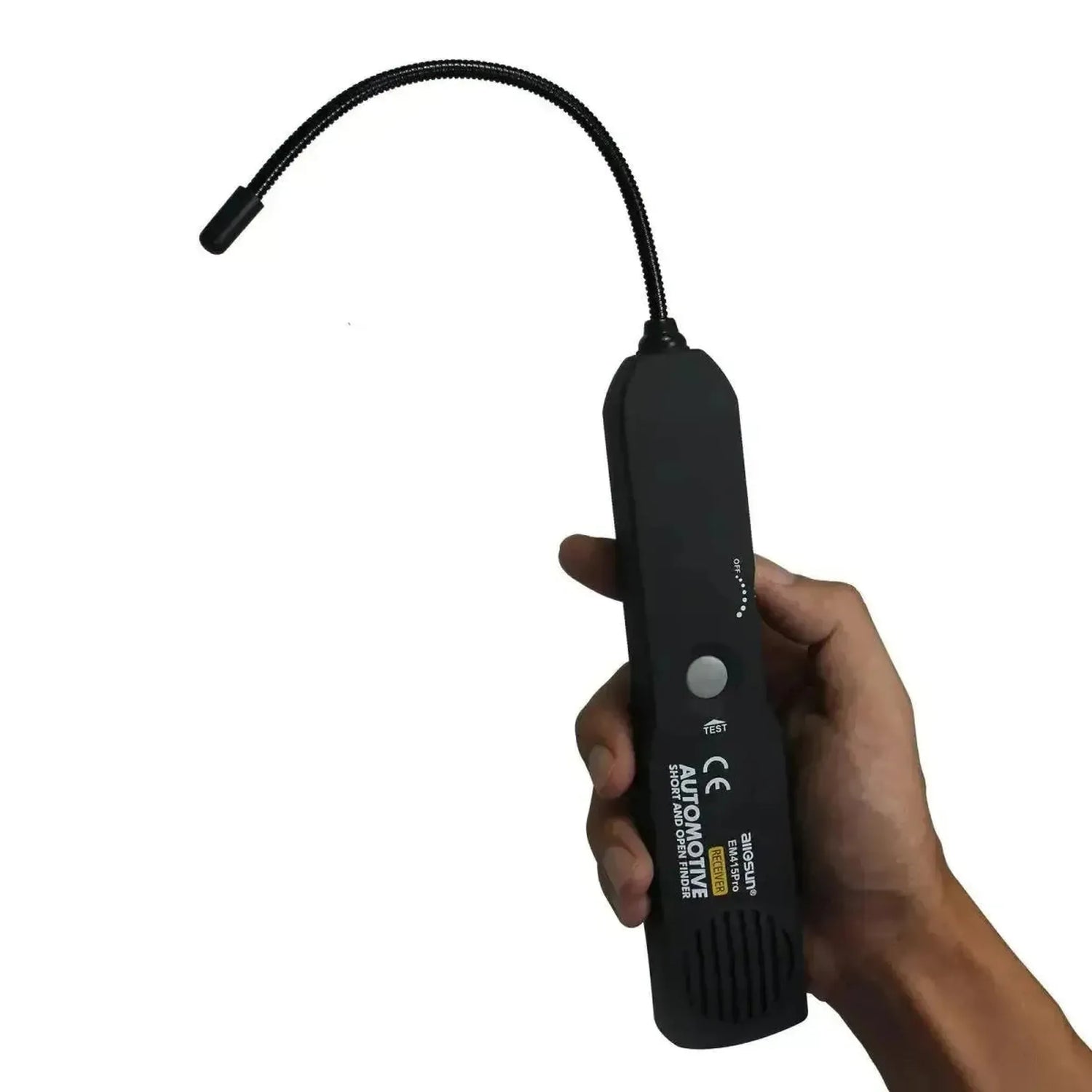

  • Flexibel svanhalssond: En böjbar antennförlängning på mottagaren som anpassar sig till det fysiska utrymmet. Detta möjliggör mätningar bakom instrumentbrädor, paneler och i trånga motorrum.

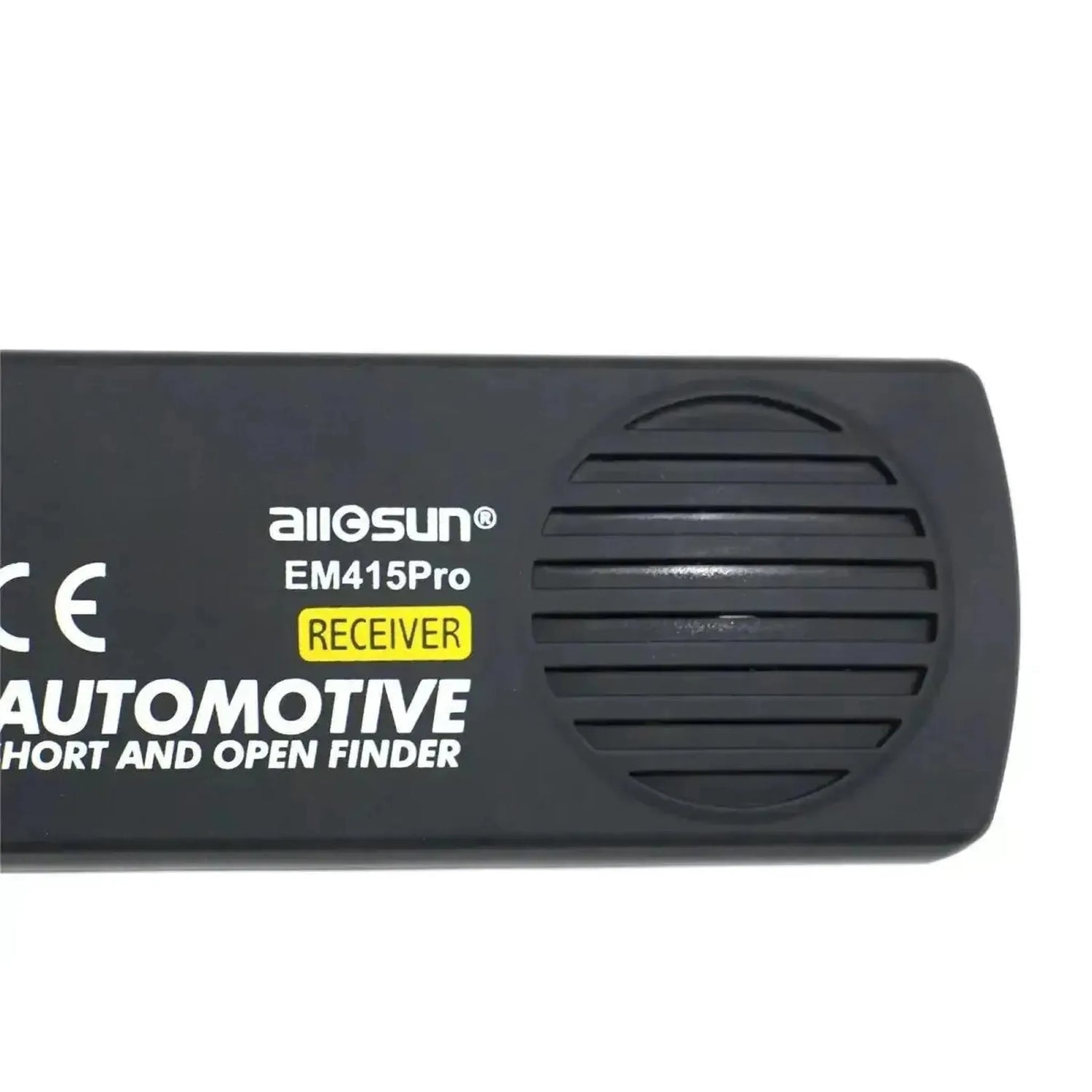

  • Variabel volymreglering: En vridknapp med vilken tekniker justerar intensiteten på den akustiska signalen. Detta isolerar ljudsignalen från målledningen och filtrerar överhörning från parallellt löpande kablar.

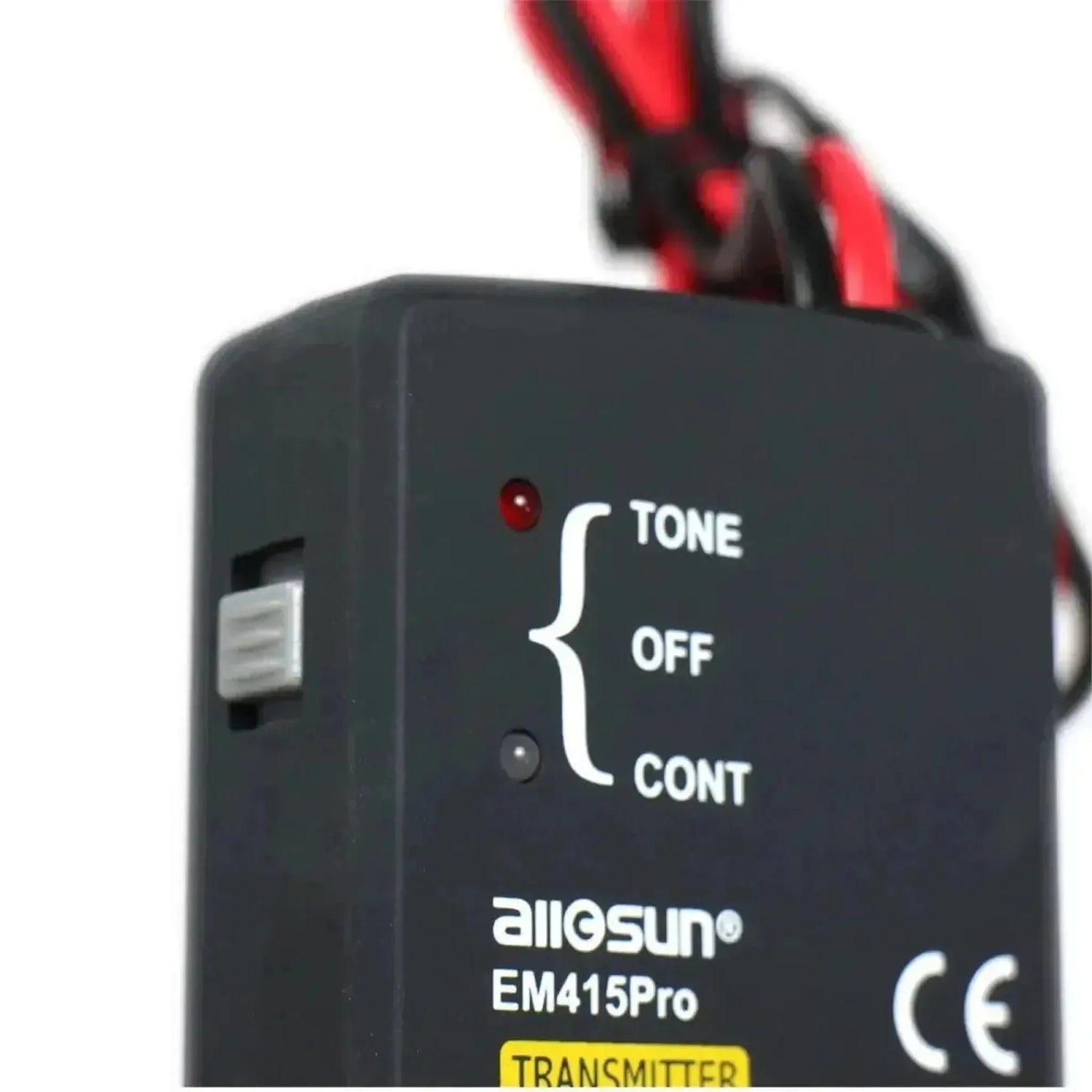

  • Integrerad testbrytare: En brytare på sändaren med vilken man enkelt kan växla mellan att sända ut ljudsignalen i TONE-läge och den fysiska kontinuitetsmätningen i CONT-läge.

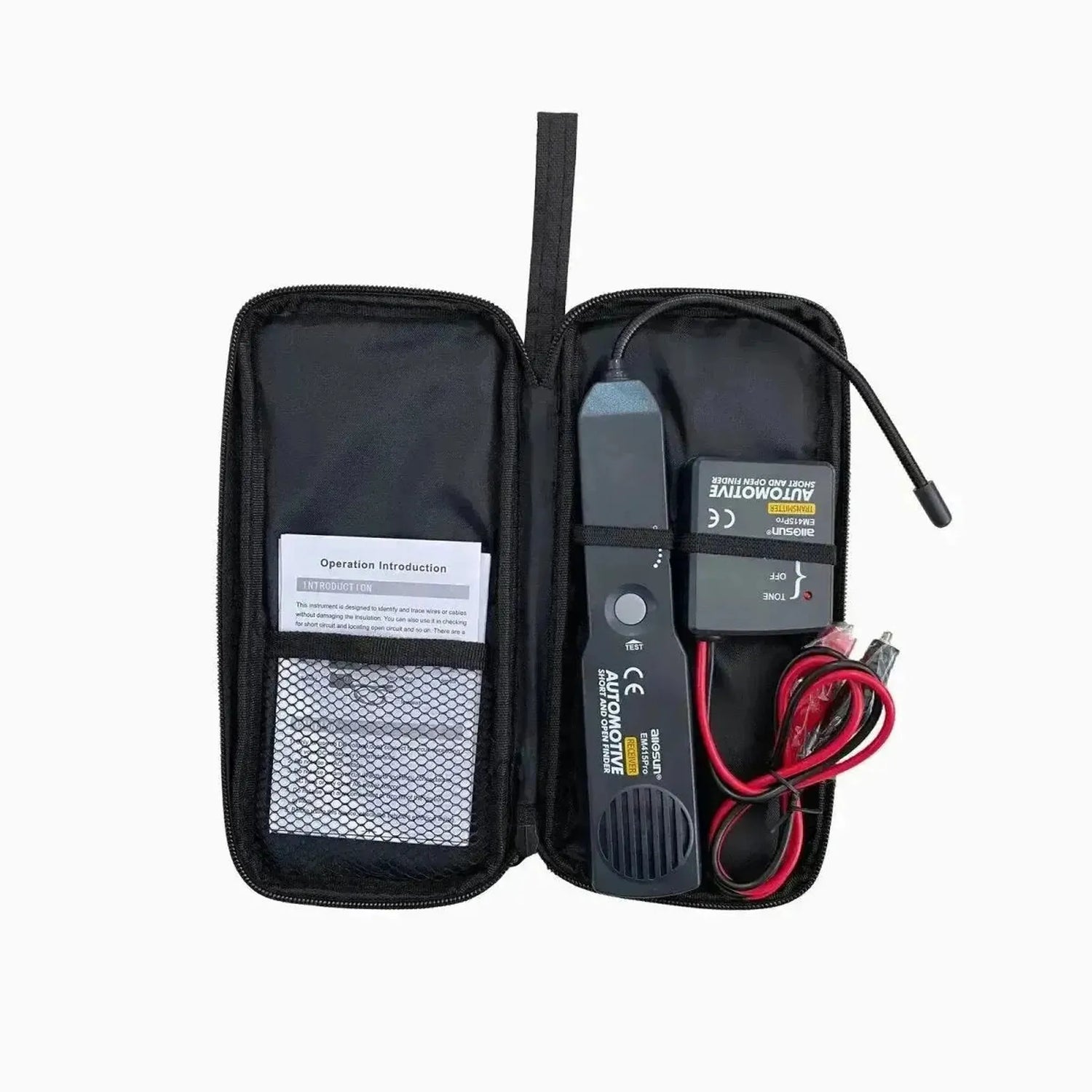

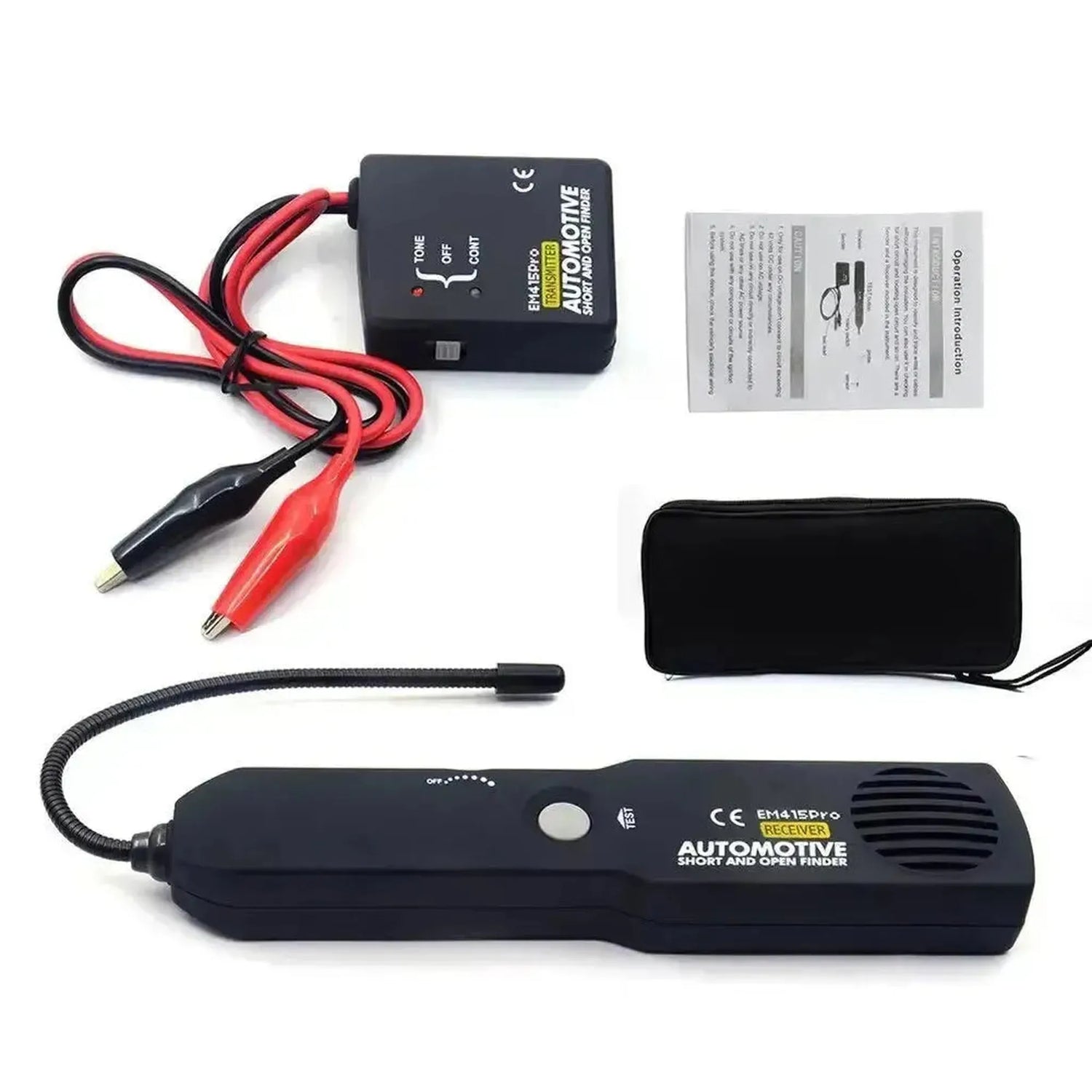

Förpackningens innehåll

  • 1x Allosun EM415Pro kortslutnings- och kabelbrottsdetektor, sändare
  • 1x Mottagare med flexibel sond
  • 1x Mjukt förvarings- och transportfodral
  • 1x Användarhandbok
💡
Bra att veta: Se till att du alltid kopplar från kretsen som ska mätas från huvudmatningen när du söker efter kortslutningar eller ledningsbrott. Om kretsen förblir under egen spänning eller av misstag är ansluten till elektroniska styrmoduler som ECU:er, kan detta inte bara störa sändarsignalen utan i sällsynta fall också orsaka skada på den känsliga fordonselektroniken.

Tekniska specifikationer

Allmänt

Märket som tillverkar testaren.Märke
Allosun
Vilken typ av enhet det är. En kretstestare kontrollerar ström och jord, en kabelsökare lokaliserar ledningar och kortslutningar.Typ av testare
Kabelsökare
Vilken systemspänning testaren kan anslutas till. För tunga fordon behövs 24 V eller mer.Lämplig för systemspänning
6 till 42 V
Var testaren hämtar sin ström ifrån. Via fordonets batteri eller den testade kretsen slipper man byta batterier.Strömförsörjning
Batterier

Testfunktioner

Testaren hjälper till att hitta platsen för en kortslutning eller trasig ledning. Det sparar mycket sökarbete.Felsökning av kortslutning och
Kontrollerar om en ledning eller anslutning släpper igenom ström.Genomgångstest

Skärm och användning

Testaren ger en pip eller ton, så att man inte behöver titta på skärmen hela tiden.Ljudsignal

Övriga specifikationer

Funktion via
Trådlös RF-signal från sändare till mottagare
Anslutning sändare
Krokodilklämmor, röda och svarta
Mottagarens sond
Böjbar flexibel svanhals
Indikeringsmetod
Akustisk ljudsignal och visuell via LED
Känslighetsreglering
Ja, steglöst justerbar via vred på mottagaren
Strömförsörjning

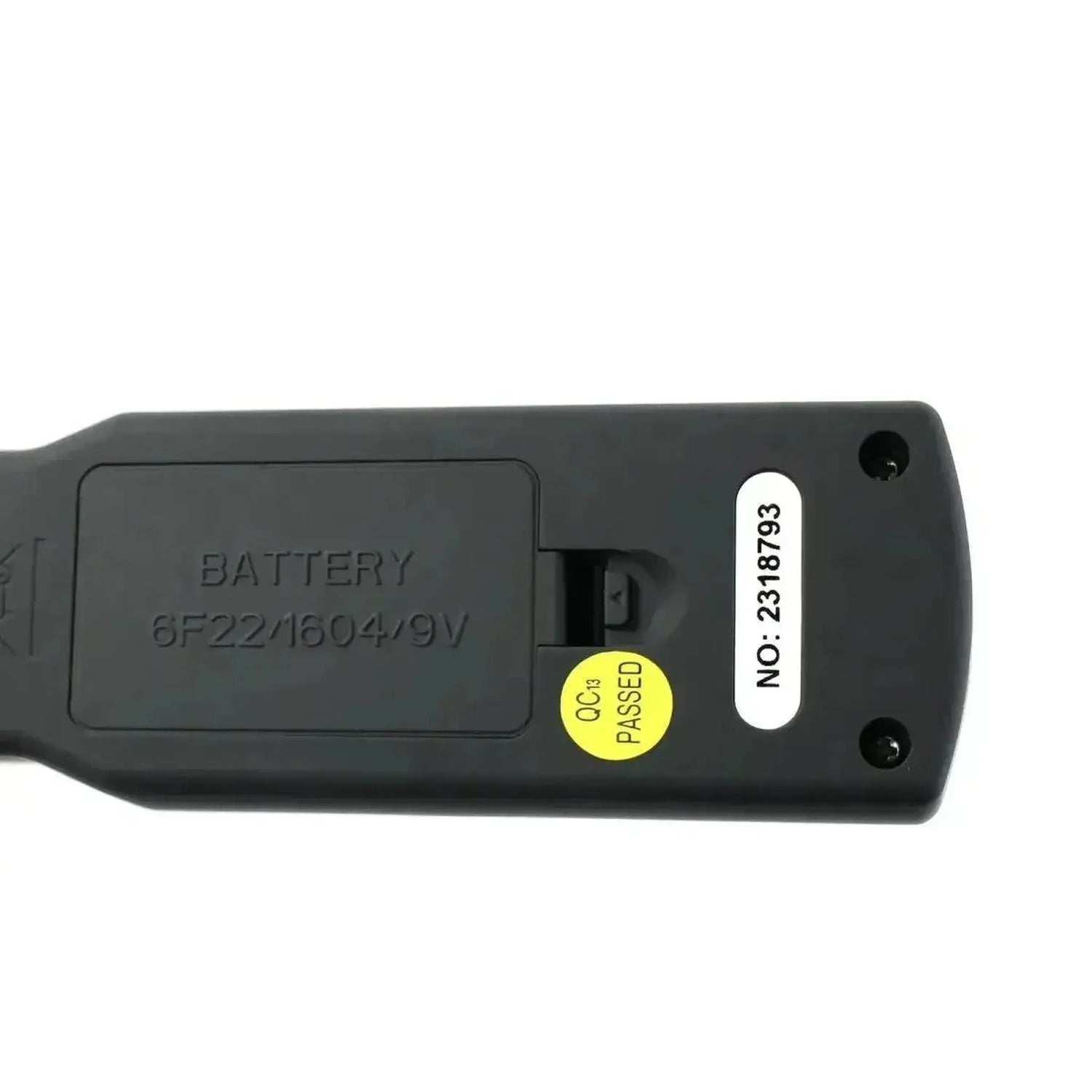

2 st 9 V-batterier av typ 6F22, ingår inte som standard
