Topdiag | SKU: B0180

TopDiag P200 | Kretsprövare

Name: TopDiag P200 | Kretsprövare
Brand: Topdiag
SKU: B0180
Price: 147.95 EUR
Availability: InStock

€147,95 inkl.

€122,27 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

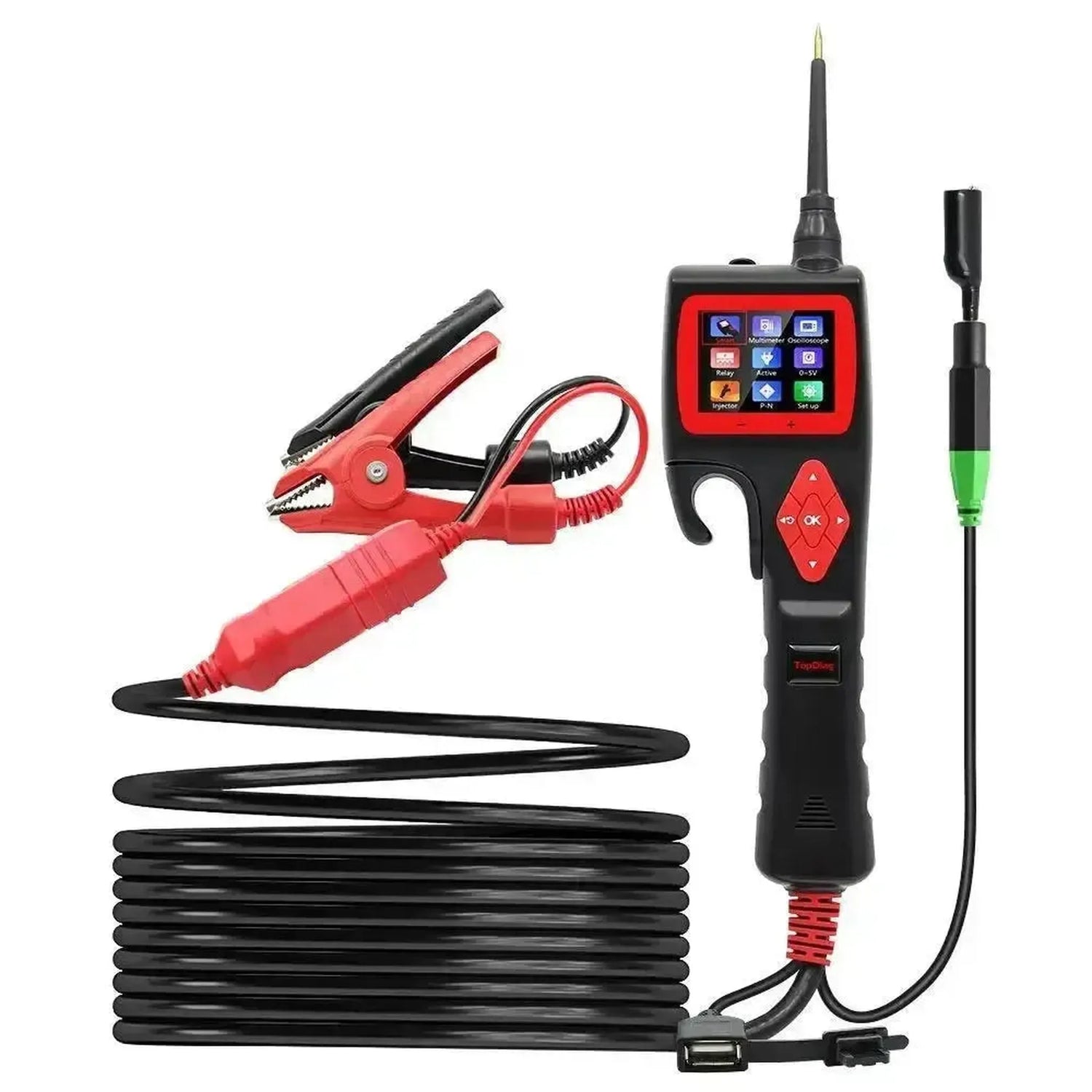

De TopDiag P200 is een circuittester met multimeter en oscilloscoop voor 12V- en 24V-voertuigen. Hij wordt gevoed door de voertuigaccu en werkt van 9 tot 30 V. Hij meet spanning vanaf 0,1 V, weerstand van 1 Ω tot 200 kΩ en stroom tot 18 A, en toont signalen als curve in de oscilloscoopmodus.

In de Smart-modus herkent hij zelf of er spanning of weerstand staat. Er zijn aparte tests voor relais, injectoren, diodes en polariteit, en u kunt componenten activeren tot 18 A. Een instelbare 0–5 V voeding simuleert sensorsignalen. Een instelbare stroomonderbreker en een zekering van 25 A beschermen tester en voertuig. Alles zit in een opbergkoffer.

PLUSPUNTEN

✔Multimeter en oscilloscoop — Meten en signalen bekijken in één tester.

✔Stroom tot 18 A — Ook continu, voor meten en activeren.

✔Relais- en injectortest — Met eigen testkabel.

✔Instelbare stroomonderbreker — Overbelastingsgrens zelf in te stellen.

AANDACHTSPUNTEN

✕Werkt vanaf 9 V — Op een lege accu start hij niet.

✕Voeding uit de accu — Werkt alleen aangesloten op de voertuigaccu.

✕Groter dan een pen-tester — Met koffer ca. 1,8 kg.

✕Voorzichtig met activeren — Plus of massa op een verkeerde draad kan elektronica beschadigen.

Toepassingen en functionaliteiten

De P200 is bedoeld voor monteurs en autoelektriciens die naast bedrading ook sensoren, actuatoren, relais en injectoren willen controleren.

Meten

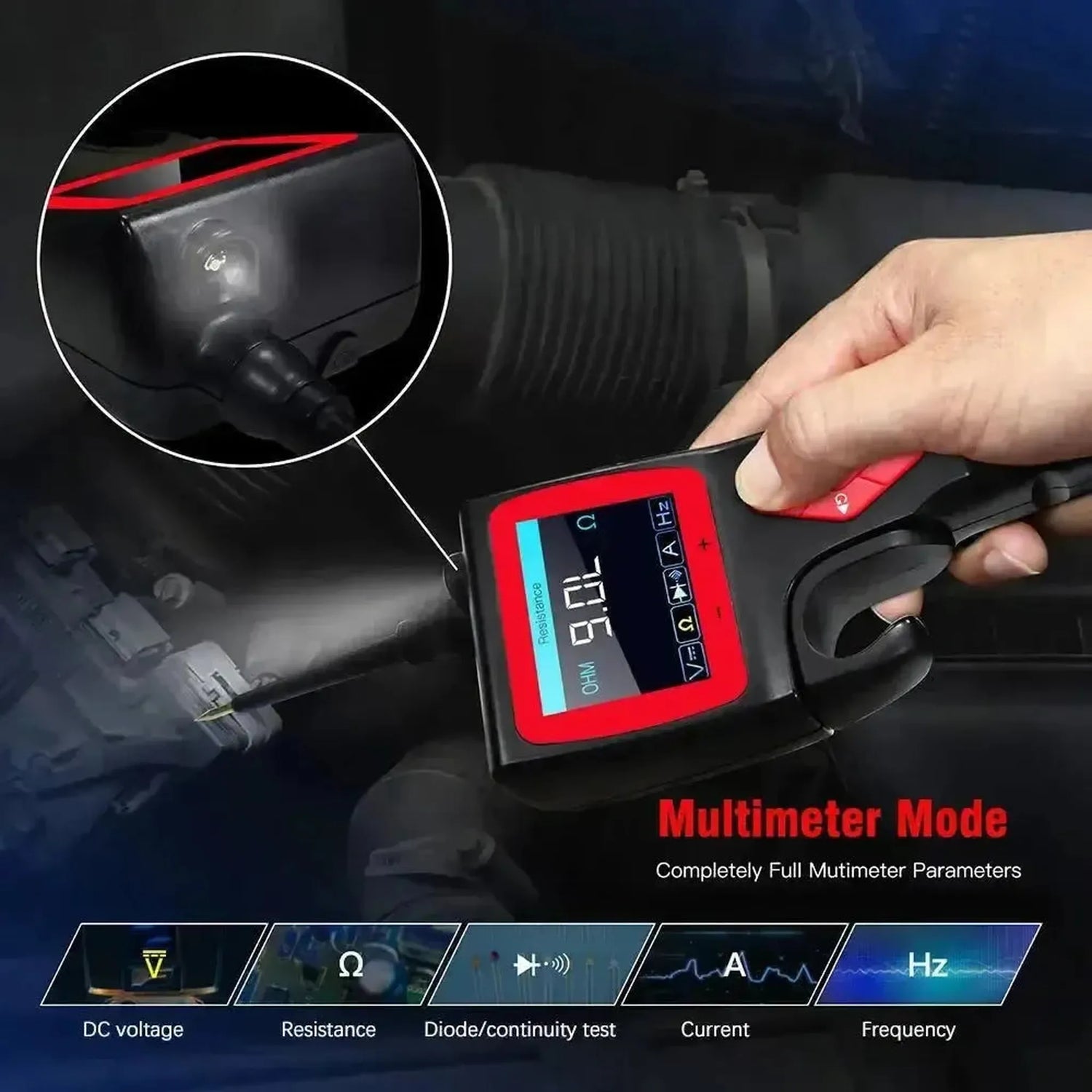

Multimeter: Spanning, weerstand, diode, doorgang, stroom en frequentie.
Oscilloscoop: Signalen als curve op het scherm.
Smart-modus: Herkent zelf spanning of weerstand.
Polariteit: Plus- en minpolariteitstest.

Testen en activeren

Relaistest: Met de meegeleverde relaistestkabel.
Injectortest: Injectoren aansturen en controleren.
Componenten activeren: In de hand of in het voertuig, tot 18 A.
0–5 V voeding: Sensorsignaal simuleren.

Zo gebruikt u hem

Aansluiten: Sluit de tester aan op de voertuigaccu.

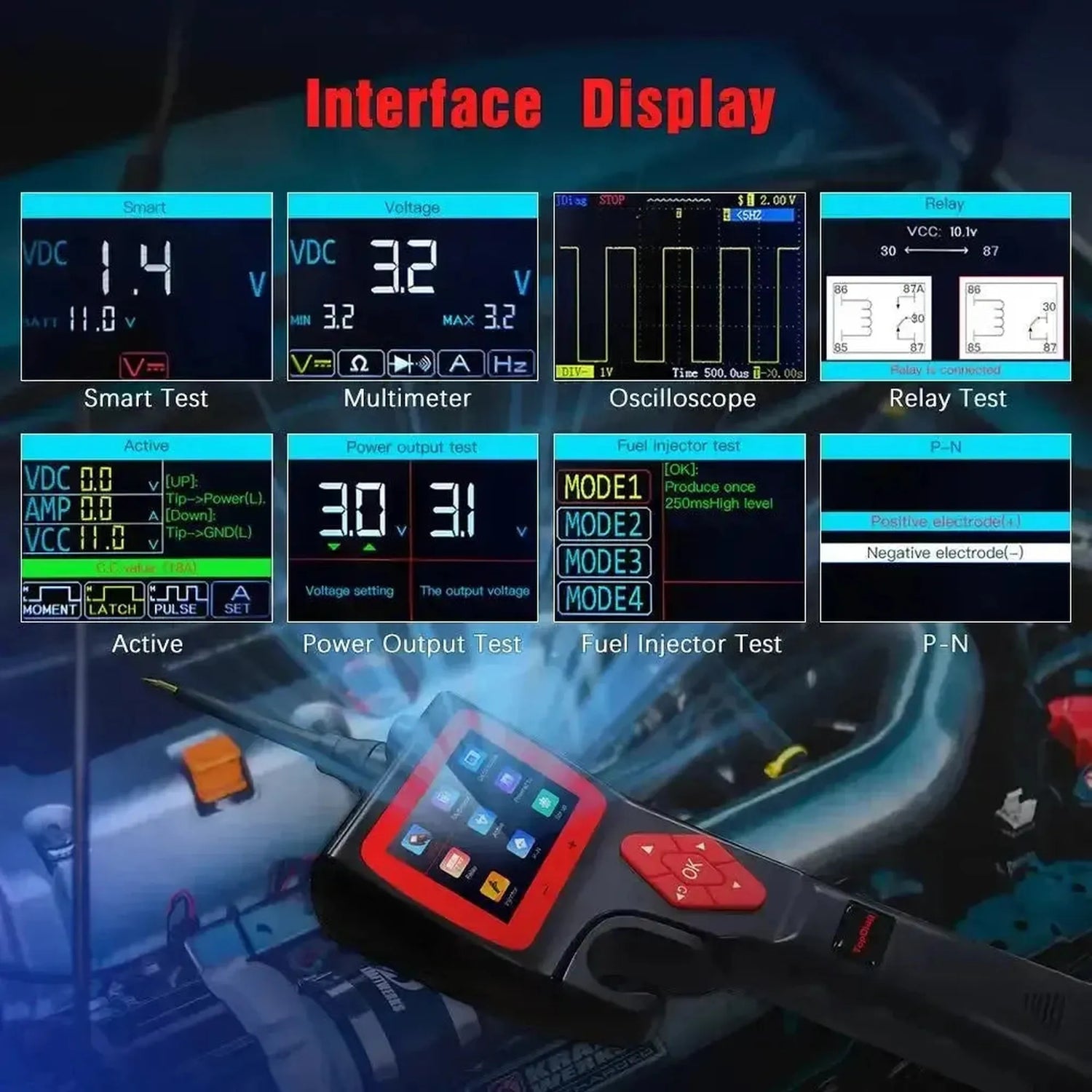

Modus kiezen: Smart, multimeter, oscilloscoop, relais of injector.
Meten: Raak het meetpunt aan en lees het scherm af.
Activeren: Zet plus of massa op een component om hem te testen.
Bijwerken: Werk de software online bij.

Speciale functies en mogelijkheden

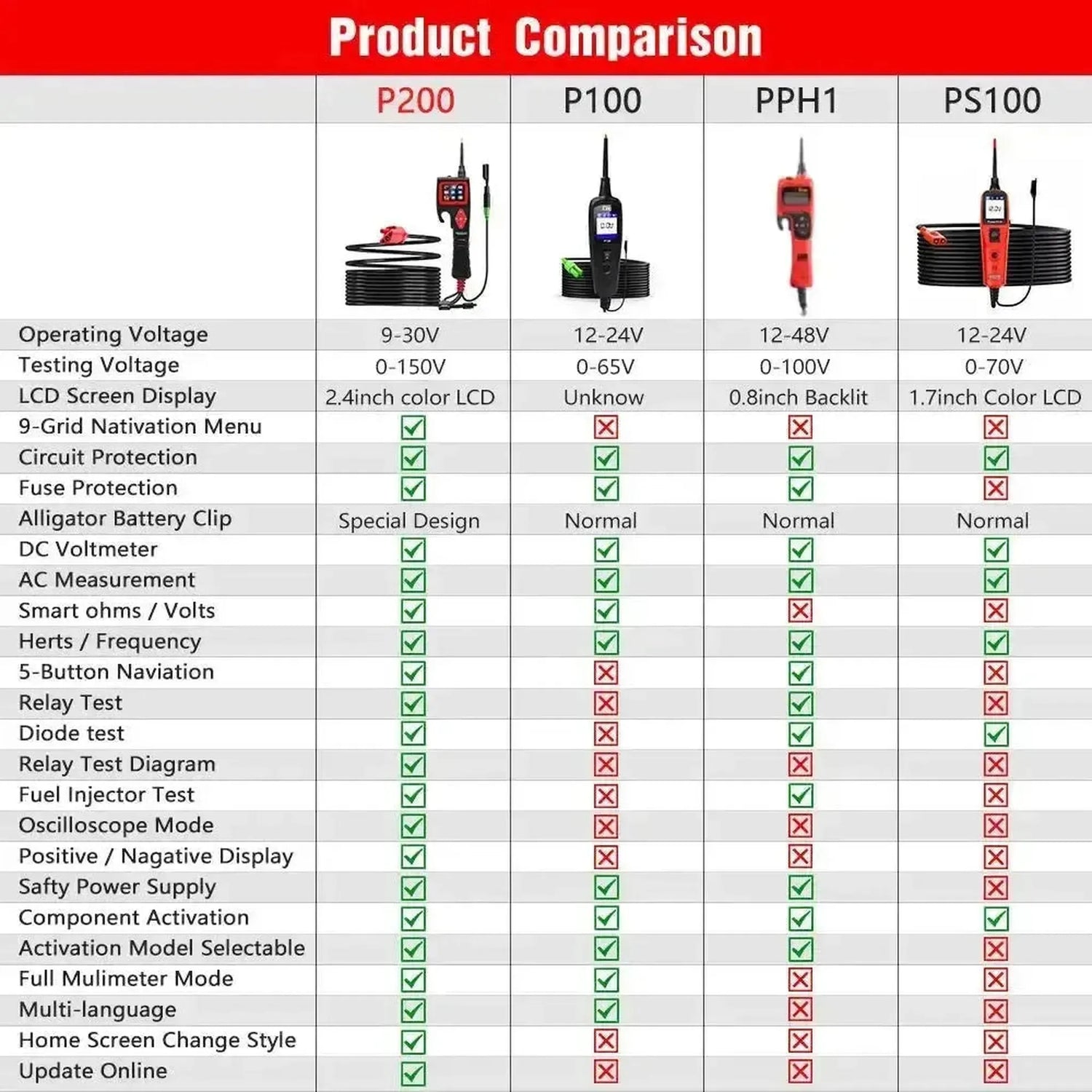

Wat de P200 onderscheidt van een gewone power probe:

Kleurenscherm: TFT, 320 × 240, achtergrond instelbaar.
Instelbare beveiliging: Overbelastingsgrens van de stroomonderbreker zelf kiezen.
Online updates: Nieuwe functies via een update.
Meertalig: Menu in meerdere talen.

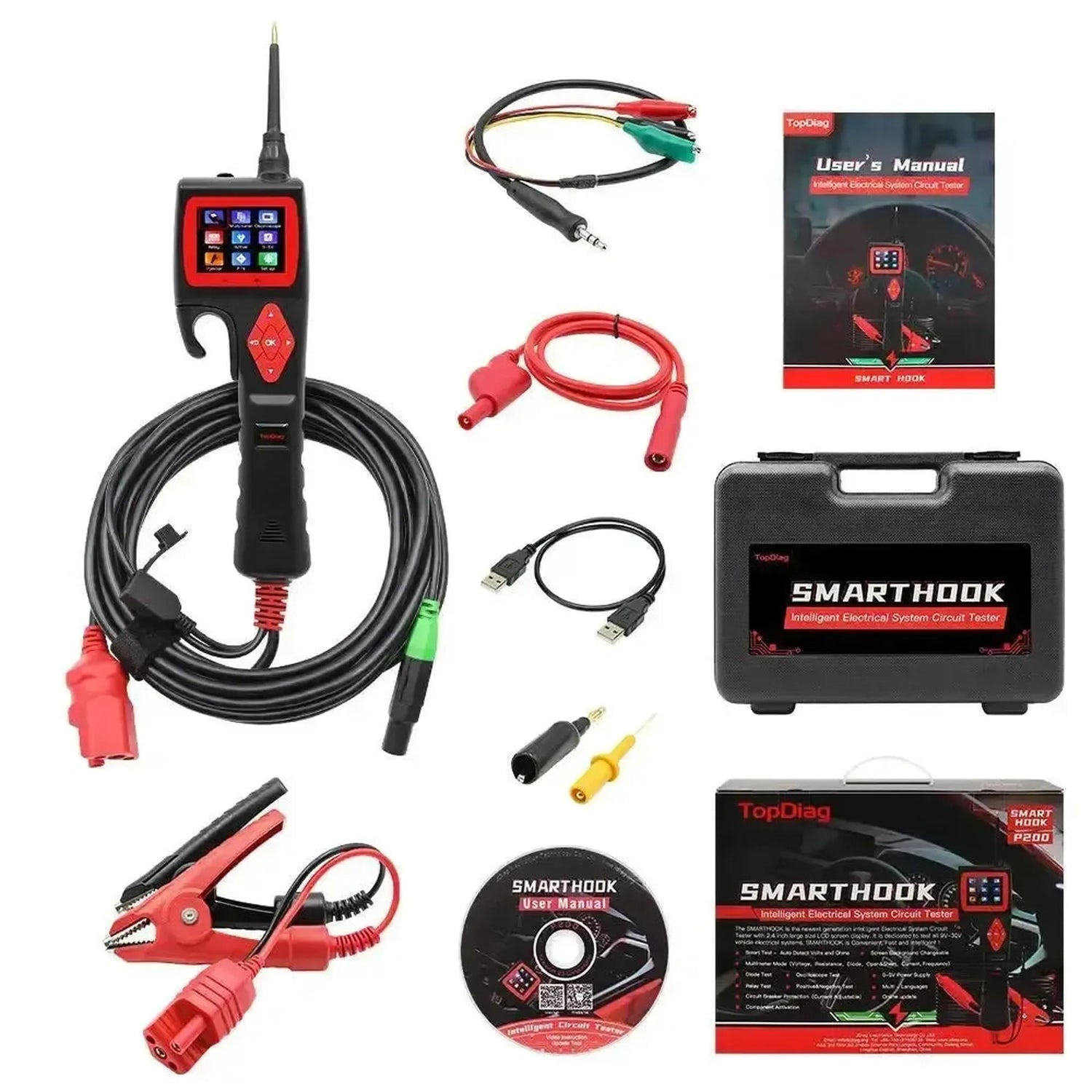

Verpakkingsinhoud

1x TopDiag P200
1x Koperen meetpunt
1x Verbindingskabel
1x Accuklemmen, rood en zwart
1x Relaistestkabel
1x Meetpuntadapter
1x Zekering 25 A
1x Opbergkoffer
1x Gebruikershandleiding

💡

Goed om te weten: Gebruik voor 5V-sensorcircuits altijd de 0–5 V voeding en niet de activeringsfunctie. Een volle 12 of 24 V op een sensor- of datalijn kan de regeleenheid beschadigen.

Tekniska specifikationer

Allmänt

Märket som tillverkar testaren.Märke: TopDiag
Vilken typ av enhet det är. En kretstestare kontrollerar ström och jord, en kabelsökare lokaliserar ledningar och kortslutningar.Typ av testare: Kretstestare
Vilken systemspänning testaren kan anslutas till. För tunga fordon behövs 24 V eller mer.Lämplig för systemspänning: 9 till 30 V
Var testaren hämtar sin ström ifrån. Via fordonets batteri eller den testade kretsen slipper man byta batterier.Strömförsörjning: Via fordonets batteri

Mätning

Inom vilket spänningsområde testaren mäter noggrant. Ett större område är praktiskt för tyngre fordon.Mätområde likspänning: 0,1 till 100 V
Vilka resistansvärden testaren kan mäta, till exempel för sensorer eller ledningar.Mätområde resistans: 0 till 200 kΩ
Om testaren kan visa en signal som en graf. Det gör att man ser störningar som en vanlig mätning missar.Oscilloskop: Ja

Testfunktioner

Testaren kan förse komponenter som en motor eller lampa med ström, så att man ser om de fungerar.Aktivera komponenter: Ja
Testaren hjälper till att hitta platsen för en kortslutning eller trasig ledning. Det sparar mycket sökarbete.Felsökning av kortslutning och: Ja
Testaren känner själv av om det finns plus, jord eller inget alls på en punkt. Praktiskt för snabbt arbete.Automatisk test: Ja
Kontrollerar om en ledning eller anslutning släpper igenom ström.Genomgångstest: Ja
Visar om en anslutning har plus eller minus.Polaritetskontroll: Ja
Kontrollerar om en diod endast släpper igenom ström i en riktning.Diodtest: Ja
Testaren kan styra injektorer med pulser för att se om de fungerar korrekt.Injektortest: Ja
Kontrollerar om ett relä kopplar korrekt.Relätest: Ja
Testaren kan även kontrollera batteriets skick.Batteritest: Ja

Skärm och användning

Antalet bildpunkter på skärmen. Fler pixlar ger en skarpare bild.Skärmupplösning: 320 x 240 pixels
Testaren ger en pip eller ton, så att man inte behöver titta på skärmen hela tiden.Ljudsignal: Ja

Säkerhet

Vilka fel testaren skyddar sig själv och fordonet mot. Det förhindrar skador vid felaktig anslutning.Skydd: Överström
Kortslutning

Mått och vikt

Vid vilka temperaturer testaren kan användas, till exempel i en kall verkstad.Driftstemperatur: 0 till 60 °C
Vid vilka temperaturer testaren kan förvaras säkert.Förvaringstemperatur: -40 till 70 °C
