Topdiag  |  SKU: B0178

TopDiag P100 | Kretskort-testare

2 recensioner
€52,95 inkl.
€43,76 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

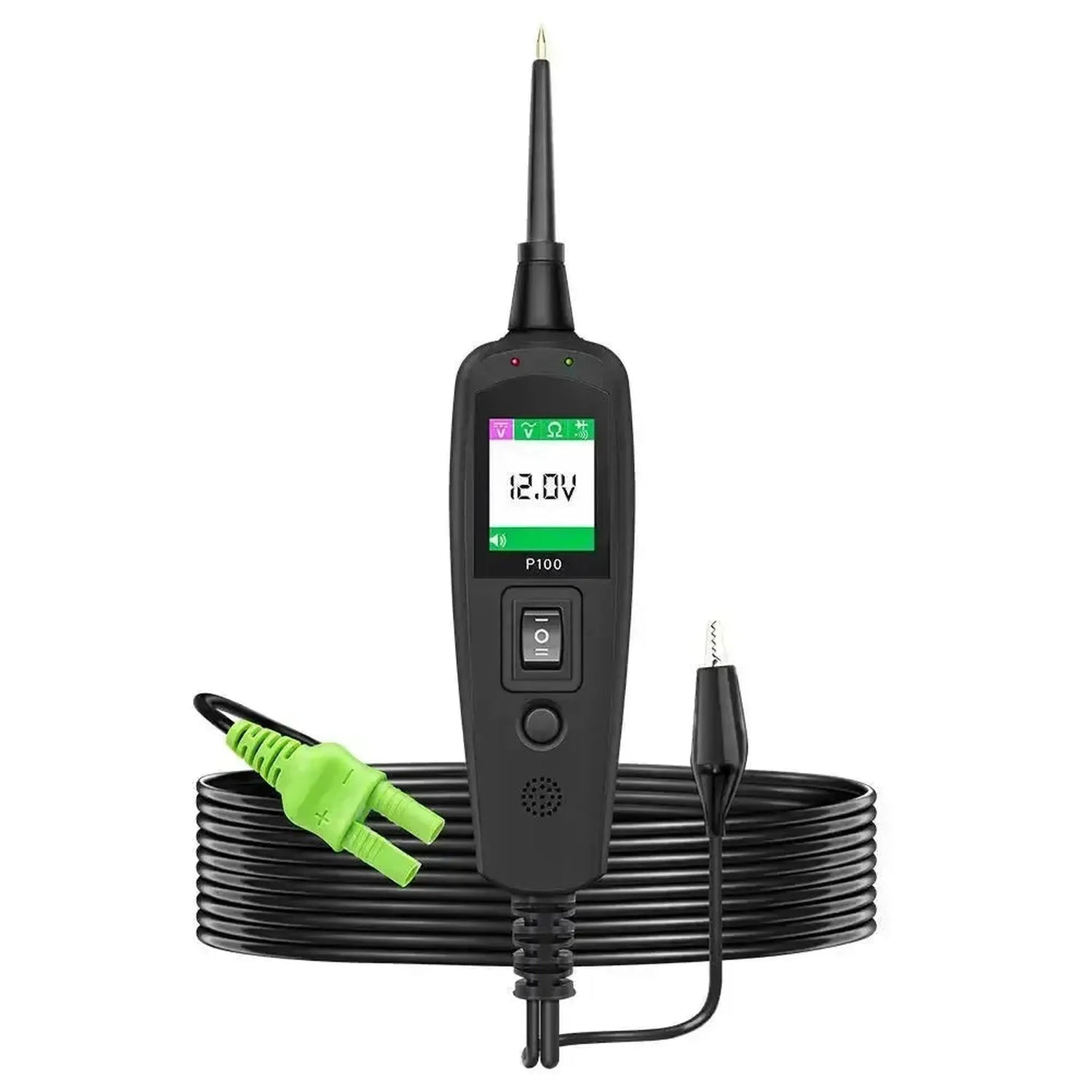

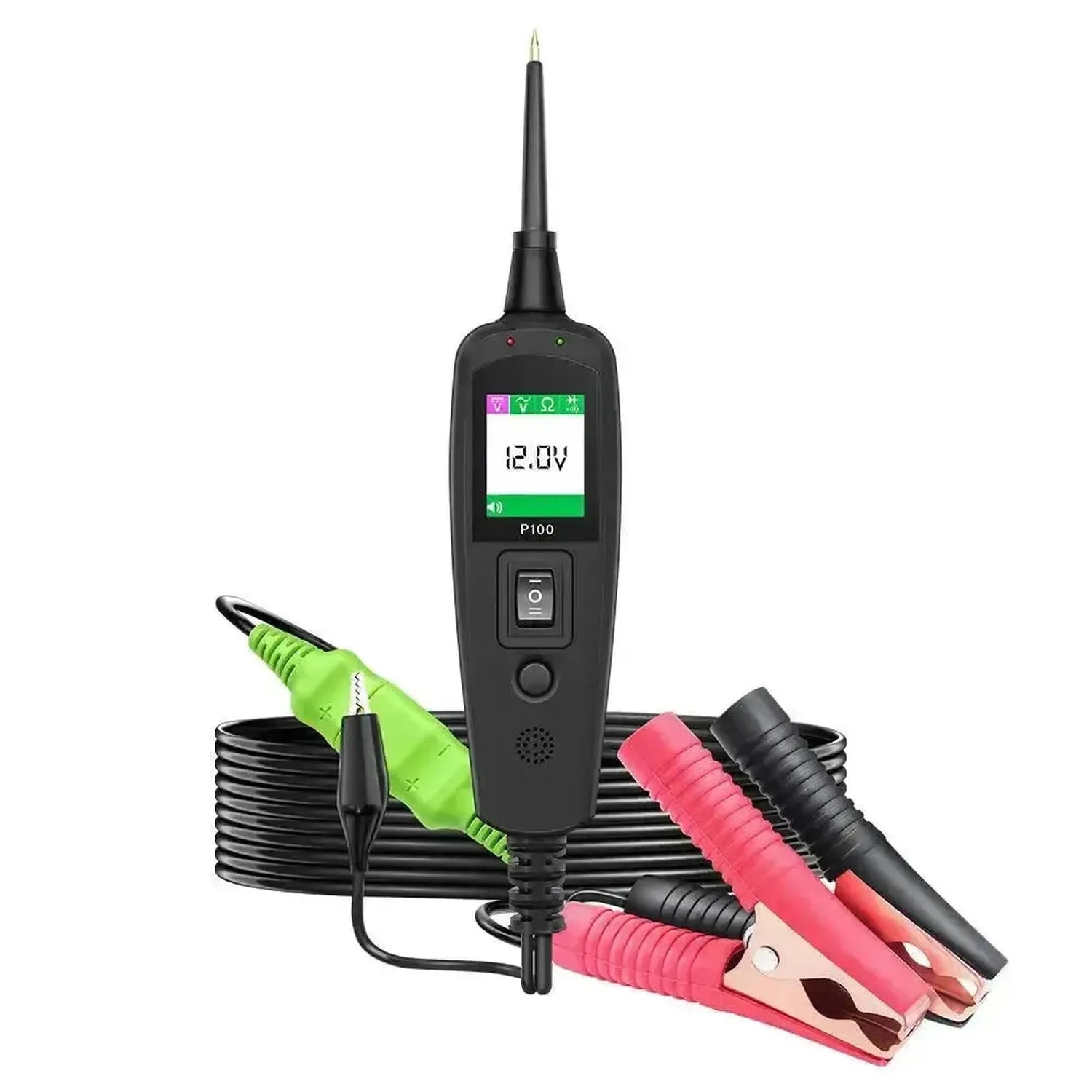

De TopDiag P100 is een circuittester (power probe) voor 12V- en 24V-voertuigen. Hij wordt gevoed door de voertuigaccu en meet met de punt gelijk- en wisselspanning tot 65 V, weerstand tot 200 kΩ, doorgang en polariteit. Met de schakelaar zet u plus of massa op de punt om componenten direct aan te sturen.

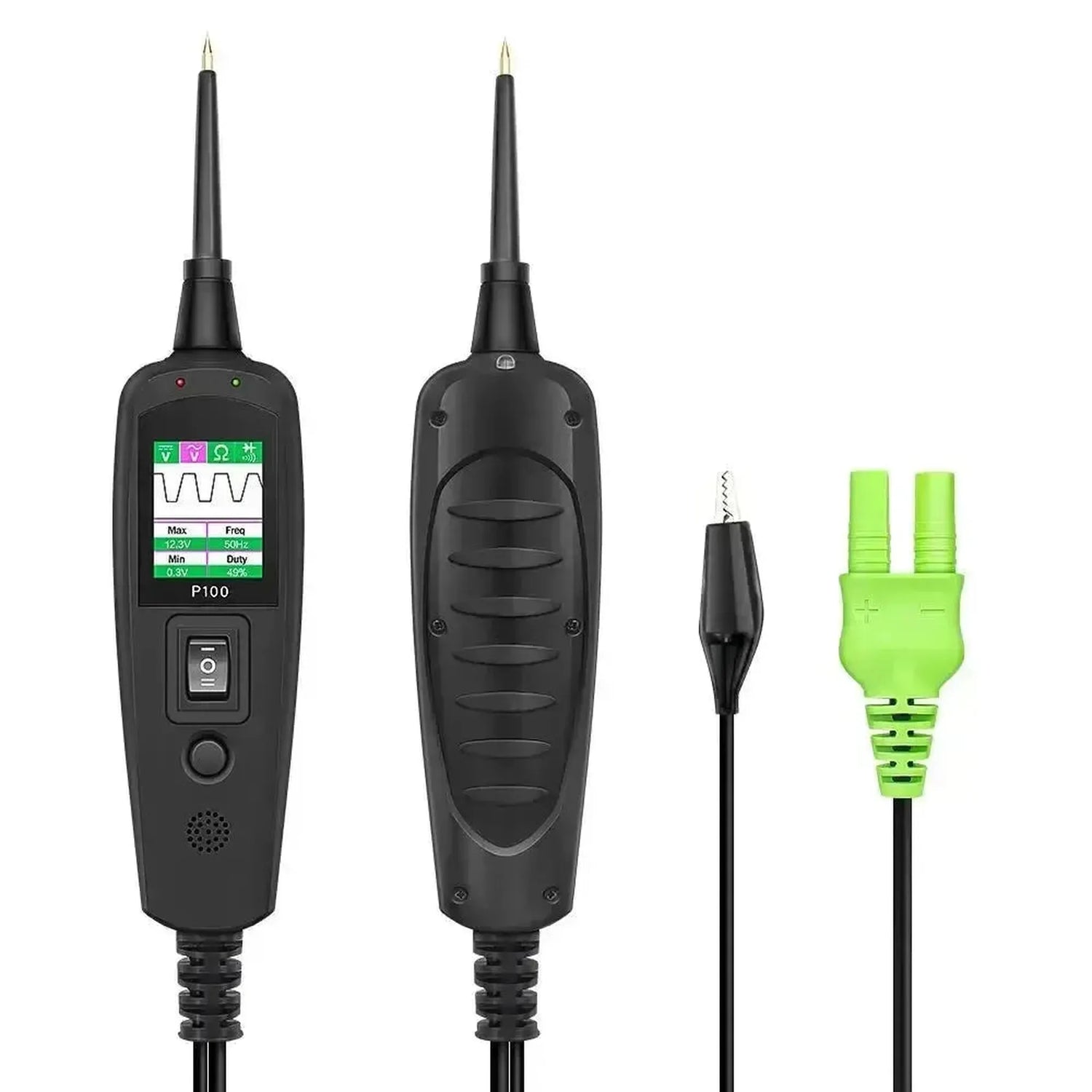

Het kleurenscherm toont de meetwaarde; in de AC-modus ziet u ook minimum, maximum, frequentie en duty cycle. Een ingebouwde stroomonderbreker (1–10 A) beschermt bij overbelasting en kortsluiting. Met de verlengkabel van 10 meter bereikt u het hele voertuig, ook bij bedrijfswagens en aanhangers.

PLUSPUNTEN

✔10 m kabel — Van de accu tot de achterlichten van een aanhanger.
✔AC-signalen — Min/max, frequentie en duty cycle in de AC-modus.
✔Meten en activeren — Meten en componenten aansturen met één tester.
✔Stroomonderbreker — Beschermt bij overbelasting en sluiting.

AANDACHTSPUNTEN

✕Voeding uit de accu — Werkt alleen aangesloten op een 12V- of 24V-accu.
✕Geen oscilloscoop — Voor signaalbeelden is de P200 geschikter.
✕Geen stroommeting — Hij meet geen stroom; daarvoor is de P200.
✕Voorzichtig met activeren — Plus of massa op een verkeerde draad kan elektronica beschadigen.

Toepassingen en functionaliteiten

De P100 is bedoeld voor monteurs en autoelektriciens die bedrading, zekeringen, schakelaars en verlichting snel willen controleren, op personenauto's en bedrijfswagens.

Meten

  • Spanning: DC en AC tot 65 V, resolutie 0,1 V.
  • Weerstand en doorgang: Tot 200 kΩ, plus diodetest.
  • Polariteit: Plus, massa of open circuit.
  • AC-signaal: Min, max, frequentie en duty cycle.

Activeren

  • Plus of massa: Accuspanning of massa op de punt zetten.
  • Componenten testen: Motoren, relais, pompen en lampen direct aansturen.
  • Kortsluiting opsporen: De stroomonderbreker beschermt tijdens het zoeken.

Zo gebruikt u hem

  1. Aansluiten: Sluit de tester aan op de voertuigaccu.
  2. Modus kiezen: DC, AC, weerstand of diode.
  3. Meten: Raak het meetpunt aan en lees het scherm af.
  4. Activeren: Zet met de schakelaar plus of massa op een component.
  5. Reset: Na een overbelasting zet u de stroomonderbreker terug.

Speciale functies en mogelijkheden

Wat de P100 praktisch maakt:

  • Kleurenscherm: TFT, 160 × 128 pixels.
  • Toonsignaal: Hoorbare melding van de meting.
  • Lange kabel: 10 m verlengkabel meegeleverd.
  • Stroomonderbreker: Van 1 tot 10 A, terug te zetten.

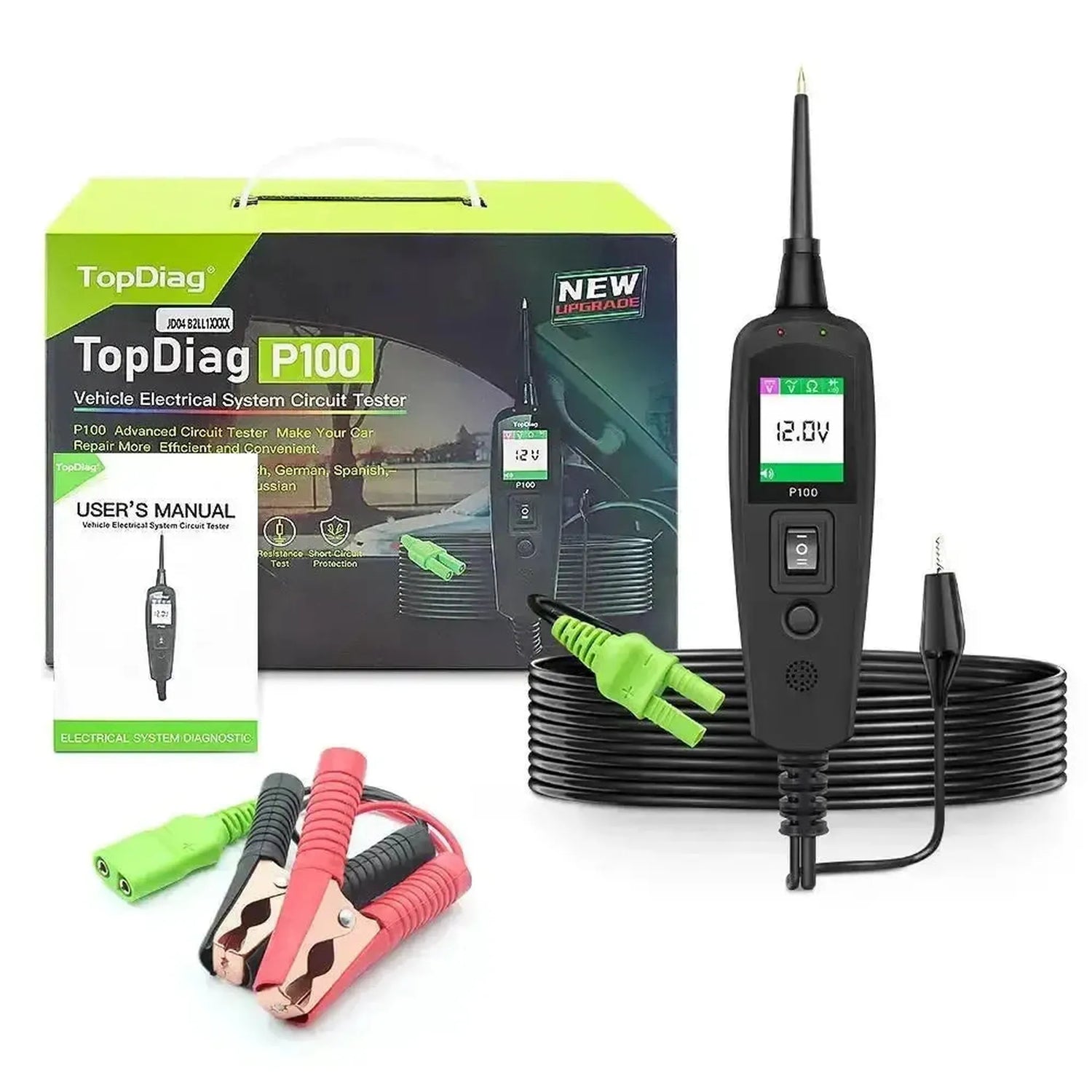

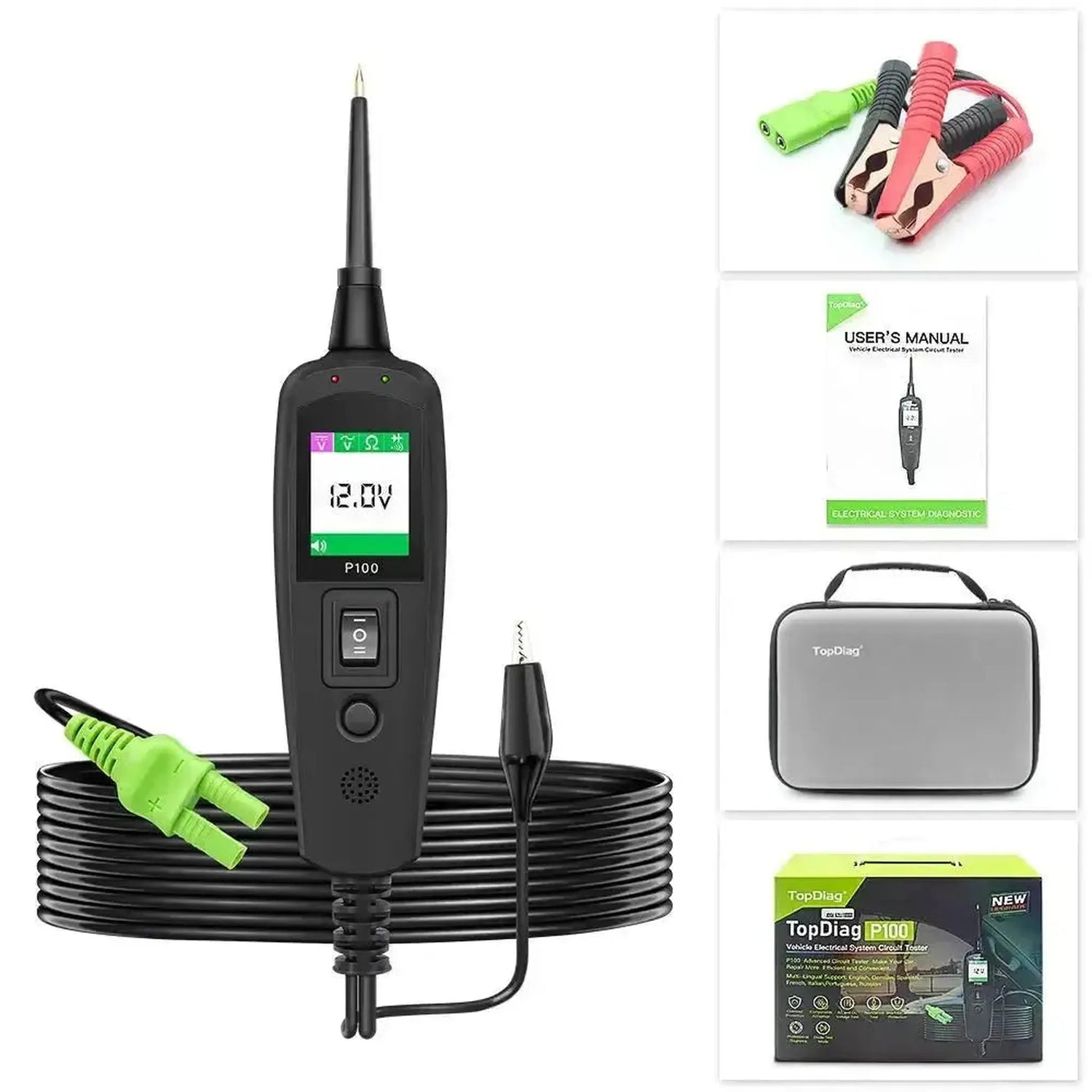

Verpakkingsinhoud

  • 1x TopDiag P100
  • 1x Verlengkabel van 10 m

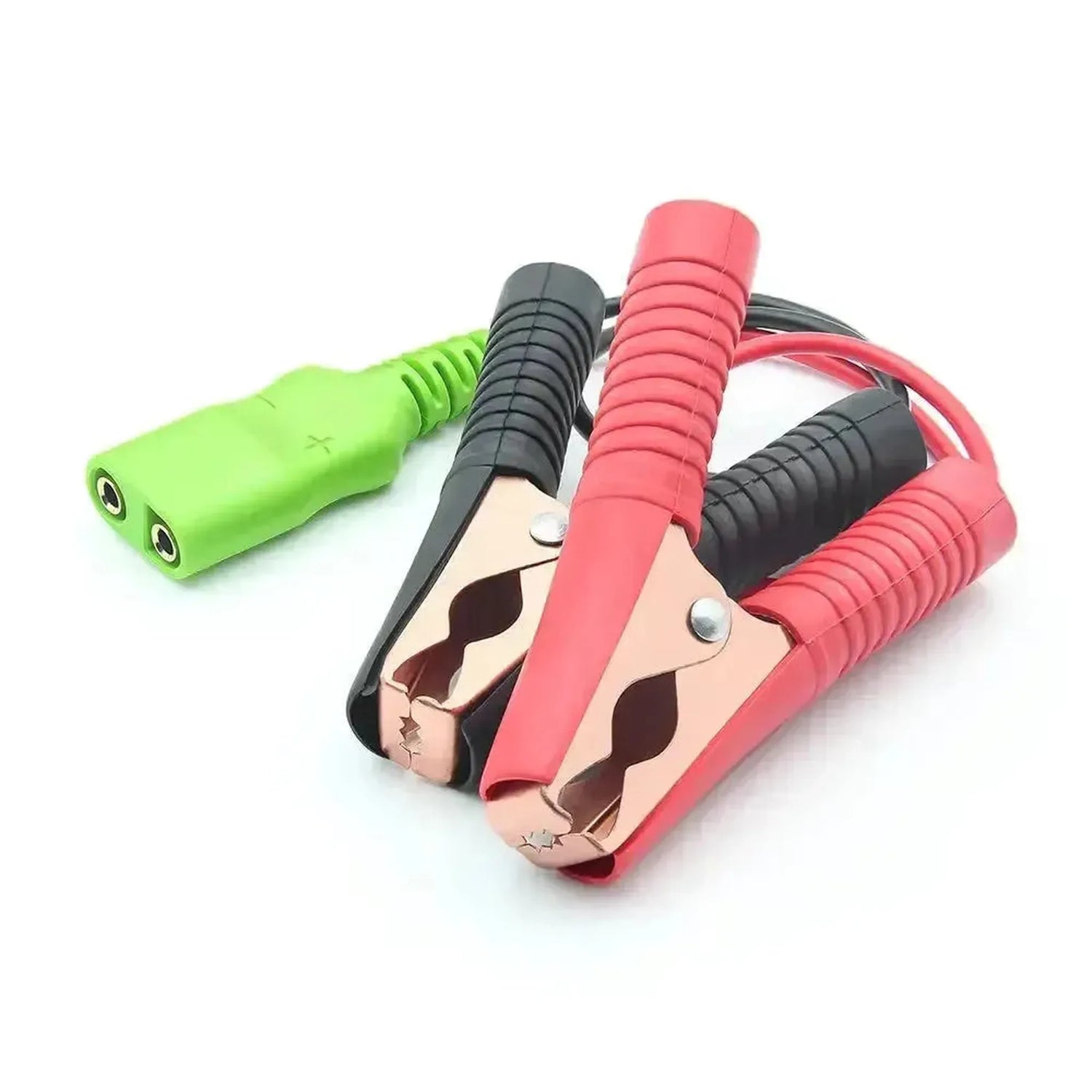

  • 2x Voedingskabels
  • 1x Gebruikershandleiding
💡
Goed om te weten: Zet nooit plus of massa op sensordraden, datalijnen zoals de CAN-bus of op regeleenheden. Gebruik de activeringsfunctie alleen voor actuatoren zoals motoren, relais en verlichting, en raadpleeg bij twijfel eerst het schema.

Tekniska specifikationer

Allmänt

Märket som tillverkar testaren.Märke
TopDiag
Vilken typ av enhet det är. En kretstestare kontrollerar ström och jord, en kabelsökare lokaliserar ledningar och kortslutningar.Typ av testare
Kretstestare
Vilken systemspänning testaren kan anslutas till. För tunga fordon behövs 24 V eller mer.Lämplig för systemspänning
6 till 30 V
Var testaren hämtar sin ström ifrån. Via fordonets batteri eller den testade kretsen slipper man byta batterier.Strömförsörjning
Via fordonets batteri

Mätning

Om testaren även mäter växelspänning, förutom likspänning.Mätning av växelspänning
Om testaren kan visa en signal som en graf. Det gör att man ser störningar som en vanlig mätning missar.Oscilloskop

Testfunktioner

Testaren kan förse komponenter som en motor eller lampa med ström, så att man ser om de fungerar.Aktivera komponenter
Testaren hjälper till att hitta platsen för en kortslutning eller trasig ledning. Det sparar mycket sökarbete.Felsökning av kortslutning och
Testaren känner själv av om det finns plus, jord eller inget alls på en punkt. Praktiskt för snabbt arbete.Automatisk test
Kontrollerar om en ledning eller anslutning släpper igenom ström.Genomgångstest
Visar om en anslutning har plus eller minus.Polaritetskontroll
Kontrollerar om en diod endast släpper igenom ström i en riktning.Diodtest
Lämplig för att kontrollera belysningen på en släpvagn eller husvagn.Test av släpvagnsbelysning

Skärm och användning

Antalet bildpunkter på skärmen. Fler pixlar ger en skarpare bild.Skärmupplösning
160 x 128 pixels
Testaren ger en pip eller ton, så att man inte behöver titta på skärmen hela tiden.Ljudsignal
En inbyggd lampa för att se vad man gör på mörka platser.Arbetslampa

Säkerhet

Vilka fel testaren skyddar sig själv och fordonet mot. Det förhindrar skador vid felaktig anslutning.Skydd
  • Överström
  • Kortslutning

Mått och vikt

Hur lång testkabeln är. Med en lång kabel når man även baksidan av ett fordon.Kabellängd
10 m verlengkabel
Testarens längd, bredd och höjd.Mått
165 x 40 x 27 mm
Vid vilka temperaturer testaren kan användas, till exempel i en kall verkstad.Driftstemperatur
0 till 60 °C
Vid vilka temperaturer testaren kan förvaras säkert.Förvaringstemperatur
-40 till 70 °C

Övriga specifikationer

Voeding
12 of 24 V via de voertuigaccu
DC-spanning
0 tot 65 V, resolutie 0,1 V
AC
Spanning, min/max, frequentie, duty cycle
Weerstand
0 tot 200 kΩ
Toonfrequentie
0 Hz tot 10 kHz
Stroomonderbreker
1 tot 10 A
Display
TFT-kleurenscherm, 160 × 128
Afmetingen tester
165 × 40 × 27 mm
