Jaltest  |  SKU: JDC527A

Jaltest (JDC527A) | Volvo Penta 6-polig OBD – 16-polig OBD2 Adapterkabel | Förbrännningsmotor

€114,95 inkl.
€95,00 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

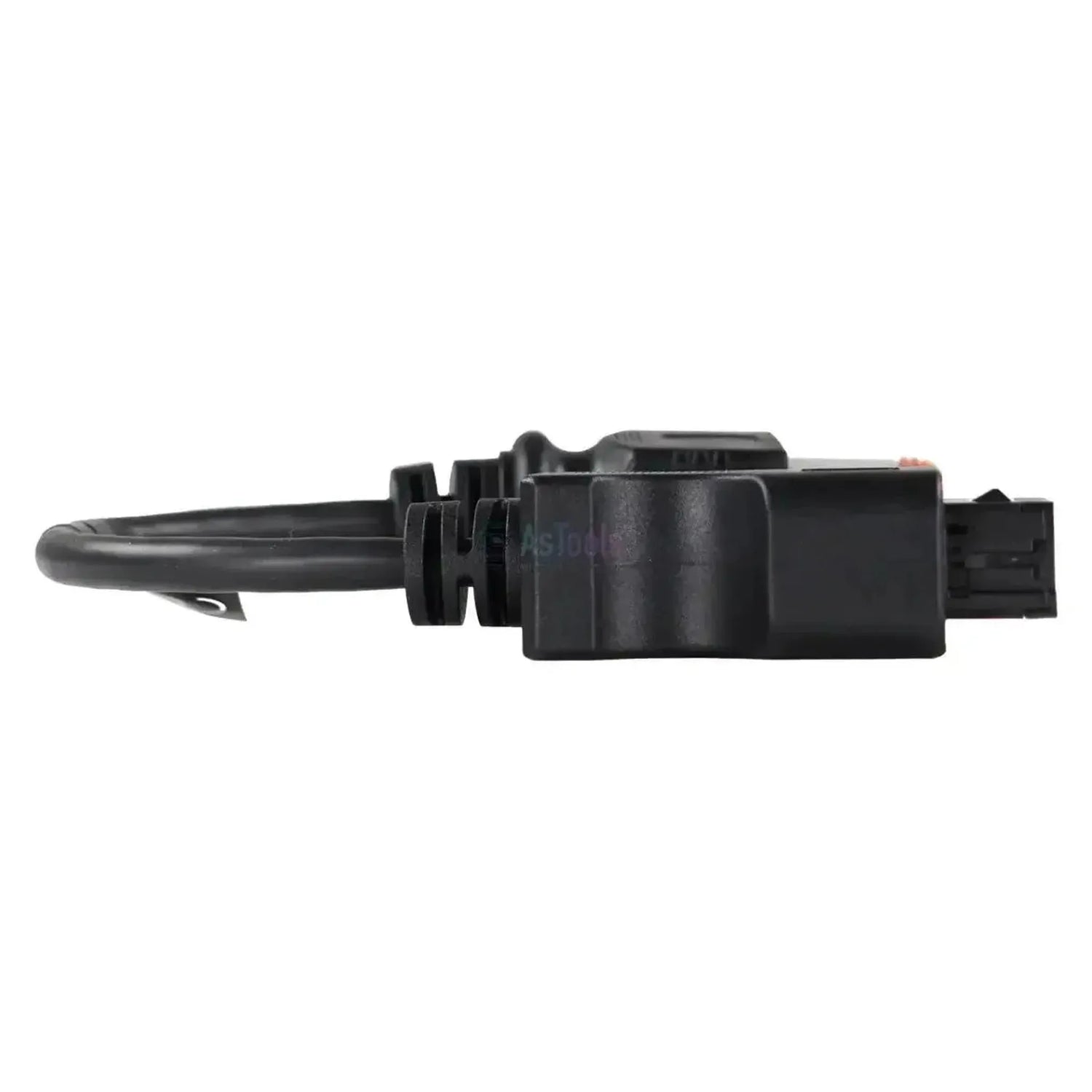

De Jaltest JDC527A verbindt de 6-pins diagnoseaansluiting van Volvo Penta-scheepsmotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een grijze rechthoekige stekker met zes contactbussen in drie rijen van twee, een blauwgroene contacthouder achter een oranje afdichtring en een zwarte vergrendelbeugel. De aansluiting zit in de motorruimte, op of naast het blok. De zwarte kabel van 28 tot 30 cm eindigt in een OBD2-huls met de opdruk JDC 527A, zodat u hem in de koffer terugvindt.

Via de kabel bereikt de Jaltest-software twee regeleenheden: De motorregeling EDC1 en het bedieningspaneel EDC CP. Foutcodes en meetwaarden leest Jaltest uit de motorregeling; van het bedieningspaneel komen alleen de systeemgegevens. Waarden zijn live te volgen terwijl de motor draait. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.

PLUSPUNTEN

✔Leest de motorregeling EDC1 van Volvo Penta-scheepsmotoren uit, met foutcodes en meetwaarden.
✔Geeft ook toegang tot het bedieningspaneel EDC CP voor de systeemgegevens.
✔Waarden zijn in realtime te volgen terwijl de motor draait, ook op het bedieningspaneel.
✔Dekt de binnenboordmotoren uit de D-, IPS-, TAMD- en KAD/KAMD-series die Jaltest Marine voert.

AANDACHTSPUNTEN

✕Foutcodes en meetwaarden leest Jaltest uit de motorregeling, niet uit het bedieningspaneel (EDC CP).
✕Alleen voor de 6-pins aansluiting; Volvo Penta gebruikte meerdere connectorgeneraties met een eigen stekker.
✕De eveneens zespolige JDC611A heeft een zwarte ovale stekker met pennen en past hier niet op.
✕De aansluiting zit in de motorruimte en niet op een vaste plaats aan boord.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Volvo Penta-binnenboordmotoren uitlezen. De kabel legt alleen de communicatielijnen door; welke functies u krijgt, verschilt per regeleenheid.

Regeleenheden die u kunt benaderen

  • EDC1: Motorregeling, foutcodes.
  • EDC CP: Paneel, alleen systeemgegevens.

Wat u kunt doen

  • Foutcodes: Lezen uit de motorregeling.
  • Meetwaarden: Sensorwaarden van de motor.
  • Live meekijken: Ook op het bedieningspaneel.
  • Systeemgegevens: Van het bedieningspaneel.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze 6-pins stekker bij de motor.
  2. Aansluiten: Klik de JDC527A vast met de beugel.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo Penta en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het motortype. Deze uitvoering is voor de 6-pins aansluiting in de grijze rechthoekige stekker. Onderstaande binnenboordmotoren voert Jaltest Marine in de dekking; welke stekker er bij u op de motor zit, controleert u ter plekke.

Volvo Penta:

  • D-serie: D3 t/m D16, inclusief de EVC2.0-uitvoeringen.
  • IPS-serie: IPS 350 t/m IPS 1350.
  • TAMD-serie: TAMD72P, 73P, 74C, 74L, 74P en 75P.
  • KAD / KAMD-serie: KAD300, KAD44P, KAMD300 en KAMD44P.

De vier Volvo Penta-kabels naast elkaar

Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft een eigen kabel. De JDC527A en de JDC611A zijn allebei zespolig, maar verschillen in vorm en contacten. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.

  • JDC527A (deze kabel): Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Volvo Penta 6-pins aansluiting: EDC1 en EDC CP.
  • JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Volvo Penta 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
  • JDC611A: Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Volvo Penta EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
  • JDC618A9: Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting.
💡
Goed om te weten: Volvo Penta gebruikte per motorgeneratie een andere diagnosestekker; het aantal polen en de vorm van de stekker bepalen welke kabel u nodig heeft. De JDC527A herkent u aan de grijze rechthoekige stekker met zes contactbussen. Vergelijk de stekker op uw motor met het overzicht hierboven voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC527A) | Volvo Penta 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Båt
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Marin kabelsats

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
6-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Styrenheter
EDC1 (motorstyrning), EDC CP (manöverpanel)
Referensnummer
JDC527A

Övriga specifikationer

Toepassing
Volvo Penta scheepsmotoren, 6-pins diagnoseaansluiting
Lengte
28 tot 30 cm
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Nodig om te gebruiken
Jaltest Link V8.1 of V9
