Jaltest Sopmaskiner (Multi-Purpose) | Diagnosverktyg

Toepassingen en functionaliteiten

Deze set verbindt uw Windows-pc met Jaltest-software met de regeleenheden van het voertuig. De Jaltest Link V9 gaat op de diagnosestekker, via de JDC213.9 op de 16-polige OBD-aansluiting, via een merkeigen kabel of via de multipins op een connector waarvoor geen eigen diagnosekabel bestaat. Een veegmachine is een opbouw op een chassis; zit hetzelfde systeem in meerdere merken, dan benadert u het op het onderdeel in plaats van op het voertuig.

Systemen die u kunt benaderen

• Aandrijving: Motor, bak en nabehandeling.
• Hydrauliek: Pompen en proportionele ventielen.
• Opbouw: Borstelmotoren en zuigventilator.
• Remmen en onderstel: Remmen, vering, stuurinrichting.
• Elektronica: Centrale computer, display, CAN.

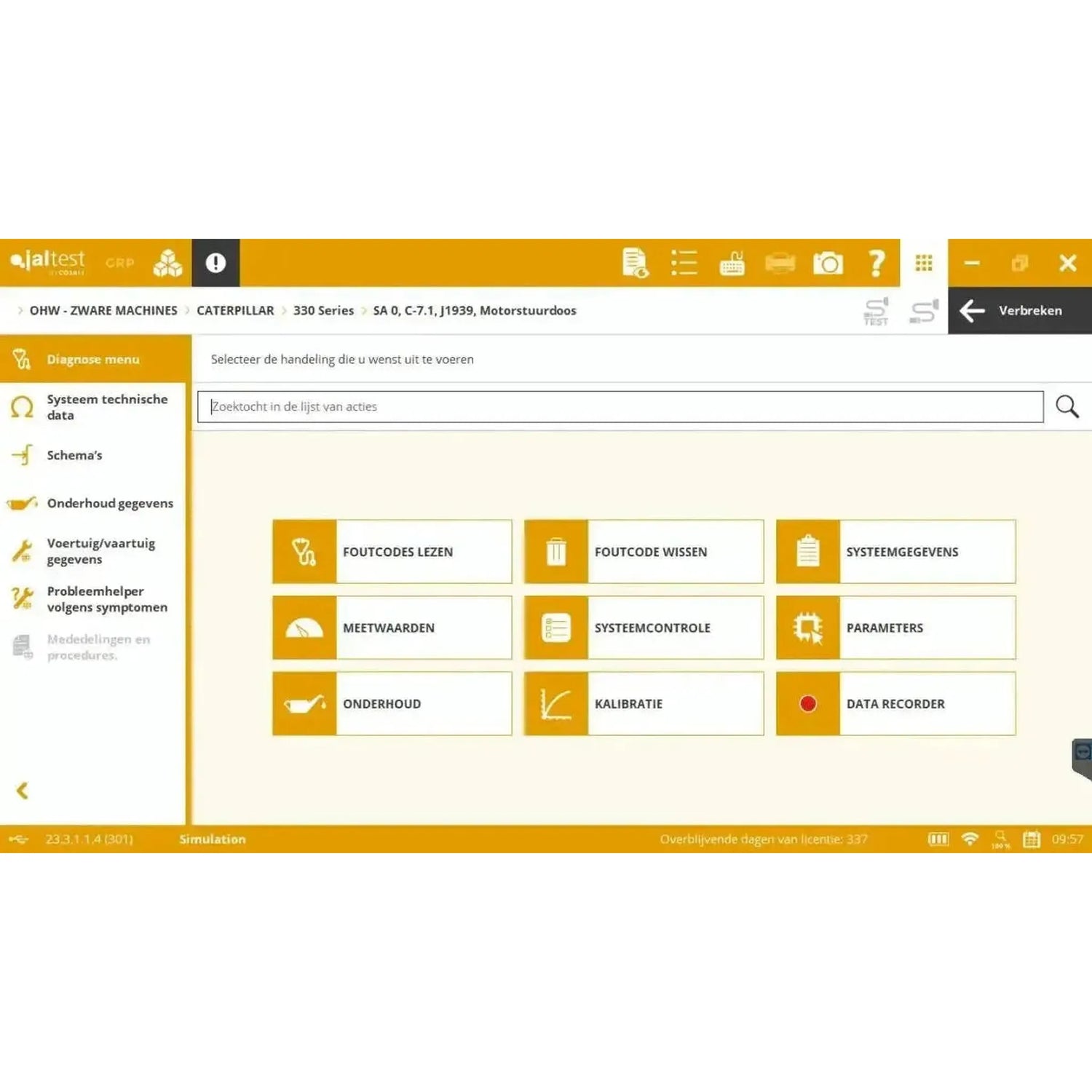

Wat u kunt doen

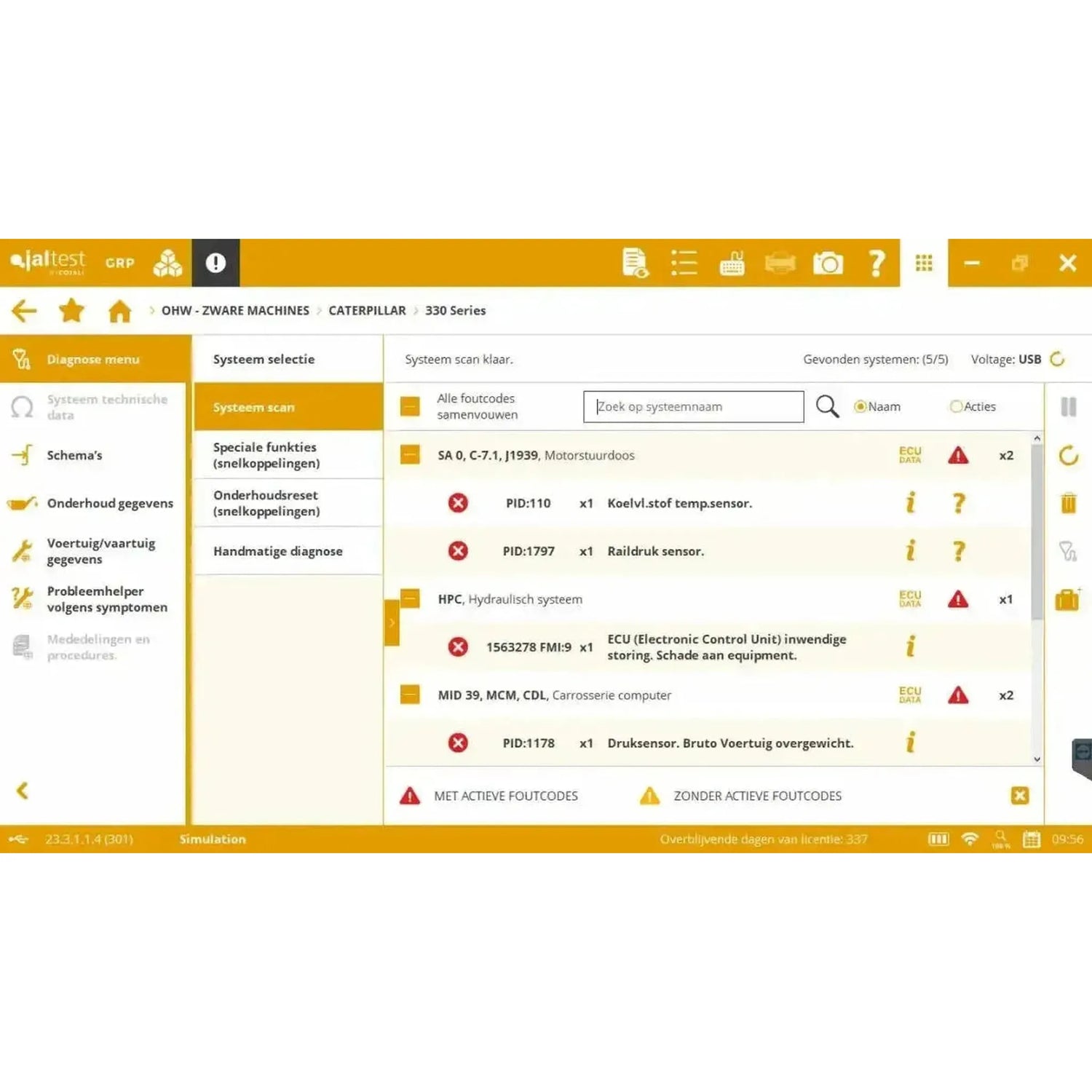

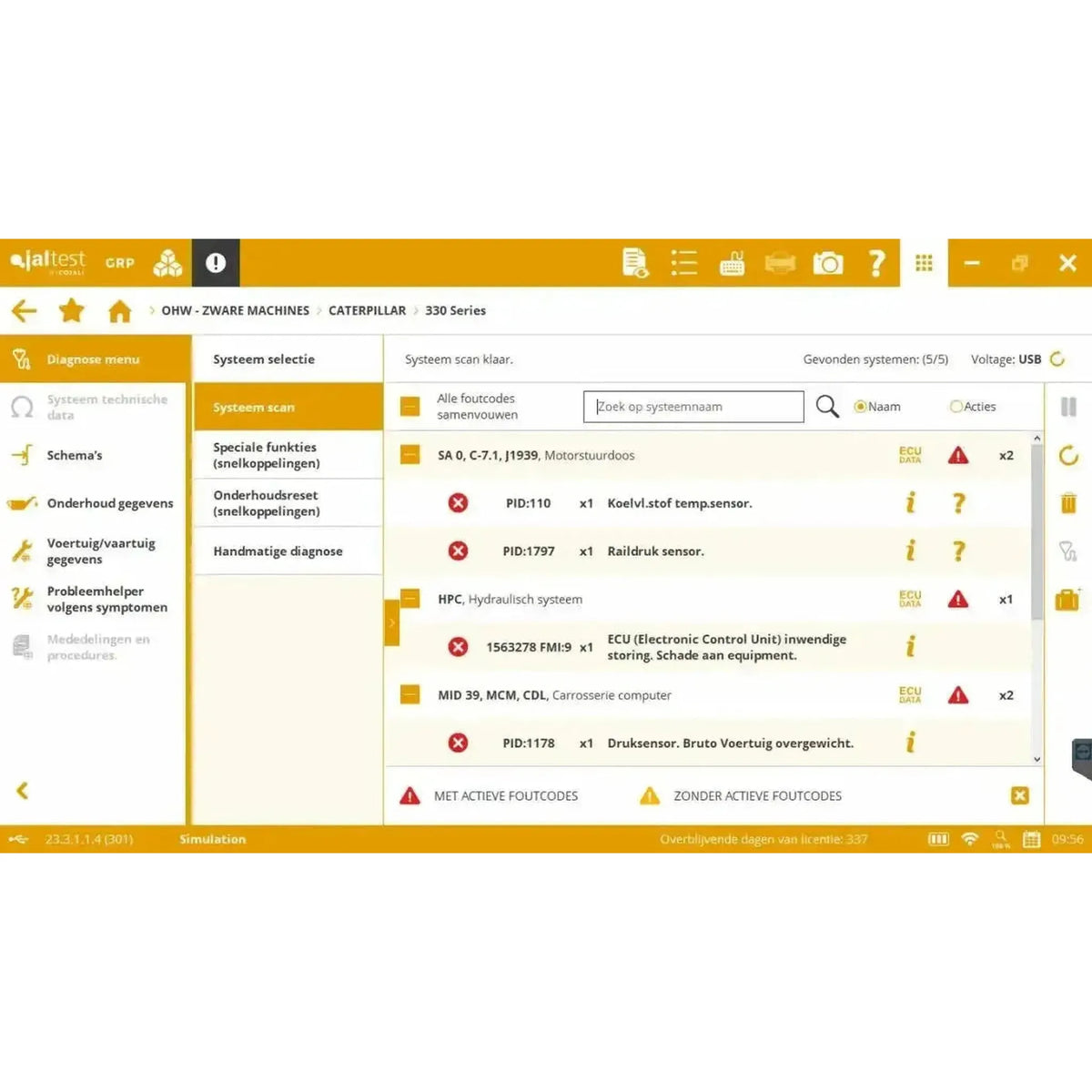

• Foutcodes: Lezen, met informatie per code.
• Meetwaarden: Toerental, druk en temperatuur.
• Aansturen: Ventielen, pompen, borstels.

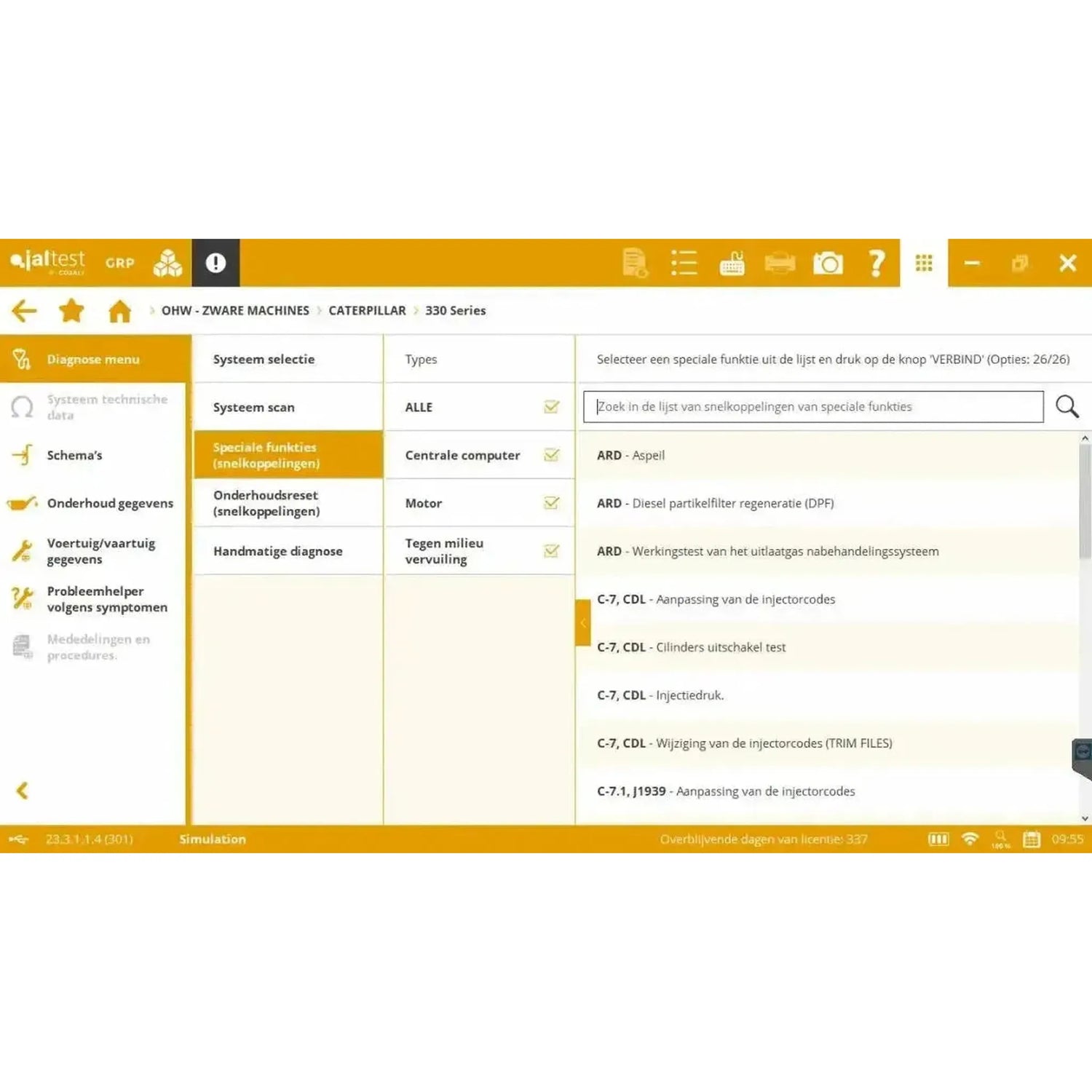

• Roetfilter: Regenereren, roet- en aswaarden.
• SCR en AdBlue: Resetten, pomp en injector meten.
• Injectorcodering: Nieuwe injectoren aanmelden.
• Hydrauliek: Ventielen en sensoren afstellen.
• Onderhoudstellers: Terugzetten na een beurt.

Zo gebruikt u hem

1. Ontvangen: Zodra u hem heeft, activeren wij de module op de Link.
2. Installeren: Zet Jaltest op uw Windows-pc, op maximaal vijf pc's.
3. Aansluiten: Link via de JDC213.9 of een merkkabel op de diagnoseaansluiting.

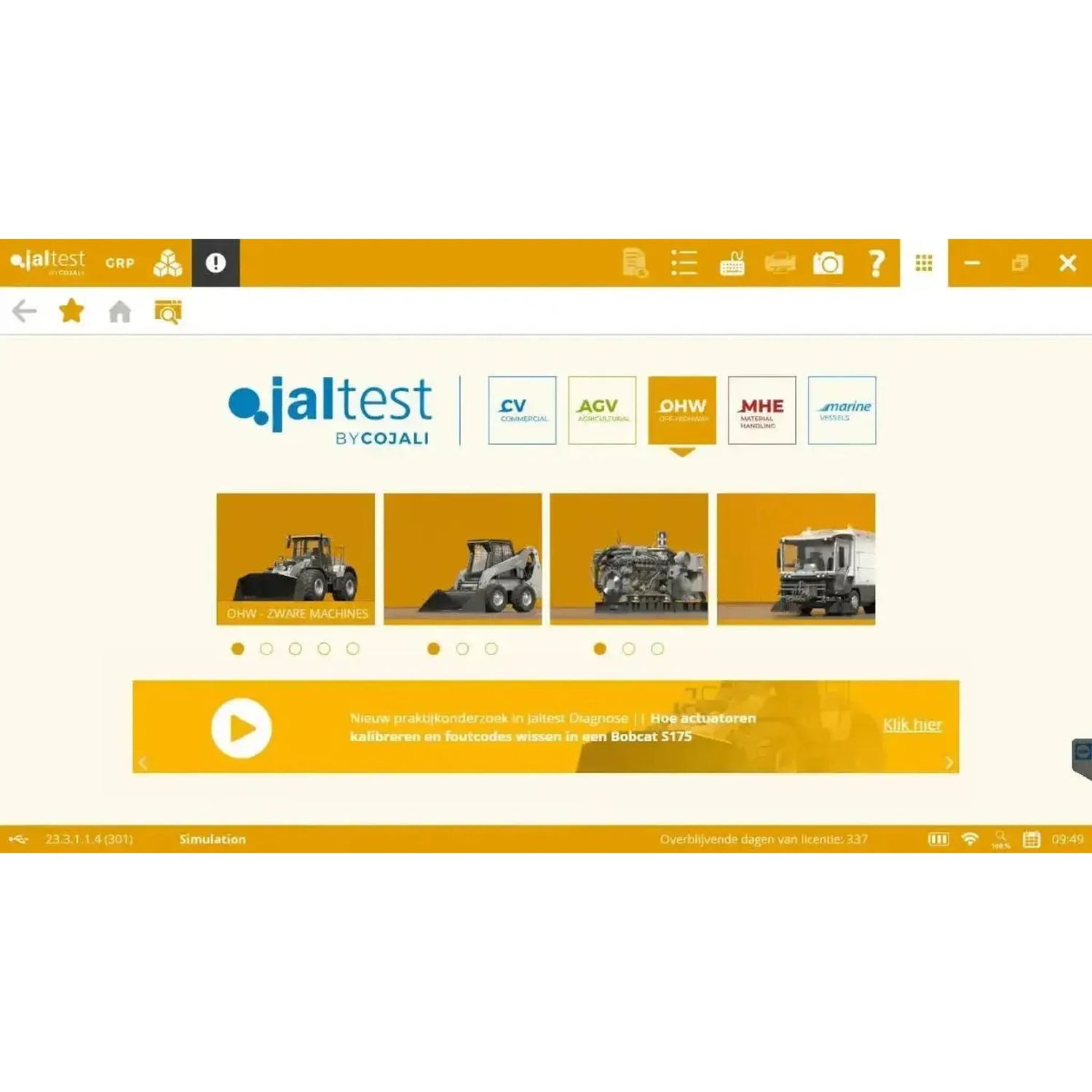

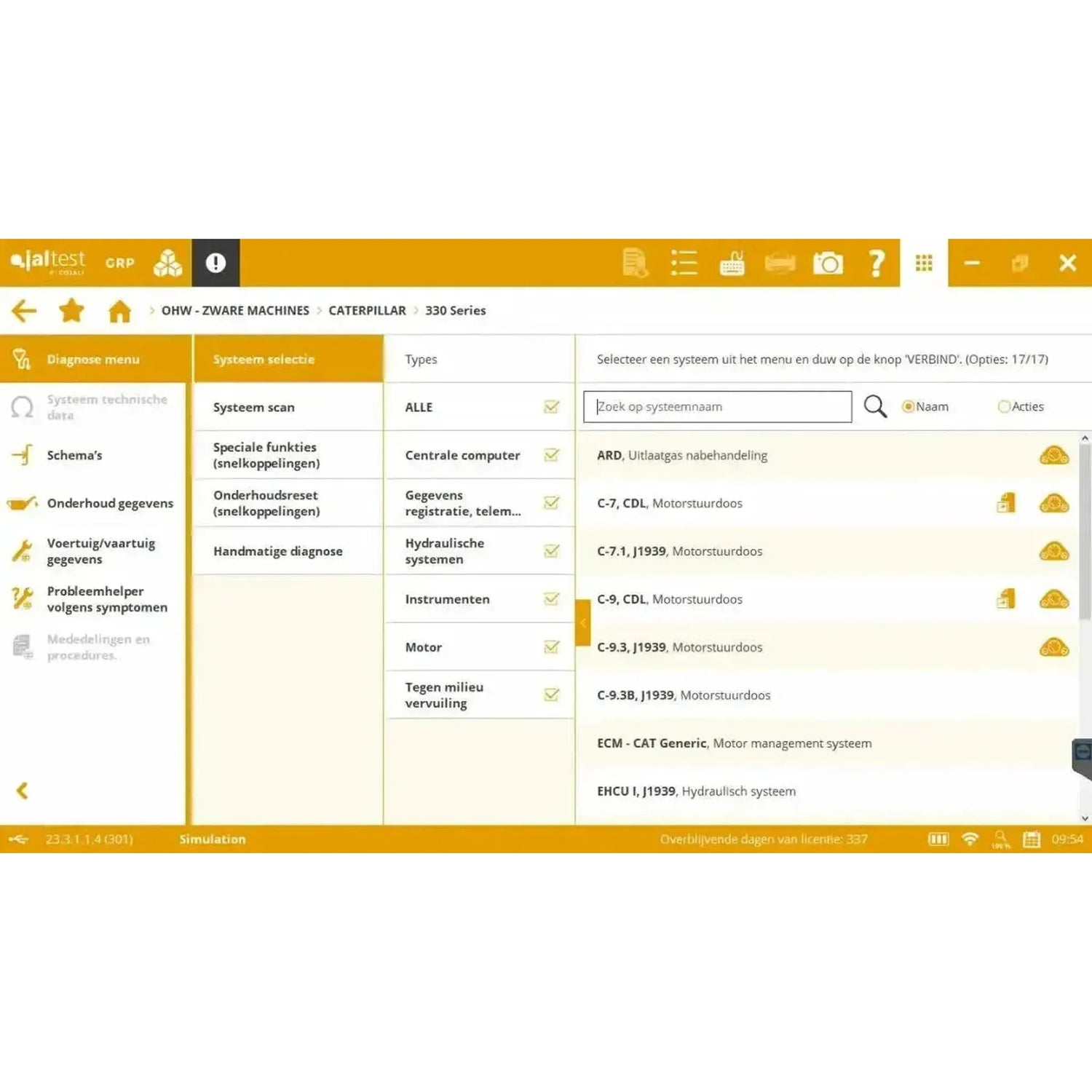

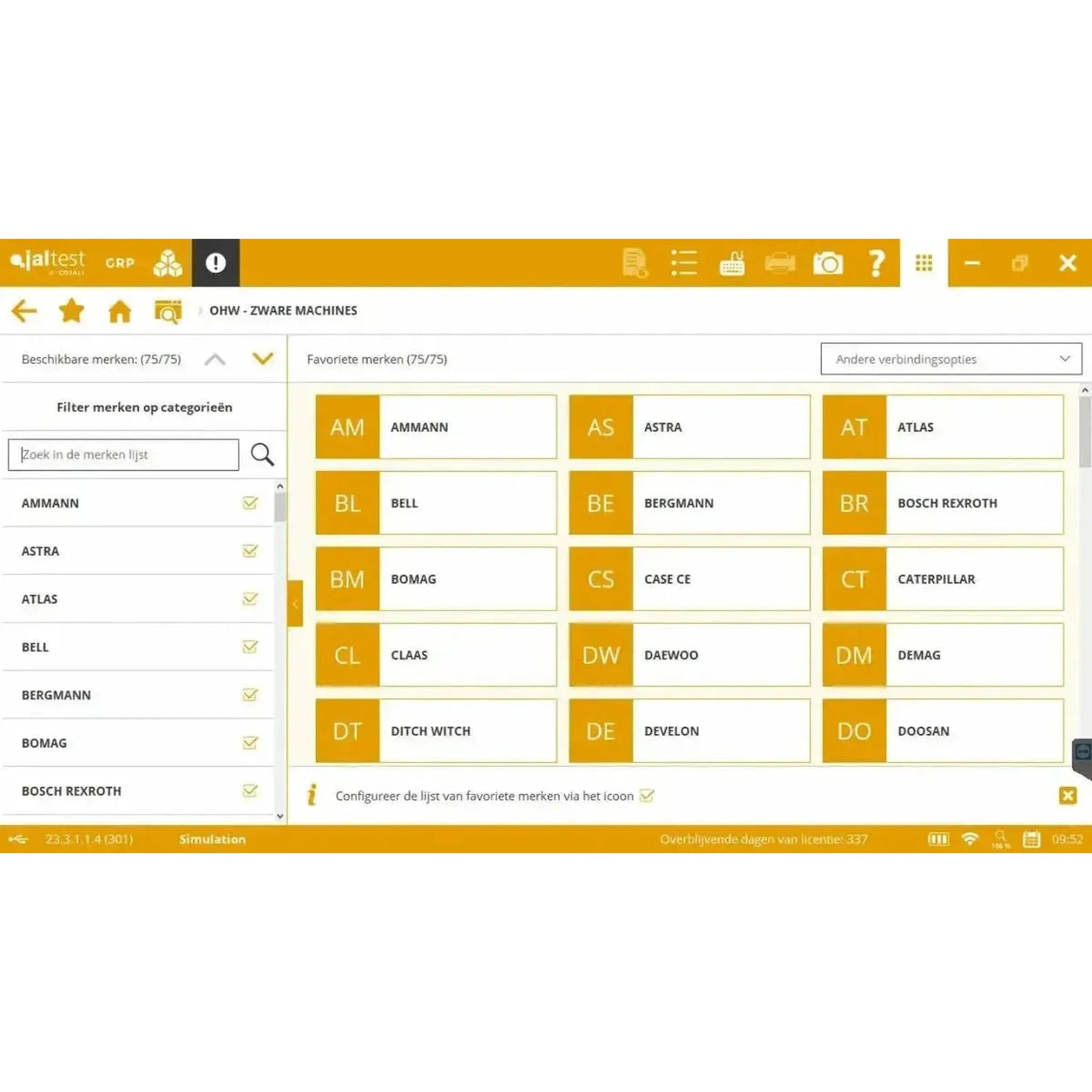

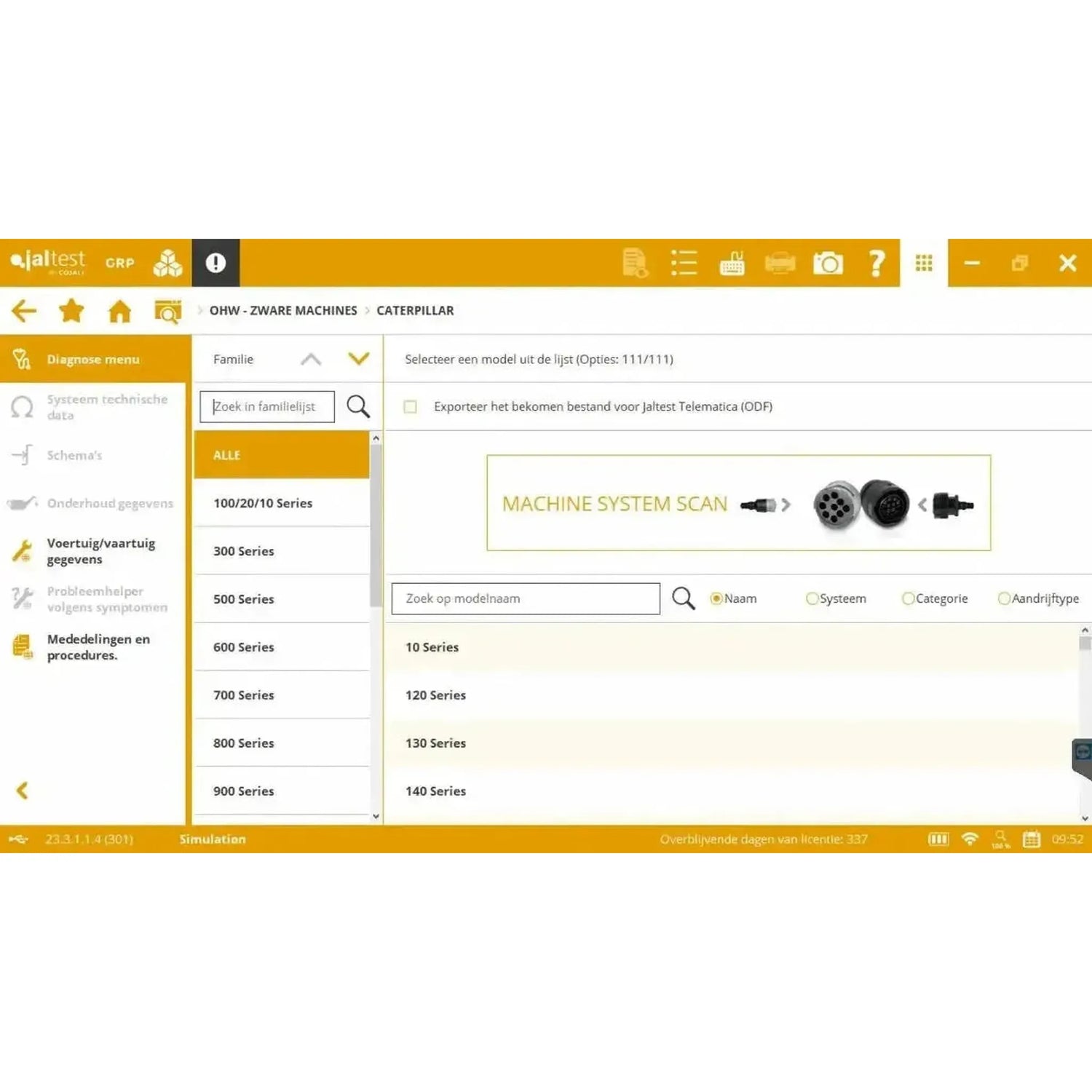

4. Uitlezen: Kies merk en systeem in Jaltest Multi-Purpose Vehicle.
5. Registreren: Registreer na elke update en elk half jaar.

Compatibele voertuigen en toepassingen

Bepalend is het systeem in het voertuig, niet alleen het merk op de opbouw. Jaltest Multi-Purpose Vehicle bestrijkt één groep, de multifunctionele voertuigen, met onderdelen van uiteenlopende toeleveranciers. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land van herkomst van het merk en niet over de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk en Zwitserland; Bobcat staat bij Amerikaans omdat het merk uit de Verenigde Staten komt, en onder Overig staan de twee namen waarvan de herkomst niet te achterhalen was.

Europees (23):

• A t/m K: Aebi, ASH, Ausa, Boschung, Bucher, Dulevo, Eurovoirie, Hako, Hansa, Johnston en Kärcher.
• L t/m T: Ladog, Lindner, Mathieu-YNO, Multicar, Nilfisk, Piaggio, Piquersa, Ravo, Reform, Scarab, Schmidt en Tenax.

Amerikaans (2):

• B t/m E: Bobcat en Elgin.

Overig (2):

• C t/m M: CMAR en Macro Clean.

Zoeken op onderdeel:

• Motoren: Mercedes-Benz en MTU, Iveco, FPT en Kubota; voor die merken bestaat een eigen motorkabel binnen de kabelset 70002005.
• Generieke aansluiting: De 9-polige groene Deutsch-stekker type 2, de standaardingang op veel losse motor- en opbouwregelingen.
• Transmissies: Hydrostatische, powershift- en CVT-uitvoeringen, met afstelling na reparatie of vervanging van een component.
• Hydraulische componenten: Proportionele ventielen, pompen en de druk-, hoek- en lengtesensoren op de opbouw.
• Uitlaatgasnabehandeling: Roetfilter, SCR en AdBlue, met de pomp, de injector en de verwarming als afzonderlijke componenten.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel JDC213.9 voor de standaardaansluiting. Heeft het voertuig een merkeigen stekker, dan hoort daar een aparte kabel bij; die kabels zijn los te krijgen en zitten daarnaast gebundeld in één kabelset.

• Multifunctionele voertuigen (70002005): De kabelset bij deze module, met JDC203A voor Mercedes-Benz en MTU, JDC206A voor Iveco, JDC217.9 voor de 9-polige groene Deutsch-stekker type 2, JDC523A voor Kubota en JDC526A voor de 19-polige aansluiting op FPT-motoren.
• Losse kabels: Ook per stuk verkrijgbaar wanneer u maar één merk in de werkplaats heeft.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (29349). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Looptijd: Twaalf maanden vanaf de activering.
• Verlenging: Jaarlijks, met de update-licentie (29349), telkens voor opnieuw twaalf maanden. Wij activeren de update-licentie binnen één werkdag op het serienummer van uw Jaltest Link; geef dat serienummer bij de bestelling door in het opmerkingenveld.
• Op tijd verlengen: Verlengt u binnen vijftien dagen na de vervaldatum, dan loopt de nieuwe periode door vanaf die vervaldatum; daarna gaat hij in op de dag van verlenging.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft de registratie uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

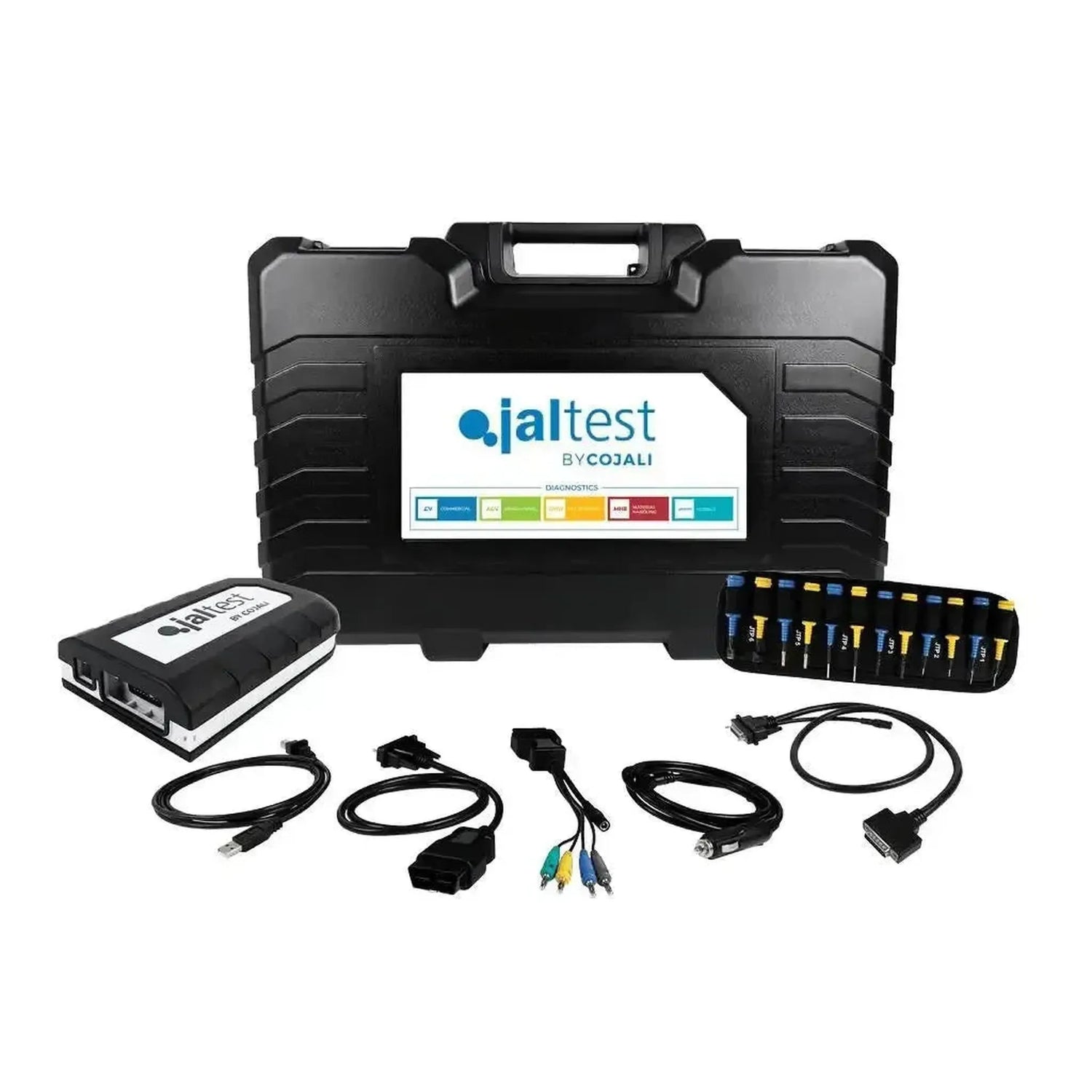

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29348) | Multi-Purpose Vehicle Module | Software-activatie
• 1x Jaltest (74001012) | Multi-Purpose Vehicle (Module) | Software-licentie
