Jaltest Marina (Utombordare) Diagnostikverktyg

Vad som ingår i förpackningen

Väskan innehåller den hårdvara med vilken du upprättar anslutningen och dessutom de programvarurättigheter som låser upp utombordarmotormodulen. Hårdvaran är densamma som i den separat sålda uppsättningen 70001053; skillnaden mellan de fyra marineutslagningsverktygen ligger i programvarumodulen och inte i väskan. Nedan anges för varje komponent vad det är och vilket referensnummer som är kopplat till det.

Maskinvara

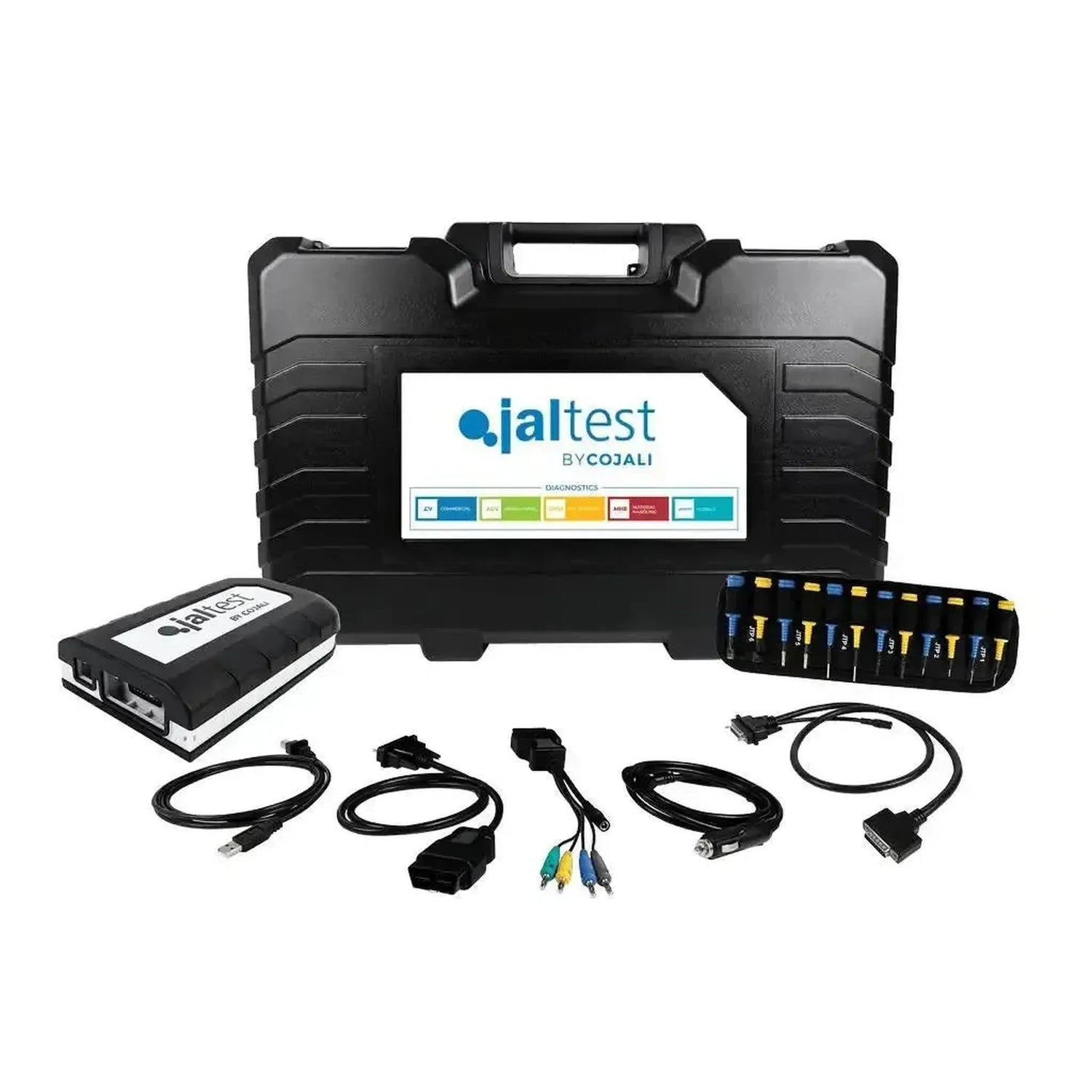

• **Jaltest Link V9 (70001015):** Diagnostikgränssnittet som du ansluter till motorns diagnostikuttag, med 26-polig DB26 till kabeln och USB-C till datorn.
• **Multipin Kit Jaltest Marine (70002007):** Tjugo multipins JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och matningskabeln JDC10AM2 med batteriklemmar. Damit prickar du direkt in i en kontakt för vilken det inte finns någon egen diagnostikkabel.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel på 250 cm (JDC100B):** Med 26-polig DB26-kontakt, den breda kontakten på själva Link. Två och en halv gång så lång som JDC100 i de andra Jaltest-väskorna, eftersom motorn sällan ligger nära den plats där laptopen står ombord.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• Programvara (74502004): Det engångsinköp som låser upp utombordarmotormodulen.
• Aktivering av licensen, tolv månader (74502014): Rätten att använda den under det första året.
• **INFO Online Marine (29479):** Den tekniska informationen till programvaran. Ingår och är inte tillgänglig separat; kostnadsfritt från 2026.
• **Jaltest GRP:** Cojalis verkstadsprogramvara för kunder, fartyg och rapporter.

En **laptop** och **marinekablarna** ingår inte här. Se **Kablar och dator** längre ner på denna sida.

Vilka motorer och system

Jaltest Marine Utombordare täcker motorn på spegeln, från lätta fyrtakt till tunga block med direktinjektion och SmartCraft-elektronik. Ett märke på listan betyder att det finns täckning, inte att varje modell och byggår är helt stödd. Indelningen per världsdel handlar om det land märket kommer från, inte om den nuvarande ägaren.

Utombordsmotorer

Välkända märken bland utombordarmotorerna som täcks av Jaltest Marine Utombordare: Evinrude, Honda, Mercury, Suzuki, Tohatsu och Yamaha.

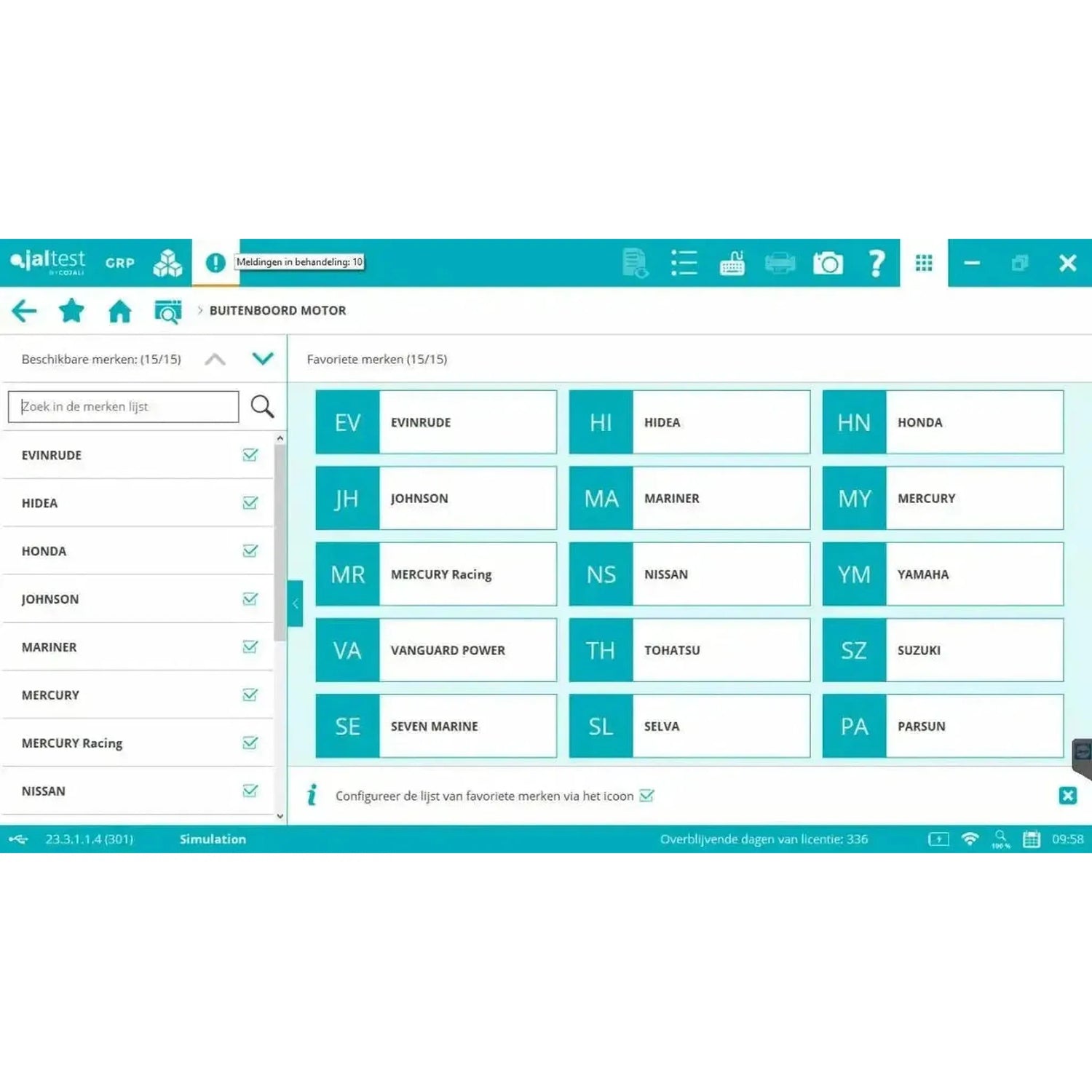

Alla 15 märken utombordarmotorer, uppdelade per världsdel:

**Europeisk** omfattar **Storbritannien**, **Turkiet** och **Ryssland**. **Kinesisk** är skild från **Asiatisk**, som inkluderar Japan, Sydkorea och Indien. Indelningen gäller märkets **ursprungsland** och inte den nuvarande **ägaren**, och motorbyggare får sin egen lands region.

Systemen ombord

• Motorkontroll: Styrenheten under motorklaffen, inklusive Mercury PCM-555 och ECM-555, SmartCraft G3-installationen, Honda ECM PGM-FI och Suzuki DF-seriens motorkontroll.
• Bränslesystem: Bränsleinjektion, injektorer, bränslepump och bränsledtryck.
• Gasreglage: Gasspjällpositionssensorn (TPS), som bestämmer gashandtagsrespons.
• Trimning och vippning: Trimvinkeln, trim- och vippmotorn samt vinkelsensorn som visar positionen på skärmen.
• Varvtalskontroll: Tomgångsvarvtalet, bland annat för körning med bogserings hastighet.
• Kontrollektronik: Fjärrkontrollen och instrumentpanelen vid rattstationen.
• Nätverksellektronik: NMEA 2000-nätverket dit motordata skickas till instrumenten.

De fyra Marine-läsapparaterna sida vid sida

De fyra Marine-läsapparaterna använder samma väska 70001053 och samma Jaltest Link V9; skillnaden ligger helt i programmodulen. Nedan ser du per sats vad den täcker, så att du kan se vilken som passar ditt arbete.

Vad du kan göra med det

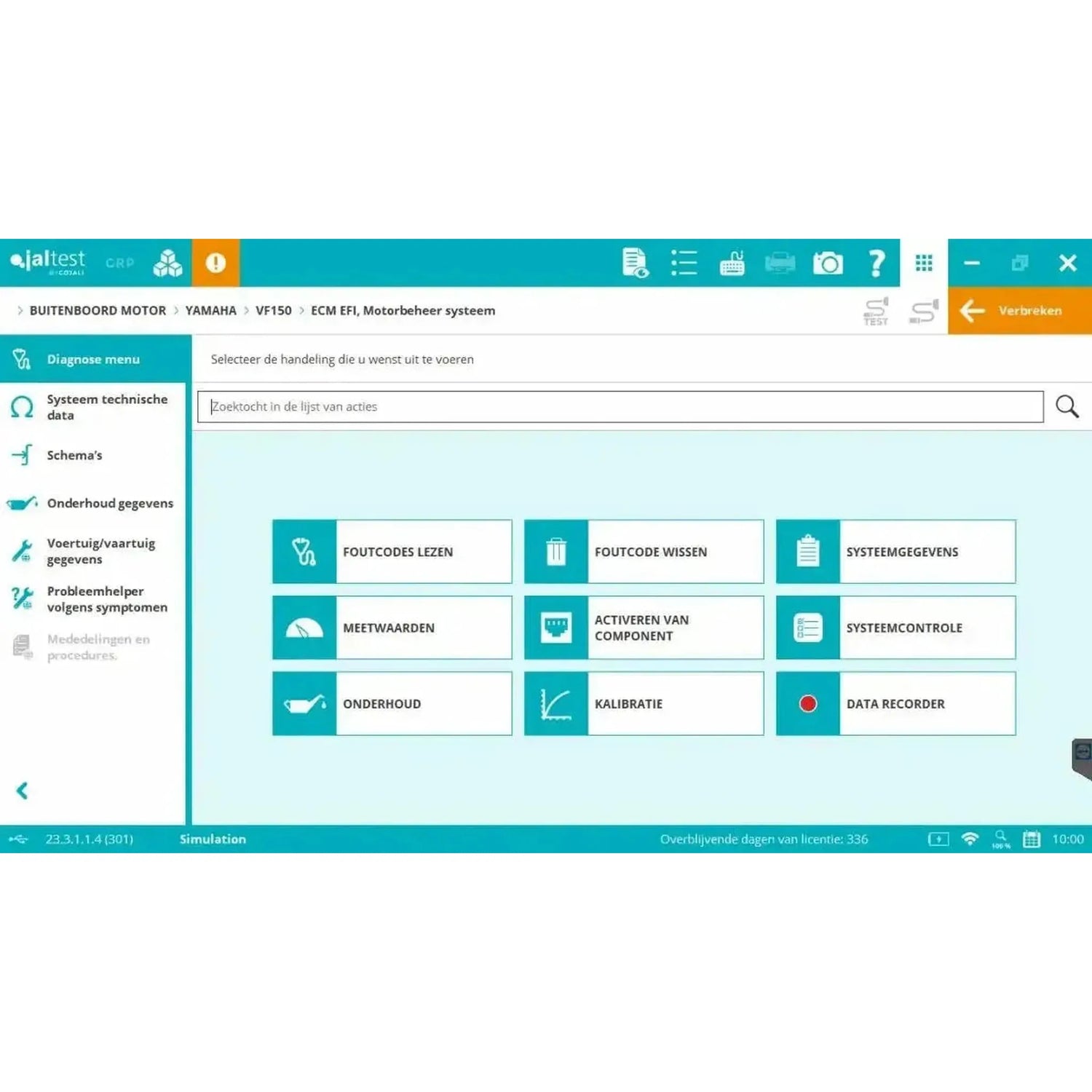

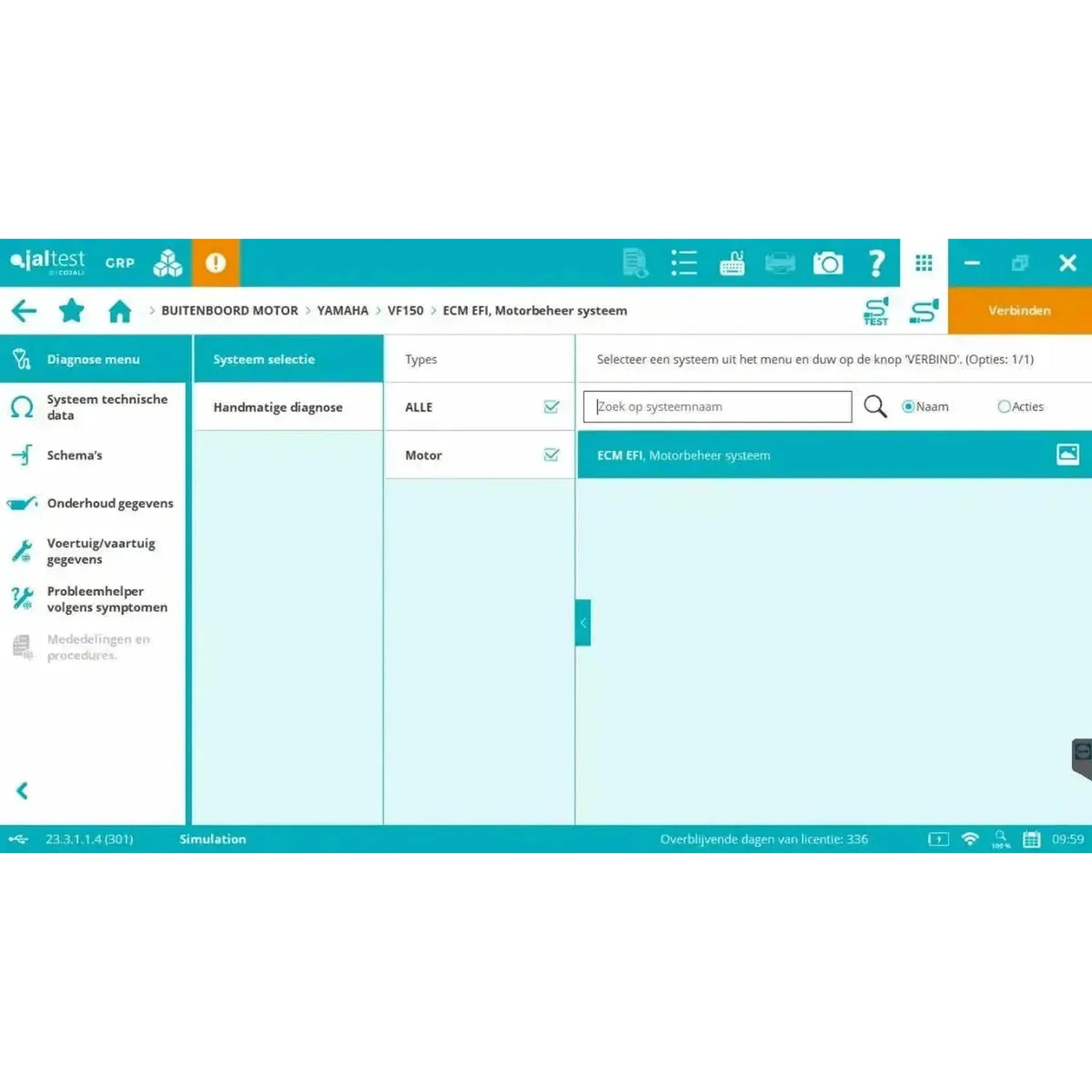

Med utombordarmotormodulen läser du styrenheter, följer mätvärden live och styr komponenter. Dessutom ingår ett uppslagsverk med scheman, felsökningsguider och underhållsdata för det system du arbetar med.

Diagnos och service

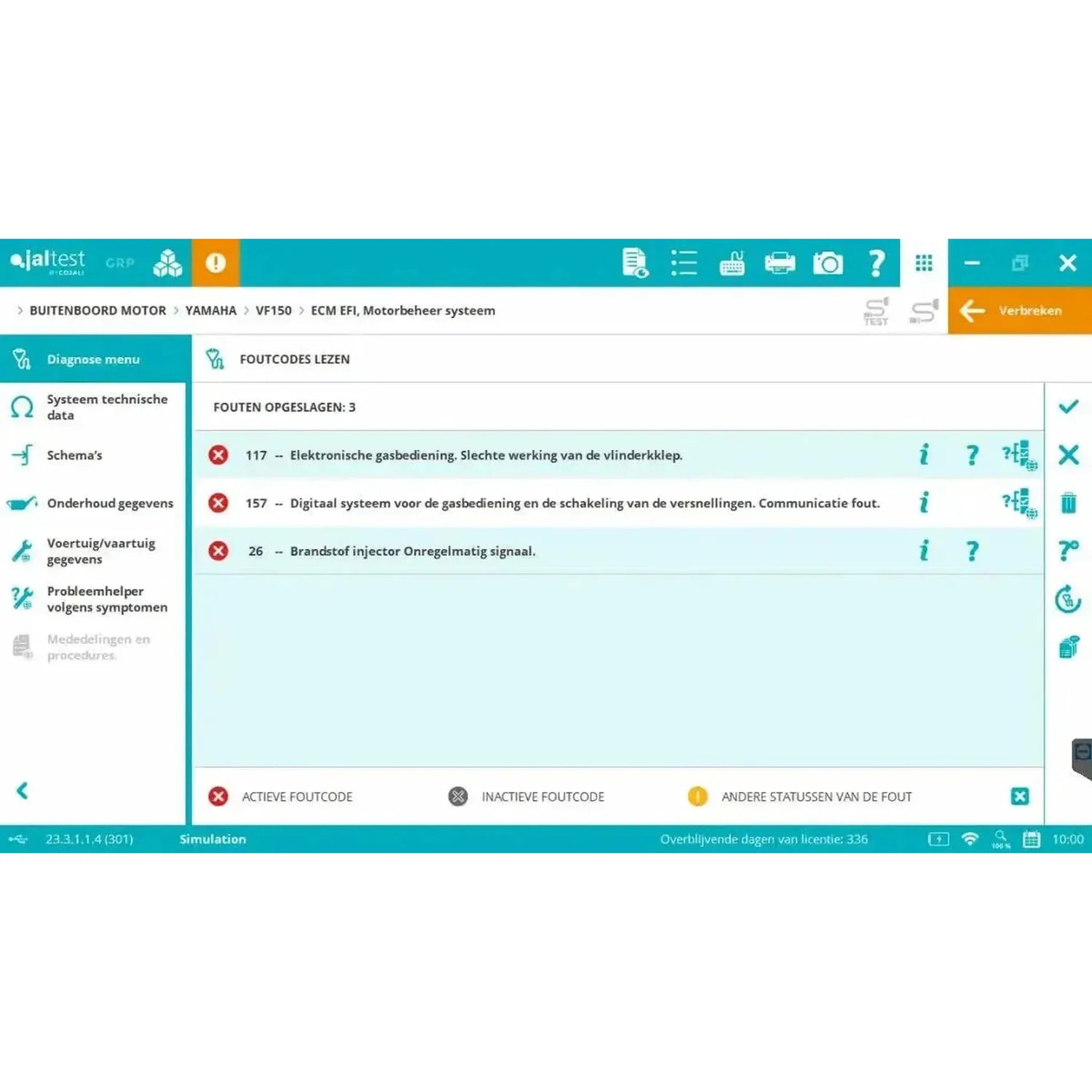

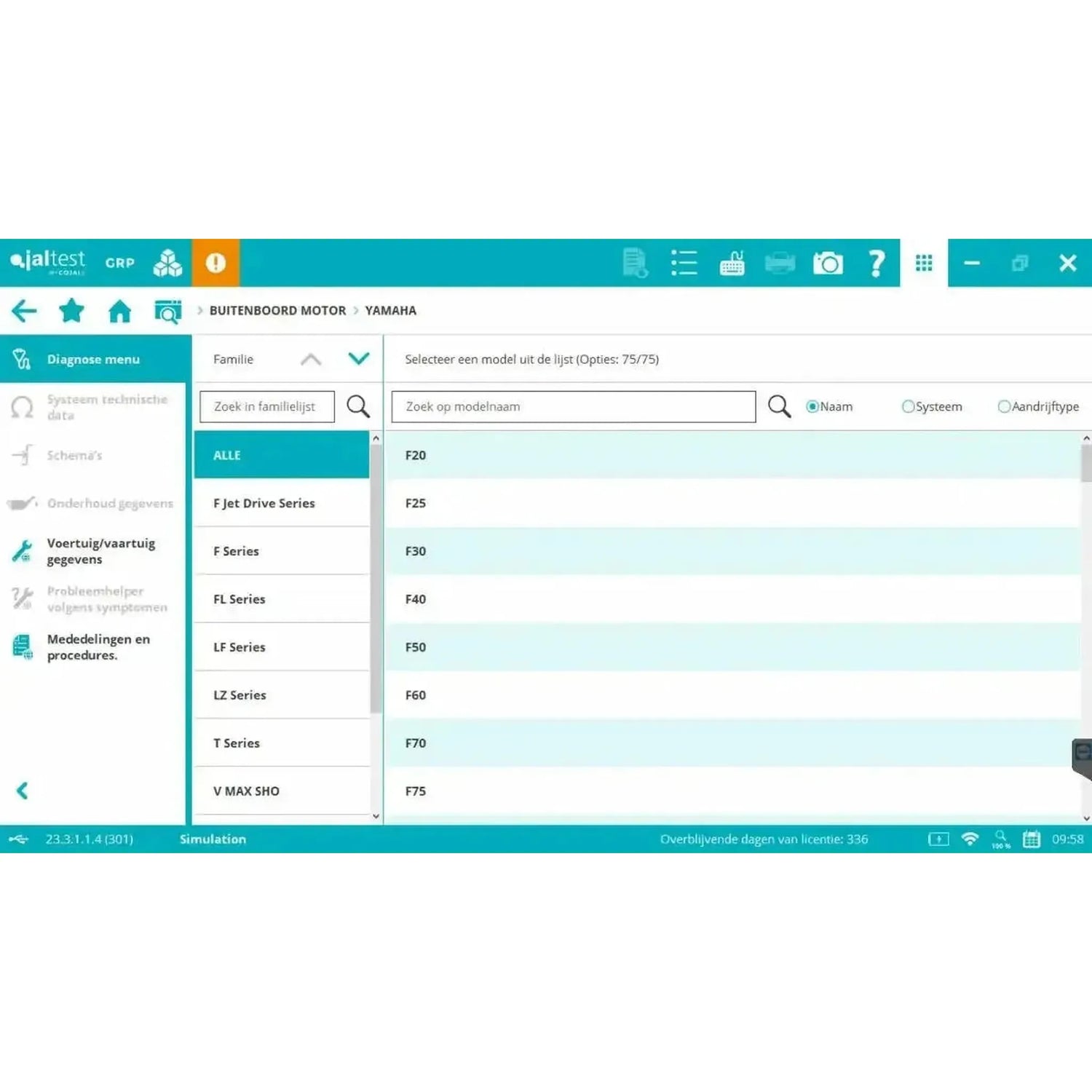

• Läs och rensa felkoder: Felminnet i styrenheten, med aktiva, inaktiva och permanenta koder samt beskrivning för varje kod.
• Mätvärden: Motortempo, bränsledtryck, trimvinkel och gasspjällets position, i siffror eller graf.
• Styrkomponenter: Injektorer, bränslepump och trim- och vippmotorn styrs direkt för att bedöma deras funktion.
• ECU-data: Deletnummer, serienummer, programversion och totalt antal drifttimmar för styrenheten.
• Underhåll och service: Stänga av cylindrar separat, justera tomgångsvarvtalet för körning med bogserings hastighet, återställa adaptiva lärvärden och nollställa servicetimmar.
• Kalibrering och inlärningsprocedurer: Kalibrera gasspjällpositionssensorn och läramotorn för trim- och vippning igen efter att motorn tagits från spegeln.

Teknisk information, inräknad

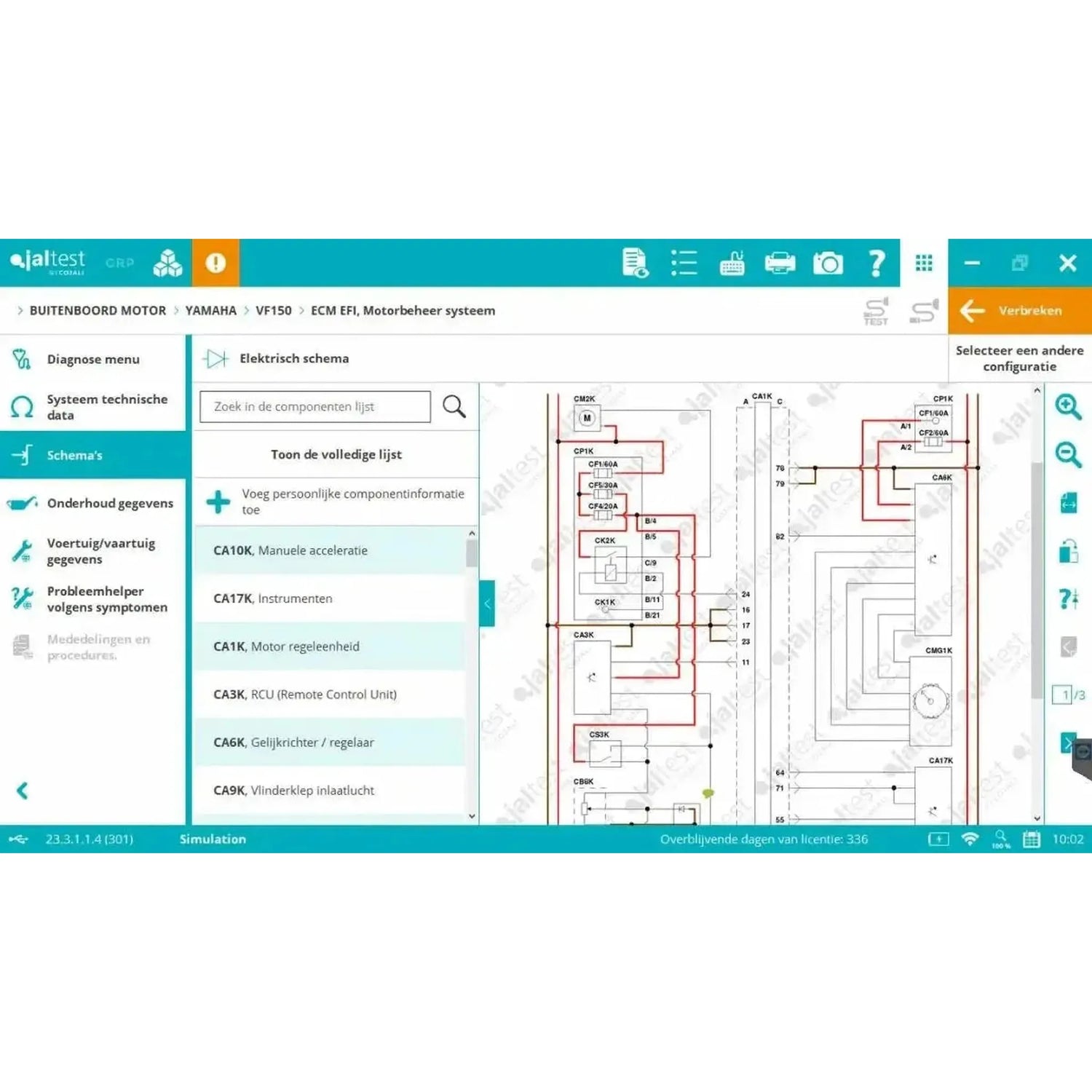

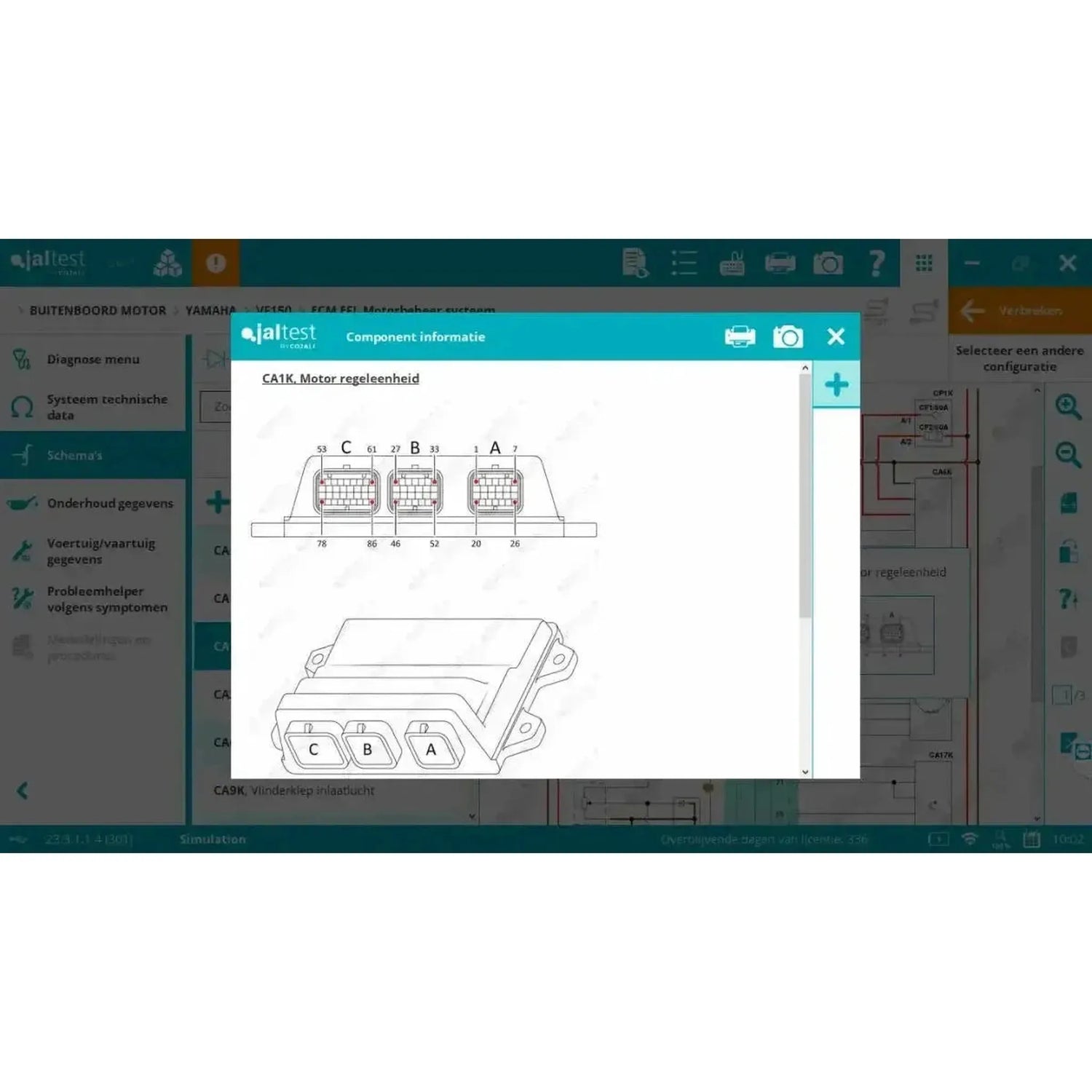

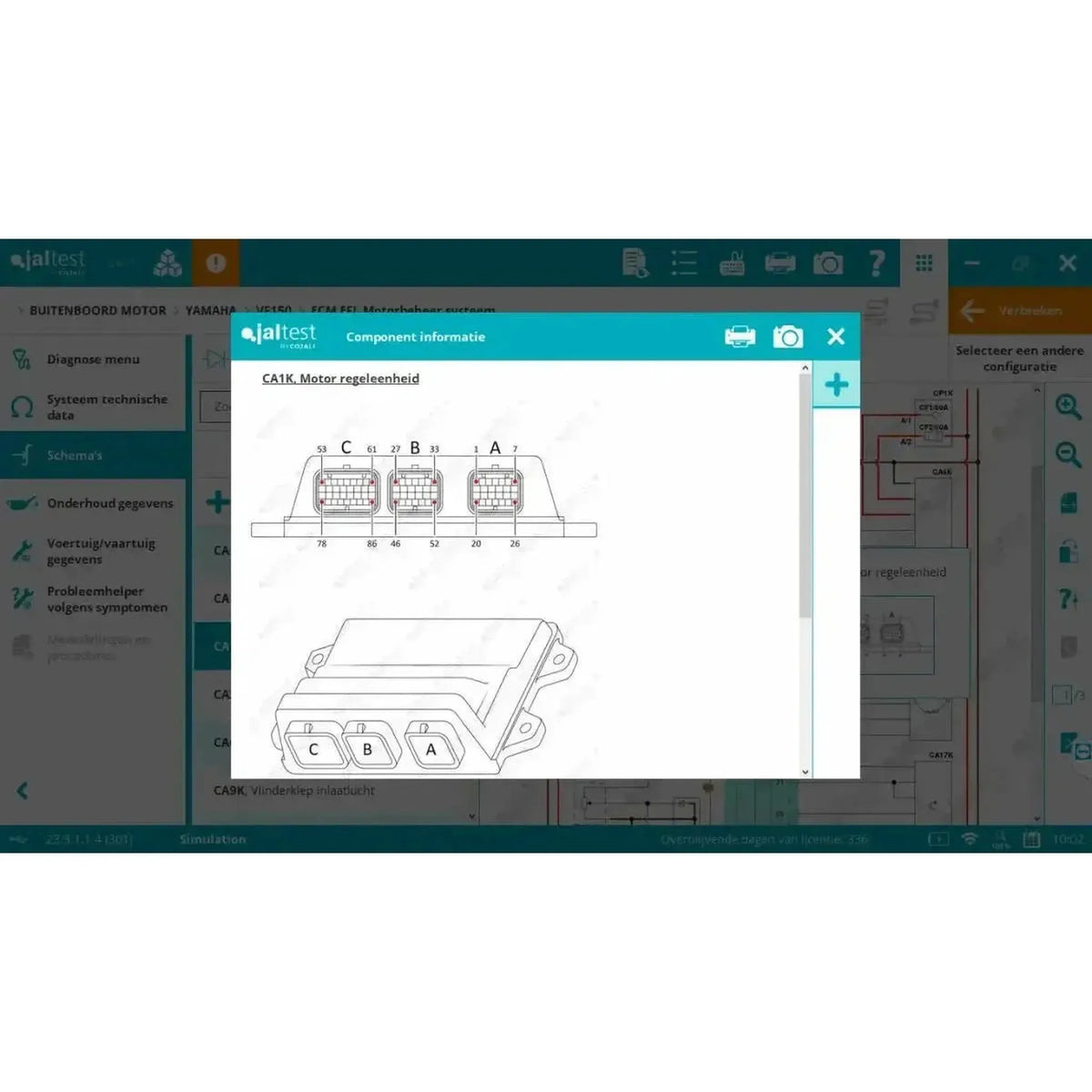

• Scheman: Motorsystemets elscheman, med klickbara säkringar, jordanslutningar, sensorer, styrenheter och ledningar.
• Tekniska data: Åtdragningsmoment, justeringsdata, vätskespecifikationer och data för sensorer, aktuatorer och styrenheter.
• Reparationsguider per felkod: En steg-för-steg-guide för den hittade felkoden, med ledningskontroll, komponenttest och föreslagen lösning.
• Felsökare efter symptom: Sök utan felkod, enligt ett problem som svårt start, kraftförlust eller överhettning.
• Tekniska bulletiner: Meddelanden från Cojali om vanliga fel och återkommande problem per märke.

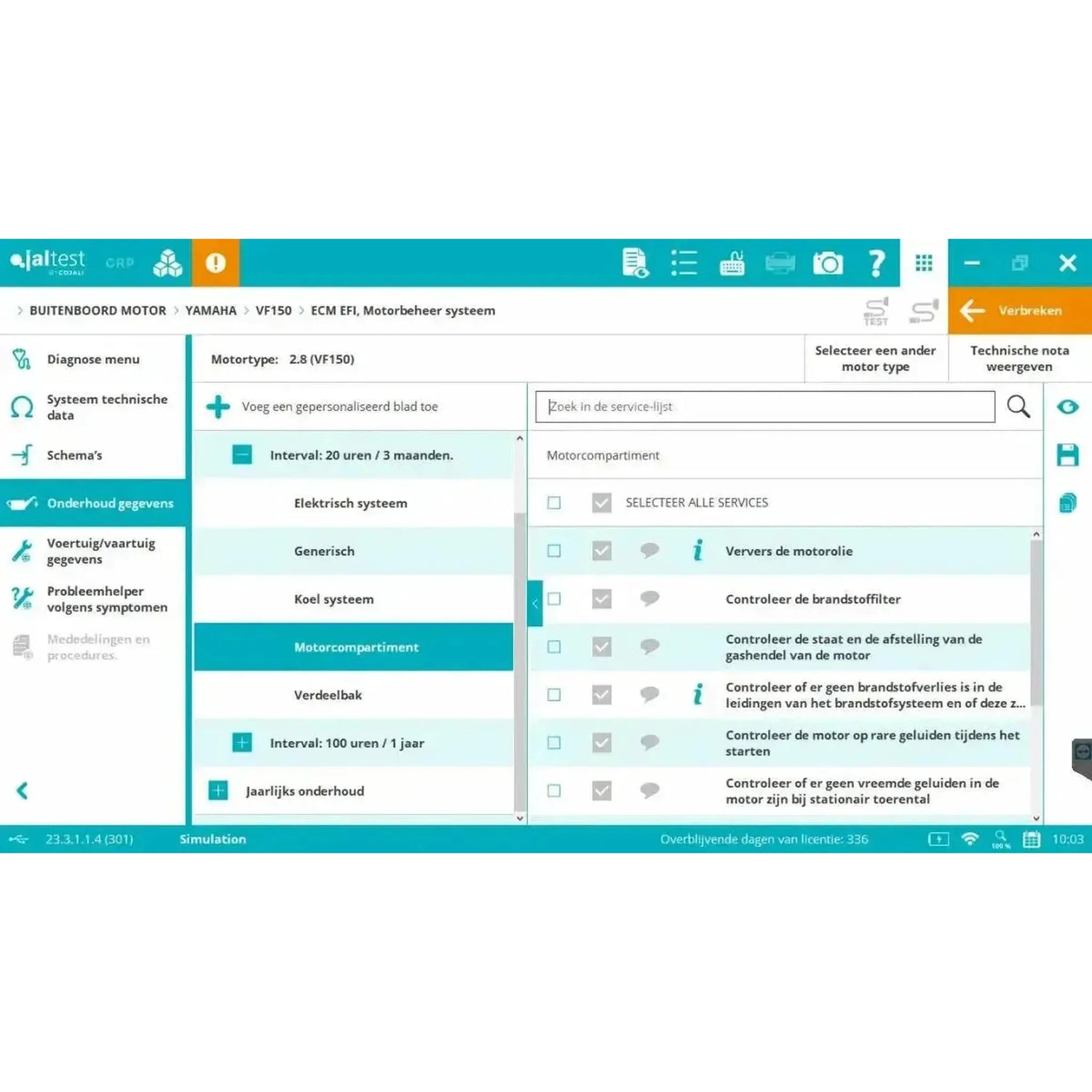

• Underhållsdata: Underhållsscheman på drifttimmar, med serviceprocedurer och byte av filter, propellrar, V-remmar, termostater och anoder.

Skillnaden från expertläget

Vanlig diagnos är läsning, mätning och styrning. I expertläge ändrar du dessutom parametrar i styrenheter: Kalibrering av sensorer och aktuatorer, inställning av driftparametrar och genomförande av inlärningsprocedurer. Det läget ingår här.

Kablar och dator

I väskan ingår 16-polig OBD-kabel för standardanslutningen. Till sjöss har ingen standardiserad OBD-anslutning någonsin varit obligatorisk, så nästan varje motortillverkare använder sin egen diagnostikuttag, även på nya motorer. Programvaran körs på en Windows-pc.

• Utombordarkabeluppsättning (70002025): Åtta kablar — JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A och JDC628A.
• Mercury: JDC603A för den breda 4-polig kontakten, JDC614A för 2-polig A9-kontakten och JDC617A för 10-polig kontakten på SmartCraft G3-elektroniken.
• Honda, Evinrude och Yamaha: JDC608A för 4-polig anslutningen på PGM-FI-styrenheten, JDC609.9 för 3-polig Evinrude-kontakten med egen matningsgren till batteriklämmorna, och JDC601A för 3-polig Yamaha-anslutningen.
• Suzuki, Tohatsu, Hidea och Parsun: JDC616A för 4-polig anslutning ingår i set. Kan beställas separat: JDC613A för 8-polig anslutning på DF-serien, JDC624.9 för 18-polig kontakt och JDC631A för 6-polig kontakt under skyddet.
• Bordsnätverk: JDC628A, som ansluts inte till motorn utan via ett T-stycke i huvudstammen på NMEA 2000-nätverket.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel du behöver bestäms av diagnostikanslutningen på motorn, inte av namnet på motorhuven. Kontrollera uttaget på själva motorn innan du beställer: Om det är 16-polig OBD2-anslutning räcker den medföljande JDC213.9; om det är ett märkespecifikt uttag, finns motsvarande kabel i listan ovan.

Licens och förnyelse

Programvarulicensen är giltig i tolv månader från aktiveringen och förnyas därefter årligen med uppdateringslicensen (74602004). Så länge licensen är aktiv får du alla nya programversioner och behåller tillgången till teknisk dokumentation.

• Giltighetsperiod: Tolv månader från aktiveringen.
• Förnyelse: Årlig, med uppdateringslicensen (74602004), varje gång för ytterligare tolv månader.
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Diagnostiken fortsätter att fungera på den senast installerade versionen, men åtkomsten till teknisk information upphör. Cojali ger stöd för en utgången licens i ytterligare ett år.

Valfria tillägg

Förutom Utombord-modulen finns det utökningar som du beställer separat. De är inte nödvändiga för att diagnostisera, men utökar referensmaterialet, supportomfattningen eller täckningsområdet. Nedan visas vad som tillhör Marine.

• Jaltest ATS (70809004): Ett års åtkomst till Cojalis engelskspråkiga tekniska helpdesk. Förlängs automatiskt; kan sägas upp skriftligen trettio dagar före utgångsdatumet.
• Jaltest Central Services: Åtgärder som Cojalis specialister utför för dig, per tjänst.
• De andra Marine-modulerna: Marine Inomborg (74502003) och Marine Jetski (74502005) kan läggas till separat, eller så tar du Marine Full (74502001) på en gång, som täcker alla fyra områdena.

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 adapterkabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C adapterkabel | Gränssnitt
• 1x Jaltest (JDC100B) | Link V9 26-polig DB26 förlängningskabel (250 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (74502004) | Marine (Utombord) | Programvaruaktivering
• 1x Jaltest (74502014) | Marine (Utombord) | Programvarulicens
• 1x Jaltest INFO Online Marin (29479)
