Jaltest Marine diagnosticeringsenhet för inombordsmotor

Vad som ingår i förpackningen

Väskan innehåller **hårdvaran** som du använder för anslutningen, plus de **programvarorättigheter** som låser upp **Inombordsmotormodulen**. Hårdvaran är densamma som i den lösa uppsättningen **70001053**; skillnaden mellan de fyra **marinutsläsningsapparaterna** ligger i **programmodulen**, inte i **väskan**. Nedan beskrivs varje komponent och dess **referensnummer**.

Maskinvara

• **Jaltest Link V9 (70001015):** Diagnostikgränssnittet som du ansluter till motorns diagnostikuttag, med 26-polig DB26 till kabeln och USB-C till datorn.
• **Multipin Kit Jaltest Marine (70002007):** Tjugo multipins JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och matningskabeln JDC10AM2 med batteriklemmar. Damit prickar du direkt in i en kontakt för vilken det inte finns någon egen diagnostikkabel.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel på 250 cm (JDC100B):** Med 26-polig DB26-kontakt, den breda kontakten på själva Link. Två och en halv gång så lång som JDC100 i de andra Jaltest-väskorna, eftersom motorn sällan ligger nära den plats där laptopen står ombord.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• **Programvara (74502003):** Det engångsinköp som låser upp Inombordsmotormodulen.
• **Licensaktivering i tolv månader (74502015):** Rätten att använda det första året.
• **INFO Online Marine (29479):** Den tekniska informationen till programvaran. Ingår och är inte tillgänglig separat; kostnadsfritt från 2026.
• **Jaltest GRP:** Cojalis verkstadsprogramvara för kunder, fartyg och rapporter.

En **laptop** och **marinekablarna** ingår inte här. Se **Kablar och dator** längre ner på denna sida.

Vilka motorer och system

Jaltest Marine Inombordsmotor täcker **motorn i skrovet**, med **bakutrymmesmotorn** bakom och **generatorerna** som levererar strömmen ombord. Ett märke i listan betyder att det finns **täckning**, inte att varje **modell** och **tillverkningsår** är helt stödd. Indelningen per **världsdel** gäller det land där märket kommer från, inte den nuvarande ägaren.

Inombordsmotorer och generatorer

**Kända märken** bland **inombordsmotorerna** som täcks av **Jaltest Marine Inombordsmotor**: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta och Yanmar.

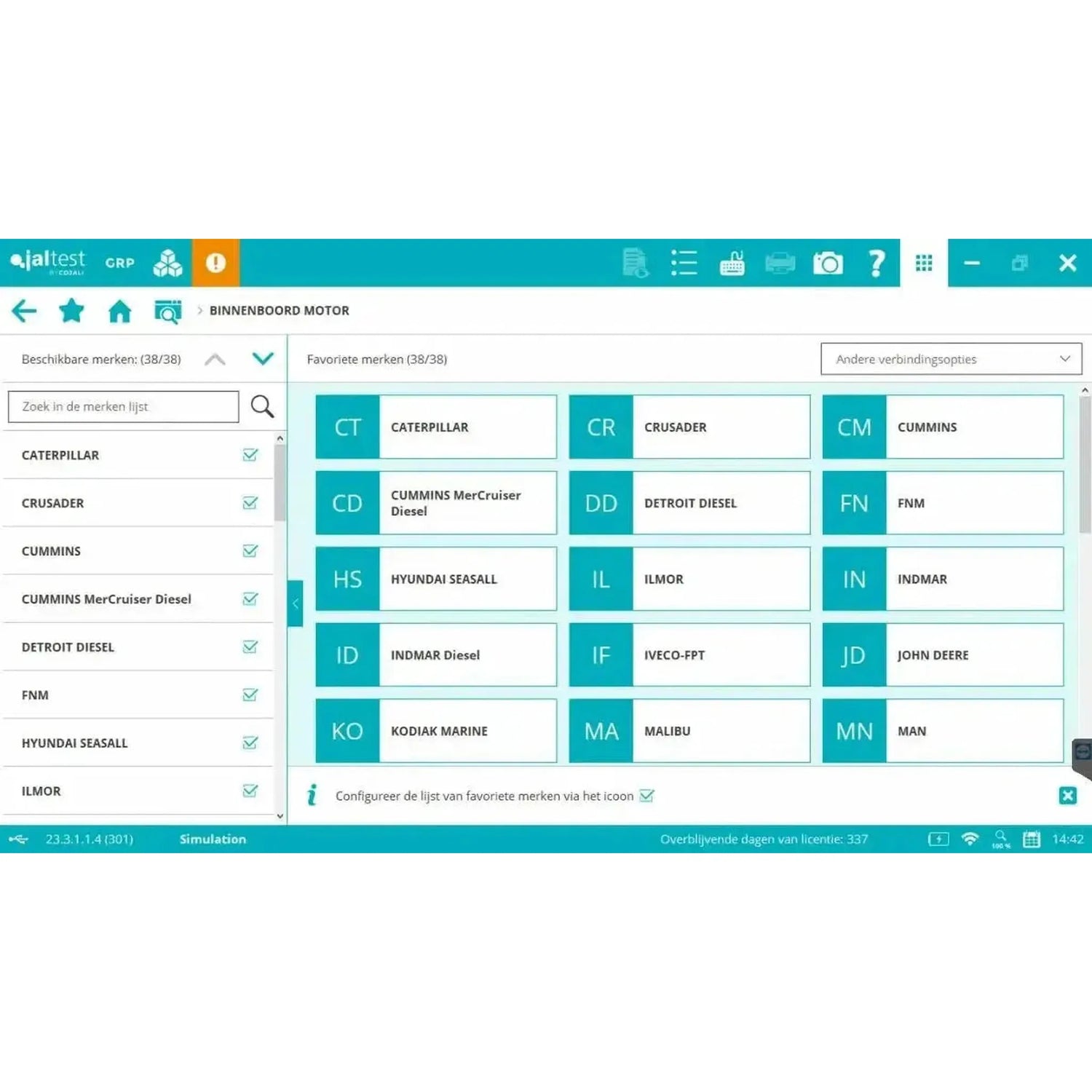

Alla **38 märken inombordsmotorer**, uppdelade per världsdel:

**Europeisk** omfattar **Storbritannien**, **Turkiet** och **Ryssland**. **Kinesisk** är skild från **Asiatisk**, som inkluderar Japan, Sydkorea och Indien. Indelningen gäller märkets **ursprungsland** och inte den nuvarande **ägaren**, och motorbyggare får sin egen lands region.

Systemen ombord

• **Motorstyrning:** Motorns styrenhet, inklusive Volvo Penta EDC1 och EDC CP på dieselmotorerna och ECM EGC och MEFI 1-2 och 3-4 på bensinmotorerna.
• **Bränslesystem:** Insprutning, injektorer och bränsletryck, inklusive urlufning efter filterbyte.
• **Avgasrening:** Partikelfilter, med forcerad regenerering och återställning av sot- och askvärden.
• **Transmission och bakutrymmesmotor:** Elektroniskt styrda växellådor och kopplingar bakom motorn.
• **Styrning:** Elektronisk styrning, inklusive Volvo Penta IPS med joystickbetjäning och EVC-moduler.
• **Sensorer:** Turbotryck, oljestryck och kylarvätsketemperatur.
• Generatorer och hjälpsatser: Aggregaten som levererar strömmen ombord.

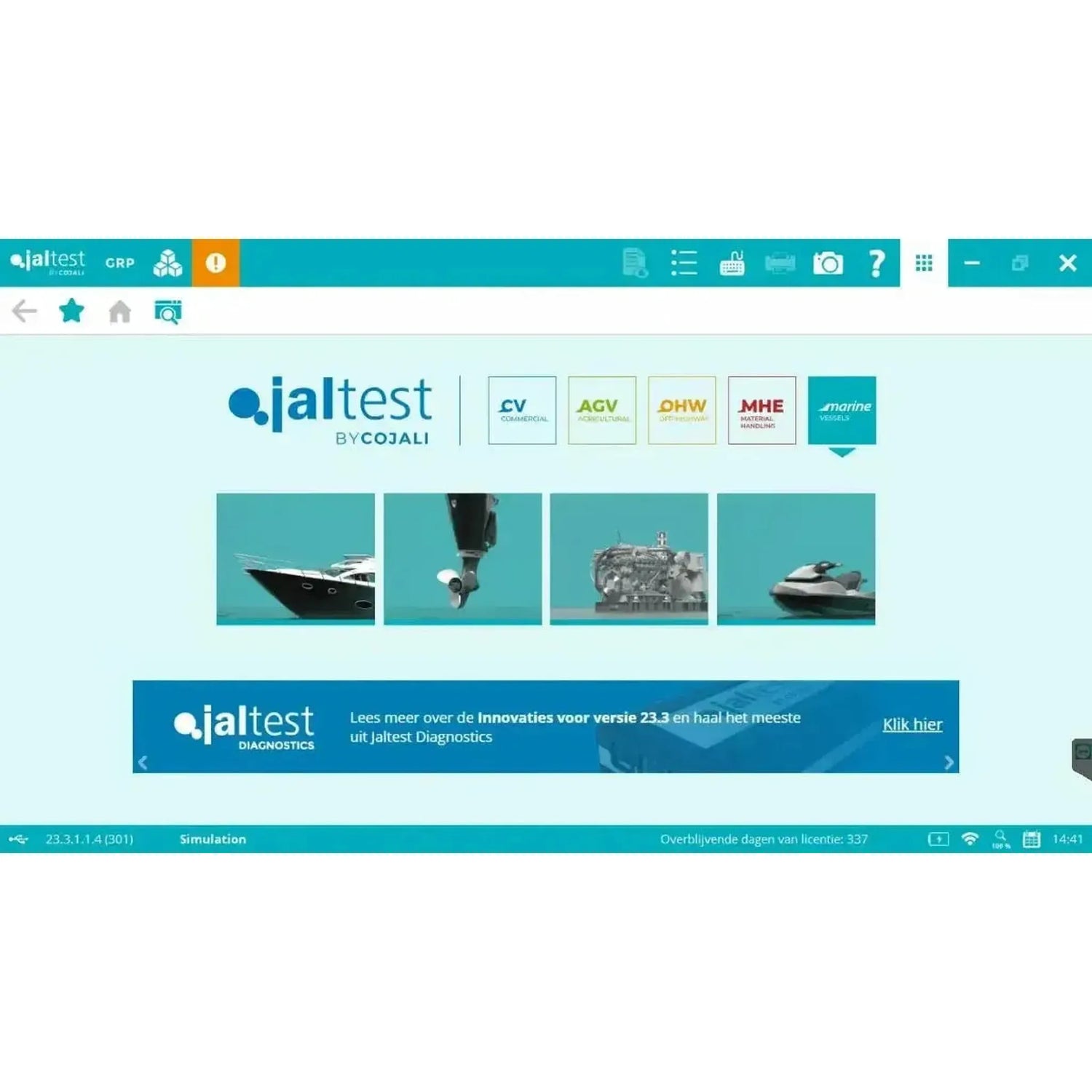

De fyra Marine-läsapparaterna sida vid sida

De fyra Marine-läsapparaterna använder samma väska 70001053 och samma Jaltest Link V9; skillnaden ligger helt i programmodulen. Nedan ser du per sats vad den täcker, så att du kan se vilken som passar ditt arbete.

Vad du kan göra med det

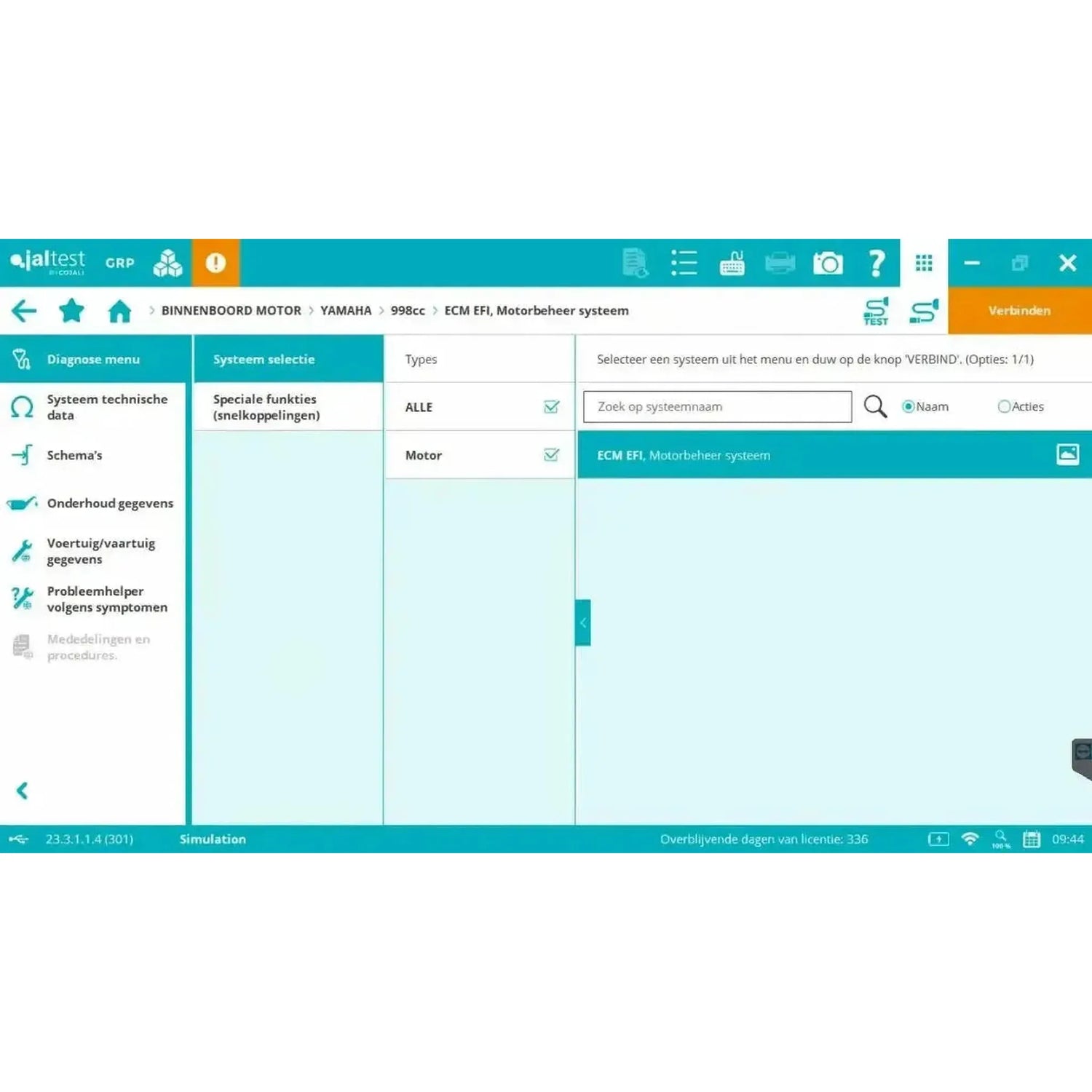

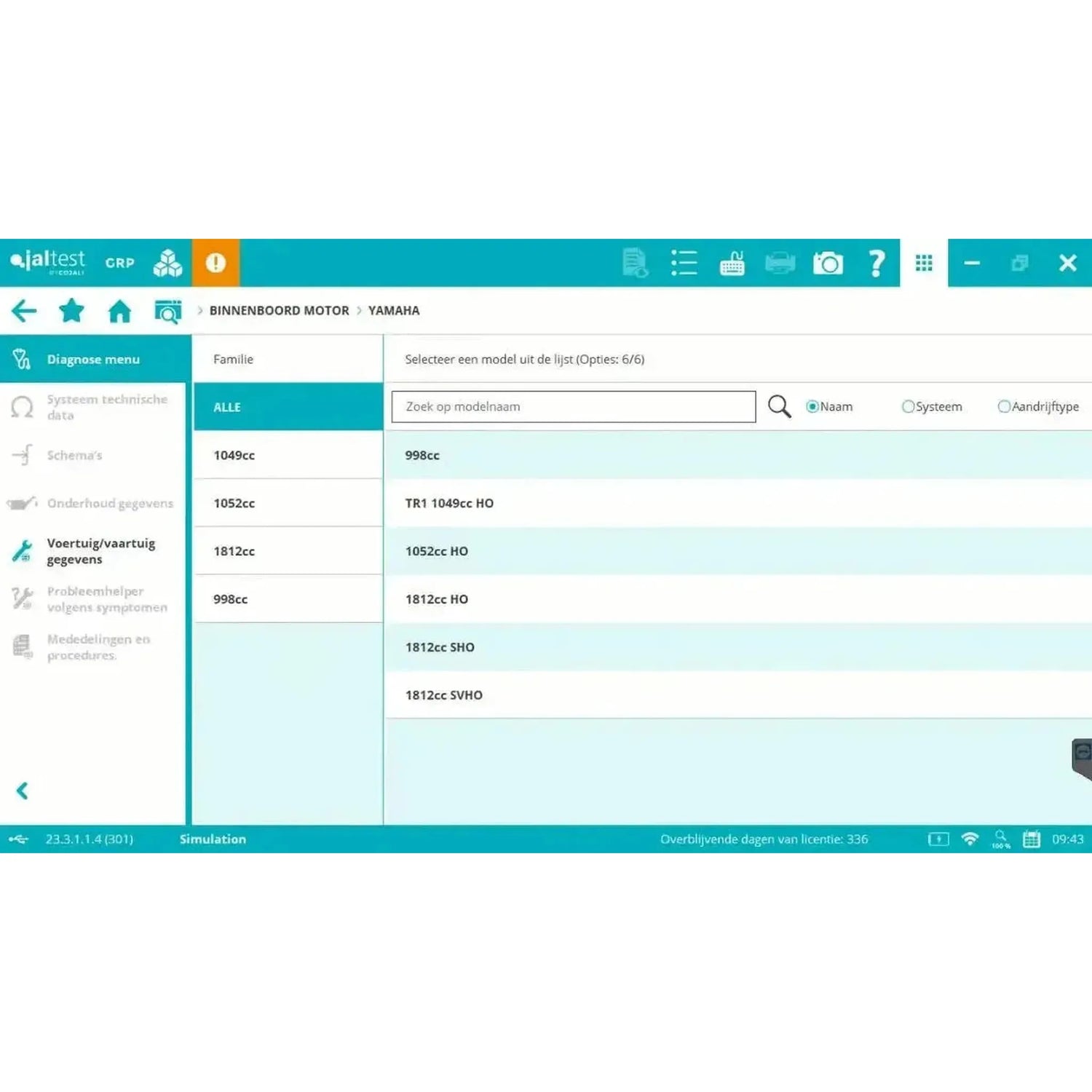

Med Inombord-modulen läser du styrenheter, övervakar mätvärden i realtid och styr komponenter. Dessutom ingår ett referensmaterial med scheman, felsökningsguider och underhållsdata för systemet du arbetar med.

Diagnos och service

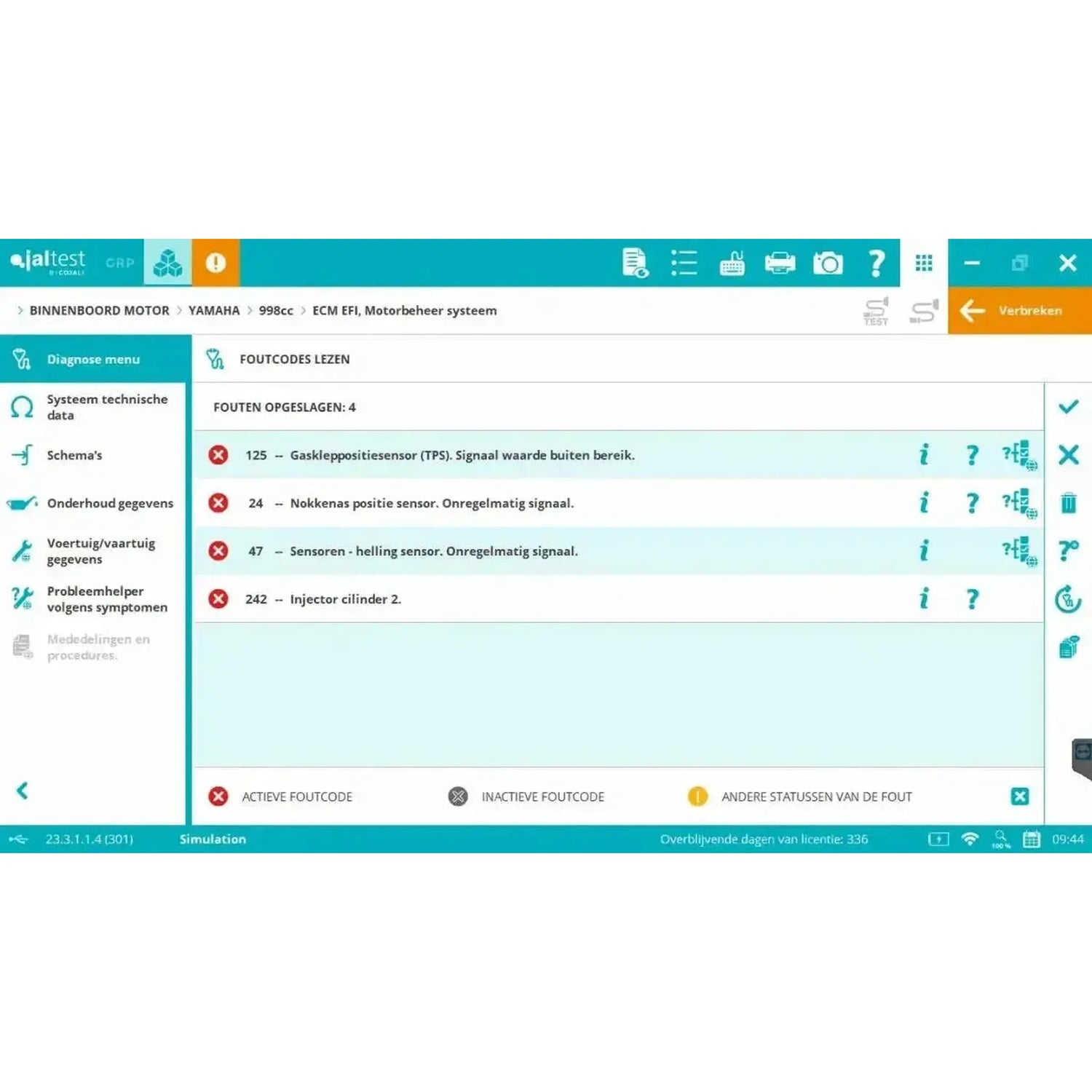

• Läs och rensa felkoder: Felminnet i styrenheten, med aktiva, inaktiva och permanenta koder samt beskrivning för varje kod.
• Mätvärden: Motorvarvtal, turboladdningstryck, oljettryck, bränsletryck och vätsketemperatur, i siffror eller i diagram.
• Styra komponenter: Injektorer, bränslepump och ventiler för att bedöma deras funktion.
• ECU-data: Deletnummer, serienummer, programversion och totalt antal drifttimmar för styrenheten.
• Underhåll och service: Regenerera sotfilter, koda injektorer, stänga av cylindrar, köra kompressionsprov, lufta bränslesystemet och återställa underhållsräknaren.
• Kalibrering och inlärningsprocedurer: Justera växellåda och koppling, lära in elektronisk styrning och spak, kalibrera sensorer för turboladdningstryck, oljettryck och vätsketemperatur.

Teknisk information, inräknad

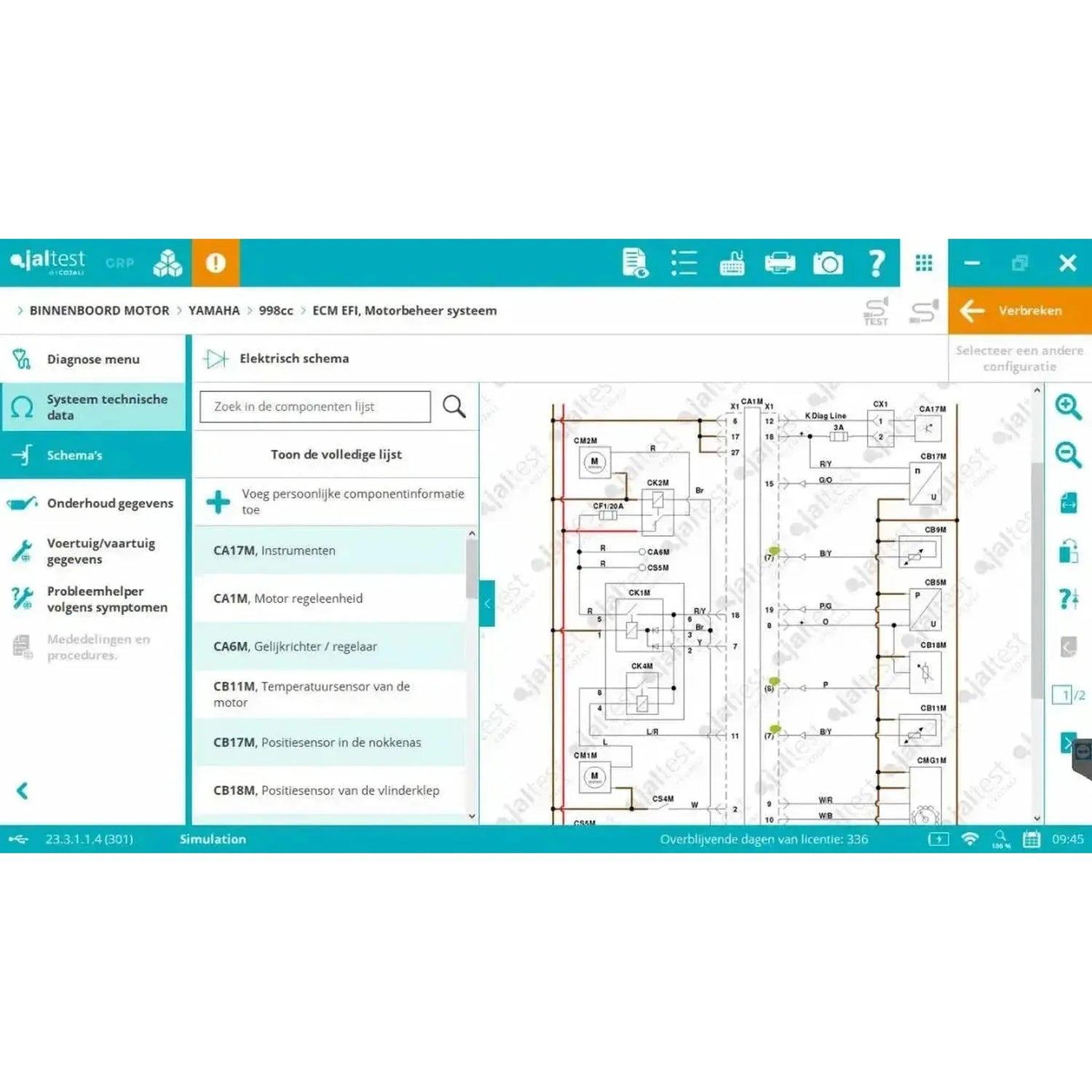

• Scheman: Motorsystemets elscheman, med klickbara säkringar, jordanslutningar, sensorer, styrenheter och ledningar.

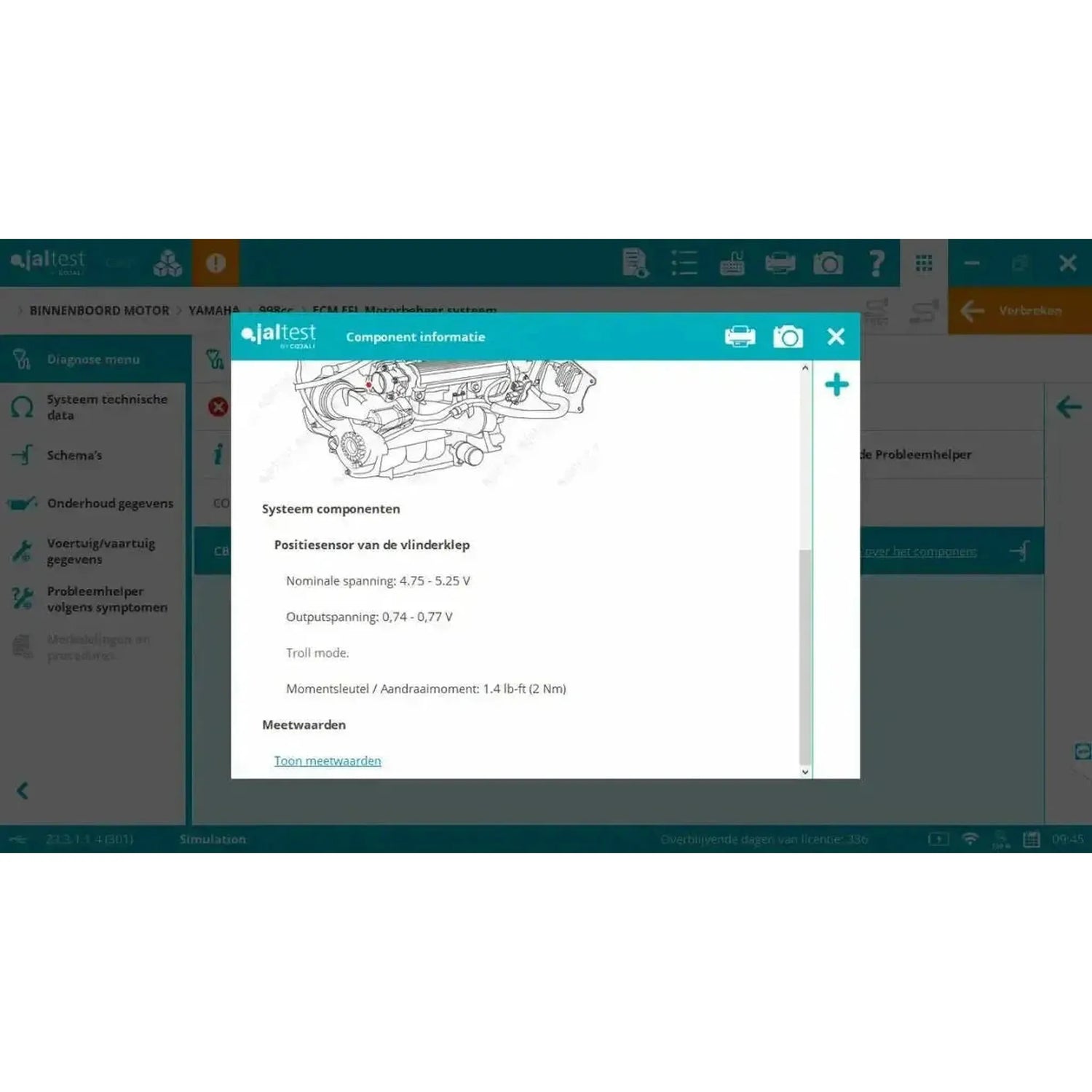

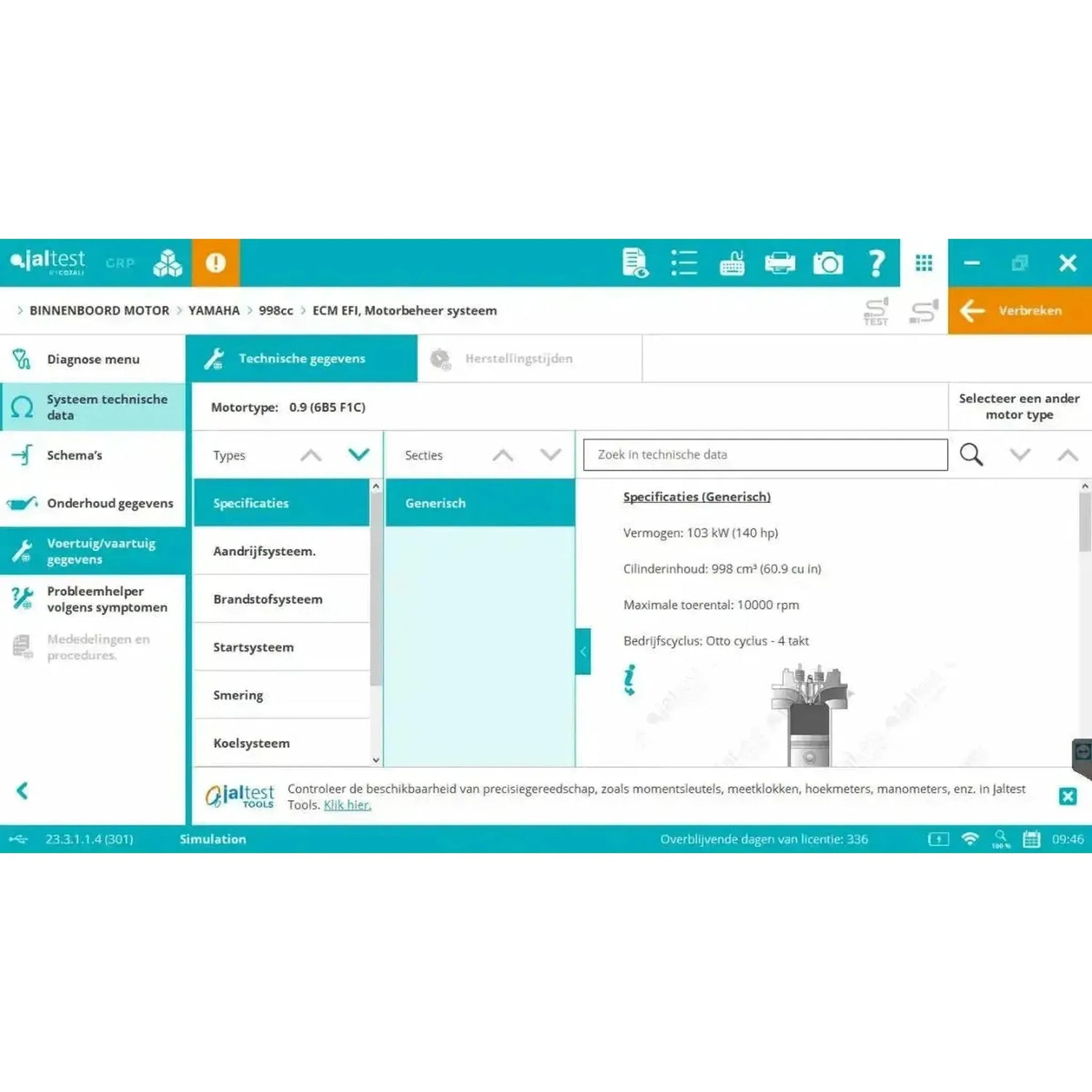

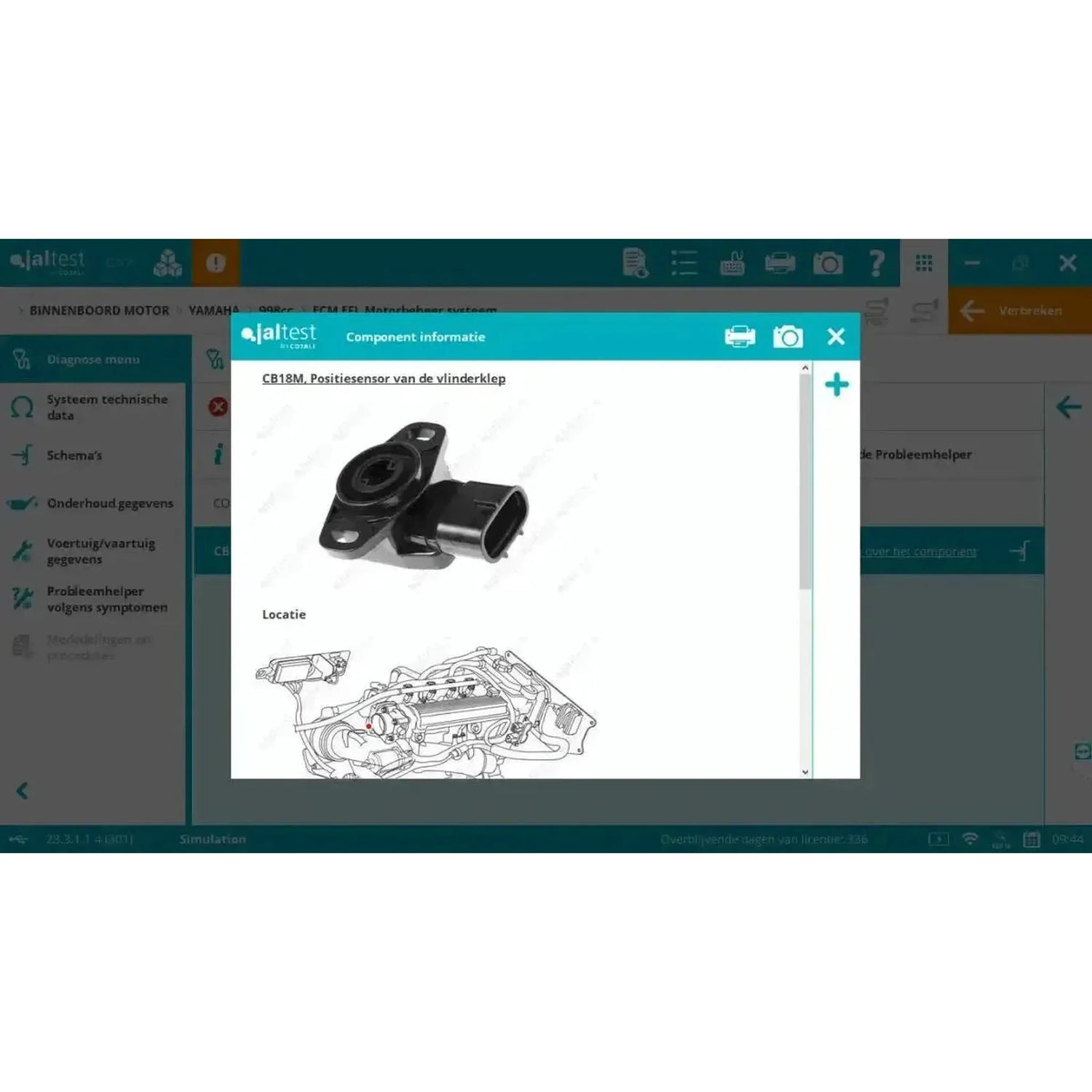

• Tekniska data: Åtdragningsmoment, justeringsdata, vätskespecifikationer och data för sensorer, aktuatorer och styrenheter.
• Reparationsguider per felkod: En steg-för-steg-guide för den hittade felkoden, med ledningskontroll, komponenttest och föreslagen lösning.
• Felsökare efter symptom: Sök utan felkod, enligt ett problem som svårt start, kraftförlust eller överhettning.
• Tekniska bulletiner: Meddelanden från Cojali om vanliga fel och återkommande problem per märke.
• Underhållsdata: Underhållsscheman på drifttimmar, med serviceprocedurer och byte av filter, propellrar, V-remmar, termostater och anoder.

Skillnaden från expertläget

Vanlig diagnos är läsning, mätning och styrning. I expertläge ändrar du dessutom parametrar i styrenheter: Kalibrering av sensorer och aktuatorer, inställning av driftparametrar och genomförande av inlärningsprocedurer. Det läget ingår här.

Kablar och dator

I väskan ingår 16-polig OBD-kabel för standardanslutningen. Till sjöss har ingen standardiserad OBD-anslutning någonsin varit obligatorisk, så nästan varje motortillverkare använder sin egen diagnostikuttag, även på nya motorer. Programvaran körs på en Windows-pc.

• Inombordskabelset (70002009): Åtta kablar — JDC527A, JDC603A, JDC604.9, JDC611A, JDC612A, JDC614A, JDC617A och JDC618A9.
• Volvo Penta: JDC527A för 6-polig anslutning på dieselmotorer med EDC1 och EDC CP, JDC611A för 6-polig EGCI-anslutning på bensinmotorer och JDC618A9 för KAD-, KAMD- och TAMD-motorer.
• Mercury och MerCruiser: JDC603A för bred 4-polig uttag, JDC604.9 för 10-polig MEFI-anslutning, JDC614A för 2-polig A9-uttag och JDC617A för SmartCraft G3-elektronik.
• Förlängningskabel JDC100B: En del av marinekablarna kräver JDC100B på en Jaltest Link V9; den ingår i denna väska.
• Bredare paket: Färtygskabelset 70002008 innehåller samma åtta kablar plus JDC601A, JDC608A, JDC609.9, JDC613A och JDC616A.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel du behöver bestäms av diagnostikanslutningen på motorn, inte av namnet på motorhuven. Kontrollera uttaget på själva motorn innan du beställer: Om det är 16-polig OBD2-anslutning räcker den medföljande JDC213.9; om det är ett märkespecifikt uttag, finns motsvarande kabel i listan ovan.

Licens och förnyelse

Programlicensen löper tolv månader från aktivering och förlängs sedan årligen med uppdateringslicensen (74602003). Så länge licensen är giltig får du alla nya programversioner och behåller åtkomst till teknisk information.

• Giltighetsperiod: Tolv månader från aktiveringen.
• Förlängning: Årligen, med uppdateringslicensen (74602003), varje gång för tolv nya månader.
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Diagnostiken fortsätter att fungera på den senast installerade versionen, men åtkomsten till teknisk information upphör. Cojali ger stöd för en utgången licens i ytterligare ett år.

Valfria tillägg

Förutom Inombord-modulen finns det tillägg som du beställer separat. De är inte nödvändiga för att diagnosticera, men utökar referensmaterialet, supporten eller räckvidden. Nedan ser du vad som hör till Marine.

• Jaltest ATS (70809004): Ett års åtkomst till Cojalis engelskspråkiga tekniska helpdesk. Förlängs automatiskt; kan sägas upp skriftligen trettio dagar före utgångsdatumet.
• Jaltest Central Services: Åtgärder som Cojalis specialister utför för dig, per tjänst.
• De andra Marine-modulerna: Marine Utombord (74502004) och Marine Jetski (74502005) kan läggas till separat, eller du tar Marine Full (74502001) som täcker alla fyra områdena på en gång.

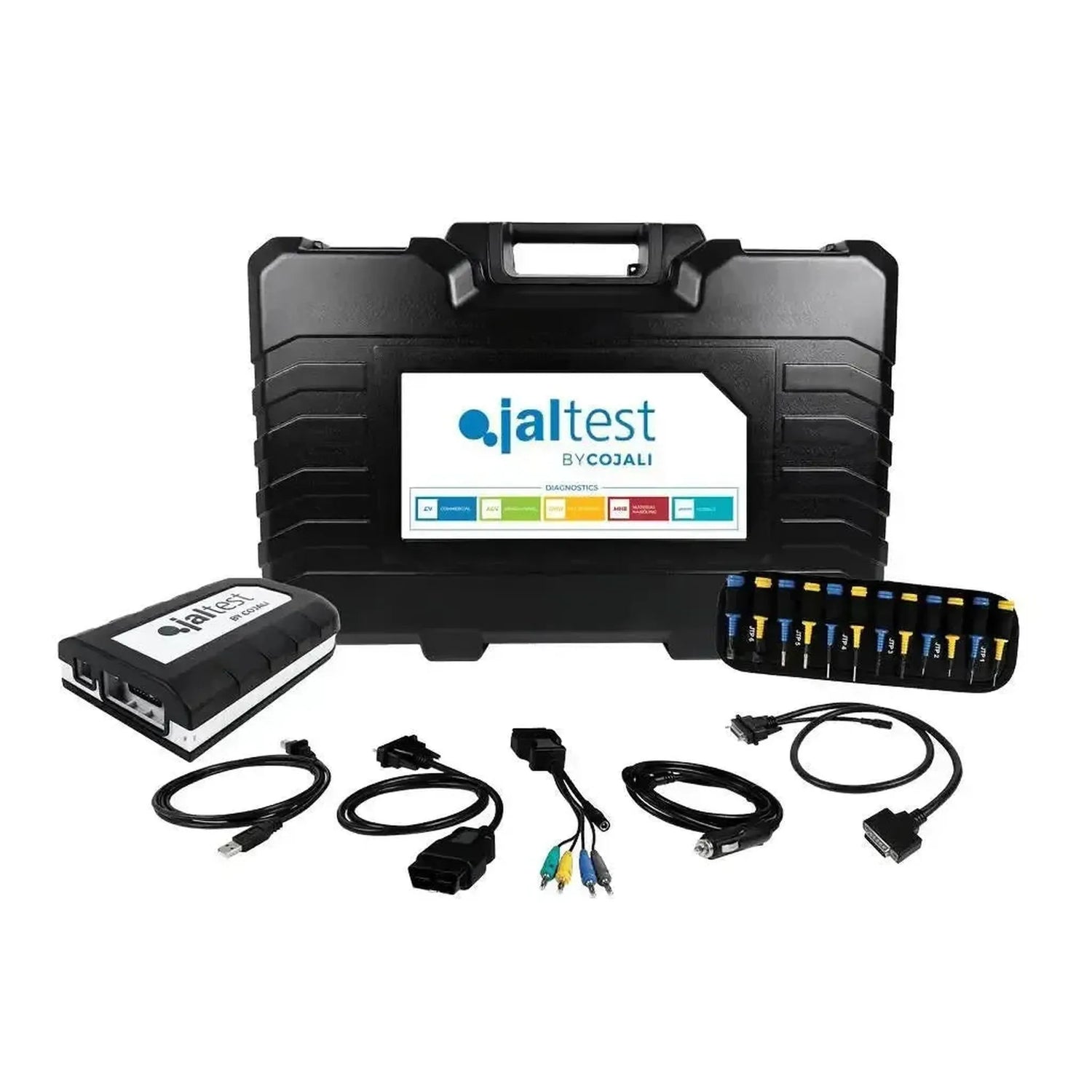

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2-övergångskabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C-övergångskabel | Gränssnitt
• 1x Jaltest (JDC100B) | Link V9 26-polig DB26 förlängningskabel (250 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (74502003) | Marin (Inombordsmotor) | Programvaruaktivering
• 1x Jaltest (74502015) | Marin (Inombordsmotor) | Programvarulicens
• 1x Jaltest INFO Online Marin (29479)
