Jaltest Marina (Jetski) diagnostikapparaten

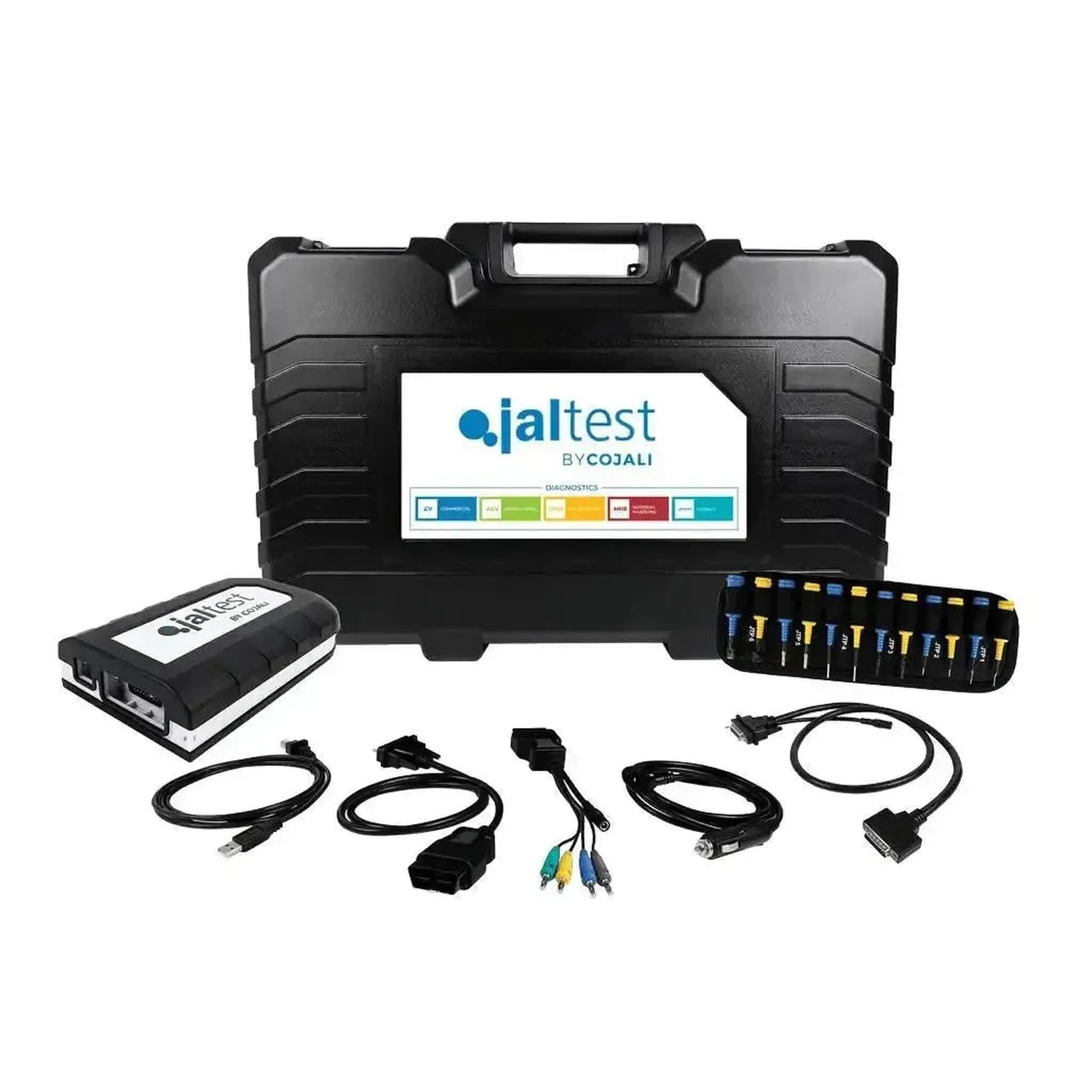

Vad som ingår i förpackningen

Väskan innehåller **maskinvaran** som du använder för att skapa anslutningen, och **programvararättigheterna** som låser upp **Jetski-modulen**. Maskinvaran är identisk med den lösa uppsatsen **70001053**; skillnaden mellan de fyra **Marine-läsapparaten** ligger i **programvarumodulen** och inte i **väskan**. Nedan anges vad varje del är och vilket **referensnummer** som hör till det.

Maskinvara

• **Jaltest Link V9 (70001015):** Diagnostikgränssnittet som du ansluter till motorns diagnostikuttag, med 26-polig DB26 till kabeln och USB-C till datorn.
• **Multipin Kit Jaltest Marine (70002007):** Tjugo multipins JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och matningskabeln JDC10AM2 med batteriklemmar. Damit prickar du direkt in i en kontakt för vilken det inte finns någon egen diagnostikkabel.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel på 250 cm (JDC100B):** Med 26-polig DB26-kontakt, den breda kontakten på själva Link. Två och en halv gång så lång som JDC100 i de andra Jaltest-väskorna, eftersom motorn sällan ligger nära den plats där laptopen står ombord.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• **Programvara (74502005):** Engångsköpet som låser upp Jetski-modulen.
• **Licensaktivering, tolv månader (74502017):** Rätten att använda det första året.
• **INFO Online Marine (29479):** Den tekniska informationen till programvaran. Ingår och är inte tillgänglig separat; kostnadsfritt från 2026.
• **Jaltest GRP:** Cojalis verkstadsprogramvara för kunder, fartyg och rapporter.

En **laptop** och **marinekablarna** ingår inte här. Se **Kablar och dator** längre ner på denna sida.

Vilka motorer och system

Jaltest Marine Jetski täcker **vattenskoter**, inom vattensport även kallad **jetski** eller **PWC**. Ett märke i listan betyder att det finns **täckning**, inte att varje **modell** och **årgang** är helt understödd. Indelningen per **världsdel** gäller det land där märket kommer ifrån, inte den nuvarande ägaren.

Vattenskotrar

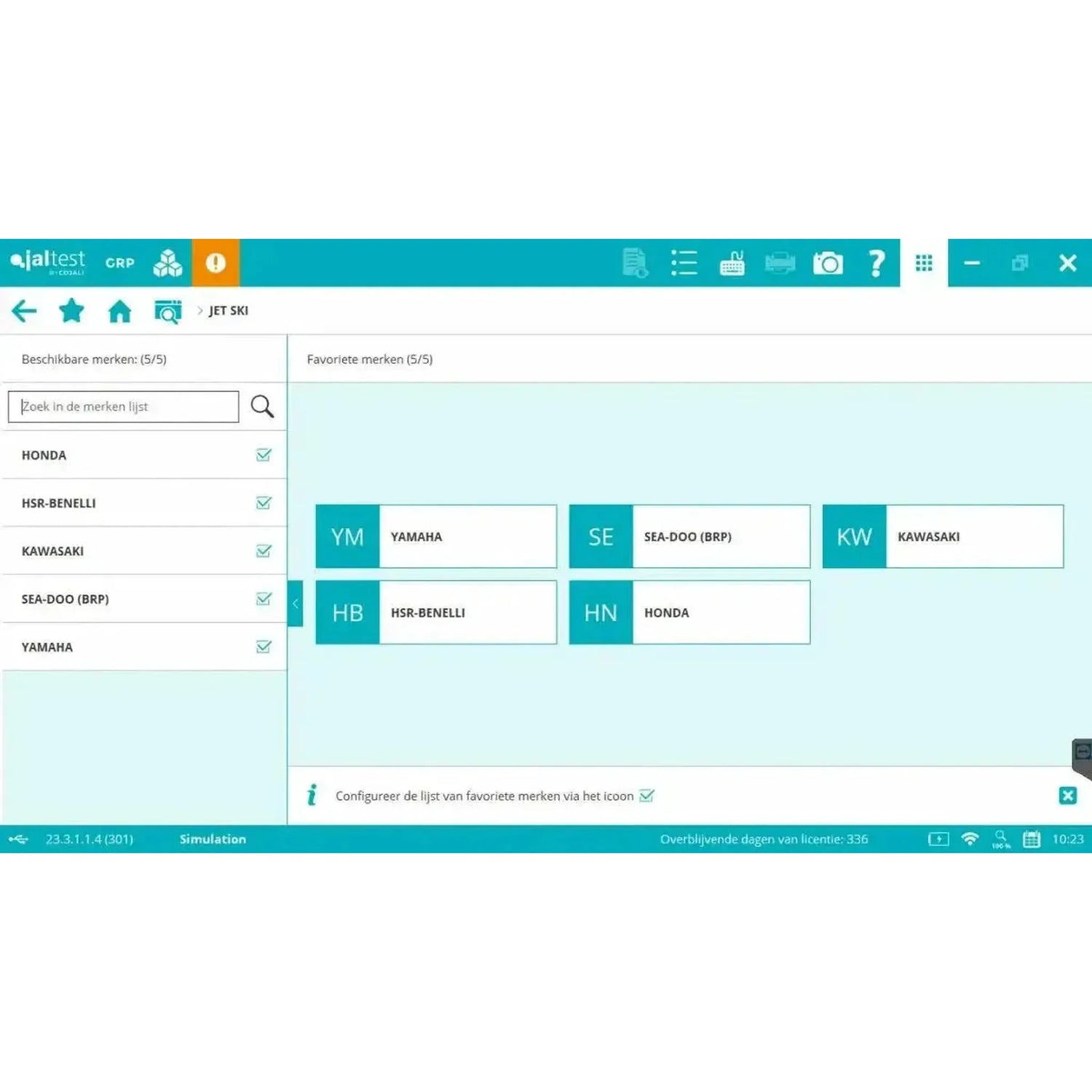

**Välkända märken** bland **vattenskotrarna** i **täckningen** för **Jaltest Marine Jetski**: Honda, Kawasaki, Sea-Doo (BRP) och Yamaha.

Alla **5 märken vattenskotrar**, uppdelat per världsdel:

**Europeisk** omfattar **Storbritannien**, **Turkiet** och **Ryssland**. **Kinesisk** är skild från **Asiatisk**, som inkluderar Japan, Sydkorea och Indien. Indelningen gäller märkets **ursprungsland** och inte den nuvarande **ägaren**, och motorbyggare får sin egen lands region.

Systemen ombord

• **Motorstyrning:** Regelelement för motorn, inklusive Yamaha ECM EFI, Sea-Doo ECM och Kawasaki ECU DFI för direktbränsleinspirutning.
• **Broms- och backningssystem:** Sea-Doo iBR och Yamaha RiDE, med RiDE SCU som eget regelelement.
• **Nyckelssystem:** Sea-Doo D.E.S.S.-nycklar, inställbara som vanlig nyckel, inlärningsnyckel med begränsad effekt eller hyrnyckel.
• **Multiplexmodul:** Sea-Doo MPEM, som styr strömfördelning och säkerhet ombord.
• **Instrumentpanel:** Sea-Doo INS, displayen med driftsdata.
• **Styrinrättning:** Styrvinkelssensor, som krävs för broms- och backningssystemet.
• **Gasklaff:** Gasklaffpositionssensor (TPS), som bestämmer accelerationen.

De fyra Marine-läsapparaterna sida vid sida

De fyra Marine-läsapparaterna använder samma väska 70001053 och samma Jaltest Link V9; skillnaden ligger helt i programmodulen. Nedan ser du per sats vad den täcker, så att du kan se vilken som passar ditt arbete.

Vad du kan göra med det

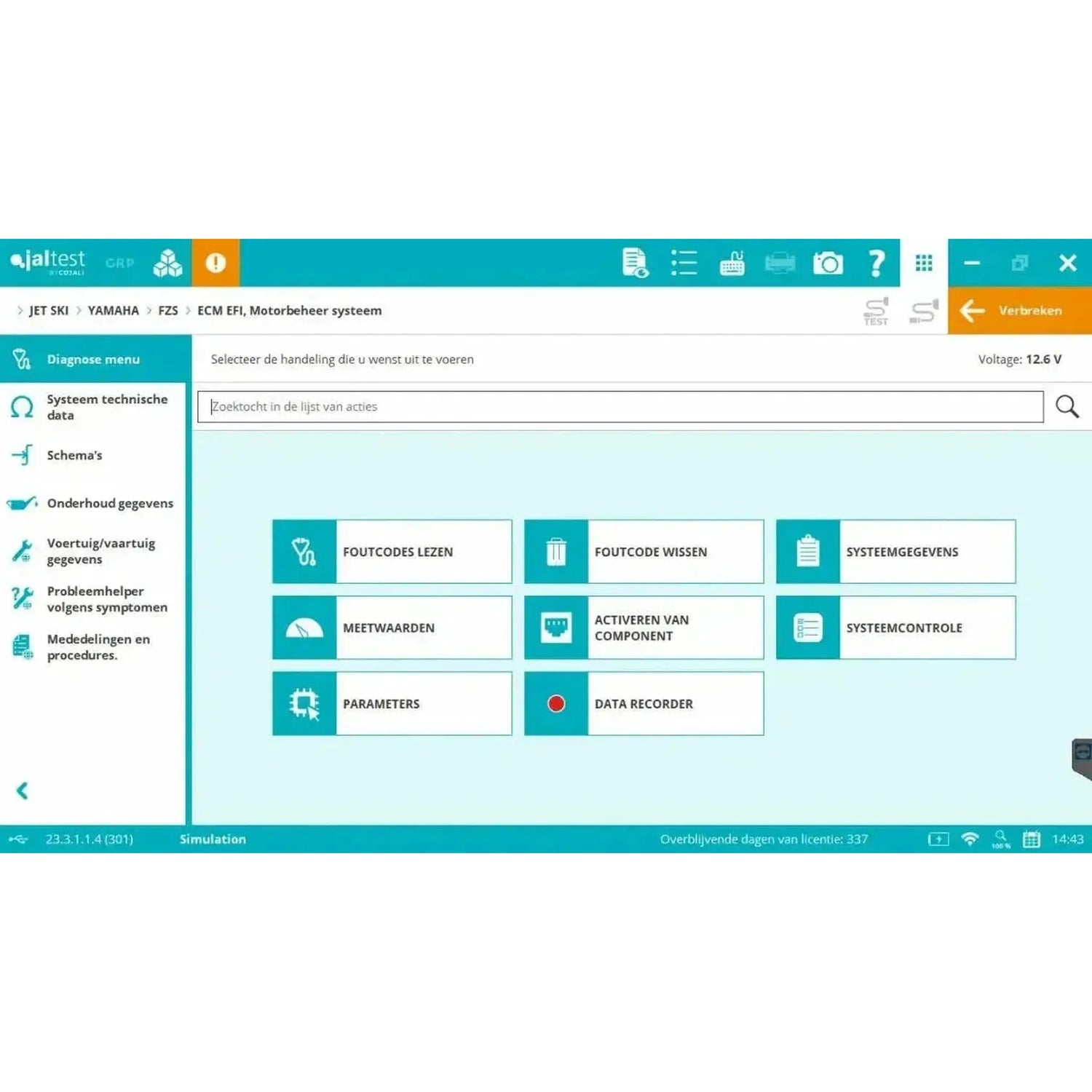

Med **Jetski-modulen** läser du ut **regelelement**, följer **mätvärden** live och styr **komponenter**. Dessutom ingår en **referensguide** med **scheman**, **felsökarguider** och **underhållsdata** för det system du arbetar med.

Diagnos och service

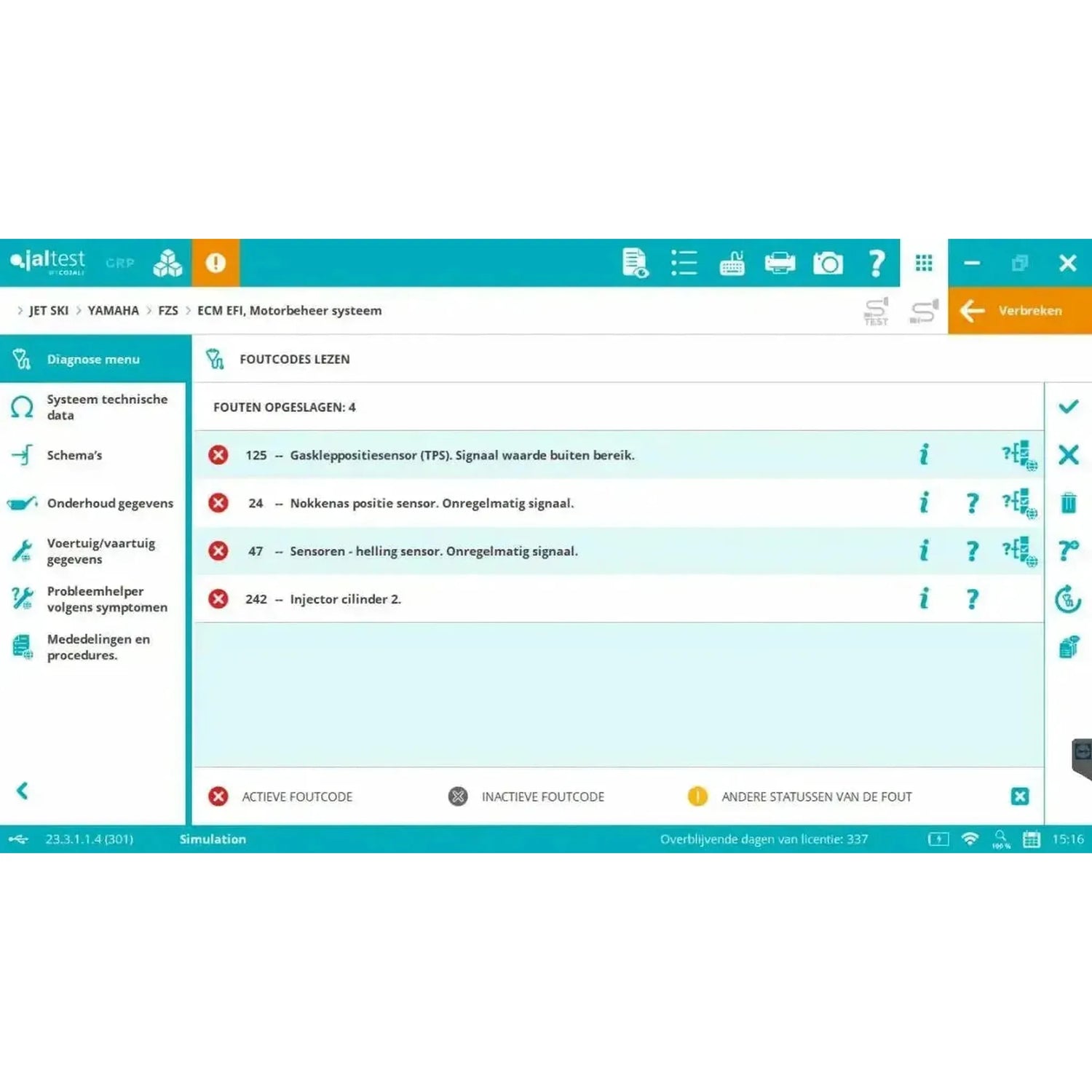

• Läs och rensa felkoder: Felminnet i styrenheten, med aktiva, inaktiva och permanenta koder samt beskrivning för varje kod.
• **Mätvärden:** Motordrag, bränsletryck, gasklaffposition och broms- och backningssystemets position, i siffror eller diagram.
• **Komponentstyrning:** Injektorer, bränslepump och iBR- och RiDE-systemets drift styrning riktad för att bedöma deras funktion.
• ECU-data: Deletnummer, serienummer, programversion och totalt antal drifttimmar för styrenheten.
• **Underhåll och service:** Lägga till, ta bort och ställa in D.E.S.S.-nycklar som vanlig nyckel, inlärningsnyckel eller hyrnyckel, och återställa underhållsräknaren.
• **Kalibrering och inlärningsprocedurer:** Kalibrera Sea-Doo iBR och Yamaha RiDE, lära in styrvinkelssensorn och kalibrera gasklaffpositionssensorn.

Teknisk information, inräknad

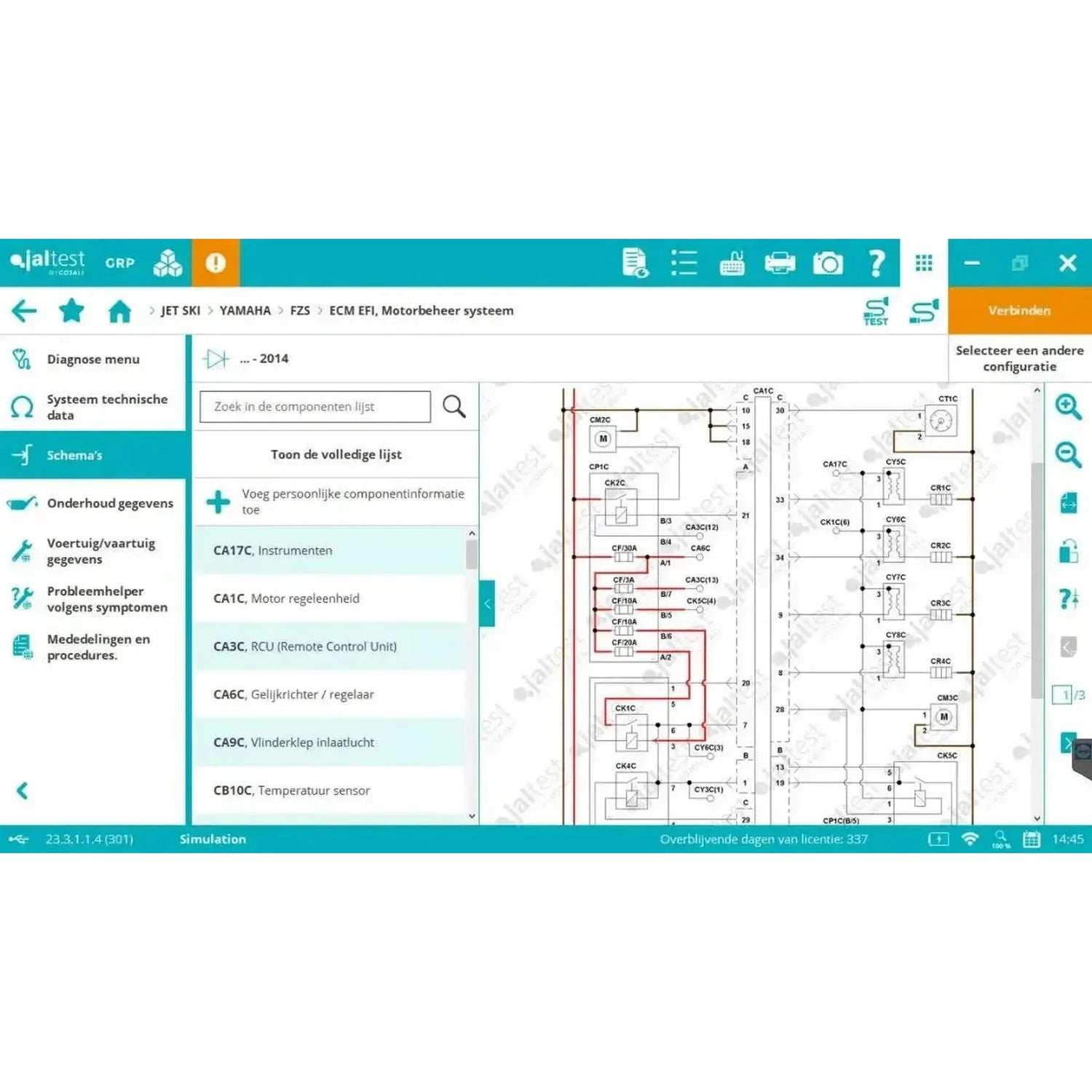

• Scheman: Motorsystemets elscheman, med klickbara säkringar, jordanslutningar, sensorer, styrenheter och ledningar.

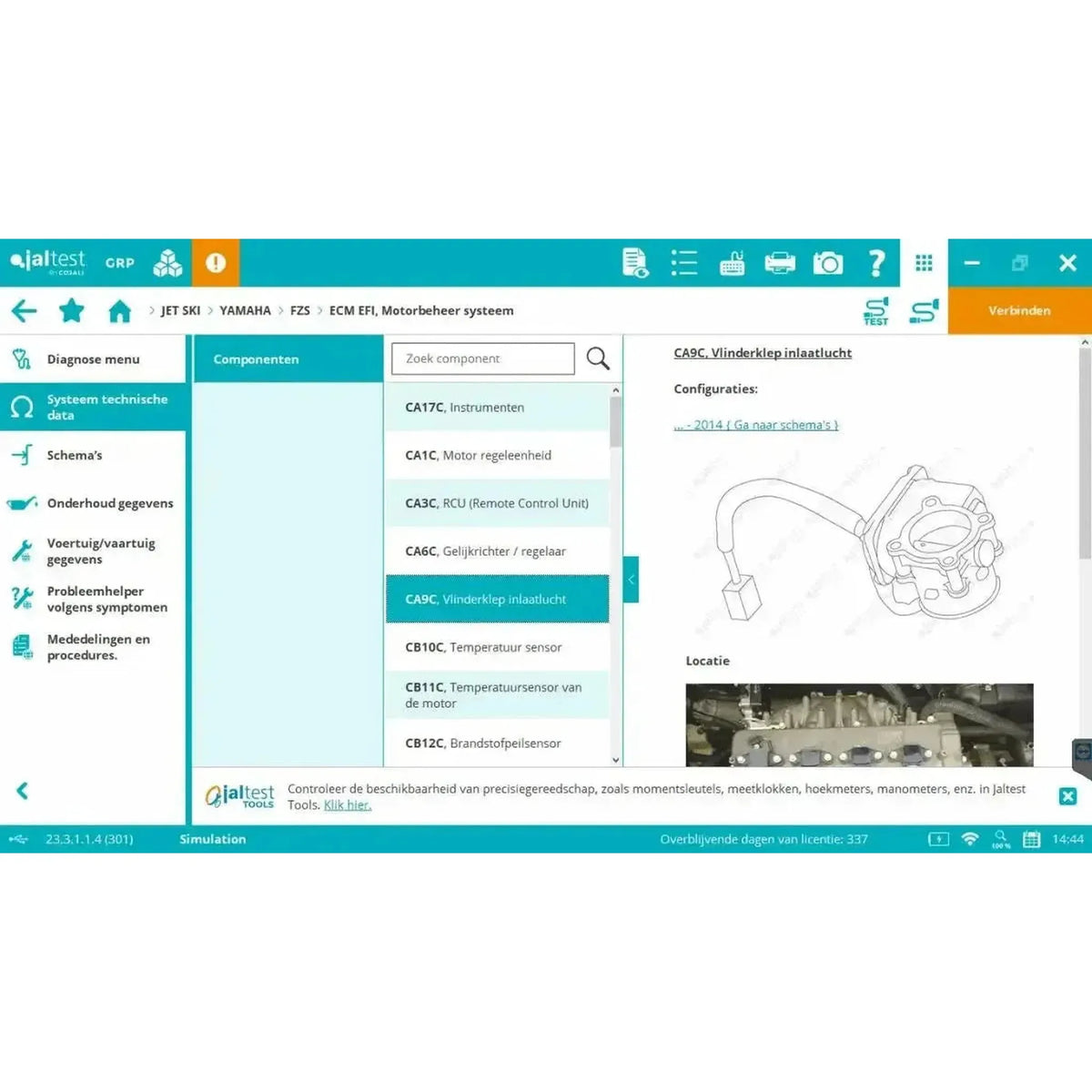

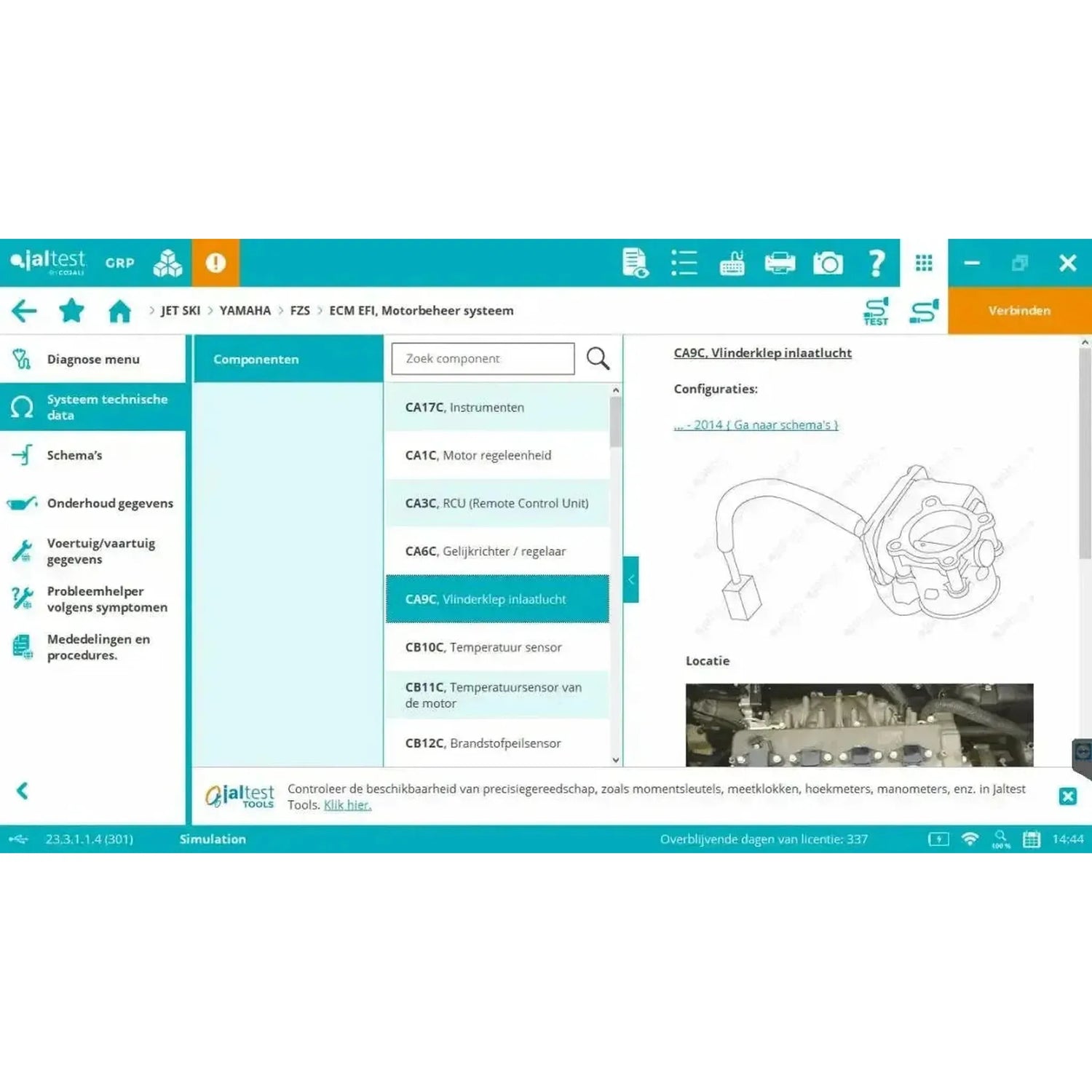

• Tekniska data: Åtdragningsmoment, justeringsdata, vätskespecifikationer och data för sensorer, aktuatorer och styrenheter.
• Reparationsguider per felkod: En steg-för-steg-guide för den hittade felkoden, med ledningskontroll, komponenttest och föreslagen lösning.
• Felsökare efter symptom: Sök utan felkod, enligt ett problem som svårt start, kraftförlust eller överhettning.
• Tekniska bulletiner: Meddelanden från Cojali om vanliga fel och återkommande problem per märke.

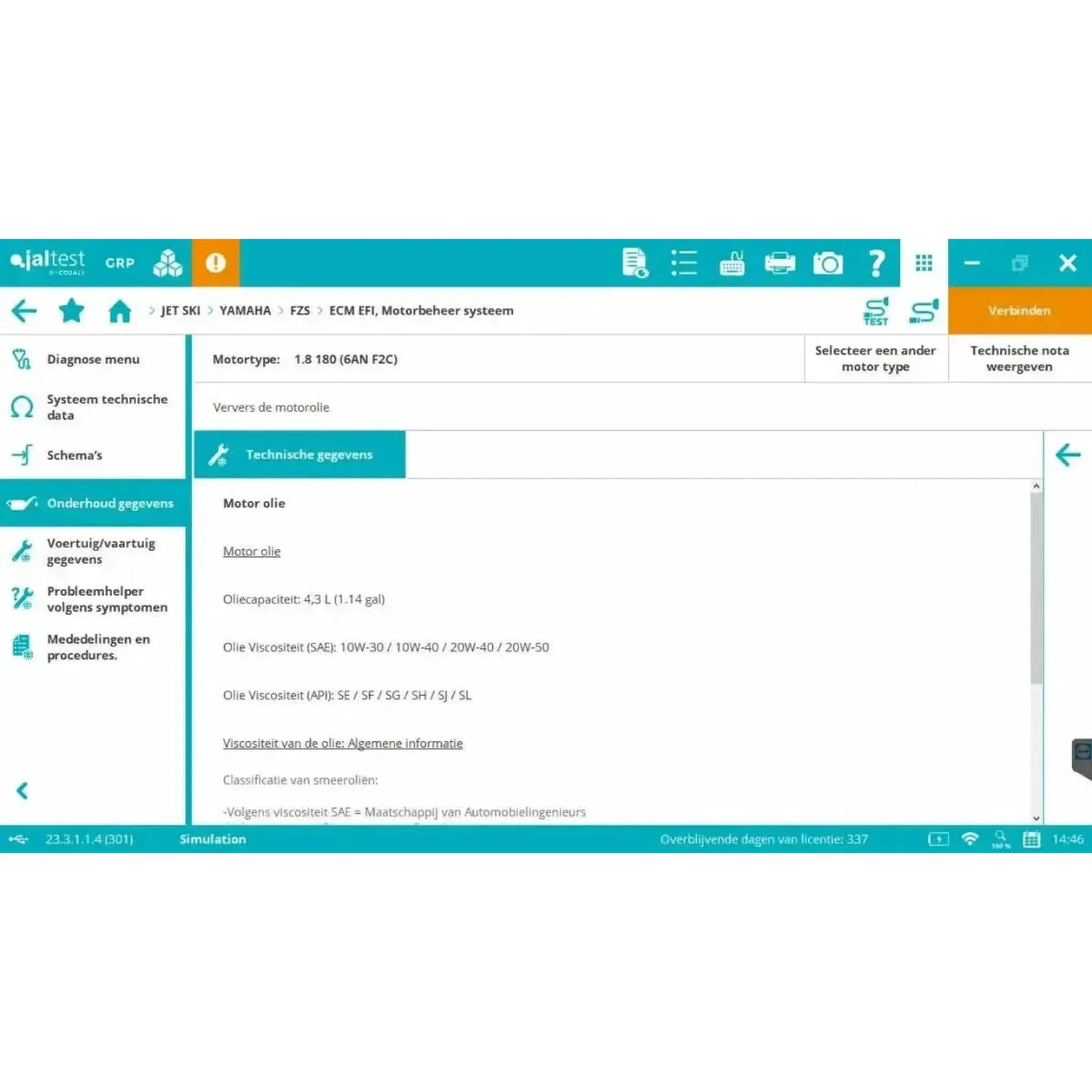

• Underhållsdata: Underhållsscheman på drifttimmar, med serviceprocedurer och byte av filter, propellrar, V-remmar, termostater och anoder.

Skillnaden från expertläget

Vanlig diagnos är läsning, mätning och styrning. I expertläge ändrar du dessutom parametrar i styrenheter: Kalibrering av sensorer och aktuatorer, inställning av driftparametrar och genomförande av inlärningsprocedurer. Det läget ingår här.

Kablar och dator

I väskan ingår 16-polig OBD-kabel för standardanslutningen. Till sjöss har ingen standardiserad OBD-anslutning någonsin varit obligatorisk, så nästan varje motortillverkare använder sin egen diagnostikuttag, även på nya motorer. Programvaran körs på en Windows-pc.

• **Vattenscooterkabeluppsatsen (29985):** Sex artiklar — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M och JDC662M. **Yamaha-kabeln JDC601A** ingår inte, och uppsatsen levereras med **Full-** och **fartygsversionen**; beställ kablarna separat för denna modul.
• **Diagnosekablar:** JDC602A för Sea-Doos 6-polig kontakt, som låser upp iBR, MPEM, ECM och INS, och JDC610A för Kawasakis 4-polig kontakt med ECU DFI bakom.
• **Nyckelprogrammering:** JDC660M för Sea-Doos D.E.S.S.-nycklar, JDC661M för Yamaha och JDC662M för Kawasaki; det är nyckelstationer, inte diagnosekablar.
• Yamaha-diagnostikkabel: JDC601A ingår inte i denna uppsättning utan finns i båtkabelsettet 70002008 och utombordsmotor-kabelsettet 70002025.
• Förlängningskabel JDC100B: Kabeln på 250 cm från väskan ger arbetsutrymme mellan jetskin och platsen där bärbara datorn står.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel du behöver bestäms av diagnostikanslutningen på motorn, inte av namnet på motorhuven. Kontrollera uttaget på själva motorn innan du beställer: Om det är 16-polig OBD2-anslutning räcker den medföljande JDC213.9; om det är ett märkespecifikt uttag, finns motsvarande kabel i listan ovan.

Licens och förnyelse

Programvarulicensen gäller i tolv månader från aktiveringen och förnyas sedan årligen med uppdateringslicensen (74602005). Så länge licensen är giltig får du alla nya programvaruversioner och behåller åtkomsten till teknisk information.

• Giltighetsperiod: Tolv månader från aktiveringen.
• Förnyelse: Årligen med uppdateringslicensen (74602005), varje gång för tolv nya månader.
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Diagnostiken fortsätter att fungera på den senast installerade versionen, men åtkomsten till teknisk information upphör. Cojali ger stöd för en utgången licens i ytterligare ett år.

Valfria tillägg

Jetski-modulen kan utökas med tillägg som du beställer separat. De krävs inte för att diagnostisera, men utökar referensmaterialet, supporten eller omfattningen. Här ser du vad som tillhör Marine.

• Jaltest ATS (70809004): Ett års åtkomst till Cojalis engelskspråkiga tekniska helpdesk. Förlängs automatiskt; kan sägas upp skriftligen trettio dagar före utgångsdatumet.
• Jaltest Central Services: Åtgärder som Cojalis specialister utför för dig, per tjänst.
• De andra Marine-modulerna: Marine Inombordsmotor (74502003) och Marine Utombordsmotor (74502004) kan läggas till var för sig, eller du väljer Marine Full (74502001) direkt, som täcker alla fyra områdena.

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 adapterkabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C adapterkabel | Gränssnitt
• 1x Jaltest (JDC100B) | Link V9 26-polig DB26 förlängningskabel (250 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (74502005) | Marine (Jetski) | Programvaruaktivering
• 1x Jaltest (74502017) | Marine (Jetski) | Programvarulicens
• 1x Jaltest INFO Online Marin (29479)
