Upptäck liknande produkter: Fordon OBD-förlängningskablar och adaptrar, Jaltest, Jaltest förlängningskablar och adaptrar
Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Crown 6-polig OBD – 16-polig OBD2 Adapterkabel | Lyft- och lyftanordningar

€168,95 inkl.
€139,63 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

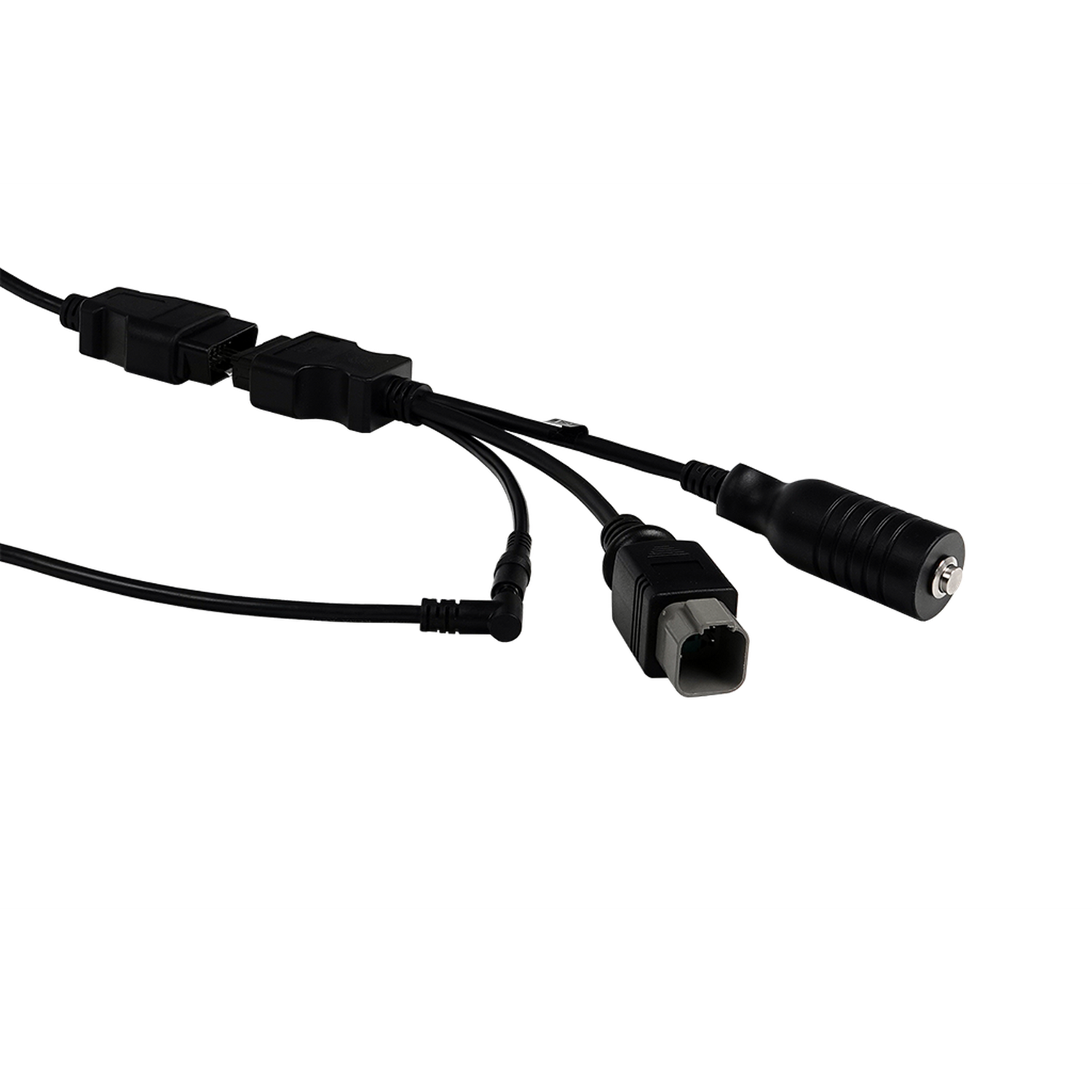

Jaltest JDC574A9 ansluter 6-polig diagnosuttaget på Crown-lagertruckar och gaffeltruckar till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. Bakom OBD2-höljet delar sig kabeln i tre grenar: en grå förseglad kontakt med en grön stifthållare, en rund kontakt med en central stift och en liten rund kontakt. Alla tre grenarna hör till samma kabel.

Med kabeln ansluten når Jaltest-programvaran Zapi TPM-effektmodulerna som styr kör- och lyftdrivningen i de eldrivna truckarna, i både CAN- och RS232-utförande, och på CD-dieselserien motorstyrningen DL03. Tyngdpunkten ligger på eldrivna truckar. Kabeln omfattas av Jaltest MHE.

FÖRDELAR

✔Når Zapi TPM-effektmodulerna i de eldrivna Crown-truckarna, i både CAN- och RS232-utförande.
✔Därmed användbar över flera generationer: äldre truckar kommunicerar seriellt, nyare via CAN.
✔På CD-dieselserien även motorstyrningen DL03 (CAN).
✔Håller reda på servicintervallen och utförda arbeten, med en servicerapport.

ATT TÄNKA PÅ

✕Effektmodulen ZPM (CAN) ingår visserligen i Crown-täckningen, men utan diagnosfunktioner.
✕På dieseltruckarna i CD-serien gäller täckningen motorstyrningen; de eldrivna serierna har däremot ingen motorstyrning.
✕Endast för Crown-uttaget; andra truckmärken har en egen kontakt.
✕Utöver den grå kontakten har kabeln två runda kontakter, som du inte använder på varje truck.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som servar Crown-lagertruckar och gaffeltruckar. Vilka system som finns varierar per serie och drivning; nedanstående enheter ingår i Jaltest MHE-täckningen för Crown.

Styrenheter du kan komma åt

  • Zapi TPM (CAN): Effektmodul, kör- och lyftdrivning.
  • Zapi TPM (RS232): Samma modul, seriell.
  • DL03 (CAN): Motorstyrning CD-serien.

Vad du kan göra

  • Felkoder: Läsa och radera per styrenhet.
  • Mätvärden: Visas i siffror och diagram.
  • Service: Håll reda på intervallen, med rapport.
  • Ytterligare åtgärder: Där Jaltest erbjuder dem.

Så här använder du den

  1. Hitta uttaget: Leta upp 6-polig uttaget i hytten eller vid förarplatsen.
  2. Välj rätt gren: Håll den grå kontakten och de runda grenarna bredvid uttaget.
  3. Anslut: Sätt in rätt gren i uttaget på trucken.
  4. Koppla Link: Anslut OBD2-sidan till diagnoskabeln för Jaltest Link.
  5. Läsa ut: Starta trucken och välj märket Crown samt serien i Jaltest MHE.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar på varje Crown-truck med 6-polig diagnosuttag. Nedanstående serier tas upp av Jaltest i MHE-täckningen.

Crown:

  • SC 5200 och SC 6200: Eldriven gaffeltruck.
  • RC 5500: Ståtruck.
  • RR 5700 och RD 5700: Reachtruck.
  • TSP 6000: Truck för smala gångar.
  • CD-serien: Dieselgaffeltruck.
  • CG-serien: Gas- och bensingaffeltruck.
💡
Bra att veta: Diagnosuttaget sitter i hytten eller vid förarplatsen på trucken. Du känner igen rätt gren på den grå förseglade kontakten med den gröna stifthållaren. Håll den bredvid uttaget på trucken innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC574A9) | Crown 6-polig OBD - 16-polig OBD2 adapterkabel | Lyft- och hissutrustning

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lyft- och hissanordning

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
6-poligt OBD

Diagnosfunktioner

Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata

Användning

Referensnummer
JDC574A9

Övriga specifikationer

Användningsområde
Crown lager- och gaffeltruckar
Styrenheter
Zapi TPM (CAN och RS232) effektmoduler, DL03 (motorstyrning); ZPM (CAN) utan diagnosfunktioner
Krävs för användning
Jaltest Link med licens för Jaltest MHE
