Jaltest  |  SKU: JDC544A

Jaltest (JDC544A) | Hyster 8-polig OBD – 16-polig OBD2 adapterkabel | Arbetsfordon

€227,95 inkl.
€188,39 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

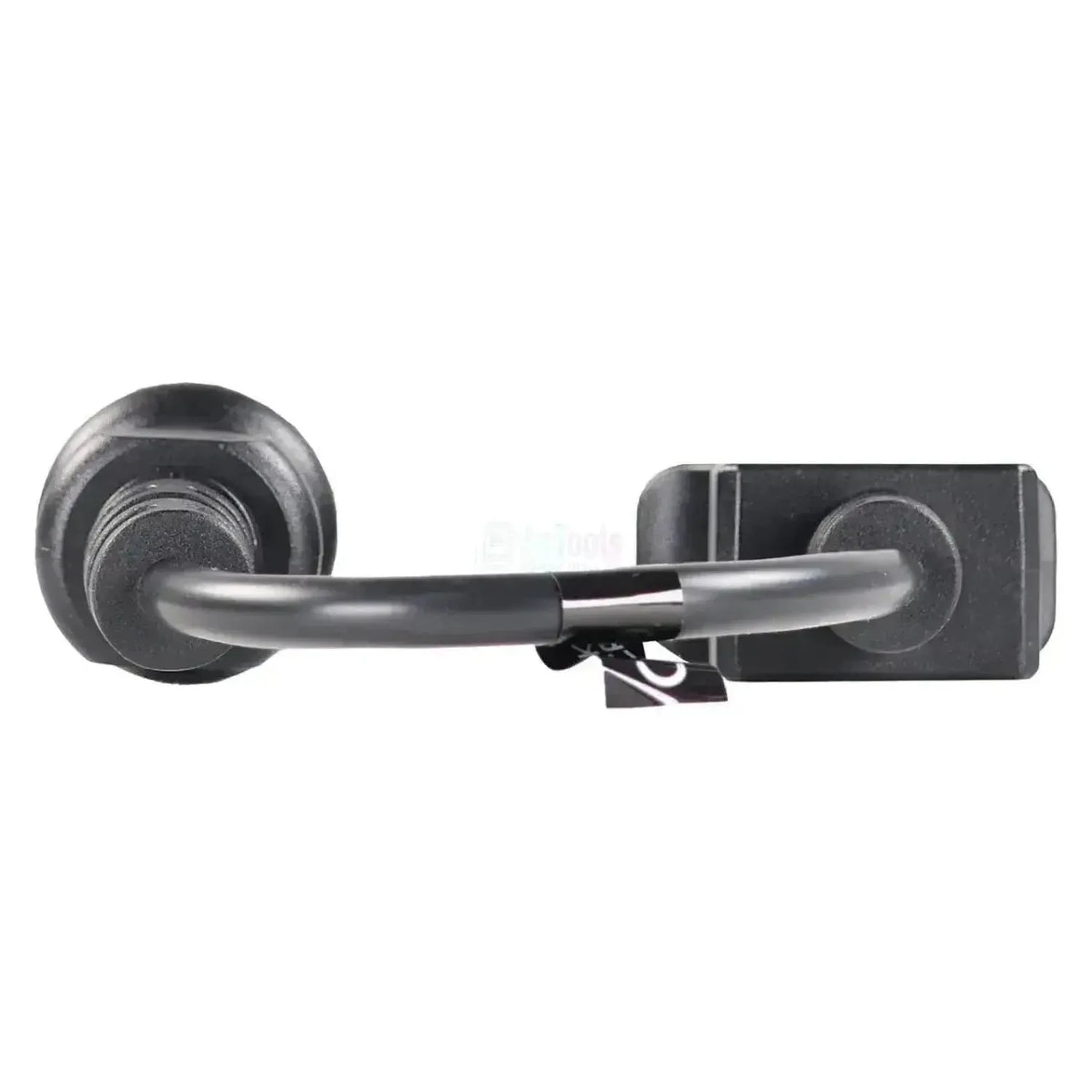

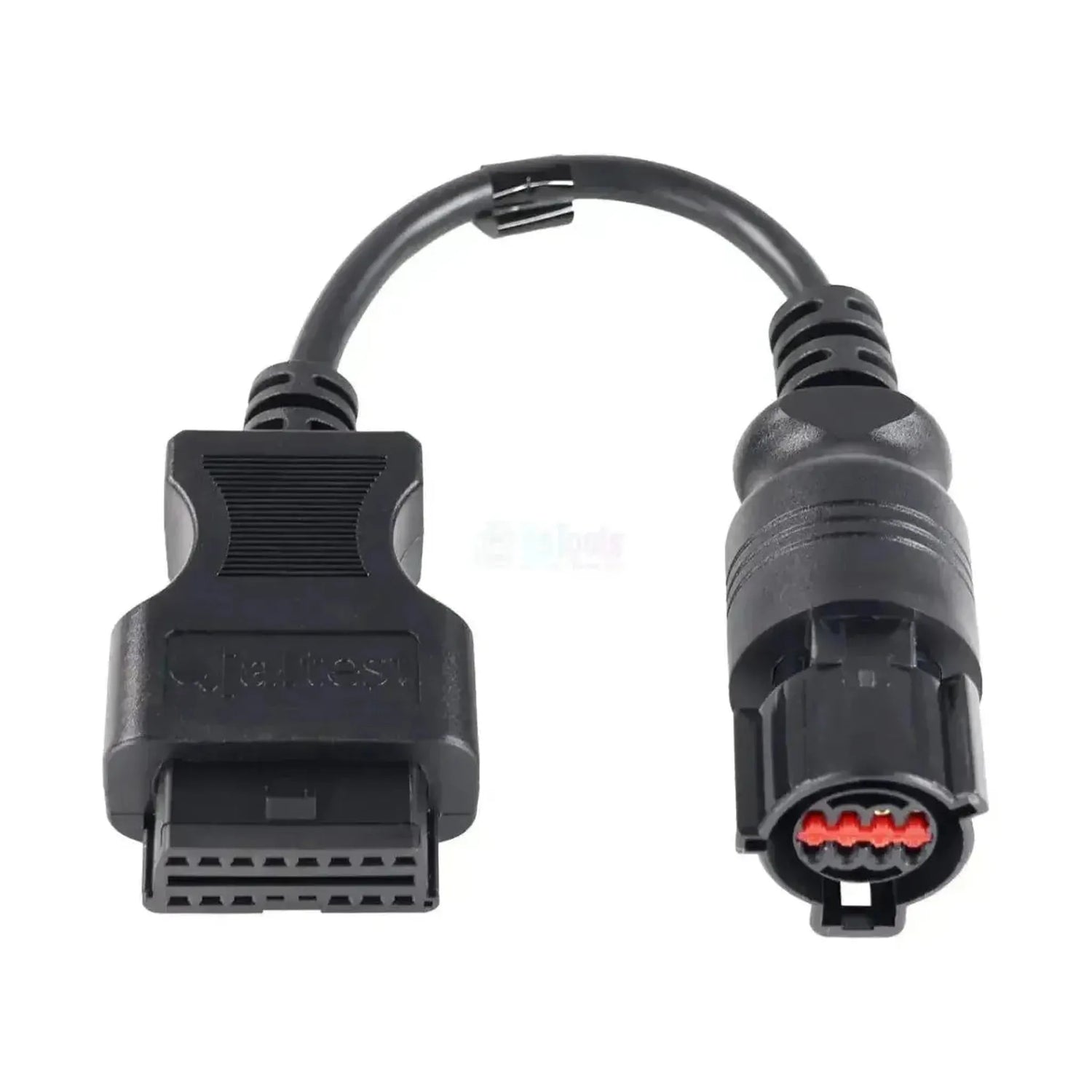

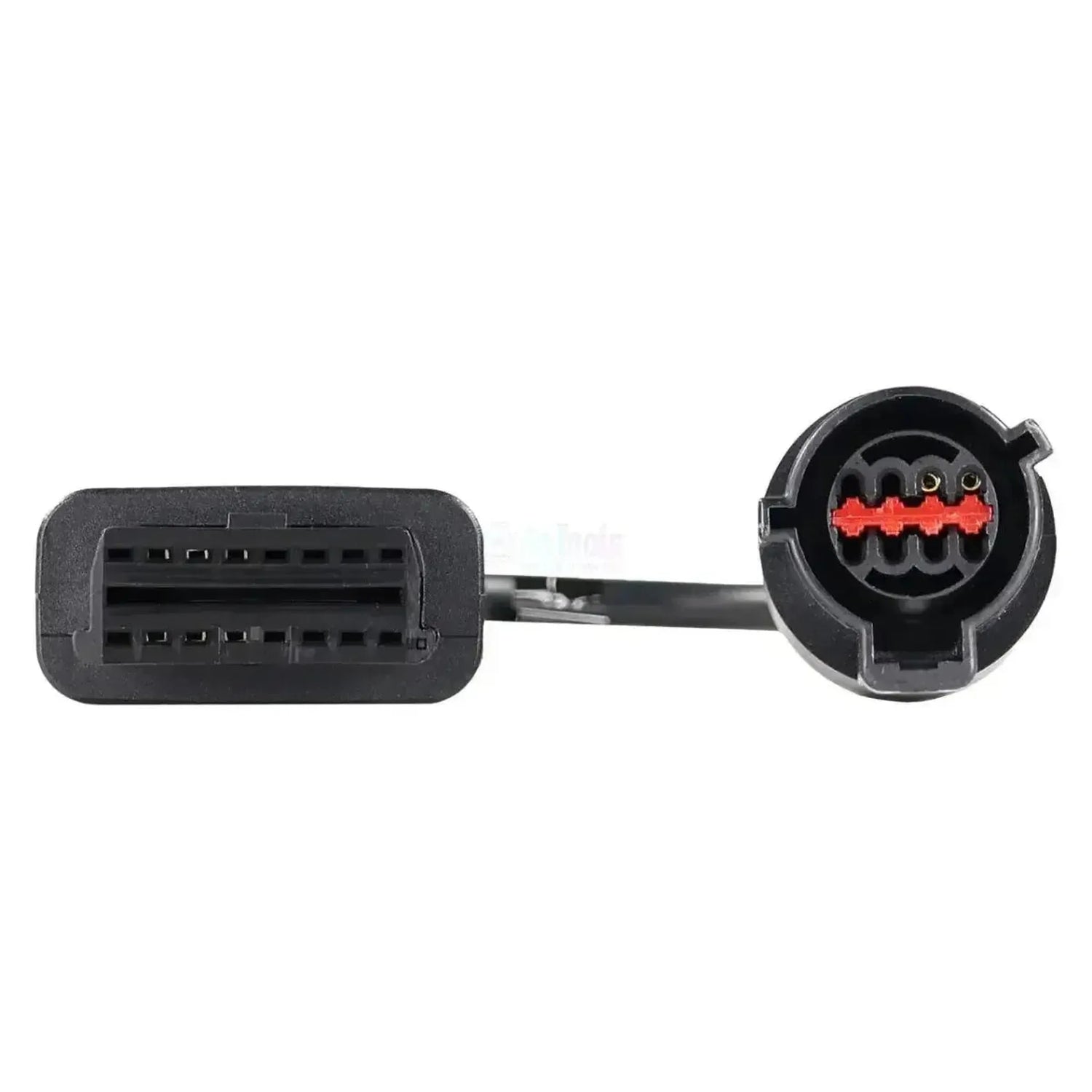

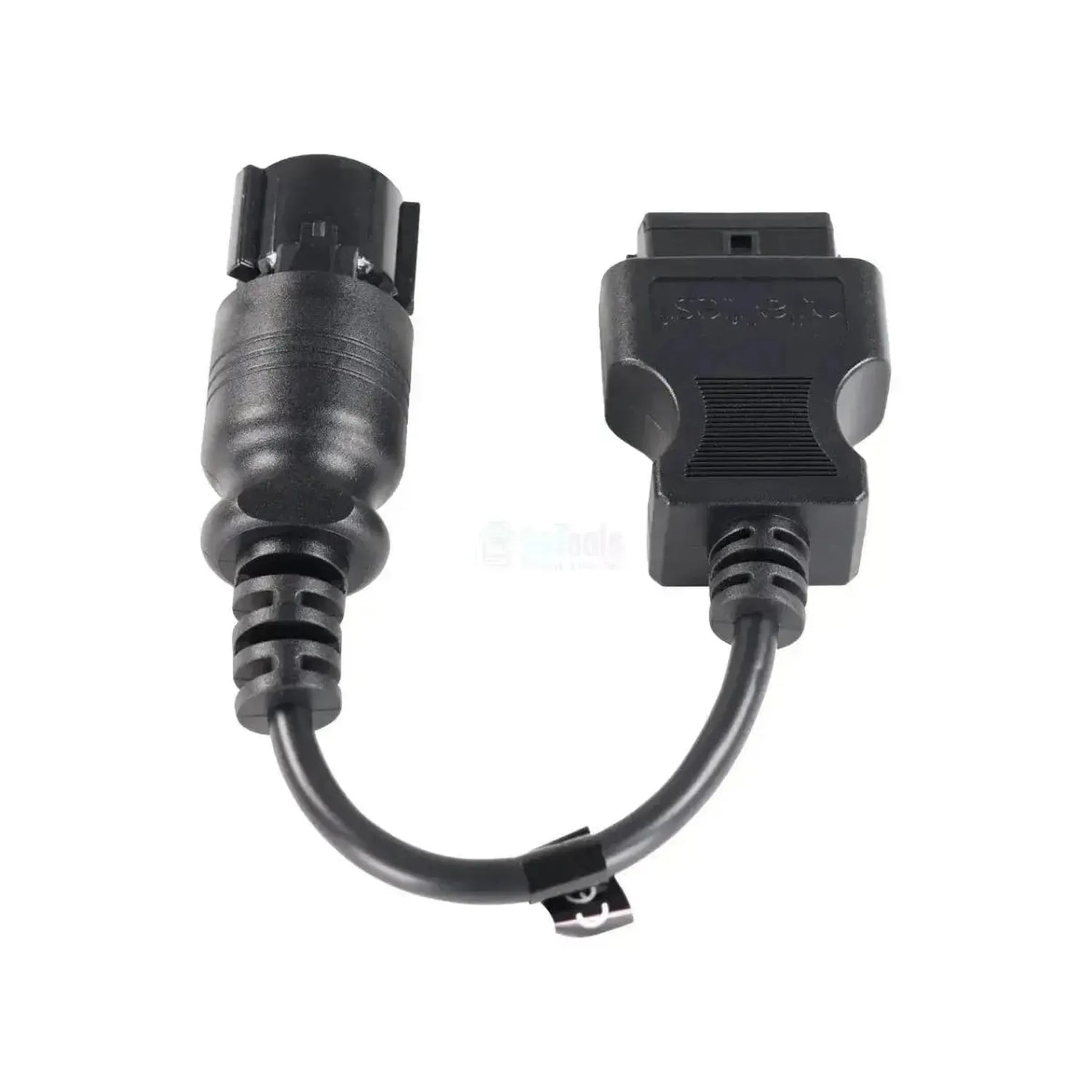

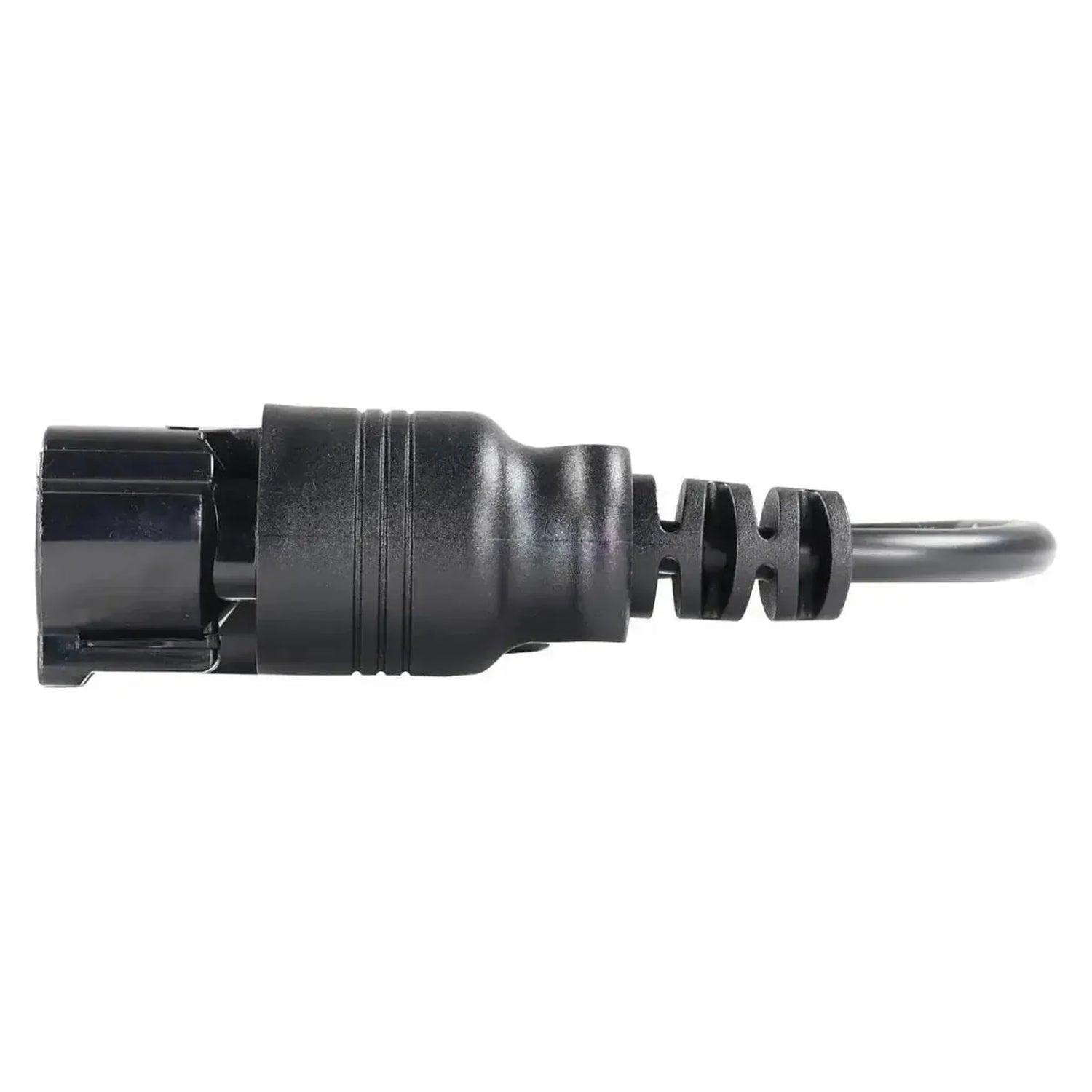

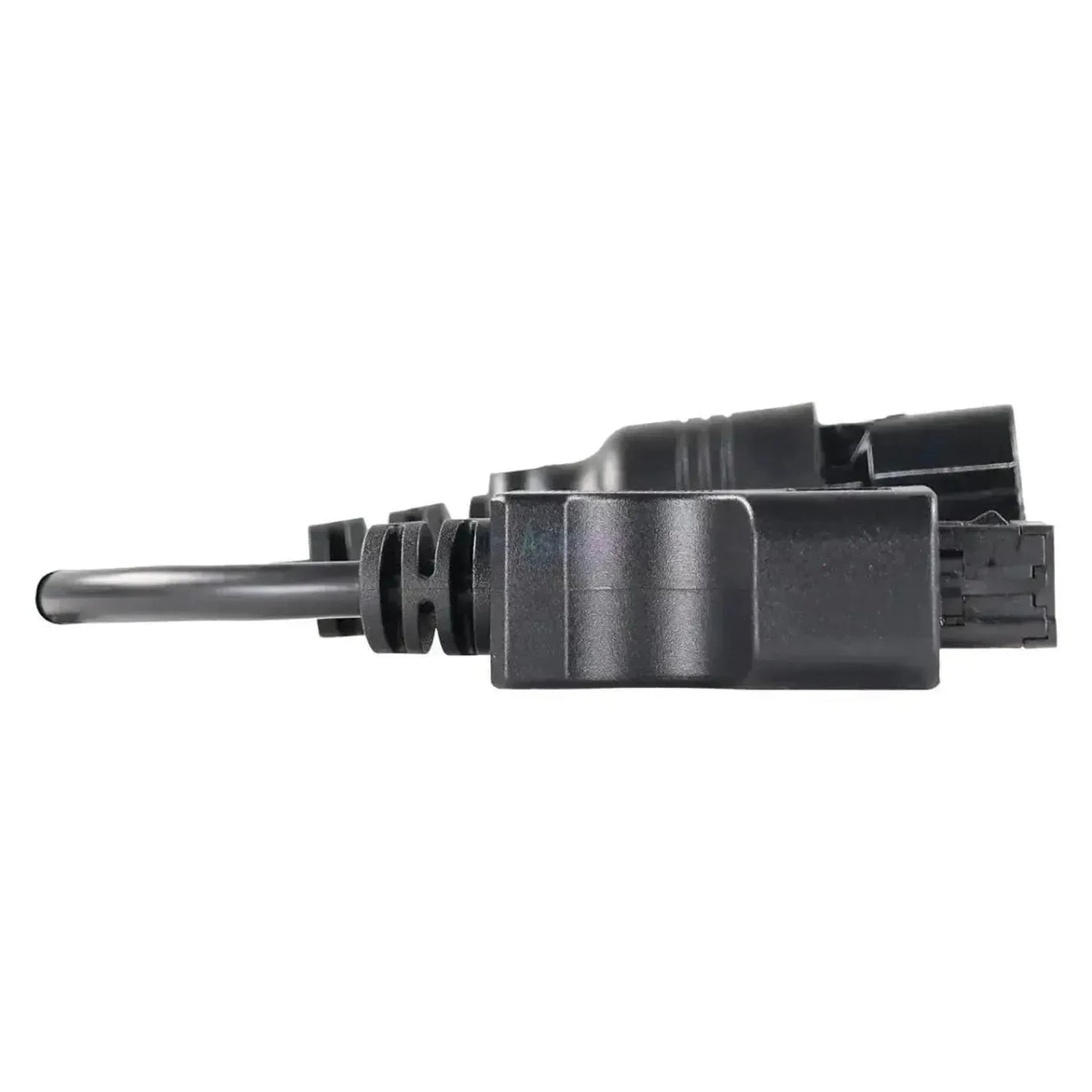

Med Jaltest JDC544A ansluts 8-polig diagnosanslutning på Hyster-gaffeltruckar med EControls-motorstyrning till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På fordonssidan sitter en rund svart kontakt med åtta poler i två rader om fyra, en röd tätning i fronten och en rektangulär låsflik upptill. Kabeln mäter 28 till 30 cm.

Bakom den enda anslutningen finns två styrenheter: EControls ECM 4G-motorstyrningen i LPG- och bensinversionerna samt VECU, truckens centrala fordonsdator. På motorstyrningen läser Jaltest-programvaran felkoder, mätvärden och serviceuppgifter; på VECU begränsas det till felkoder och mätvärden. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest MHE och Jaltest OHW.

PLUSPUNKTER

✔Är gjord för EControls ECM 4G-motorstyrningen i Hysters LPG- och bensinmotorer.
✔Når förutom motorn även VECU, truckens centrala fordonsdator.
✔Via EControls-motorstyrningen går också serviceintervallen att se.
✔Fungerar med både Jaltest Link V8.1 och Link V9, och är användbar under MHE- och OHW-modulen.

ATT BEAKTA

✕Endast för den runda 8-polig anslutningen med röd tätning; dieselversioner med en annan motorstyrning kräver en annan kabel, och EDC Yanmar ingår visserligen i Hyster-täckningen men utan stödda diagnosfunktioner.
✕Byt inte ut den mot JDC557A9: Det är Hyster/Yale-kabeln med den runda 3-polig kontakten för maskindatorn VSM, som endast fungerar med Jaltest Link V9.
✕På VECU finns inga serviceuppgifter; de är endast tillgängliga via EControls-motorstyrningen.
✕För användning krävs en Jaltest Link och en aktiv licens för Jaltest MHE eller OHW; dessa ingår inte i kabeln.

Användningsområden och funktioner

Via den här anslutningen kommer du åt gaffeltruckens styrenheter med Jaltest-programvaran. Bakom den ena kontakten finns både motorstyrningen och den centrala fordonsdatorn, vardera med en egen funktionsuppsättning. Vilka system som finns varierar mellan serie och motorversion.

Styrenheter du kan komma åt

  • EControls ECM 4G: Motorstyrning LPG och bensin.
  • VECU: Central fordonsdator.

Det här kan du göra

  • Felkoder: Läs och radera, med beskrivning.
  • Mätvärden: Visas i siffror och diagram.
  • Serviceuppgifter: Via EControls-motorstyrningen.

Så här använder du den

  1. Hitta anslutningen: I truckens förarutrymme.
  2. Anslut: Sätt i JDC544A i 8-polig kontakten.
  3. Anslut länken: Anslut OBD2-sidan till Jaltest Link.
  4. Tändning på: Slå på tändningen utan att starta motorn.
  5. Läs ut: Välj Hyster, serien och systemet.

Kompatibla fordon och användningsområden

Det är motorstyrningen som avgör, inte byggåret. Den här kabeln passar på Hyster-truckar med EControls-motorstyrning och den runda 8-poliga diagnosanslutningen. Jaltest täcker serierna nedan; vilken kontakt som sitter på din truck kontrollerar du på maskinen själv.

Hyster (EControls-motorer):

  • H40-60XT: EControls ECM 4G; byggår inte avgörande.
  • H2.0-3.5XT: Den europeiska benämningen för XT-serien.
  • H40-70FT / H2.0-3.5FT: LPG-versionen.
  • S40-70FT / S2.0-3.5FT: LPG-versionen.
  • H80-120FT: LPG-versionen.
💡
Bra att veta: Den runda 8-polig anslutningen sitter i truckens förarutrymme och känns igen på den röda tätningen i fronten. Det avgörande är inte byggåret utan motorstyrningen: Den här kabeln hör till EControls-versionerna. Kontrollera först vilken anslutning som finns på din truck innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC544A) | Hyster 8-polig OBD - 16-polig OBD2 adapterkabel | Arbetsfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • OHW entreprenad- och
  • MHE intern transport

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
8-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC544A
Styrenheter
EControls ECM 4G och VECU

Övriga specifikationer

Användningsområde
Hyster-gaffeltruckar med EControls-motorstyrning
Krävs för användning
Jaltest Link V8.1 eller V9 och en licens för Jaltest MHE eller OHW
