Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Claas 7-polig OBD – 16-polig OBD2 Adapterkabel | Lantbruksfordon

€116,95 inkl.
€96,65 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

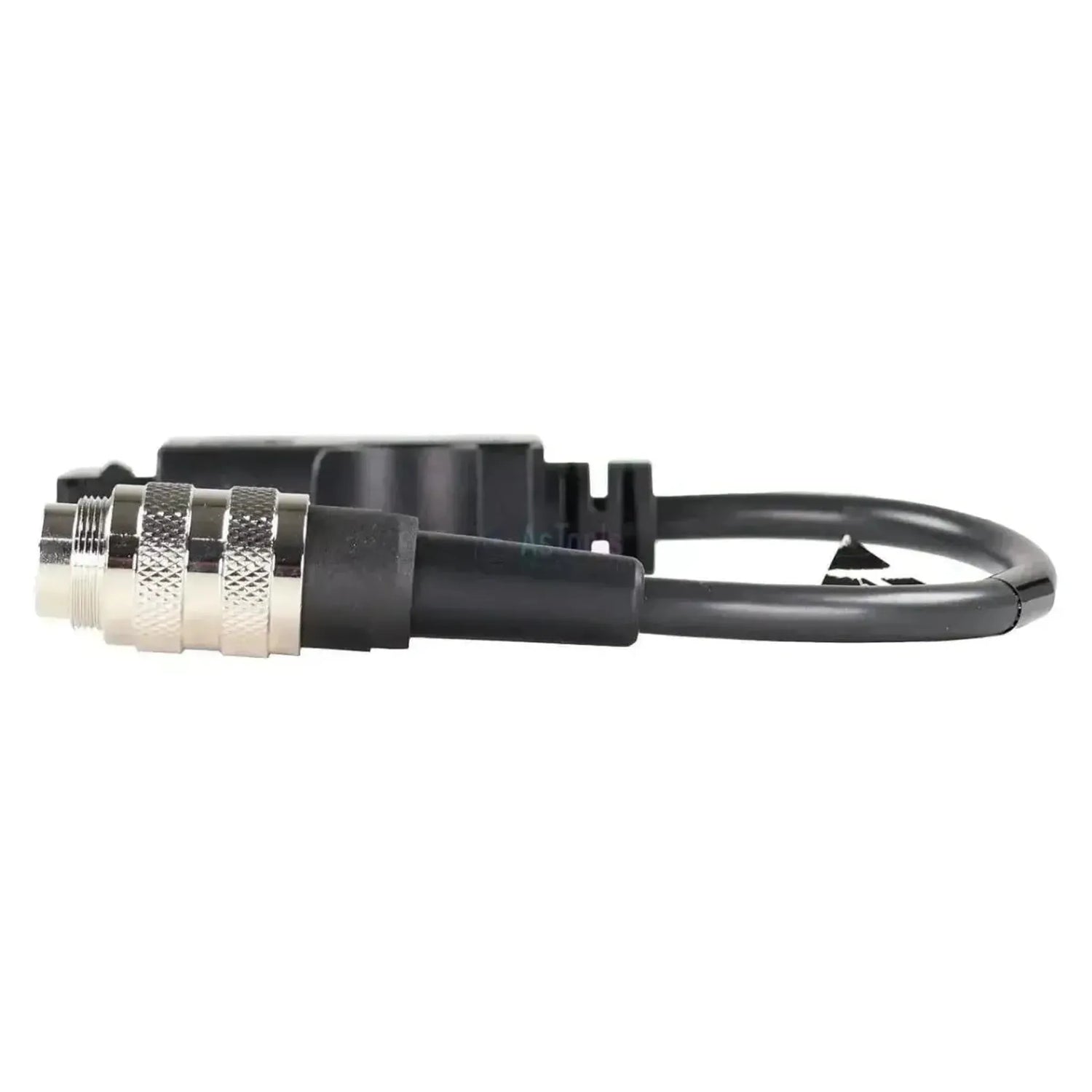

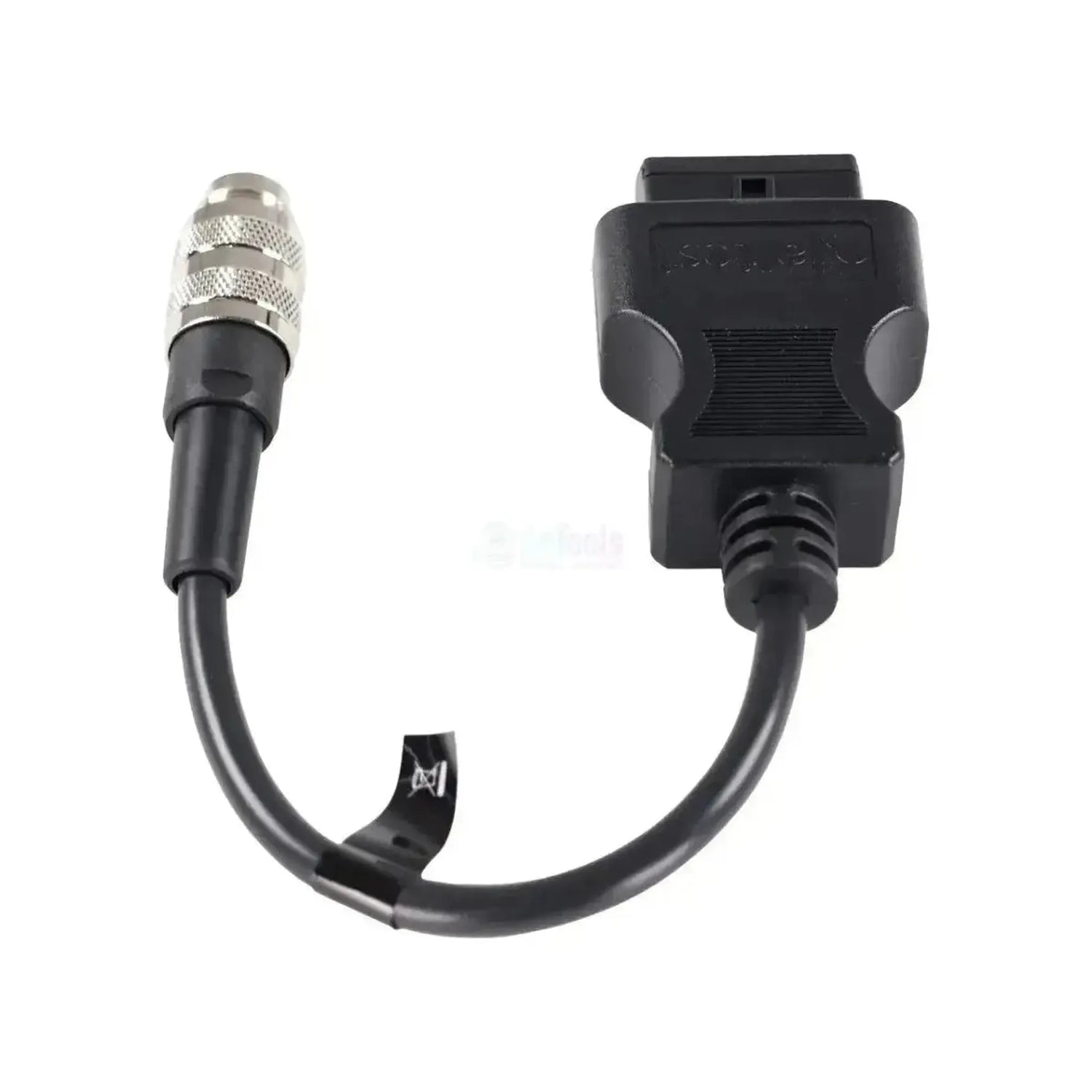

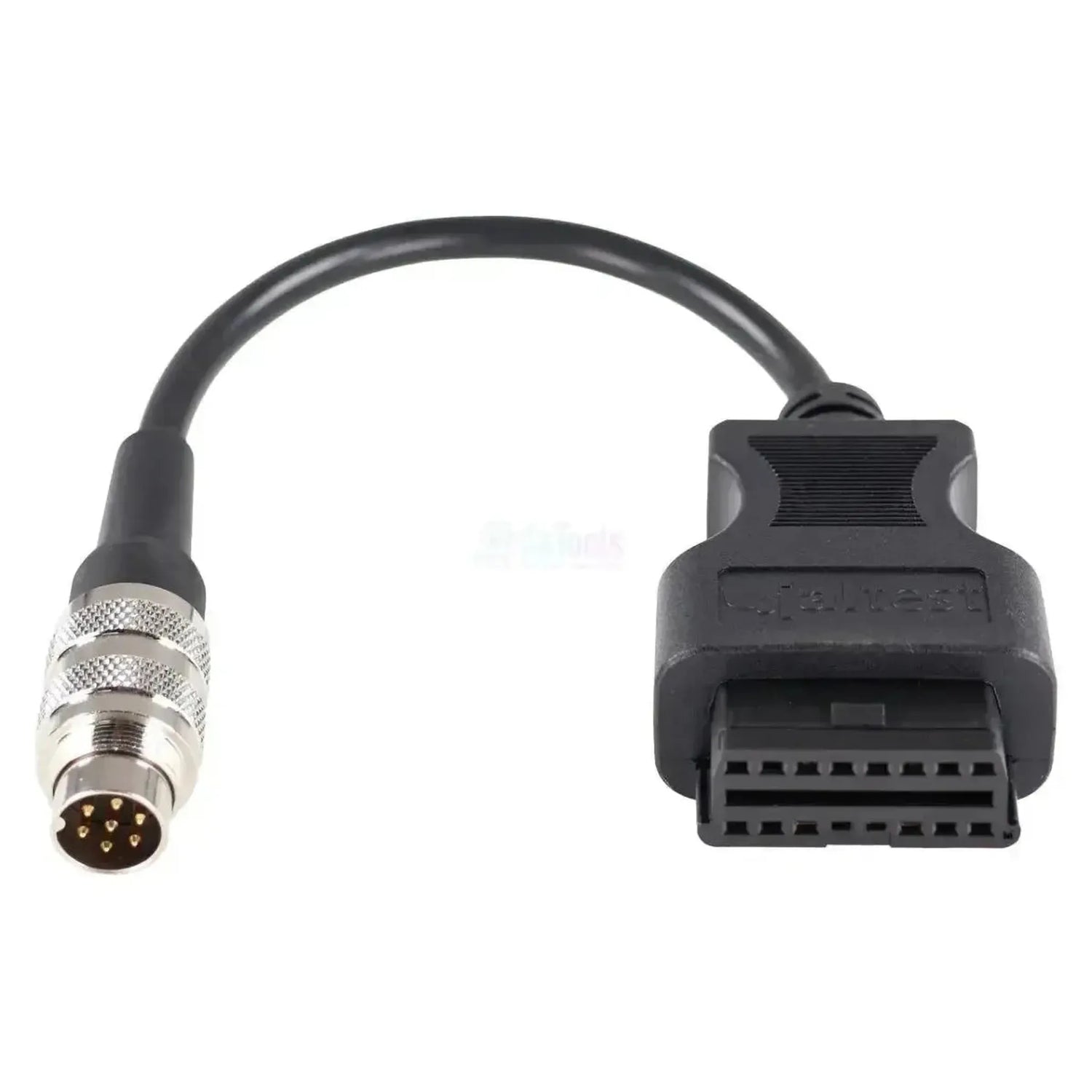

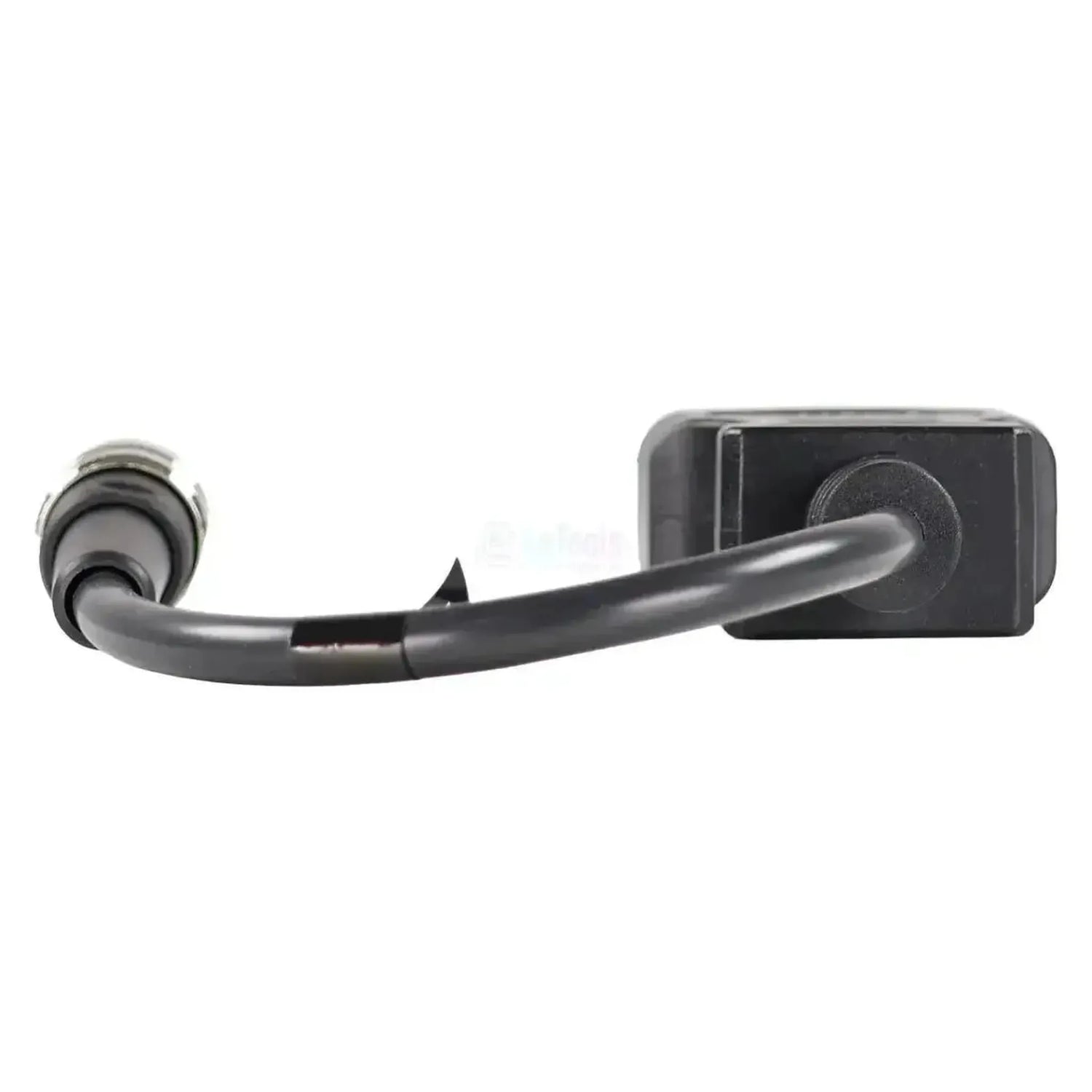

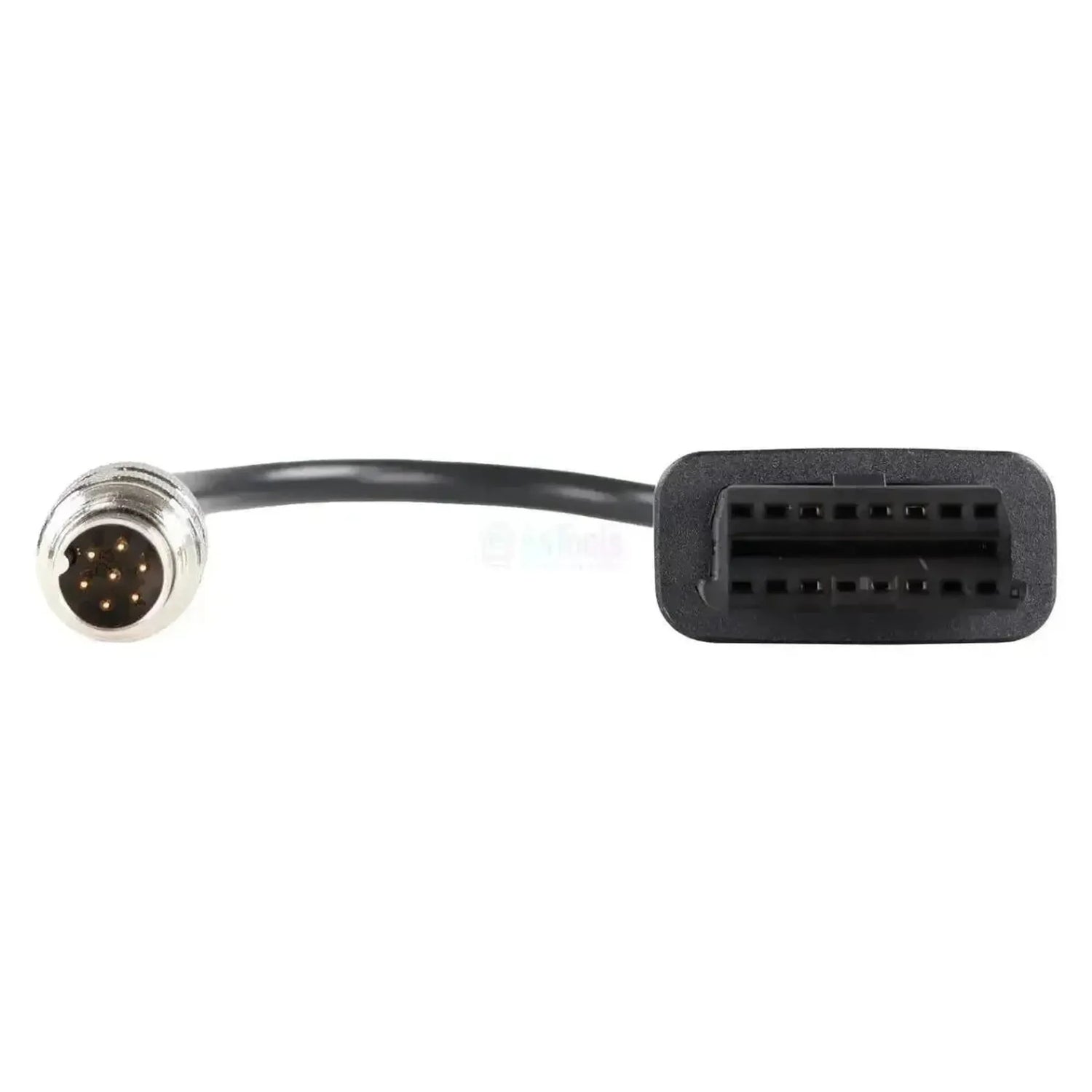

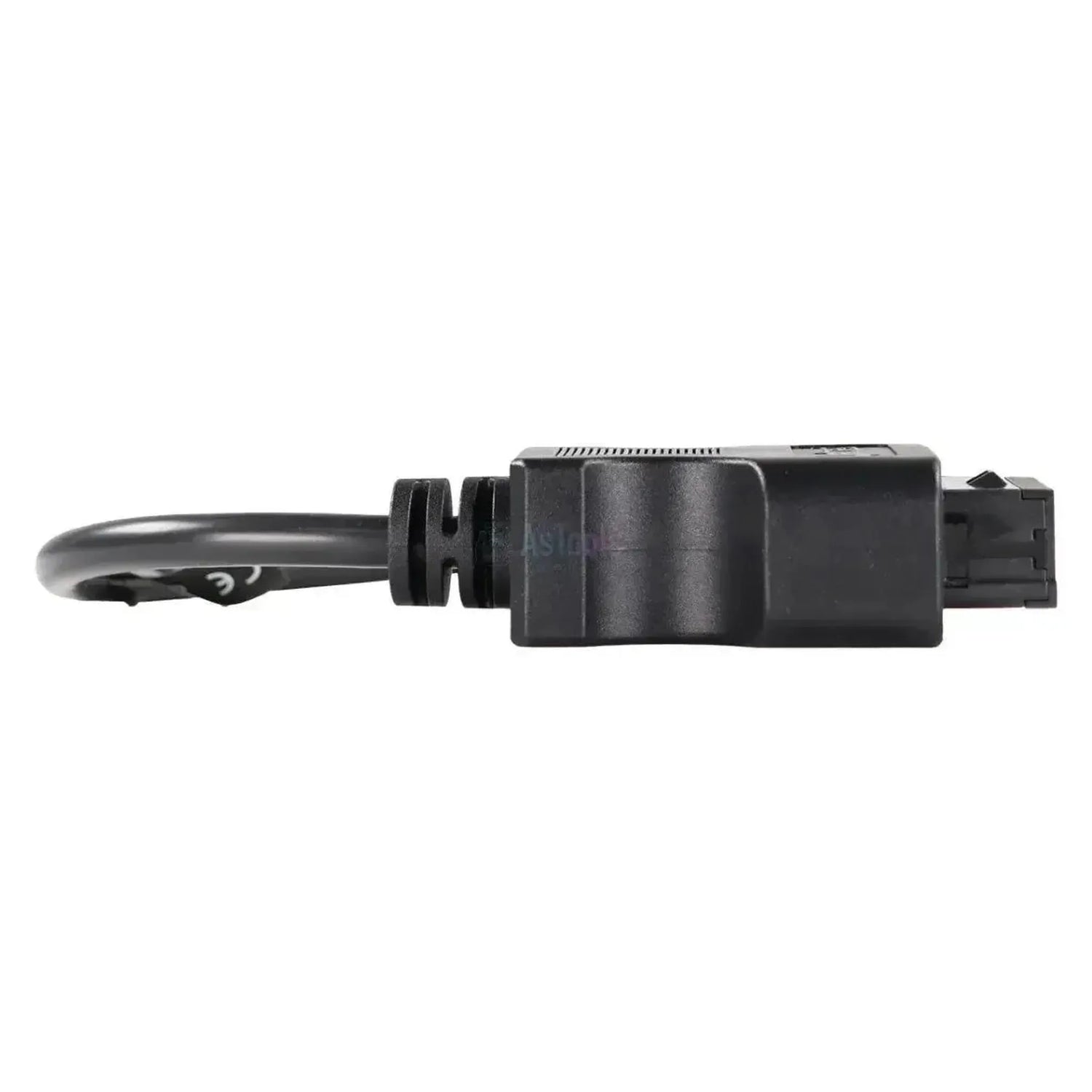

Jaltest JDC529A kopplar den 7-poliga runda diagnosanslutningen på Claas-skördetröskor och Xerion-serien till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På maskinsidan finns en kompakt kontakt av förkromat metall med räfflad mutter och 7 förgyllda stift, sex i en krets runt ett mittstift. Kabeln är 28 till 30 cm lång.

Via denna koppling får Jaltest-programvaran åtkomst till maskinnätverket. Du når motorgränssnittet ADM 2 / ADM 3, ombordsdatorerna VBM och XIF, MR unit-pumpsystemet och Caterpillar-motorstyrningarna, växellådan, efterbehandlingen SCR och skördestyrningarna SAM, RTR, RSM, GUA och YMM. Hur mycket av detta som finns varierar mellan serierna. Kabeln är avsedd för Jaltest Link V8.1 och omfattas av Jaltest AGV.

PLUSPUNKTER

✔Når styrenheterna för skördeprocessen: SAM (sikt), RTR (rotorventiler), RSM (spridare), GUA (spannventiler för spannmålstanken) och YMM (avkastningsmätning).
✔Alla Caterpillar-motorstyrningar som Claas använder (3126 B, C-6.6, C-9, C-9.3 och C-13, både CDL och J1939), samt MR unit-pumpsystemet.
✔Även motorgränssnittet ADM 2 / ADM 3, ombordsdatorerna VBM och XIF samt GPS-spårningen ATP.
✔På Xerion dessutom växellådsstyrningarna TCU och VDC samt den elektrohydrauliska styrningen ESM; med 28 till 30 cm förblir kabeln kort vid den trånga anslutningspunkten.

OBSERVERA

✕Avsedd för Jaltest Link V8.1. Under referensnummer JDC529A9 finns samma 7-poliga Claas-kabel som en separat version.
✕Endast för den 7-poliga anslutningen; för den 8-poliga versionen på samma maskiner är JDC530A avsedd.
✕De två kontakterna liknar varandra mycket. Räkna stiften i ytterringen; sex runt ett mittstift är denna kabel, sju runt ett mittstift är JDC530A.
✕Vilka system du når beror starkt på serien; en MEGA ger endast åtkomst till ADM 2/3, MR-motorstyrningen och SCR, och lyftanordningen EHC på Xerion har mer begränsade möjligheter.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och lantbruksentreprenörer som läser ut Claas-skördetröskor och Xerion. Vilka styrenheter som finns varierar kraftigt mellan serie och tillverkningsår; en MEGA har ett fåtal, en LEXION drygt tjugo.

Styrenheter du kan nå

  • ADM 2 och ADM 3: Gränssnitt för maskinstyrning och motor.
  • VBM och XIF: Ombordsdator för skördetröska och Xerion.
  • MR: Motorstyrning, unit-pumpsystem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 och C-13.
  • Växellåda: EHS, GDM, TCU och VDC.
  • Skördesystem: ACU, SAM, RTR, RSM, GUA och YMM.
  • Efterbehandling: SCR/DEF och SCR Bluetec.
  • Styrning: ATP (GPS-spårning) och ESM.
  • Hydraulik: EHC (lyftanordning) och HYD.
  • Övriga moduler: OPM, EXT och belysning WLP.

Vad du kan göra

  • Felkoder: Läsa och radera, med beskrivning.
  • Mätvärden: Visa aktuella sensorvärden.
  • Larmgränser: Ställa in för avvikande värden.
  • Underhåll: Bland annat Caterpillar och SCR Bluetec.
  • Diagnosvarningar: Bland annat ADM 2 och MR.
  • Ytterligare åtgärder: Vid SCR Bluetec.

Så använder du den

  1. Hitta kontakten: Leta upp den runda metallanslutningen i hytten.
  2. Räkna stiften: Sex stift runt ett mittstift hör till denna kabel.
  3. Ansluta: Dra åt JDC529A med den räfflade muttern.
  4. Koppla Link: Anslut OBD2-sidan till Jaltest Link V8.1.
  5. Läsa ut: Tändning på, välj Claas och serien.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar alla Claas-skördetröskor och Xerion med den 7-poliga runda diagnosanslutningen i hytten. Nedan anges serierna inom Jaltest AGV-täckningen; inom samma serier förekommer även den 8-poliga versionen.

Claas:

  • XERION: 1997 - nu.
  • LEXION-serien: Skördetröska.
  • TUCANO-serien: Skördetröska.
  • TRION-serien: Skördetröska.
  • MEDION-serien: Skördetröska.
  • AVERO-serien: Skördetröska.
  • MEGA-serien: Skördetröska.
  • DOMINATOR-serien: Skördetröska.
💡
Bra att veta: Den runda diagnosanslutningen sitter i hytten och har en hylsa av kromad metall. Claas använder på dessa maskiner två nästan likadana kontakter som endast skiljer sig åt i antal stift. Sju stift hör till denna kabel, åtta stift till JDC530A. Räkna stiften i anslutningen på din maskin innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC529A) | Claas 7-stifts OBD - 16-stifts OBD2 adapterkabel | Lantbruksfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • AGV lantbruk
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lantbruksfordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
7-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC529A

Övriga specifikationer

Användningsområde
Claas-skördetröskor och Xerion med den 7-poliga runda anslutningen
Styrenheter
ADM 2 och ADM 3, VBM och XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU och VDC, ACU, SAM, RTR, RSM, GUA och YMM, SCR/DEF och SCR Bluetec, ATP och ESM, EHC, HYD, OPM, EXT och WLP
Krävs för användning
Jaltest Link V8.1 med licens för Jaltest AGV
