Jaltest | SKU: JDC515A

Jaltest (JDC515A) | Carraro 3+9-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon

Name: Jaltest (JDC515A) | Carraro 3+9-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon
Brand: Jaltest
SKU: JDC515A
Price: 174.95 EUR
Availability: InStock

€174,95 inkl.

€144,59 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

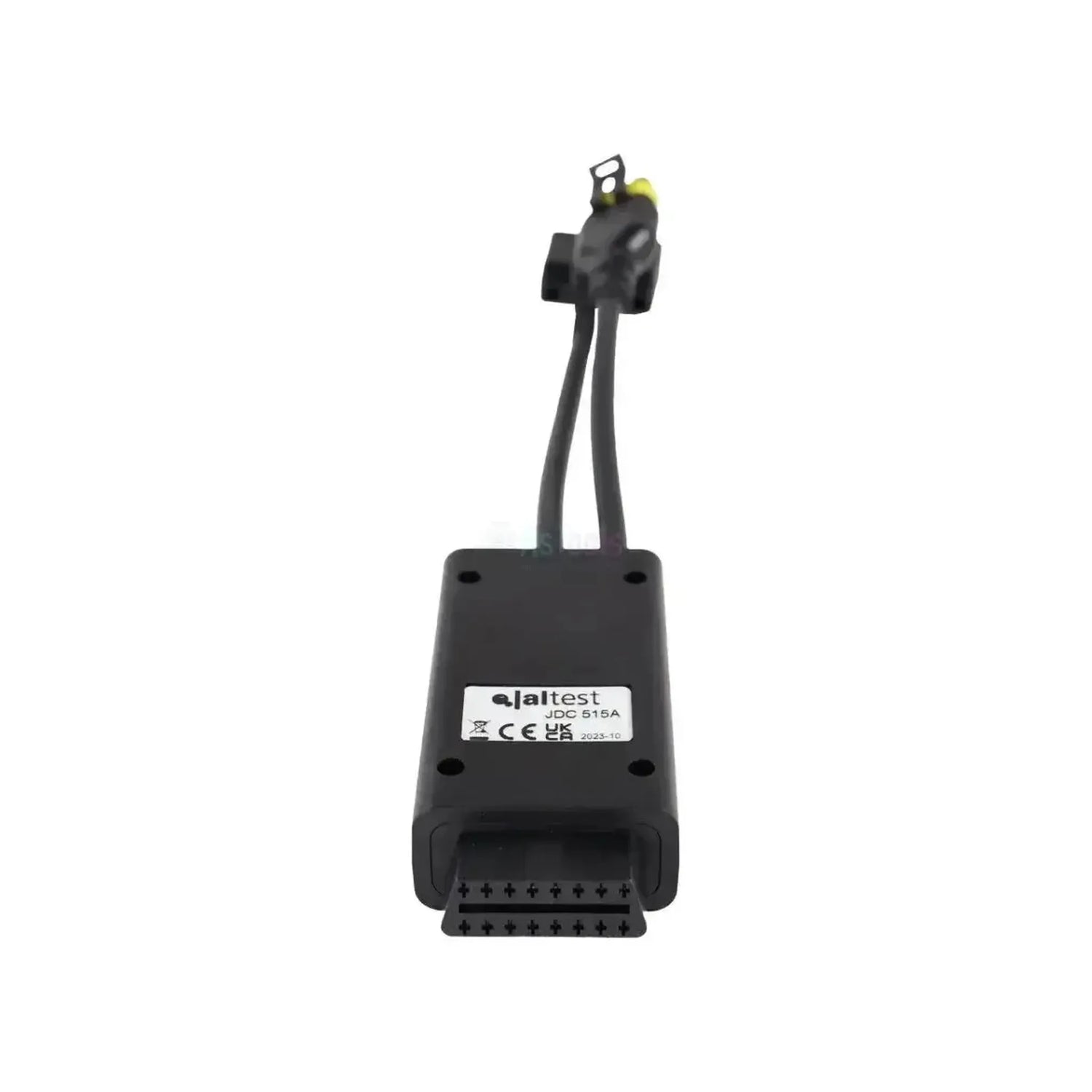

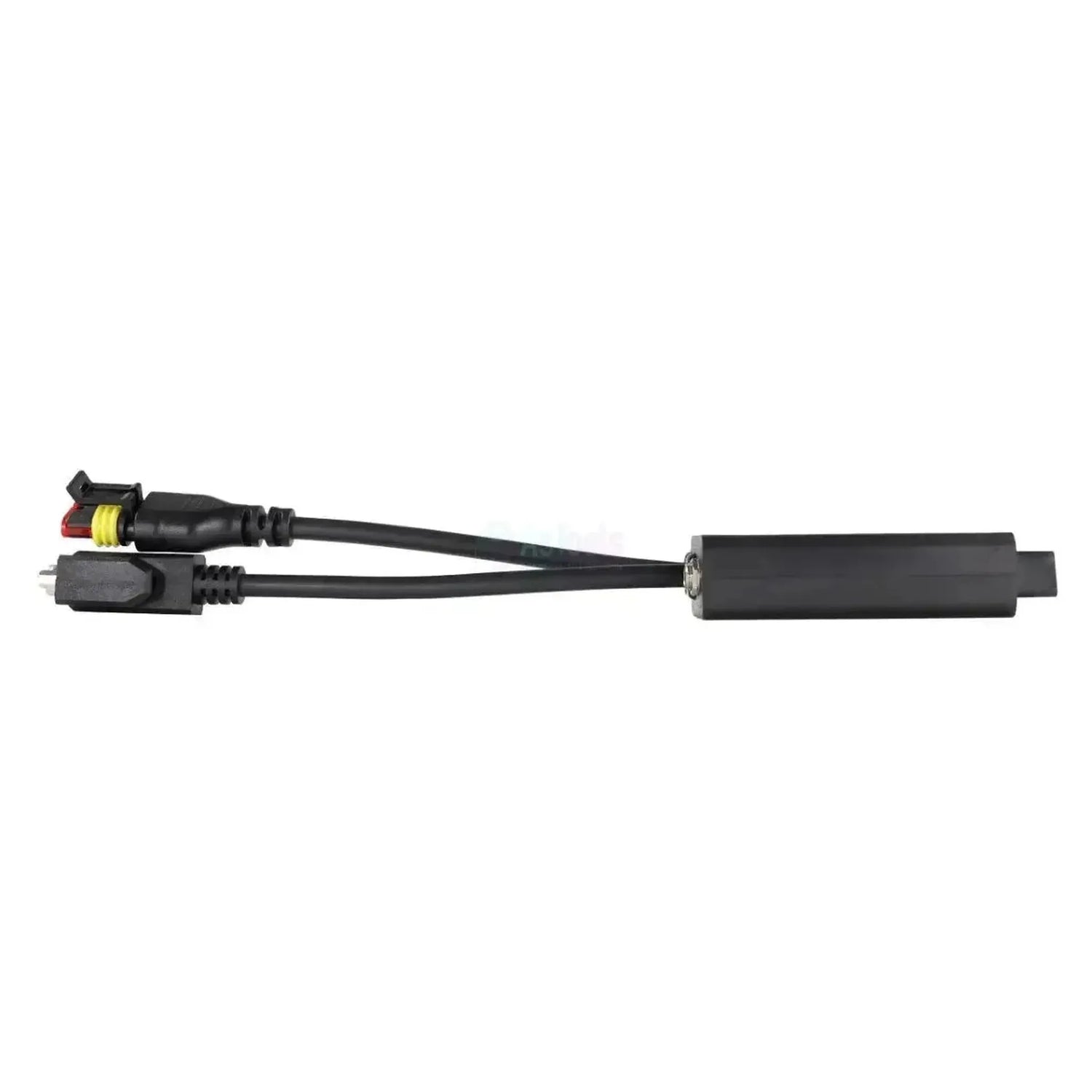

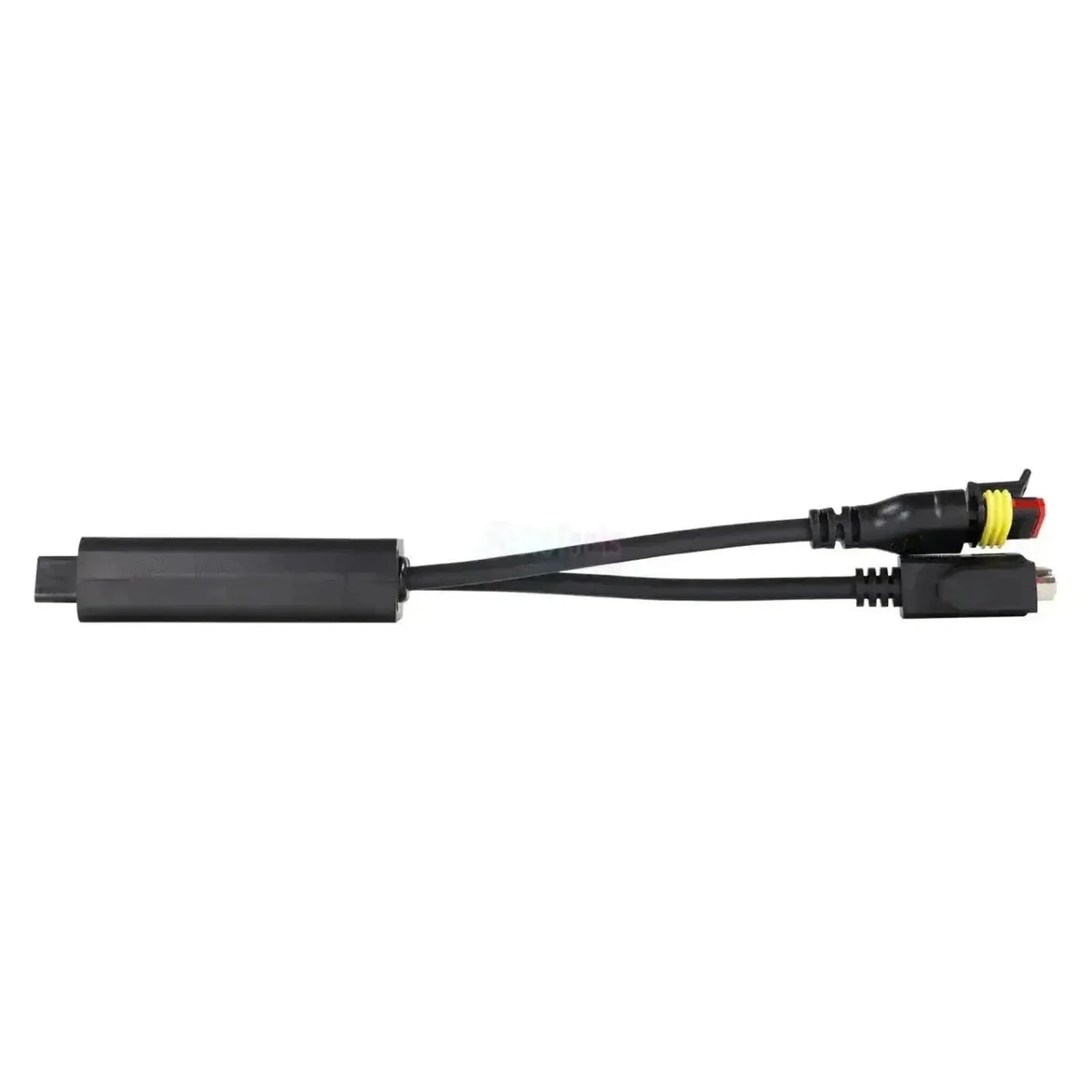

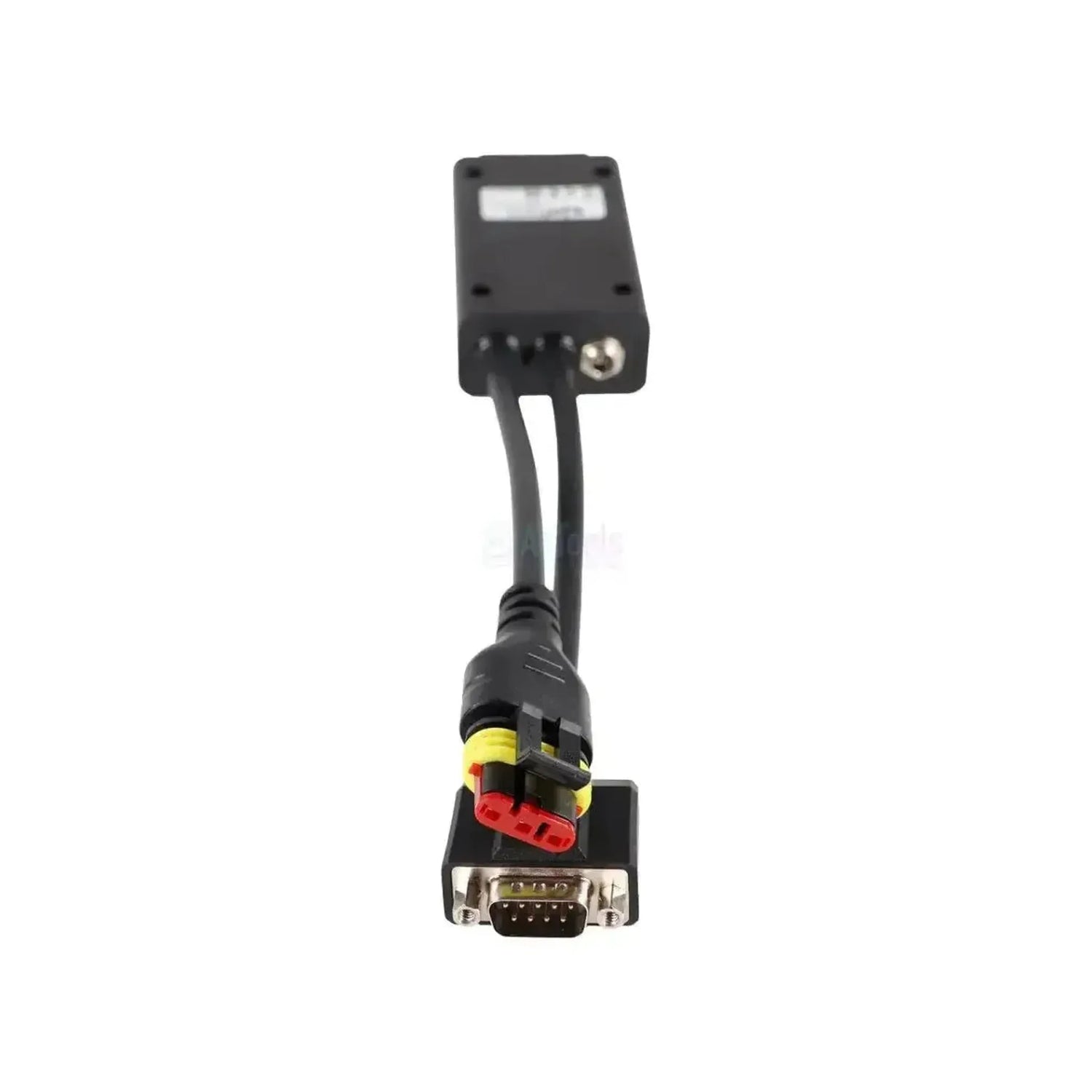

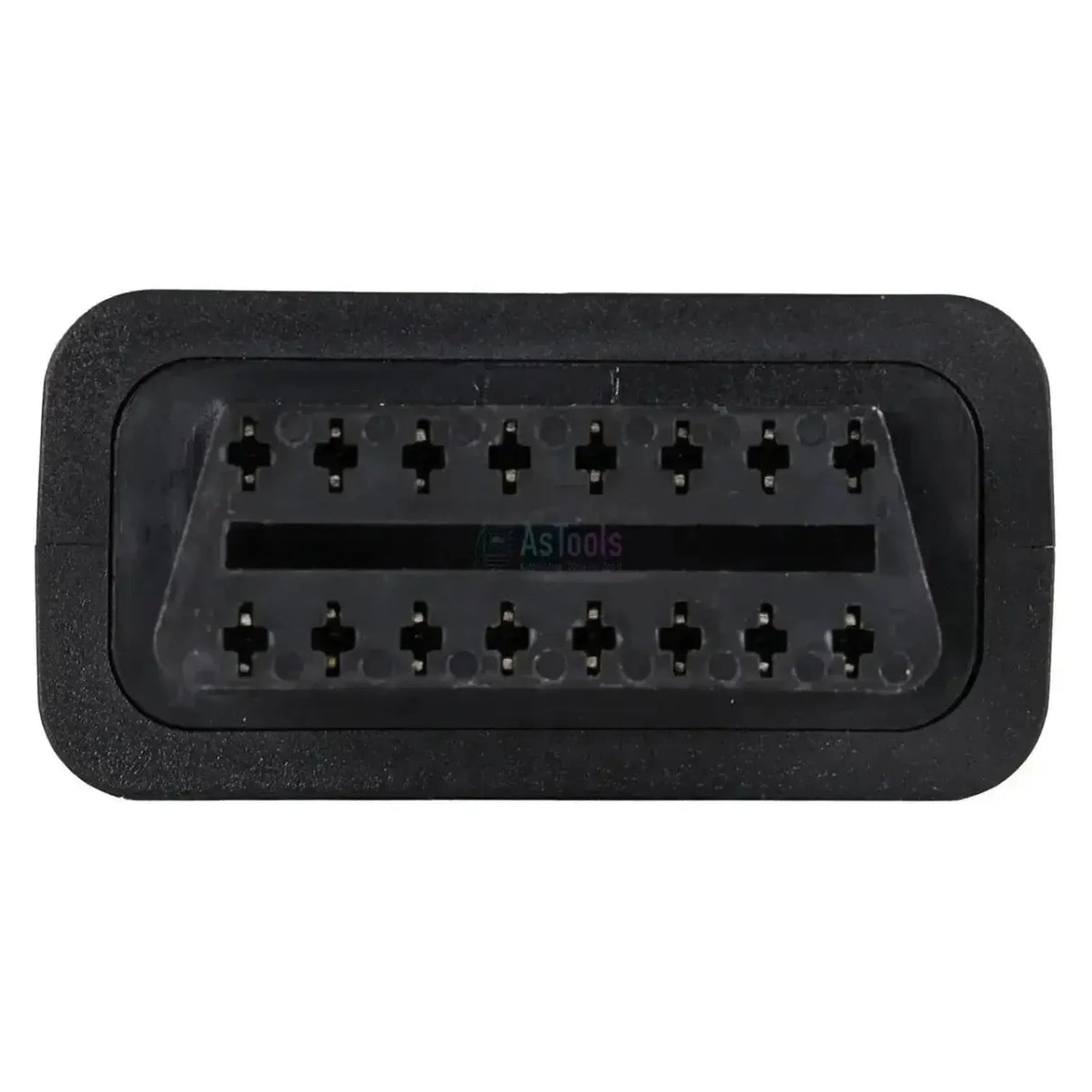

De Jaltest JDC515A verbindt de diagnoseaansluiting van een Carraro-trekker met uw Jaltest-apparatuur en heeft aan de machinezijde twee takken. De eerste eindigt in een 3-pins stekker met een rode contacthouder, een gele afdichtingsring en een zwarte vergrendelbeugel. De tweede is een 9-polige SUB-D met pennen, een metalen huls en twee schroefjes. Beide komen samen in een zwarte behuizing, waarna één streng doorloopt naar de 16-pins OBD2. De kabel meet 30 cm.

Met die verbinding bereikt de Jaltest-software vier systemen: De motorregeling EDC 17 C49, de transmissieregelingen TRAX, TRAX (CAN) en EHM 24, en de hefinrichting M 60. Bij de motorregeling staan naast foutcodes ook onderhoud en aanvullende acties in de dekking. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bedient beide takken van de Carraro-aansluiting met één kabel: De 3-pins stekker en de 9-polige SUB-D zitten allebei aan deze kabel.

✔Bij de motorregeling EDC 17 C49 staan naast foutcodes ook het onderhoud en de aanvullende acties in de dekking.

✔Bereikt naast de motor ook de transmissie en de hefinrichting: TRAX, TRAX (CAN), EHM 24 en M 60.

✔Dekt de smalspoorreeksen Frutteto, Vigneto en Compact en daarnaast de Passepartout 90.

AANDACHTSPUNTEN

✕Onderhoud en aanvullende acties staan alleen bij de motorregeling; bij TRAX, EHM 24 en M 60 blijft het bij foutcodes en meetwaarden.

✕De machinezijde ligt vast op deze twee stekkers; zit er een andere diagnoseaansluiting op uw trekker, dan past deze kabel niet.

✕Welke transmissie en hefinrichting u aantreft, verschilt per model; alleen de motorregeling zit op alle gedekte series.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Carraro-trekker. De motorregeling zit op alle gedekte series; de transmissie en de hefinrichting verschillen per model.

Regeleenheden die u kunt benaderen

EDC 17 C49: Motor, commonrail.
TRAX en TRAX (CAN): Transmissie.
EHM 24: Transmissie.
M 60: Hefinrichting.

Wat u kunt doen

Foutcodes: Lezen en wissen na reparatie.
Meetwaarden: Sensorwaarden met alarmgrenzen.
Onderhoud: Intervallen, alleen EDC 17 C49.
Aanvullende acties: Reset en instellen, alleen motor.

Zo gebruikt u hem

Stekkers controleren: Zoek de 3-pins stekker en de 9-polige SUB-D.
Aansluiten: Sluit beide takken van de JDC515A aan.
Link koppelen: Verbind de OBD2-kant met de Jaltest Link V8.1.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Carraro en de serie in Jaltest AGV.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Carraro-trekker waar de 3-pins stekker en de 9-polige SUB-D naast elkaar zitten. Hieronder staan de series in de Jaltest AGV-dekking.

Carraro:

Frutteto-serie: Frutteto, Frutteto Basso en Frutteto Largo.
Vigneto-serie: Vigneto, Vigneto Largo en Vigneto Largo Basso.
Compact Series: De compacte Carraro-trekkers.
Passepartout 90: De gelijknamige uitvoering.

💡

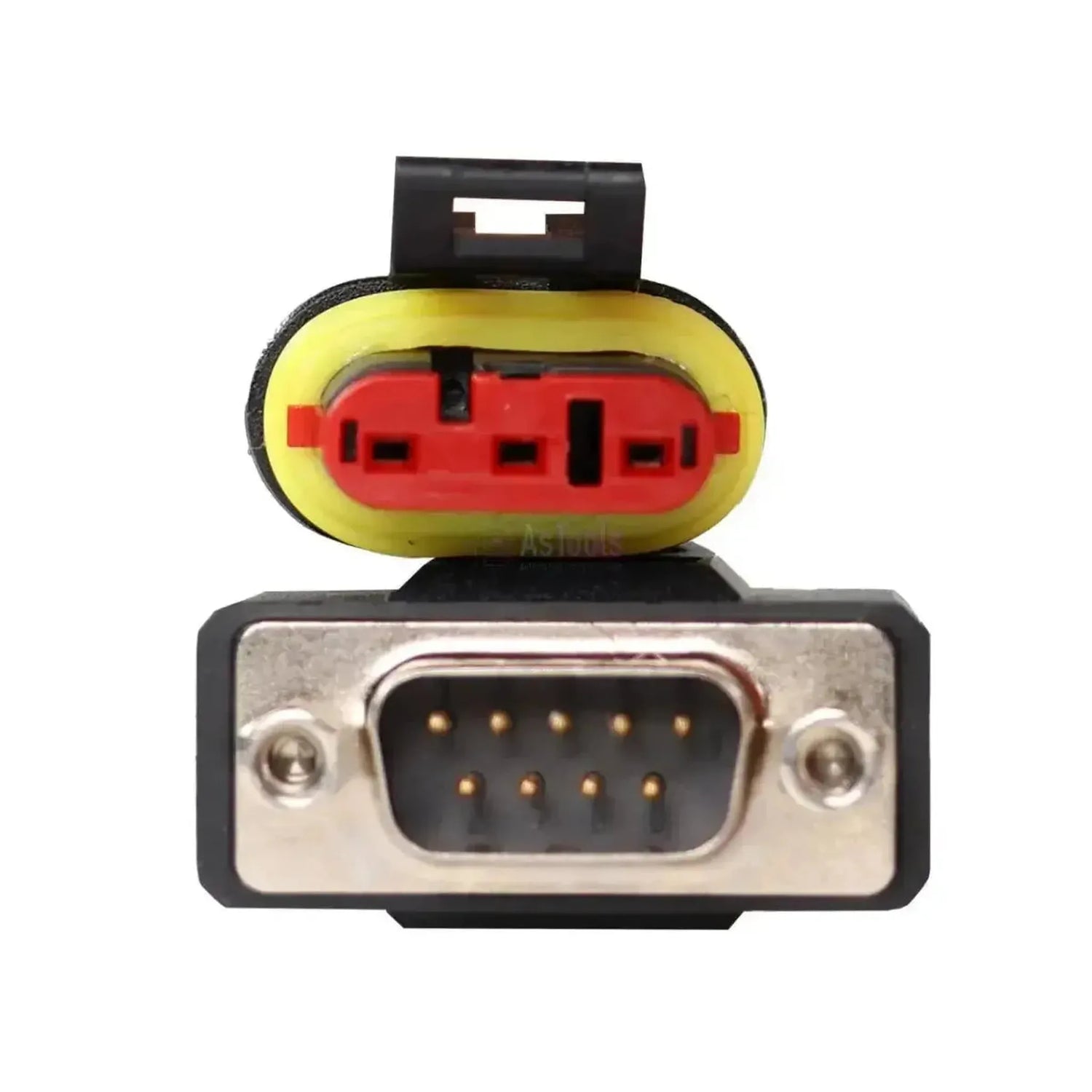

Goed om te weten: De machinezijde bestaat uit twee losse stekkers in de cabine, die u aan hun vorm herkent: Een 3-pins stekker met een rode contacthouder en een 9-polige SUB-D met een metalen huls. Controleer aan de trekker zelf of u beide aansluitingen aantreft voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: AGV lantbruk
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lantbruksfordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 3+9-poligt OBD

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
Om ytterligare procedurer som Jaltest erbjuder per styrenhet kan utföras, till exempel tester eller inlärningsprocedurer.Ytterligare procedurer: Ja
