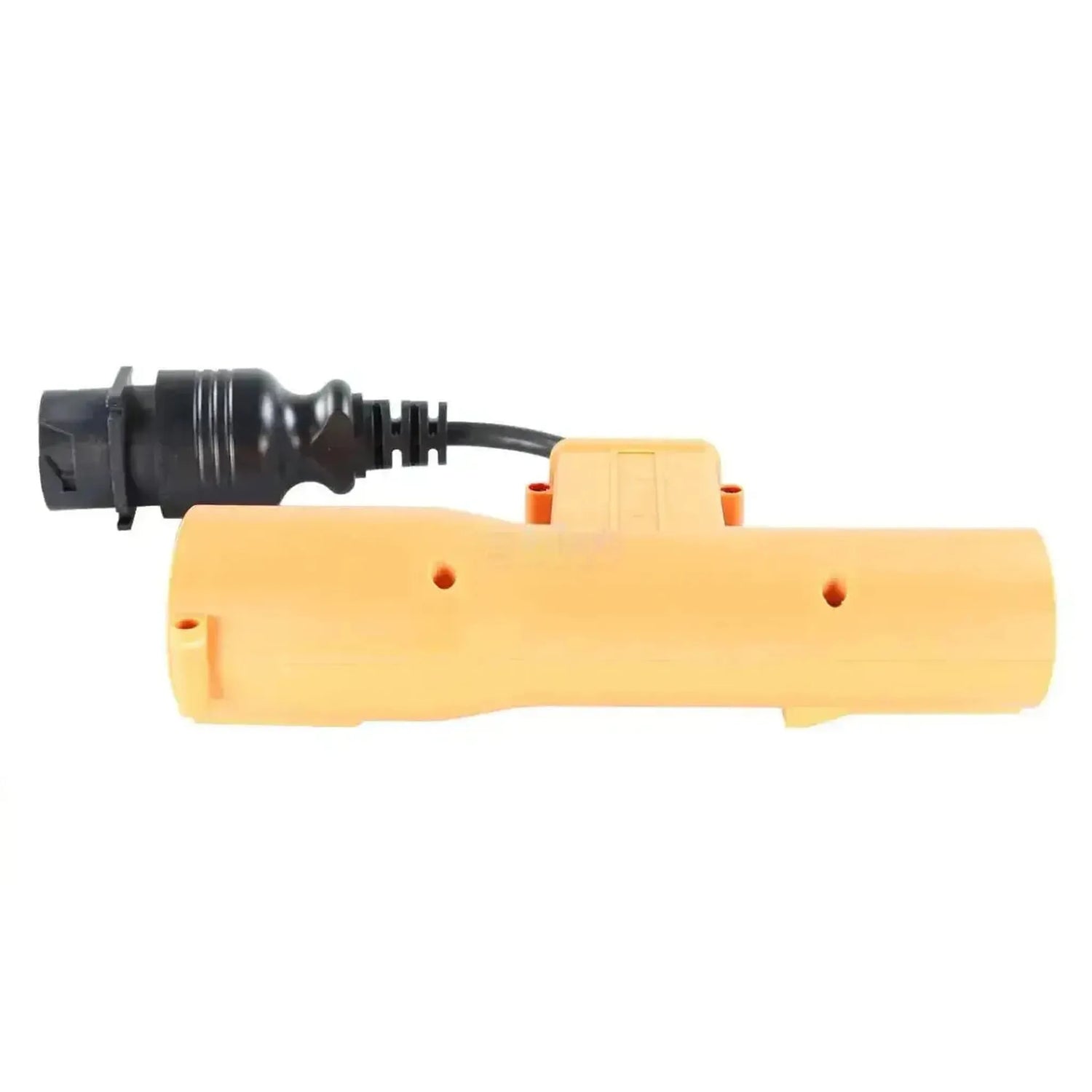

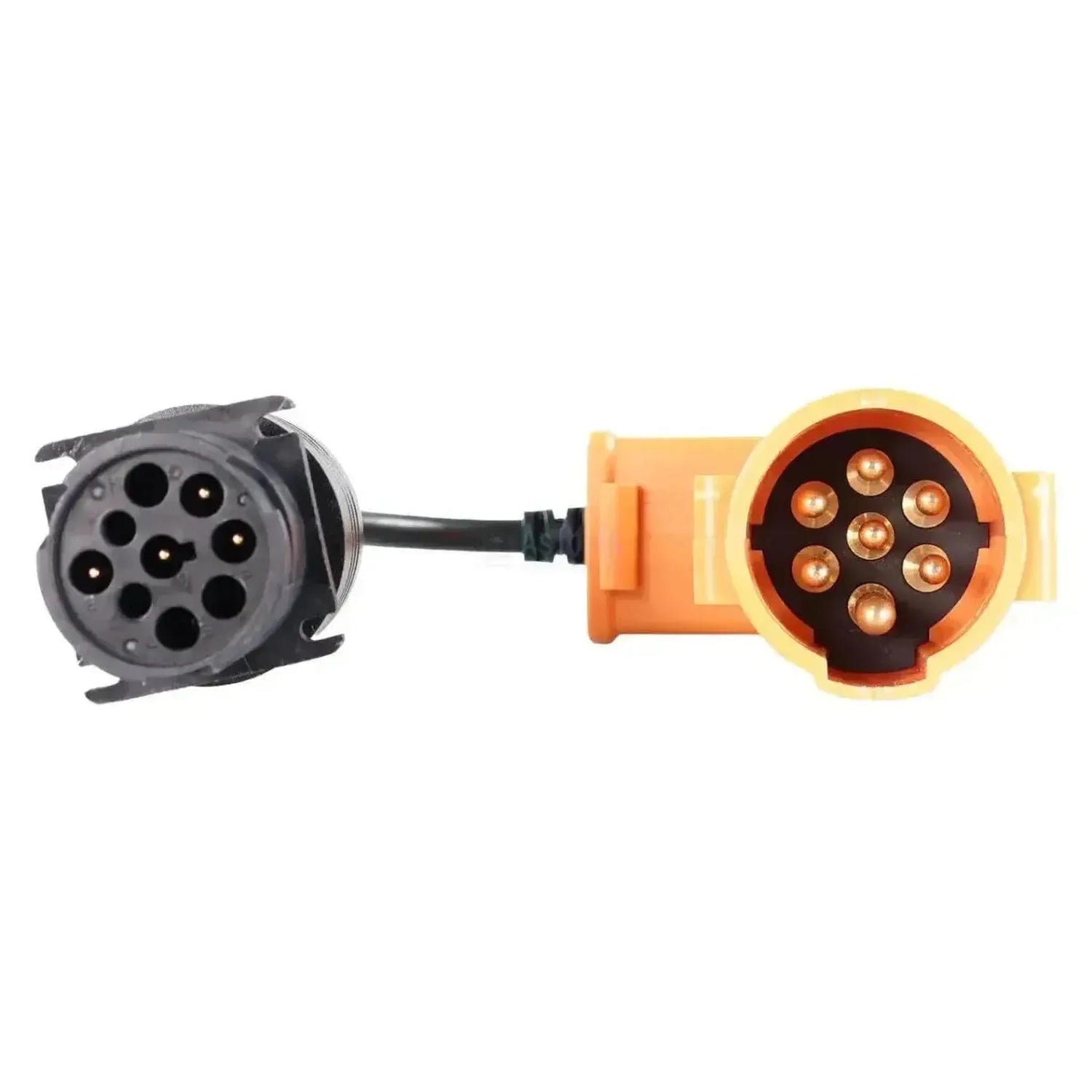

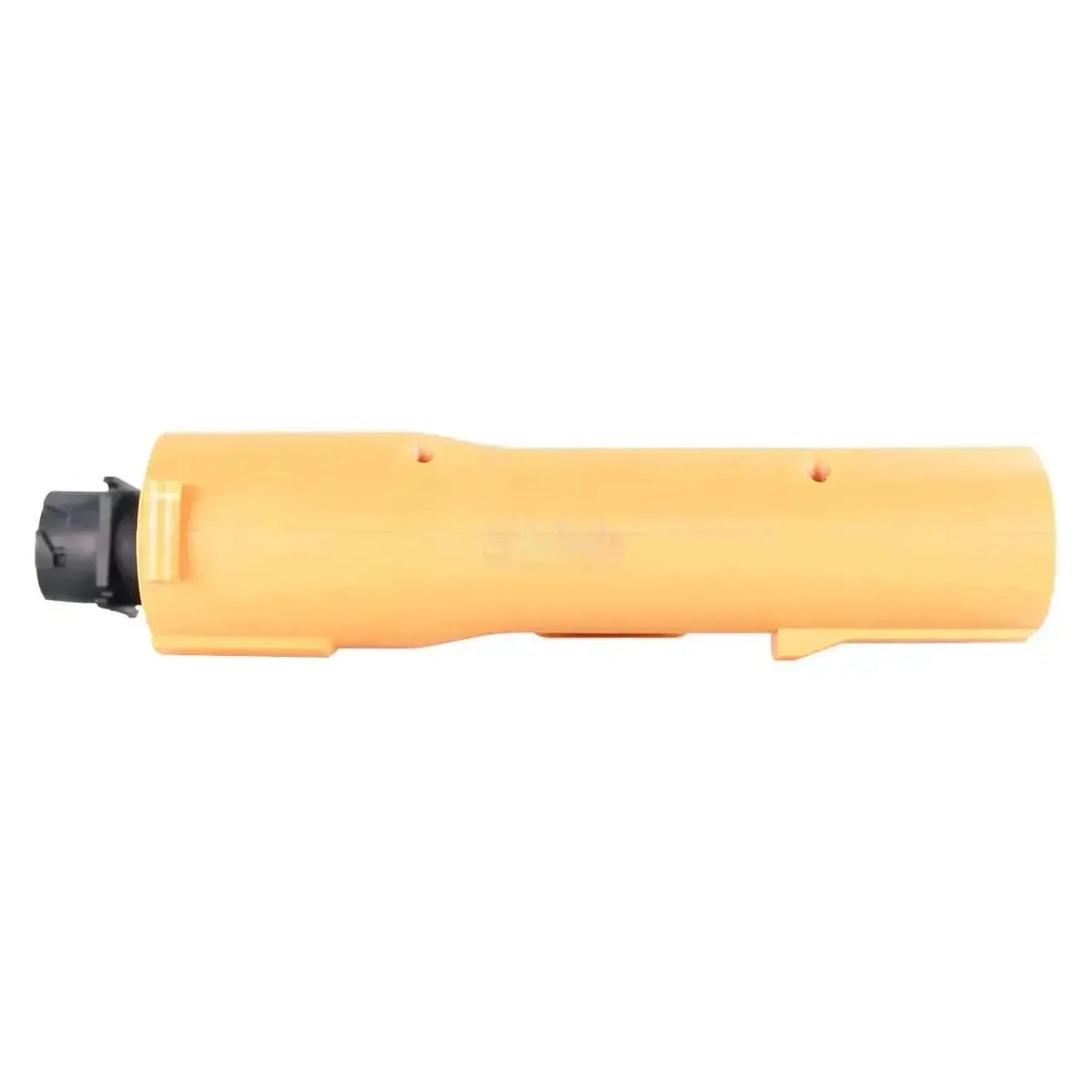

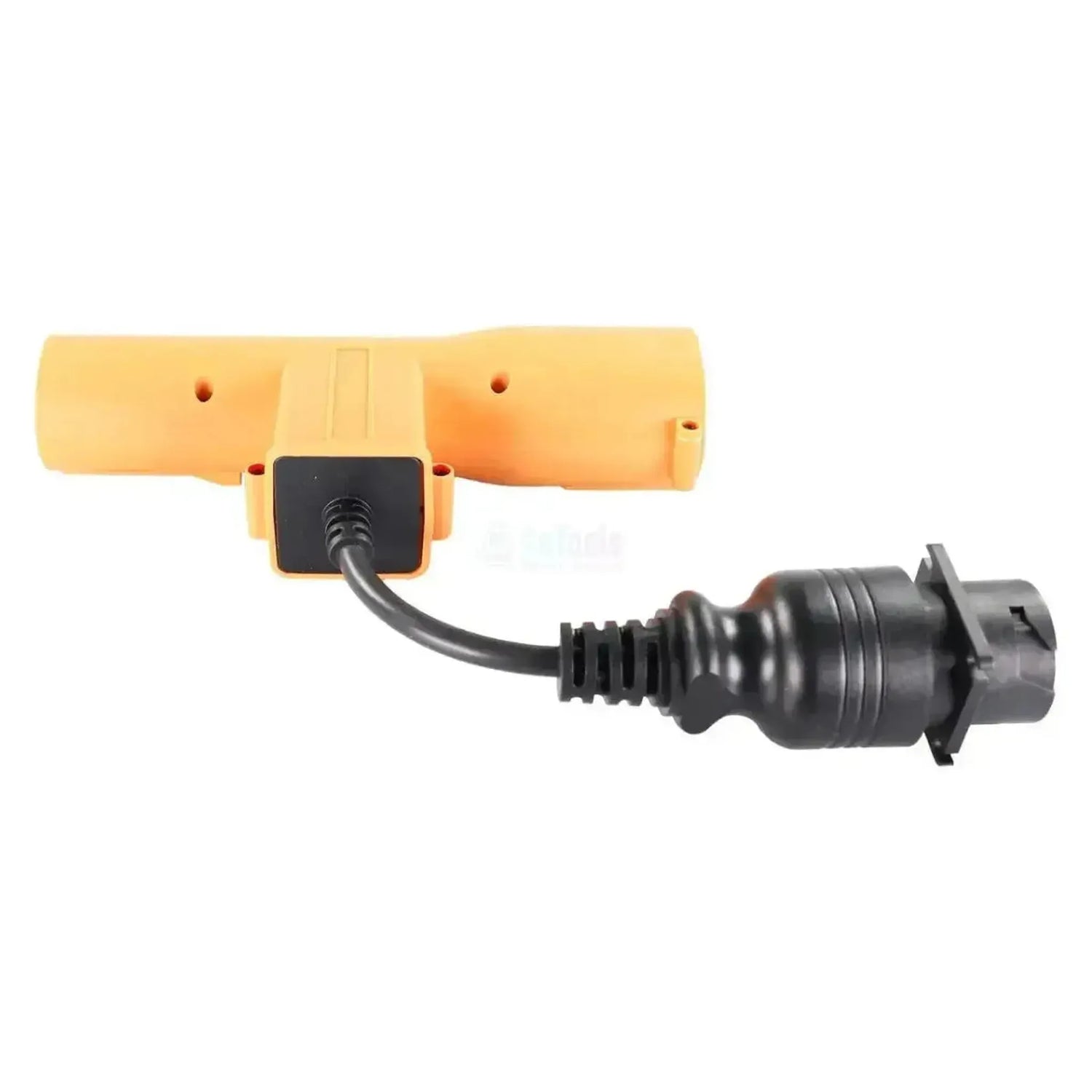

De Jaltest JDC112A is het oranje T-stuk dat u in de 7-polige verbinding tussen trekkend voertuig en aanhanger hangt. De ene arm draagt een stekker met zeven messing pennen, de andere arm de bijbehorende 7-polige bus. Haaks daarop loopt een kort snoer naar een ronde zwarte 9-pins Deutsch-aansluiting met bajonetkraag, waarvan vier van de negen posities bezet zijn.

Op die aansluiting koppelt u uw eigen 9-pins Deutsch-diagnosekabel naar de interface. Daarmee komt de apparatuur op de PLC-communicatie volgens SAE J2497: De aanhanger stuurt zijn diagnosegegevens over de voedingsader van de verlichting, de manier waarop trailerremsystemen vooral in Noord-Amerika communiceren. De adapter is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Opent de PLC-communicatie volgens SAE J2497, waarbij de aanhanger zijn gegevens over de voedingsader van de verlichting verstuurt.

✔Blijft in de 7-polige verbinding hangen: Pennen op de ene arm, bussen op de andere, zodat trekker en oplegger verbonden blijven.

✔Sluit aan op de 9-pins Deutsch-diagnosekabel die u voor bedrijfsvoertuigen al gebruikt.

✔Bereikt ook opleggers zonder eigen CAN-diagnoseaansluiting, die alleen via de verlichtingsvoeding communiceren.

AANDACHTSPUNTEN

✕Het vrije uiteinde is een 9-pins Deutsch-aansluiting en geen 16-pins OBD2; om de interface te bereiken heeft u nog een 9-pins Deutsch-diagnosekabel nodig.

✕Alleen voor aanhangers met PLC volgens SAE J2497; voert de oplegger CAN op de ISO 7638-1-aansluiting, dan is de JDC110A de juiste.

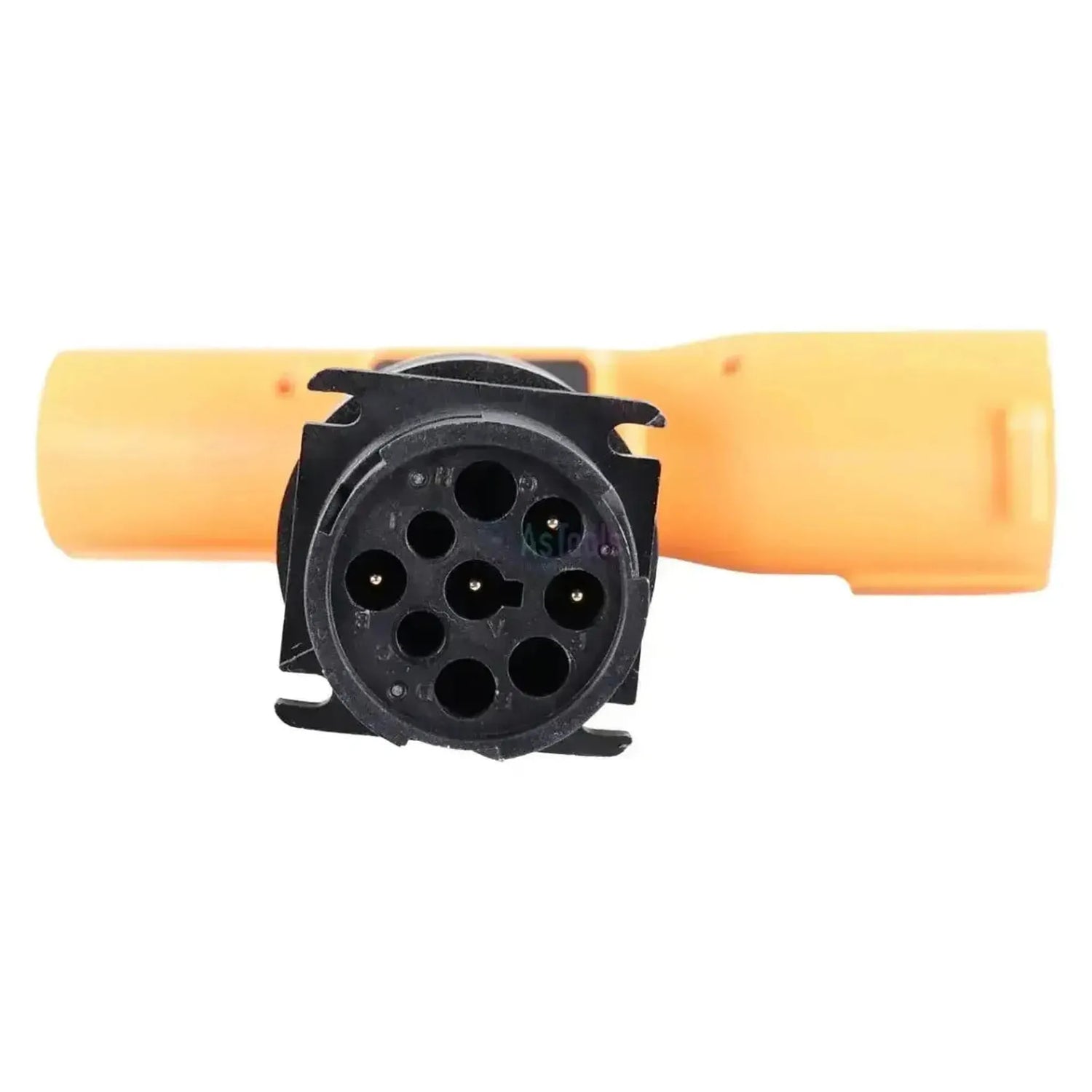

✕Van de negen posities in de Deutsch-aansluiting zijn er vier bezet: Het is geen volledig doorverbonden 9-pins aansluiting.

✕Met een opgegeven maat van 18,2 x 26 cm werkt u bij de koppeling, niet vanuit de cabine.

Toepassingen en functionaliteiten

Via de PLC-lijn leest u de aanhangersystemen uit die hun gegevens over de voedingsader versturen. Welke regeleenheden dat zijn, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

PLC-lijn: Via de 7-polige verbinding.
Per aanhanger: Bepaald door de oplegger.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Meetwaarden: Live volgen.
Componenten: Actuatoren aansturen.
Service: Parameters, kalibraties en resets.

Zo gebruikt u hem

Remsysteem controleren: Stel vast dat de oplegger PLC voert.
T-stuk plaatsen: Hang de adapter in de 7-polige verbinding.
Kabel koppelen: Sluit de 9-pins Deutsch-diagnosekabel aan.
Link verbinden: Verbind de Jaltest Link met de pc.
Uitlezen: Kies de oplegger in Jaltest CV.

Compatibele voertuigen en toepassingen

Bepalend is de communicatiewijze, niet het merk. Deze adapter hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger.

Toepassing:

PLC volgens SAE J2497: Opleggers en aanhangers met deze communicatie.
Chassisbouwers: Alle die deze communicatiewijze toepassen.

Buiten bereik:

CAN via ISO 7638-1: Daarvoor is de JDC110A bestemd.

💡

Goed om te weten: PLC zit niet op elke aanhanger; veel Europese opleggers voeren CAN via ISO 7638-1 en horen dan bij de JDC110A. Deze adapter herkent u aan het oranje T-huis met het opschrift JDC 112A en aan de zwarte 9-pins Deutsch-aansluiting aan het snoer. Controleer aan de oplegger zelf welk remsysteem erin zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC112A) | 7+7-pins (PLC) J2497 - 9-pins Deutsch Adapter | Trailer

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: CV tunga fordon
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Släpvagn

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 9-poligt Deutsch

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter: Ja
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar: Ja

Användning

Om ytterligare en kabel krävs för att använda denna, till exempel en förlängningskabel. Den måste då köpas separat.Extra kabel krävs: Ja
Referensnummer: JDC112A

Övriga specifikationer

Toepassing: Trailerdiagnose via PLC-communicatie (SAE J2497)

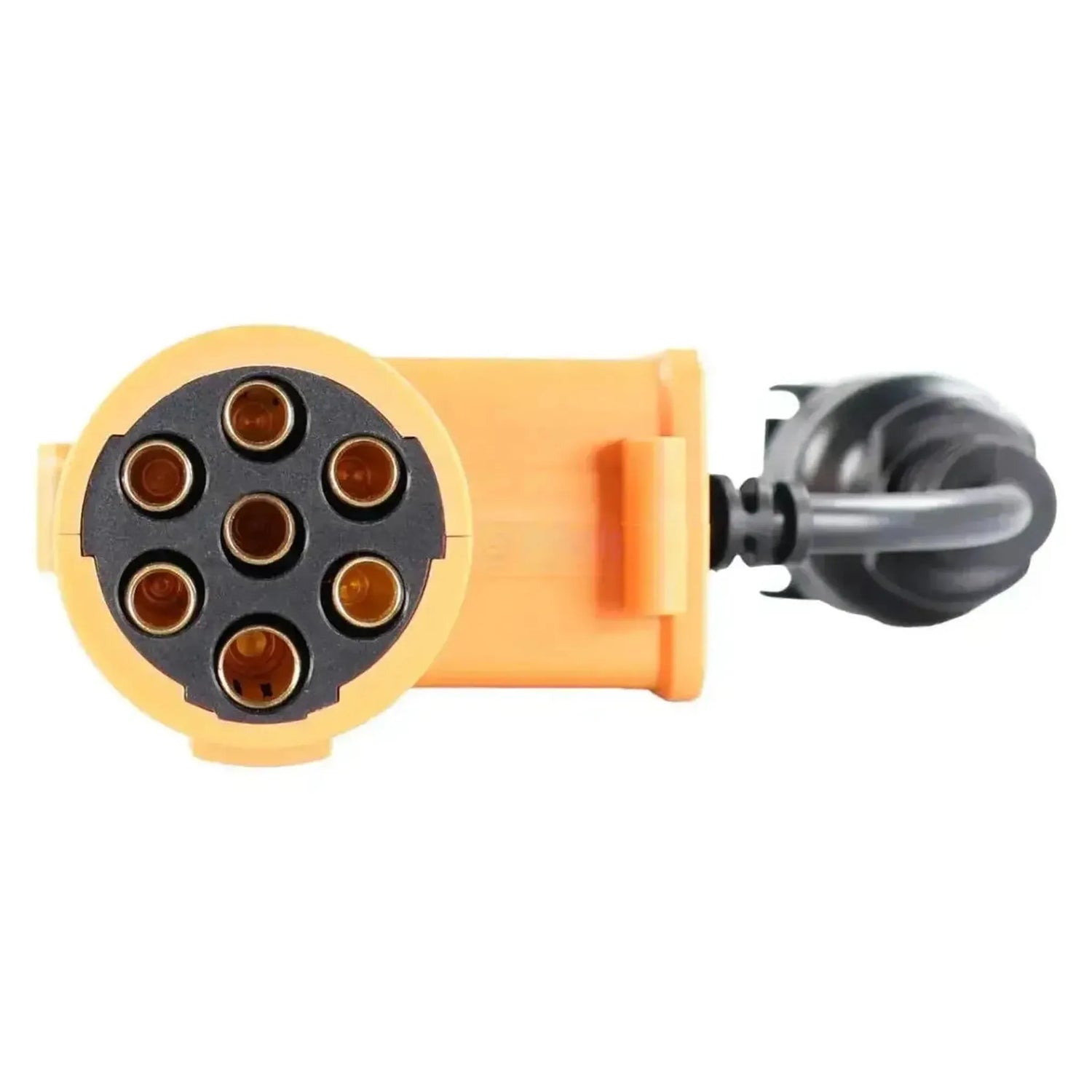

Aansluiting voertuigzijde: 7+7-polig: Oranje T-huis met zeven messing pennen op de ene arm en de 7-polige bus op de andere
Afmeting: 18,2 x 26 cm
Regeleenheden: De aanhangersystemen op de PLC-lijn; welke aanwezig zijn, verschilt per oplegger
Aanvullend nodig: Een 9-pins Deutsch-diagnosekabel tussen deze adapter en de interface
