OBDSTAR  |  SKU: M003A

OBDSTAR (M003A) | Multifunktionell OBD – 16-polig OBD2-adapterkabel | Universell

€48,95 inkl.
€40,45 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

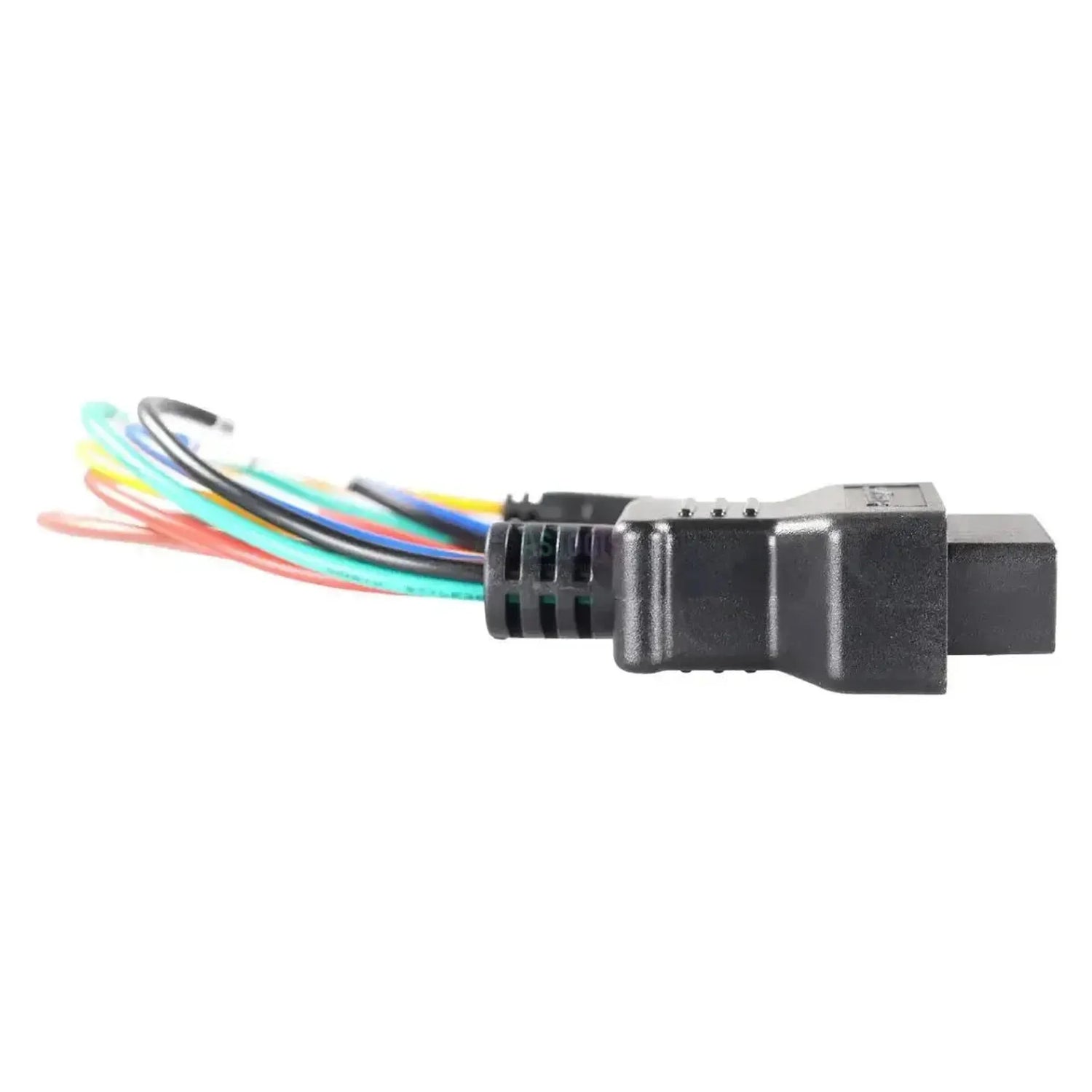

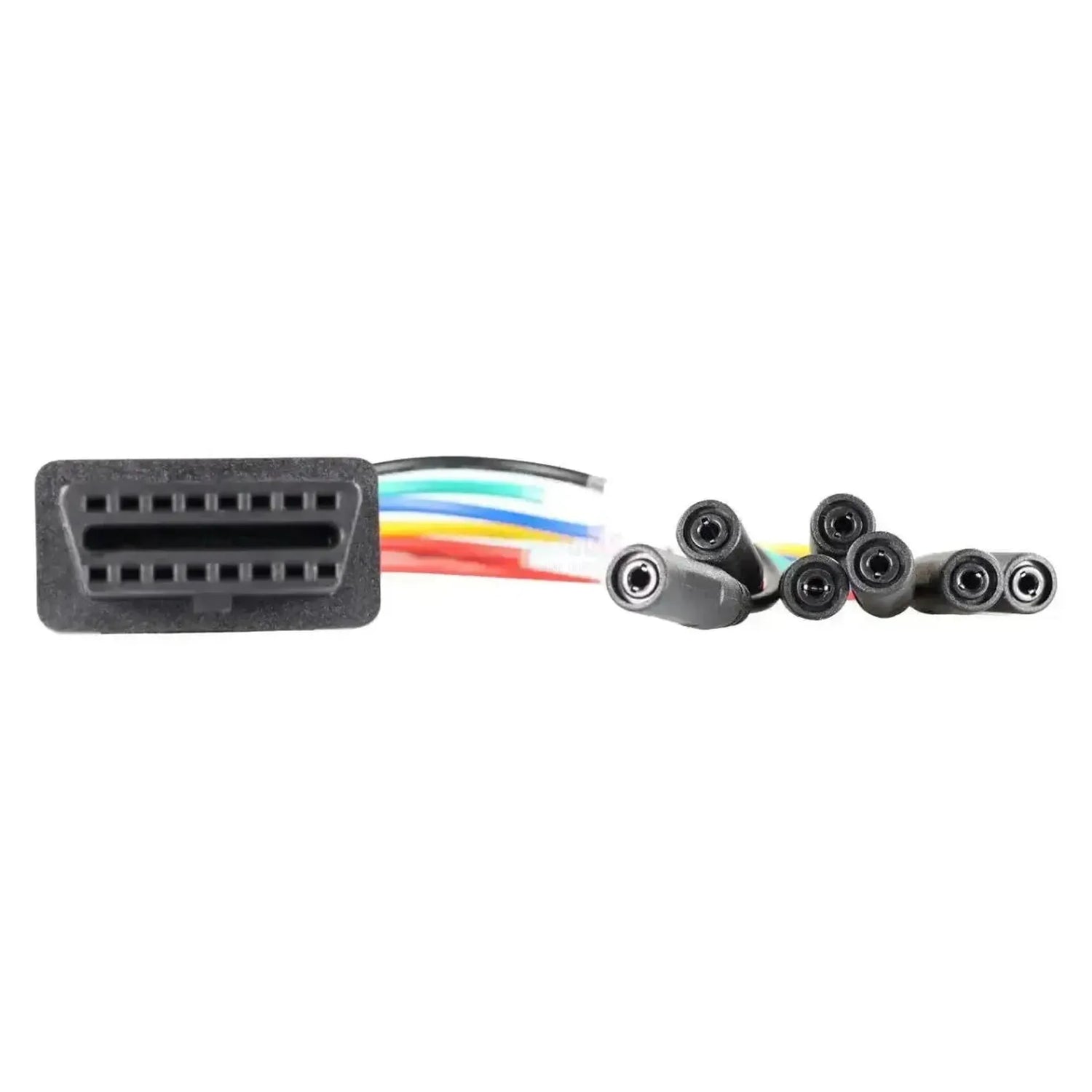

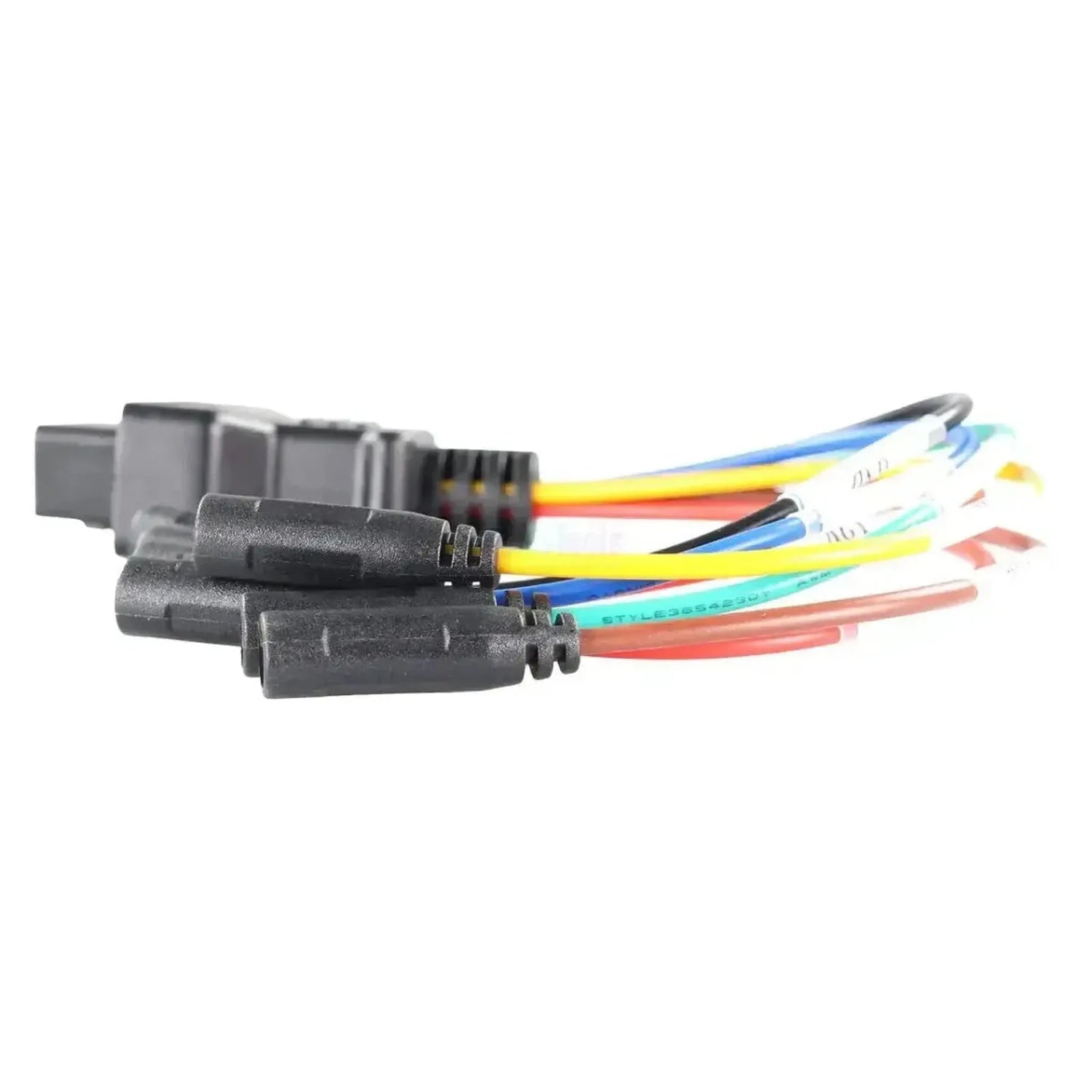

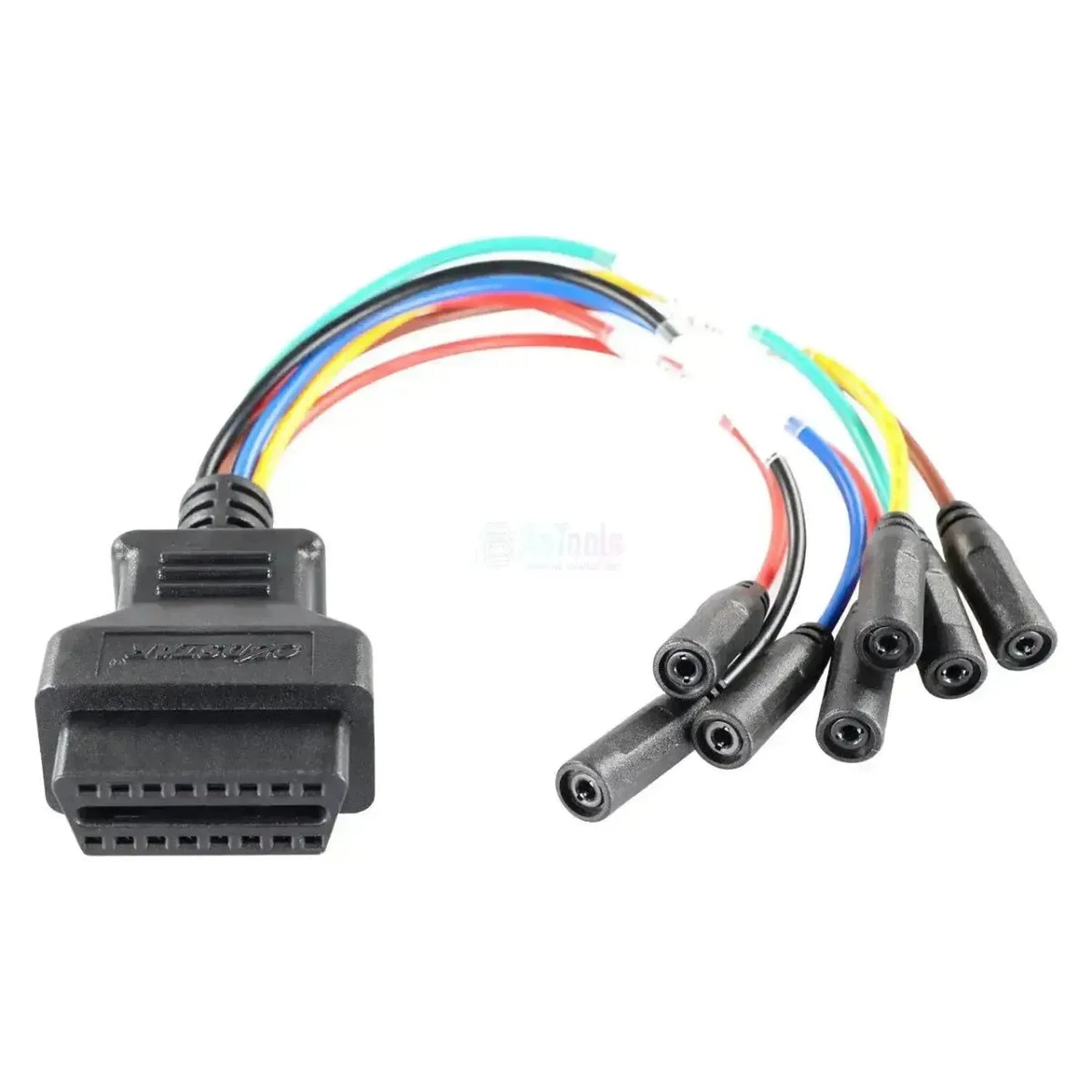

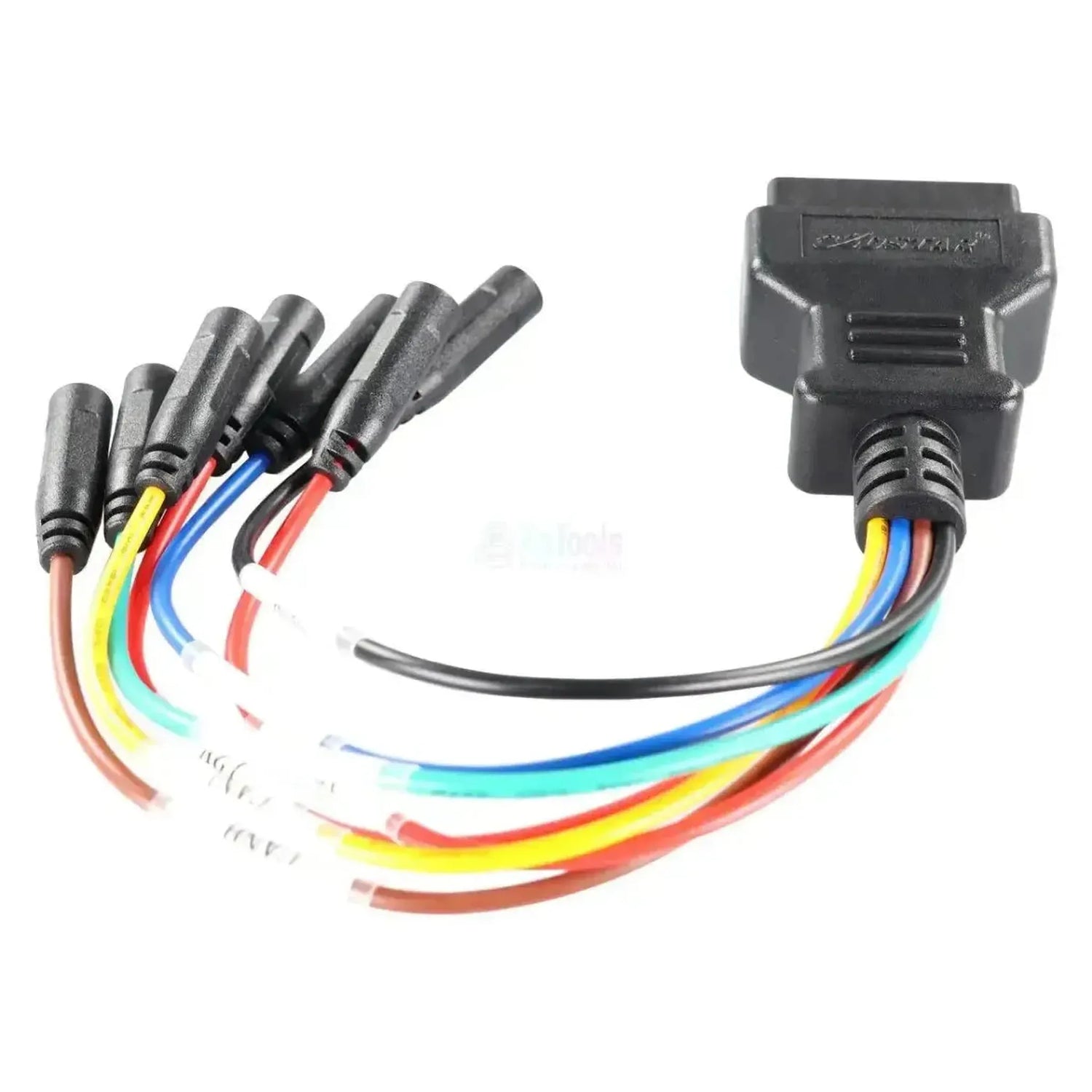

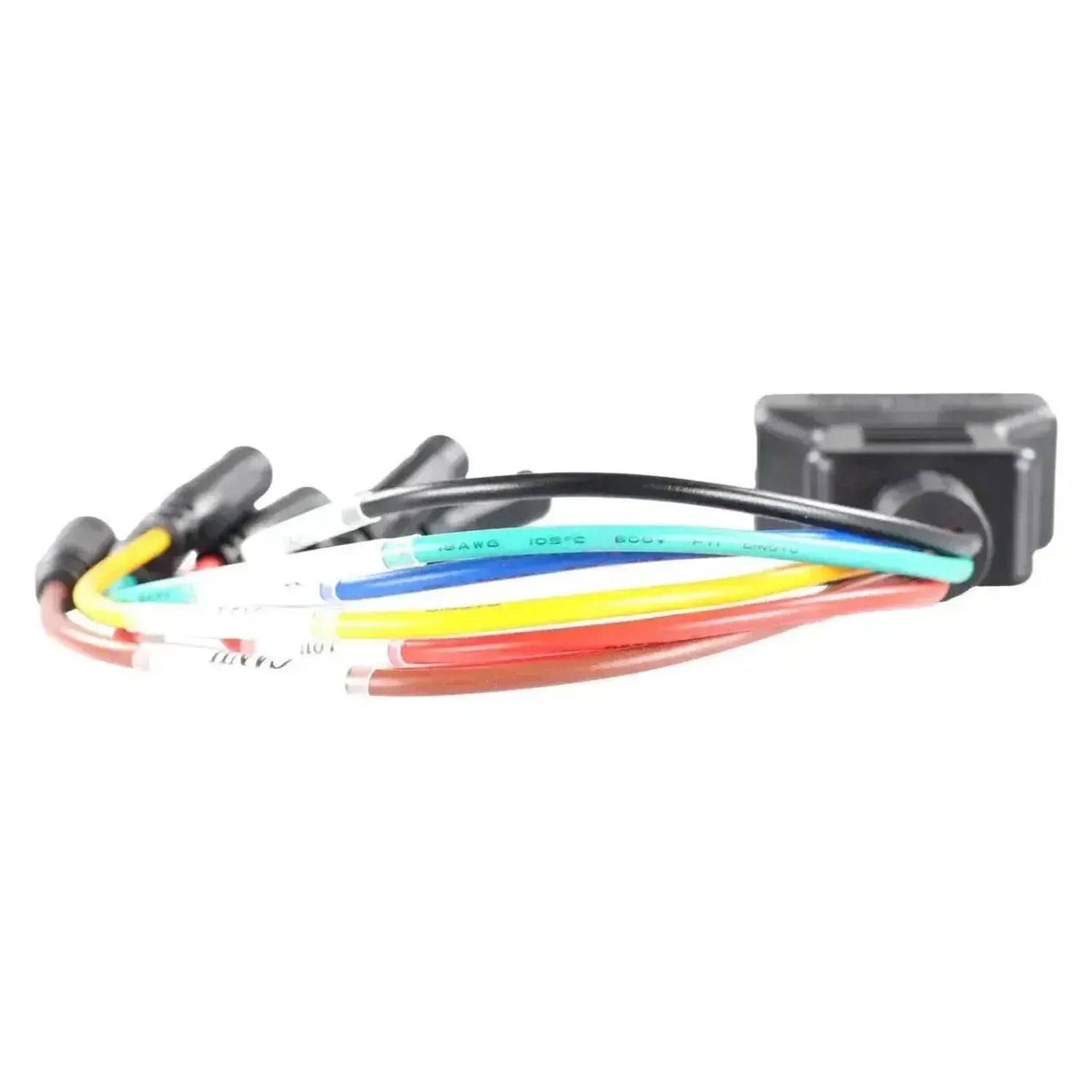

OBDSTAR M003A är en multifunktionell kabel med en 16-polig OBD2-kontakt (J1962) på ena sidan och lösa, förgrenade ledningar på den andra. Du ansluter de lösa ändarna med krokodilklemmar, lödfog eller bänkadaptrar till specifika pinnar på en ECU, BCM eller fordonskonnektor.

Kabeln är utformad för situationer där en direkt OBD2-anslutning inte fungerar: vid bench- och boot-mode-uppsättningar eller på fordon med icke-standard OBD2-ledningar. Eftersom ledarna är tillgängliga separat kan du ansluta CAN-High, CAN-Low, K-line och strömledningarna individuellt. Kabeln delar endast upp ledningarna; den avgör inte vilken modul som svarar. Du måste själv veta vilken pinne som går vart, och din egen enhets programvara bestämmer vad som är möjligt därefter.

FÖRDELAR

✔Anslutning per pinne — användbar när en direkt OBD2-anslutning inte är möjlig eller lämplig.
✔Lämplig för bench och boot mode — en demonterad ECU kan anslutas till diagnostikenheten på arbetsbänken.
✔Direkt åtkomst till signalledningarna — CAN-High, CAN-Low, K-line och strömspennarna är individuellt tillgängliga.
✔Universellt användbar — kan användas som adapter för olika fordonstillverkare och ECU-typer.

VIKTIGA BEGRÄNSNINGAR

✕Klemmar och bänkadaptrar ingår inte — krokodilklemmar eller adaptrar för de lösa ledningarna medföljer inte.
✕Pinnkartor är en förutsättning — utan rätt kopplingsschema för mål-ECU är felaktig anslutning snabbt gjord.
✕Avsedd för OBDSTAR-utrustning — funktion med diagnostikverktyg från andra tillverkare är inte garanterad.
✕Adderar ingen fordonstäckning — kabeln etablerar anslutningen; vilka märken och procedurer som stöds bestäms av din egen enhet.

Tillämpningar och funktionaliteter

Via de lösa ledningarna når du anslutningspunkter som ligger utanför standard OBD2-porten.

Styrenheter som du når

  • Demonterad ECU på arbetsbänken: Tillgänglig via individuella strömförsorjnings- och kommunikationsledningar.
  • BCM och övriga moduler: Kan anslutas till fordonskonnektor när standard OBD2-porten inte ger åtkomst.
  • Moduler med icke-standard ledningar: Tillgängliga genom att ansluta relevanta ledningar per ledare.

Vad du kan göra

  • Ansluta via OBD2: Koppla diagnostikenheten med 16-polig J1962-kontakten till kabeln.
  • Separera pinnar: Göra varje OBD2-ledning individuellt tillgänglig på en lös ledare.
  • Koppla en bänkuppsättning: Ansluta en demonterad ECU med strömförsorjnings- och kommunikationsledningar till enheten.
  • Skapa CAN- och K-line-anslutningar: Ansluta direkt till CAN-High, CAN-Low eller K-line för moduler som inte är tillgängliga via standard porten.
  • Tillhandahålla strömförsörjning och jord: Föra 12V och jord till bänkuppsättningen från fordonet eller en extern källa.
  • Observera: Vad som är möjligt beror på mål-ECU, den använda uppsättningen och din OBDSTAR-enhet.

Kompatibla fordon och tillämpningar

Avgörande är pinnmappningen för mål-ECU eller fordonskonnektor, inte modellen. Källan nämner inga märken eller byggnadsår: kabeln är universell i syfte och används på måttkort per anslutning.

  • Fordon med icke-standard OBD2-ledningar: De lösa ledningarna möjliggör anslutning per pinne.
  • Bench- och boot-mode-uppsättningar: För demonterade ECU:er från olika märken och typer.
  • OBDSTAR diagnostik- och nyckelkodningsutrustning: OBD2-sidan ansluter till enheten eller ett mellanliggande gränssnitt.
💡
Bra att veta: Kontrollera alltid pinnmappningen för mål-ECU först med ett kopplingsschema och mät genom ledarna med en multimeter. Så undviker du kortslutning mellan en strömförsörjnings- och en signalledning, vilket kan skada en modul oåterkalleligt. Kontrollera innan du beställer att du redan har de nödvändiga klemmorna eller bänkadaptrarna för de lösa ledningarna.

Innehåll i förpackningen

  • 1x OBDSTAR (M003A) | Multifunktionell OBD – 16-polig OBD2-adapterkabel | Universell

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare OBDSTAR
Artikelnummer M003A
Typ Adapterkabel
Tillämpning OBD-, bench- och boot-mode-anslutningar
Fordonssidans anslutning Förgrenade ledningar med lösa ändar
Enhetssidans anslutning 16-polig OBD2 (J1962)
Kommunikation CAN-High, CAN-Low och K-line, tillgänglig per ledare
Styrenheter ECU, BCM och övriga moduler, beroende på valda anslutningspunkter
Segment Universell
Modellomfattning Märkesoberoende; bestämd av mål-ECU:s pinnmappning
Krävs för användning OBDSTAR läsare eller programmerare med 16-polig OBD2-anslutning
Ytterligare nödvändigt Krokodilklemmar eller bänkadaptrar för de lösa ledningarna (ej inkluderade)
Vikt 0,1 kg
