AsTools | SKU: A0233

Tesla 12-polig OBD – 16-polig OBD2-adapterkabel | Personbil

Name: Tesla 12-polig OBD – 16-polig OBD2-adapterkabel | Personbil
Brand: AsTools
SKU: A0233
Price: 10.95 EUR
Availability: InStock

€10,95 inkl.

€9,05 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

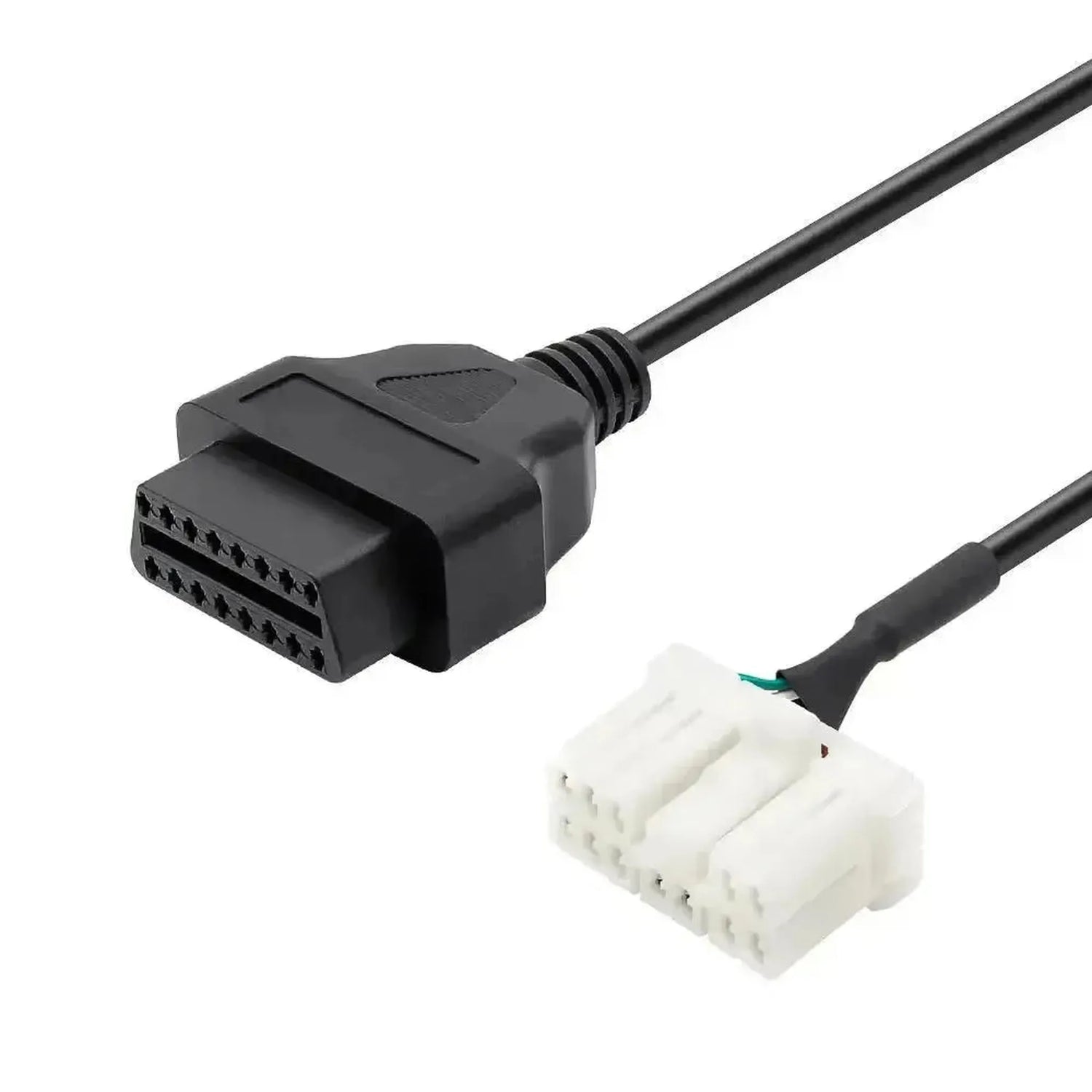

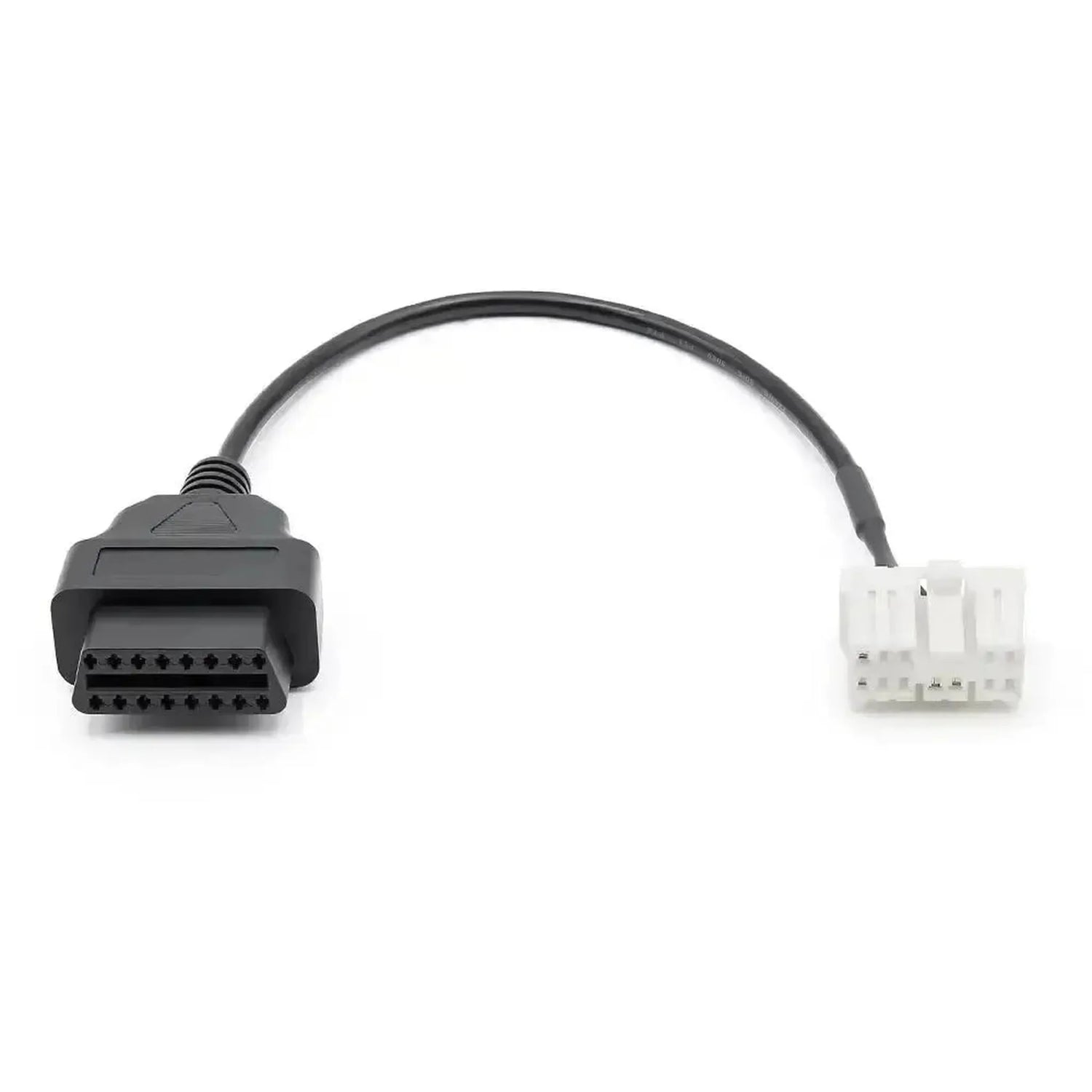

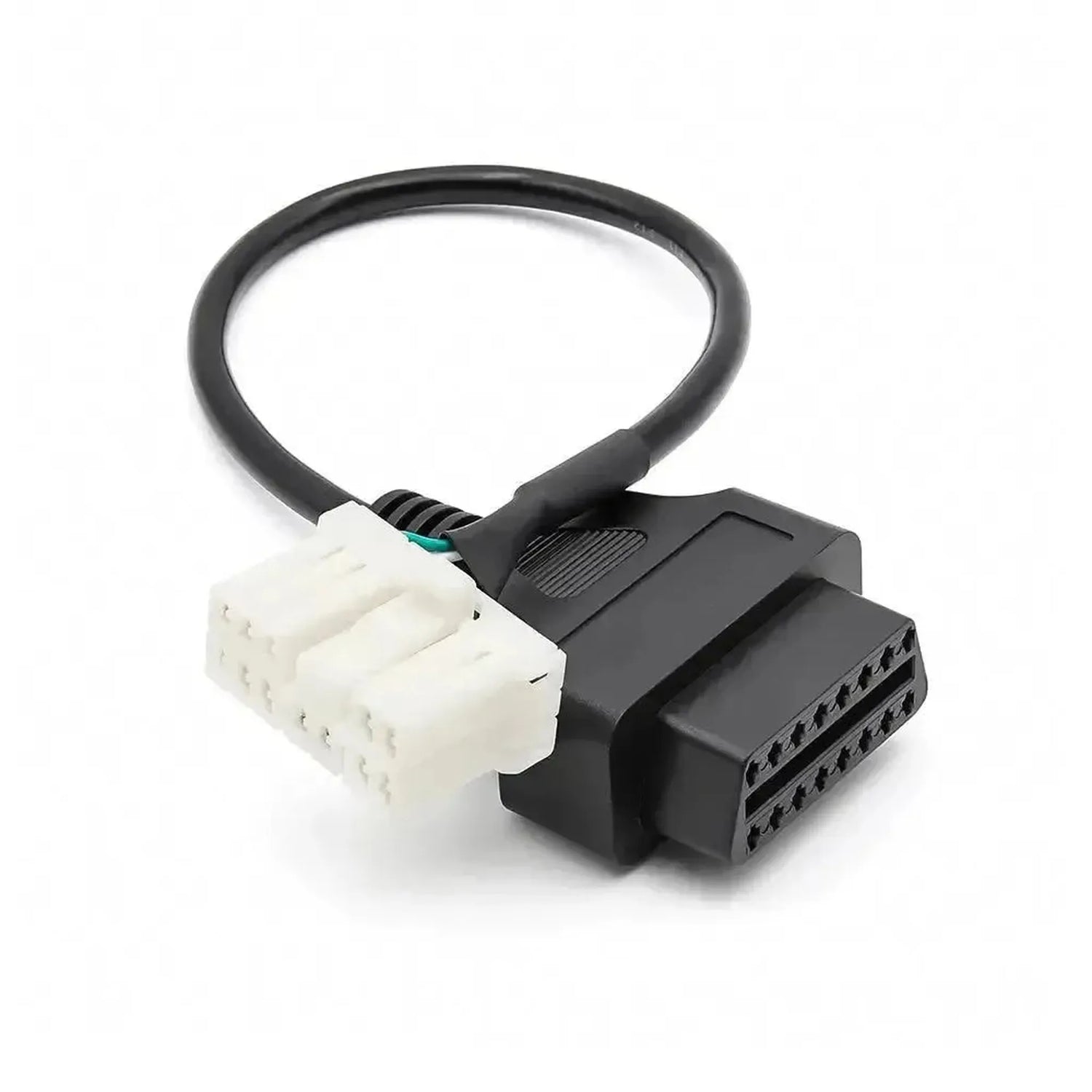

Deze verloopkabel verbindt de zwarte 12-pins diagnoseaansluiting van de Tesla Model S van vóór de facelift met een uitleesapparaat of interface met een 16-pins OBD2-stekker. De aansluiting zit achter het opbergvak onder het centrale scherm.

De Model S heeft geen gewone OBD2-poort. Via deze aansluiting bereikt u de CAN-bus van de auto, met gegevens over onder meer de hoogvoltage-accu, de aandrijving en het laden. De kabel zet de aansluiting alleen fysiek om. Uw uitleesapparaat of app moet zelf Tesla-diagnose ondersteunen.

PLUSPUNTEN

✔Geeft toegang tot de CAN-bus van de Model S, die u zonder deze kabel niet met een OBD2-apparaat bereikt.

✔U gebruikt uw bestaande apparaat of interface met 16-pins OBD2-stekker; een aparte Tesla-tester is niet nodig.

✔Geschikt voor het uitlezen van accugegevens, zoals celspanningen en temperaturen, met software die dat ondersteunt.

✔De kabel werkt passief en heeft geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose via deze aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Alleen voor de Model S met de 12-pins aansluiting; vanaf september 2015 en bij de Model X zit er een 20-pins aansluiting.

✕Om bij de aansluiting te komen moet u het opbergvak onder het scherm losdrukken.

Toepassingen en functionaliteiten

De kabel is bedoeld voor garages en specialisten die een oudere Tesla Model S uitlezen.

Gegevens die u kunt benaderen

HV-accu: Celspanningen en temperaturen.
Aandrijving: Vermogen, koppel en omvormer.
Thermisch beheer: Koeling en verwarming.
Laden: Gegevens van AC- en DC-laden.

Wat u kunt doen

Live data: Actuele waarden bekijken.
Foutcodes: Lezen waar het apparaat dat biedt.
Accucontrole: Toestand van de HV-accu volgen.
Logging: Waarden tijdens een rit vastleggen.

Zo gebruikt u hem

Auto uit: Zet de auto in parkeerstand.
Opbergvak los: Druk het vak onder het scherm stevig omlaag.
Aansluiten: Steek de 12-pins stekker in de aansluiting.
Apparaat koppelen: Sluit uw apparaat aan op de 16-pins stekker.
Uitlezen: Start de Tesla-diagnose in uw apparaat of app.

Compatibele voertuigen en toepassingen

Bepalend is de zwarte 12-pins aansluiting achter het opbergvak. Die zit alleen in de Model S van vóór de facelift.

Tesla:

Model S (vóór facelift): 2012 tot september 2015.

💡

Goed om te weten: De aansluiting zit achter het opbergvak onder het centrale scherm. Druk het vak stevig omlaag tot de klemmen loslaten. Ziet u een blauwe 20-pins stekker, dan heeft u de 20-pins kabel nodig.

Verpakkingsinhoud

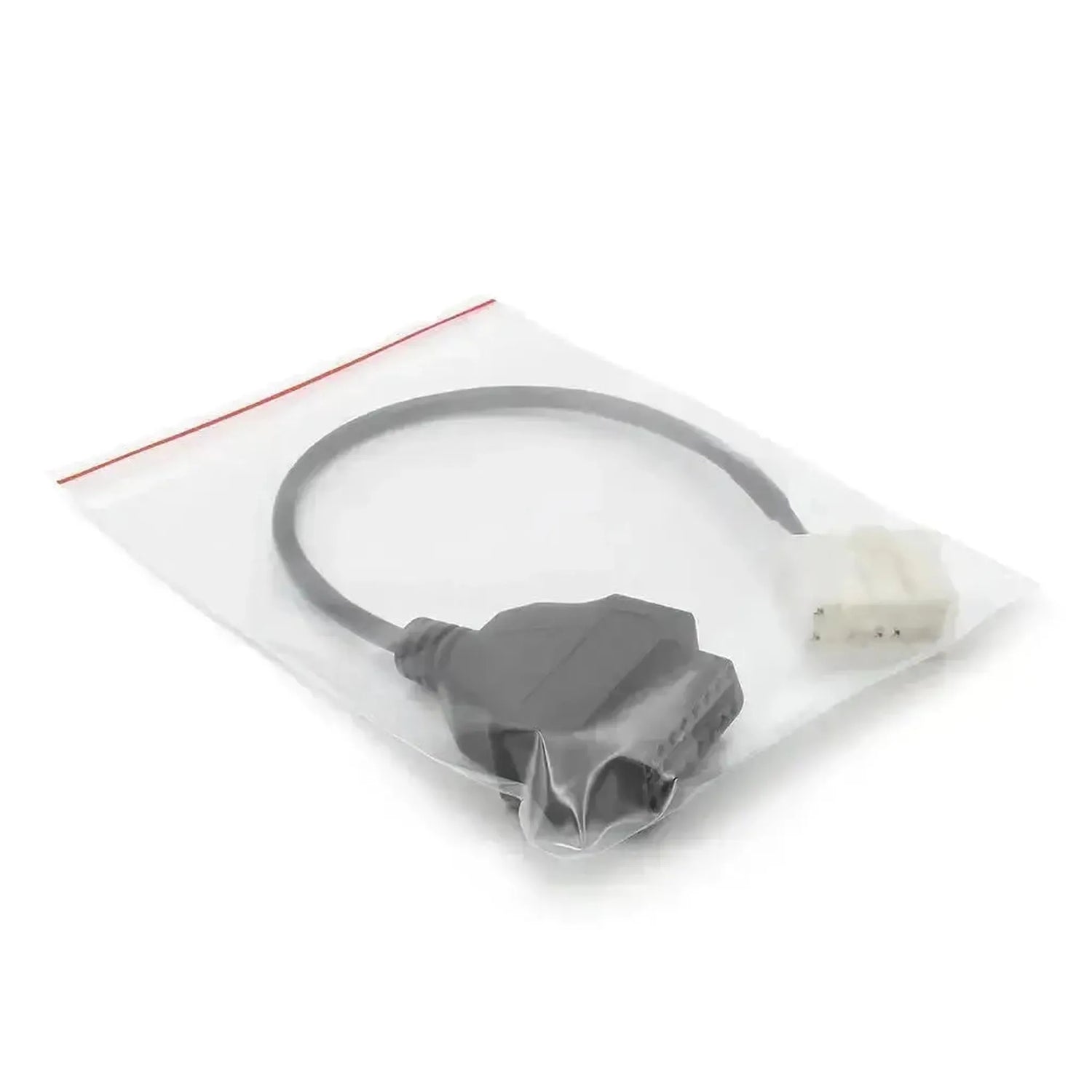

1x Tesla 12-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: AsTools
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Personbil

Anslutningar

Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-polig OBD2, hona
Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: CAN-bus

Övriga specifikationer

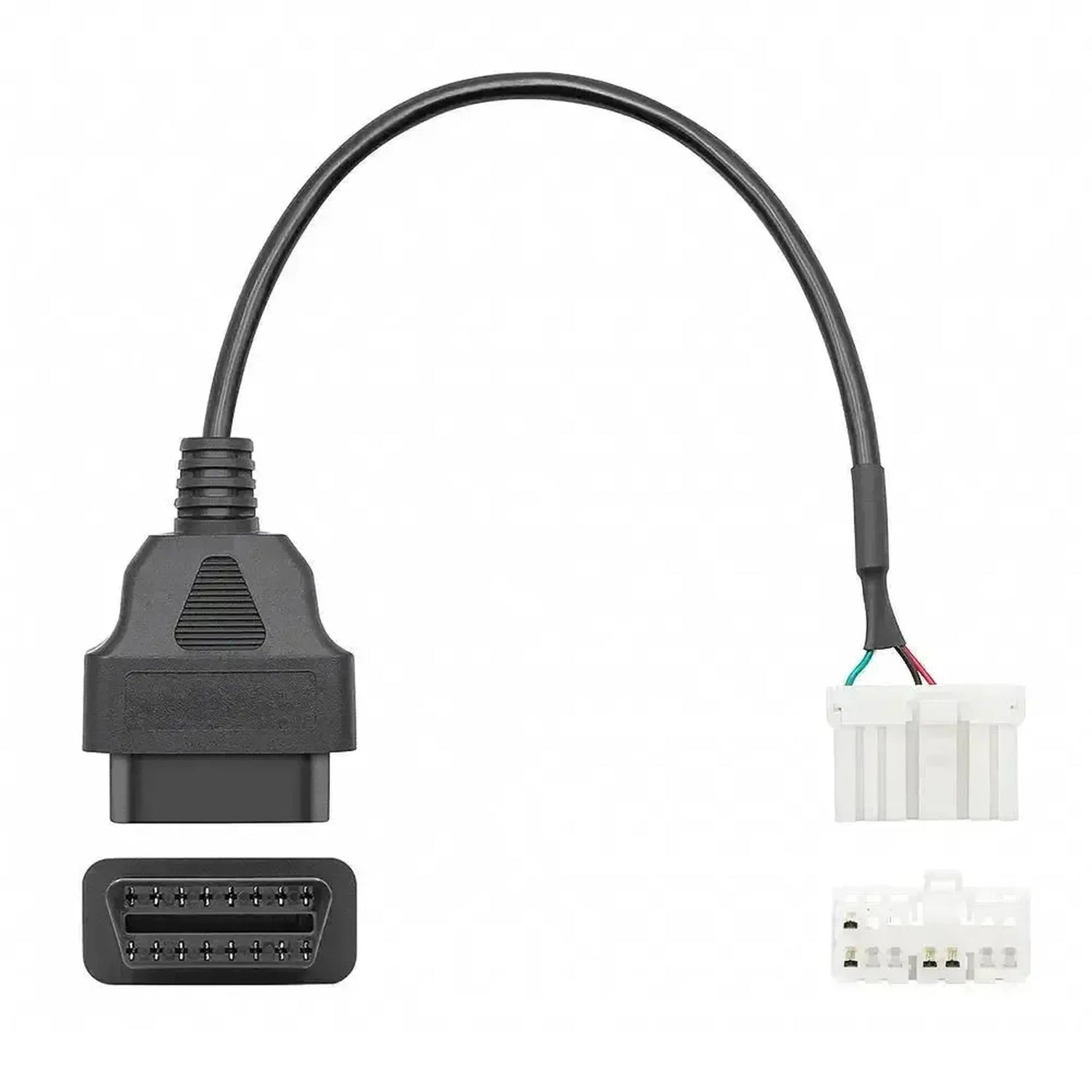

Toepassing: Tesla Model S (2012 tot september 2015) met de 12-pins diagnoseaansluiting
Aansluiting voertuigzijde: 12-pins (Tesla, zwart)
Aansluiting apparaatzijde: 16-pins OBD2 (vrouwelijk)
Werking: Passief, geen protocolconversie
