Gratis 1 års licens + TeamViewer-stöd vid köp

OBDSTAR | SKU: ECU-Master-B-Bundle

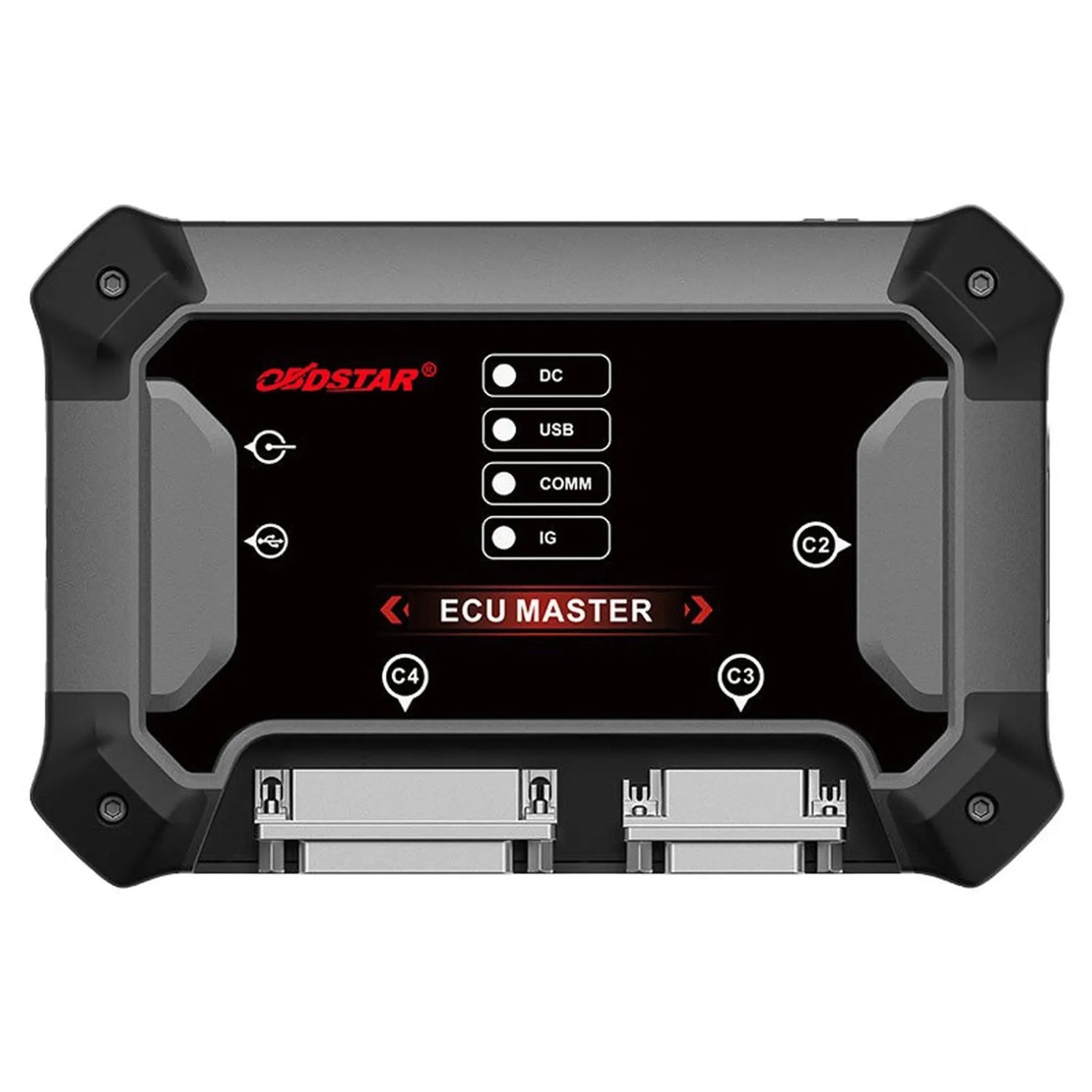

OBDSTAR ECU Master (B) | Programmerare

Name: OBDSTAR ECU Master (B) | Programmerare
Brand: OBDSTAR
SKU: ECU-Master-B-Bundle
Price: 828.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recension

€828,95 inkl.

€685,08 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

De OBDSTAR ECU Master met configuratie B is een ECU-programmeur voor motorfietsen. Deze configuratie richt zich op het motormanagement (ECM) en dekt ruim honderd merken, van scooter en motorfiets tot quad en sneeuwscooter. OBDSTAR noemt de regelaars bij naam, onder meer van Harley-Davidson, Honda Keihin, CFMOTO en Kawasaki Denso.

Het is een pc-gestuurde ECU-programmeur: de software draait op een Windows-pc (Windows 10 of nieuwer) en het toestel verzorgt de voeding en de communicatie met de regelaar. U werkt via OBD, bench, boot, JTAG of BDM; voor JTAG en BDM zit de C4-10-adapter erbij. Welke modules u bereikt, bepaalt de configuratie die op het serienummer is vrijgeschakeld. Andere configuraties schakelt u later bij op hetzelfde toestel.

PLUSPUNTEN

✔Regelaars bij naam — Harley-Davidson, Honda Keihin, CFMOTO en Kawasaki Denso, met de werkwijze erbij.

✔Ruim honderd merken — Van Aprilia en BMW tot Can-Am, Polaris en Zontes.

✔Vijf werkwijzen — OBD, bench, boot, JTAG en BDM. Bij motorfietsen is de bench de gebruikelijke route.

✔Later uitbreiden — Configuratie A, C of D schakelt u bij op hetzelfde toestel.

AANDACHTSPUNTEN

✕Alleen motormanagement — Transmissie- en carrosseriemodules vallen buiten configuratie B.

✕Geen personenauto of bedrijfswagen — Daarvoor zijn configuratie A en C nodig.

✕Pc nodig — De software draait op een Windows-pc (Windows 10 of nieuwer); die zit er niet bij.

✕Geen diagnose of sleutels — Alleen ECU-werk. Voor sleutelprogrammering is er de KeyMaster G3.

Toepassingen en functionaliteiten

Configuratie B is bedoeld voor motorfietswerkplaatsen en ECU-specialisten die motor-ECU's uitlezen, klonen of op virgin zetten. Hieronder staat wat het toestel doet.

Functies configuratie B

Data lezen en schrijven: De inhoud van de motorfiets-ECM uitlezen en terugschrijven.
VIN: Het framenummer lezen en schrijven.
Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
Databuffer resetten: De databuffer van de regelaar terugzetten.
Klonen: Bij CFMOTO-regelaars, via de bench.
Kilometerstand: Bij de Harley-Davidson MT21 kalibreren.

Werkwijzen

OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
BOOT: De regelaar in bootmodus starten via een verbinding op de print.
JTAG: Directe toegang tot de processor, via de C4-10-adapter.
BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
Aansluiten: Verbind het toestel met de pc en de lader, en sluit de motorfiets-ECM aan via OBD, BENCH-C V1 of C4-10.
Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

OBDSTAR noemt voor deze configuratie de volgende regelaars met naam:

Harley-Davidson CAN en J1850: 2-pins en 3-pins CAN en J1850: data lezen en schrijven via bench, VIN lezen.
Harley-Davidson MT21: Data lezen en schrijven via bench, VIN lezen en kilometerstand kalibreren.
Honda Keihin: M32R, SH705X, MPC560 en RH850: lezen en schrijven via bench.
CFMOTO: MSE6.0, MSE8.0, MSE9.0, US6.0 en ME17 (MED17.8.10): klonen via bench.
Kawasaki Denso: 21175-serie: lezen en schrijven via bench.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Motorfiets (ECM Moto)

Ruim honderd merken, van de grote fabrikanten tot kleine Europese en Chinese bouwers.

Europees: Adamoto, AJP, AJS, Aprilia, Baltmotors, Barton, Benelli, Beta, BMW, Bristol, Brixton, Derbi, Ducati, GasGas, Gilera, Goes, Herald, Husqvarna, Italjet, Junak, KSR Moto, KTM, Lambretta, Lexmoto, Macbor, Mash, Minsk, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Peugeot, Piaggio, Qooder, Quadro, Royal Alloy, Russkaya Mehanika, Sherco, Sinnis, Stels, SWM, Vespa, WK
Aziatisch: Access, Aeon, Bajaj, Daelim, Hartford, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, SYM, TGB
Amerikaans: Arctic Cat, Argo, Bennche, Bobcat, Briggs & Stratton, BRP, Can-Am, Harley-Davidson, Indian, Johnny Pag, Kohler, Massimo, Polaris
Chinees: Benda, CFMOTO, Changjiang, Dayang, Gaokin, Hanway, Hisun, Jialing, Keeway, Kiden, Kove/Colove, Lifan, Linhai, Loncin, Odes/Aodes, QJ Benelli, QJMotor, Segway, Voge, Zongshen, Zontes
Herkomst niet vastgesteld: BFR, Chironex, Freedom, Hunter Motorcycles, MGB, Polar Fox, Stallion, Vinto, Vitacci, Vortex, Wels

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.

Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
Verlengen: Met de OBDSTAR ECU Master configuratie B update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

1x OBDSTAR ECU Master
1x Lader 14 V
1x M001C-hoofdkabel
1x USB-kabel (type B)
1x BENCH-C V1-kabel
1x Set jumperdraden (8 uitvoeringen)
1x 3-in-1-jumperverlengkabel
1x C4-10-adapter
1x W004-kabel
1x W005-kabel
1x W006-kabel

Referentie	Aansluiting
M001C-hoofdkabel	ECU Master naar OBD-poort of BENCH-C V1-kabel
BENCH-C V1-kabel	Naar de uitgebouwde regelaar (bench)
C4-10-adapter met W004, W005 en W006	Naar de JTAG- of BDM-aansluiting op de print
Jumperdraden en 3-in-1-verlengkabel	Pinbezettingen overbruggen op de bank
USB-kabel (type B)	ECU Master naar de pc

💡

Goed om te weten: Lees de oorspronkelijke inhoud van een regelaar altijd uit en bewaar die, voordat u schrijft. Een mislukte schrijfbewerking is zonder back-up niet terug te draaien. Houd bij de bestelling het serienummer van uw toestel bij de hand: de configuratie wordt daarop vrijgeschakeld.

Uppdateringslicens (förnyelse efter gratisperioden)

OBDSTAR ECU Master | Konfiguration (B) | Uppdateringslicens

Ordinarie pris
€162,95 inkl.

€134,67 exkl.

1 årVisa licensen

Förnyelsepriset kan variera något. Har du redan enheten? Då ber vi om serienumret efter din beställning.

Tekniska specifikationer

Allmänt

Tillverkaren av programmeraren. Med ett känt märke är uppdateringar och support ofta lättare att hitta.Märke: OBDSTAR
Om enheten endast programmerar styrenheter, även hanterar nycklar och startspärr, eller är en adapter för datorn.Typ av programmerare: ECU-programmerare
Vilket paket eller vilken konfiguration som ingår. Ett större paket har fler funktioner eller adaptrar upplåsta.Utförande: Konfiguration B
Vilka fordonstyper programmeraren passar till. Praktiskt om du även arbetar med motorcyklar eller lantbruksmaskiner.Fordonstyper: Motorcykel
Hur många bilmärken programmeraren stöder. Fler märken innebär att du kan hjälpa fler bilar i verkstaden.Antal märken: 100+ märken

Programmering

Hur programmeraren ansluter till styrenheten: via OBD-kontakten, på bänken eller direkt på kretskortet.Arbetsmetoder: OBD
Bänk
Boot
BDM
JTAG
Vilka styrenheter du kan läsa av och programmera, till exempel motor- eller växellådsstyrenheten.Typer av styrenheter: Motorcykel-ECM

Funktioner

Att överföra innehållet i en defekt styrenhet till en ersättningsenhet. Då behöver den nya styrenheten inte kodas hos återförsäljaren.Klona styrenhet: Ja
Att läsa chassinumret och skriva det till en ersättningsenhet, så att den passar bilen.Läsa och skriva VIN: Ja
Att synkronisera mätarställningen i en styrenhet med det verkliga värdet, till exempel efter byte av mätare.Kalibrera mätarställning: Ja
Att återställa en begagnad styrenhet till nyskick, så att den kan monteras i en annan bil.Återställa till fabriksstatus: Ja
Att läsa av och dekryptera startspärrens data, så att du kan koppla nycklar eller styrenheter.Dekryptera IMMO-data: Ja

Hårdvara

Programvaran som enheten kör på, eller vilket system din dator behöver om den fungerar via datorn.Operativsystem: Windows 10 eller nyare
Med vilken kabel programmeraren ansluts till datorn.Anslutning till dator: USB-A naar USB-B

Mått och vikt

Enhetens längd, bredd och höjd. Så ser du hur mycket utrymme den tar.Mått: 176 x 115 x 31,7 mm
Vikten på paketet med allt som ingår. Ett tungt paket har oftast fler adaptrar.Fraktvikt: 1,9 kg
Mellan vilka temperaturer enheten fungerar korrekt. Viktigt i en kall eller varm verkstad.Drifttemperatur: -10 till 55 °C
Strömförsörjning: Adapter 14 V / 60 W
JTAG och BDM: Via adaptern C4-10
Datoranslutning: USB (typ B)
Driftspänning: DC 14 V / 24 V
