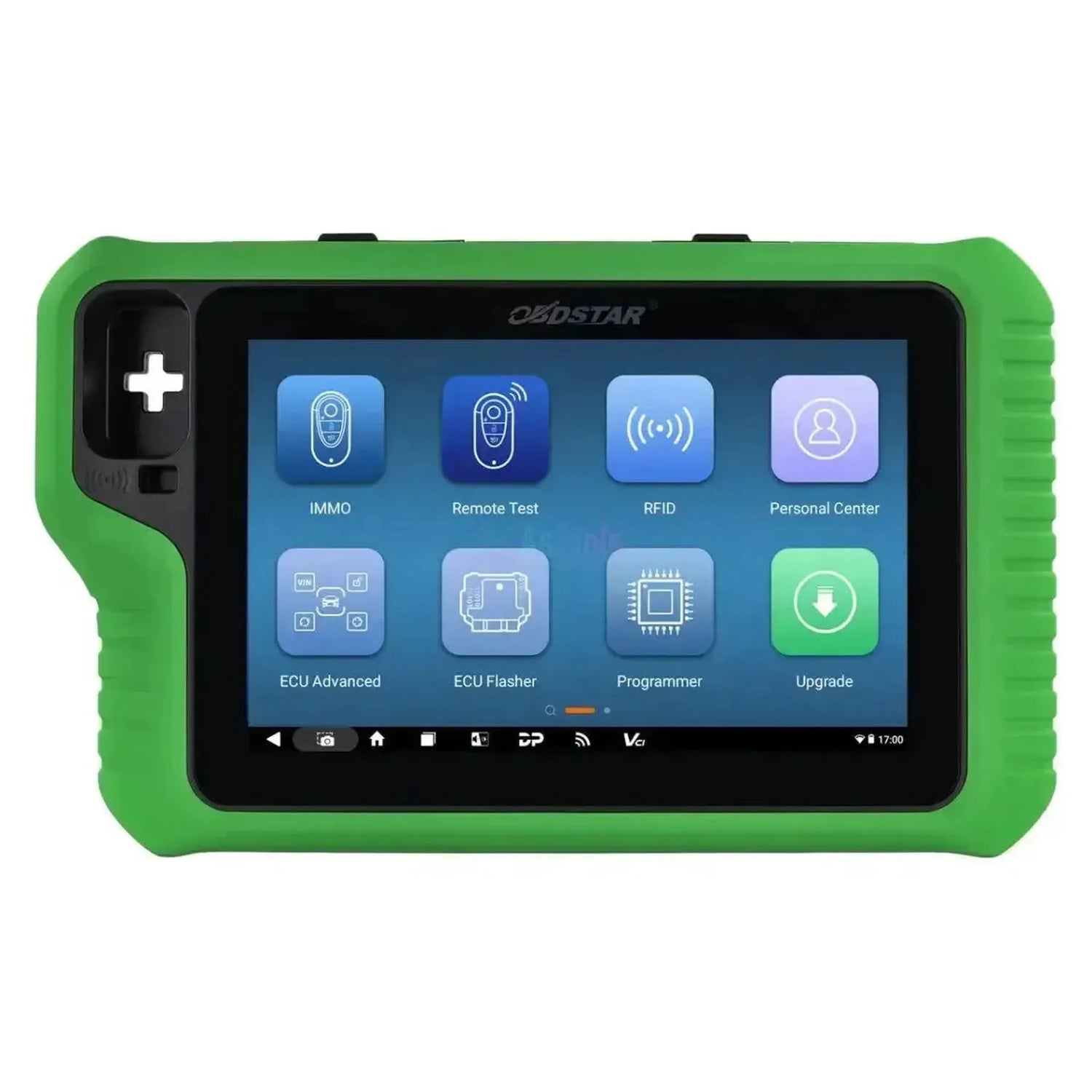

OBDSTAR KeyMaster G3 | Multifunktionell programmerare

Vilken modell passar för dig

OBDSTAR erbjuder flera nyckel- och programmeringsinstrument. De skiljer sig inte i kvalitet utan i räckvidd: där ett verktyg slutar börjar nästa.

Letar du inte efter nyckelarbete utan ECU-arbete eller kraschdata, titta på DC706 (ECU-programmerare) eller P50 (kraschdata-programmerare). De utför annat arbete.

Tillämpningar och funktionaliteter

KeyMaster G3 är byggd kring immobiliser- och nyckelarbete, med ECU-hantering som andra pelare. Nedan är arbetet grupperat som det kommer på verkstaden.

Nyckelfunktioner — immobiliser, 5 fordonstyper

Huvudarbetet med detta verktyg, och den del som är tillgänglig utan extra licens. Vilka vägar som är möjliga per fordon beror på märke, modell och årsmodell.

• Programmera nycklar: Immobilisernycklar på personbil (102 märken), lastbil (DAF, Jiefang och Kinland), elfordon (23 märken), motorcykel (19 märken) och vattensport (BRP, Kawasaki och Yamaha).
• Tillverka nycklar: Skapa en nyckel som startar fordonet, även när det inte finns något original kvar, på samma nivå som märkeshandlaren gör. För 17 märken.
• Förnya nycklar: Nollställ en använd nyckel så den kan användas igen, för 15 märken.
• Lås upp smart key: Gör en låst smart key användbar igen, för Subaru och Toyota.
• Läs och skriv transpondrar: Få åtkomst till transpondrardata via den inbyggda RFID-funktionen, utan separat adapter.
• Testa fjärrkontrollen: Kontrollera signal, funktion och frekvens på fjärkontroller och smart keys med den inbyggda Remote Test, innan du programmerar.
• IMMO OFF: Stäng av startövervakningen på modeller där fordonssystemet tillåter det.

Specialfunktioner — arbete på styrmodulen

Arbete som går längre än bara nycklar. En del av detta görs på arbetsbänken med den medföljande MP001 och arbetsbänkskablarna.

• Läs och skriv EEPROM och MCU: Läs ut, spara och skriv tillbaka minnet från styrmoduler med den medföljande MP001-programmeraren, läs- och skrivkorten C4-01 och C4-02 samt kablarna W004 och W005.
• ECU Advanced: Avancerade operationer på styrmoduler från 12 märken som är freigiven för det.
• Arbetsbänksarbete: Prata med moduler utanför fordonet via BENCH-A V3, BENCH-B V2 och P004-adaptern med växlingsbar 120 ohm terminering.

Funktioner med egen licens

Fyra funktionsgrupper ingår inte i grundversionen. OBDSTAR tillhandahåller dem som betald aktivering på serienumret på ditt eget verktyg — du betalar bara för vad du använder. Alla fyra finns tillgängliga separat hos oss; de visas längre ned bland de valfria tilläggen.

• ODO Meter — modul B: Justera kilometerräkningen på personbil och motorcykel, plus olja- och serviceåterställning.
• ECU Flasher — modul C: Motorstyrning, växellåda, karossmoduler och motorcykel-ECM läsa, skriva och klona. Detta är modulen som de två stora ECU Flasher-listorna längre ner hör till.
• Crash Reset — modul D: Återställ airbag, batteriövervakning (MVBM) och ominitialisera styrvinkelssensor.
• Test Platform — modul E: Instrumentpaneler, ABS-enheter, växelspaksmoduler, klimatpaneler och BSG-, MHEV-, ljud- och EBA-regulatorer för elfordon på arbetsbänken startas upp utan CAN-kommunikation.

Om du bara behöver mätararbete tar du bara ODO Meter; arbetar du med skador är Crash Reset det logiska tillskottet.

Tilläggsfunktioner

Vad apparaten tekniskt kan hantera. Det avgör om den kan kommunicera med ett modernt fordon; märklistan längre ner säger ingenting om det. Med G3 är allt detta inbyggt i apparaten själv, utan separata lådor.

• CAN-FD inbyggd: Det snabbare CAN-protokollet från moderna fordon, utan separat adapter.
• DoIP inbyggd: Diagnostik över ethernet, nödvändigt för en växande grupp moderna modeller.
• Låg hastighet (feltolerant) CAN: Den långsamma, feltolerant bussen som används i komfortsystem.
• OBD16 pinöverloppsomkopplare: Byt pinbelegningen på OBD-kontakten utan adapter.

Stödda fordonsmärken

Det är kombinationen av märke, modell och årsmodell som avgör, inte märket enbart. Ett märke som finns i immobiliserlistan behöver inte finnas i nyckelprogrammeringslistan — kontrollera därför enligt den funktion du behöver. Nedan följer åtta stora listor, per världsdel och i alfabetisk ordning. De tre korta listorna — lastbil, maritim och smart key-upplåsning — finns kompletta ovan vid själva funktionen.

Programmera nycklar — personbil

• Europeisk: Alfa Romeo, Audi, Bentley, BMW, Dacia, DR, Ferrari, Fiat, Iveco, JLR (Jaguar Land Rover), Lamborghini, Lancia, Maserati, Mercedes-Benz, Opel, Porsche, PSA (Peugeot, Citroën, DS), Renault, Seat, Škoda, Smart, Volkswagen, Volvo
• Asiatisk: Daewoo, Daihatsu, Datsun, Genesis, Himiko, Honda, Hyundai, Isuzu, Kia, Luxgen, Mazda, Mitsubishi, Nissan, Samsung, SsangYong, Subaru, Suzuki, Toyota
• Amerikansk: Chrysler, Dodge, Ford, GM, Jeep, Lincoln, Mercury
• Kinesisk: Aeolus, BAIC, Baojun, Borgward, Brilliance, BYD, Changan, Changfeng, Chengshi, Chery, Dayun, Dongfeng, Dorcen, Enovate, Enranger, FAW, Fencon, Foday, Forthing, Foton, Geely, Great Wall, Hafei, Haima, Hawtai, Huanghai, JAC, JMC, Landwind, Larkauto, Li Auto, Lifan, Lynk&Co, Maxus, Neta, NIO, QNLotus, Qoros, Qumotor, Roewe, Ruichi, SGMW, Soueast, SWM, Trumpchi, Venucia, Voyah, WM Motor, Xpeng, Yema, Yudo, ZD, Zhongxing, Zotye

Programmera nycklar — elfordon

• Kinesisk: Arcfox, BAIC, Borgward, Changan, Chery, Dayun, Denza, FAW, Geely, Great Wall, Haima, Hanteng, Hawtai, Hongqi, JAC, JMC, Leapmotor, Li Auto, Roewe, Seres, SGMW, Soueast, Trumpchi

Alla 23 märken är kinesiska; det är här elektrifiering av denna marknad går framåt snabbast.

Programmera nycklar — motorcykel

• Europeisk: BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph
• Asiatisk: Honda, Kawasaki, Suzuki, Yamaha
• Amerikansk: BRP, Harley-Davidson, Indian, Polaris
• Kinesisk: CFMOTO, Dayang, Haojue, Souo, Voge

Tillverka nycklar

• Europeisk: Aprilia, BMW, Ducati, KTM, Moto Guzzi, MV Agusta, Peugeot, Piaggio, Triumph
• Asiatisk: Honda, Kawasaki, Suzuki, Yamaha
• Amerikansk: BRP
• Kinesisk: Dayang, Haojue, Kove

Förnya nycklar

• Europeisk: Audi, BMW, Citroën, Land Rover, Opel, Peugeot, Porsche, Renault, Volkswagen, Volvo
• Asiatisk: Hyundai, Kia, Mitsubishi
• Amerikansk: Chrysler, GM

ECU Advanced

• Europeisk: Fiat, Maserati, Mercedes-Benz, Porsche, PSA, Renault, Volvo
• Asiatisk: Hyundai, Infiniti
• Amerikansk: Chrysler, Ford, GM

ECU Flasher — karosseri (Body IMMO)

OBS: ECU Flasher är modul C och ingår inte i standardutförandet. Denna lista och listan nedan är endast tillgängliga efter aktivering av denna licens.

• Europeiska: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Asiatiska: Mazda
• Amerikanska: Chrysler, Dodge, Ford, GM, Jeep

ECU Flasher — motorstyrning (ECM IMMO)

Även denna lista tillhör modul C och är bara tillgänglig efter aktivering av den licensen.

• Europeisk: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Asiatisk: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikansk: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Kinesisk: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye

Valfria tillägg och utökningar

Observera vad som redan ingår: MP001-programmören, P004-adaptern och KeySim finns med i A1+A2-versionen som vi levererar. Du behöver inte beställa dem separat. CAN FD-adaptern behöver du heller inte — CAN-FD är inbyggd. Och P001-programmören tillför ingenting: OBDSTAR bekräftar själv att G3 redan har RFID-funktionen ombord och levereras med MP001.

Hårdvarumoduler och tillbehör

• BENZ FBS3 Kit: För nyckel- och modularbete på Mercedes-Benz med FBS3: EIS, ELV, ECM, TCM och ISM. Se BENZ FBS3 Kit.
• C4-09 Adapterkits (MB91F526): För MB91F526-styrenheten i karossmoduler för Alfa Romeo, Ferrari, Fiat och Jeep. Se C4-09 Adapterkits.

Programvara och licenser

• ODO Meter — modul B: Mätarvägning på personbilar och motorcyklar, plus oljebyte och serviceåterställning. Se ODO Meter-licensen.
• ECU Flasher — modul C: Läs, skriv och klona motorstyrning, växellåda, karossmoduler och motorcykel-ECM. Se ECU Flasher-licensen.
• Crash Reset — modul D: Återställ airbag, batteribevaking och kalibrera styrvinkelgivare. Se Crash Reset-licensen.
• Test Platform — modul E: Starta moduler på arbetsbänken utan CAN-kommunikation. Se Test Platform-licensen.

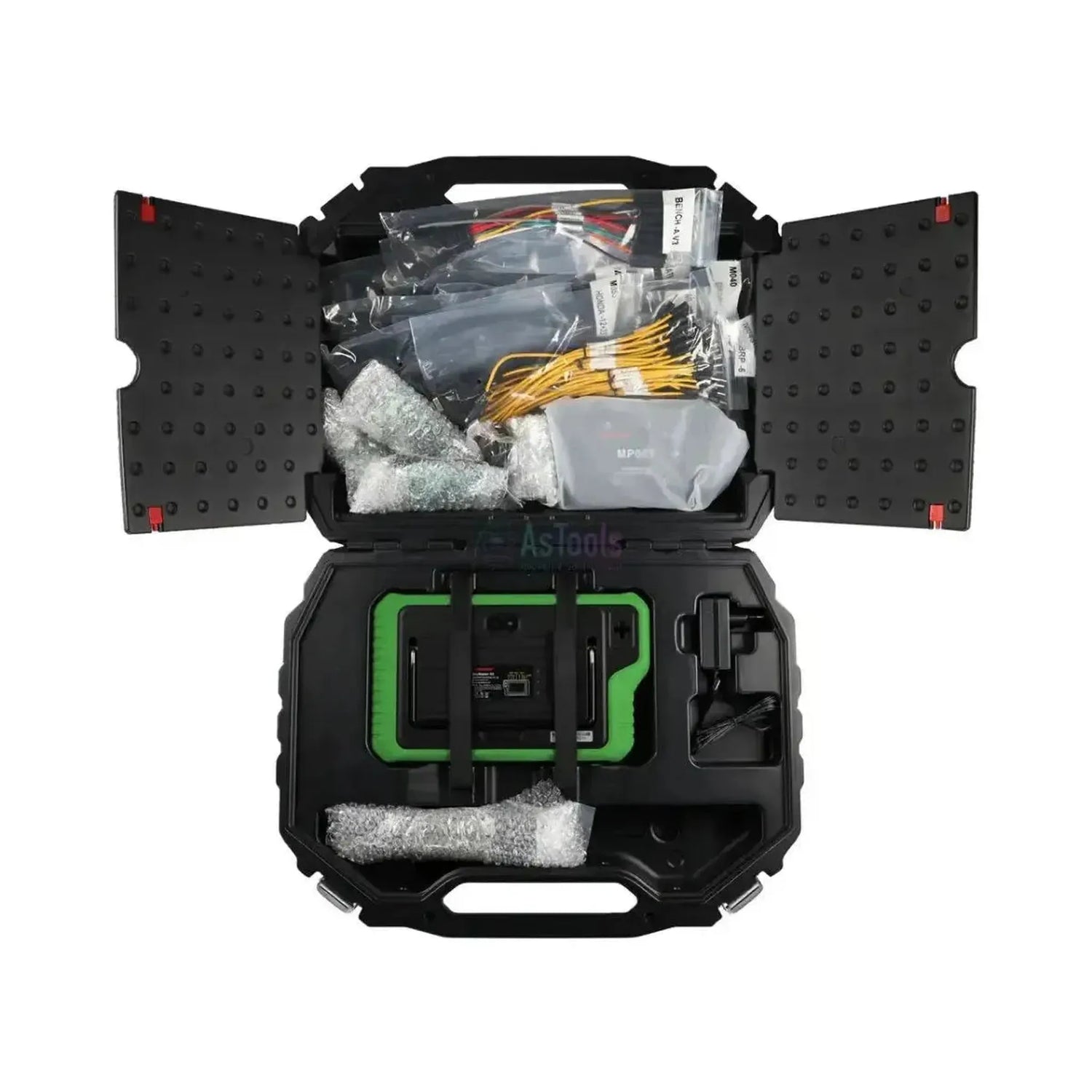

Innehåll i förpackningen

• 1x OBDSTAR KeyMaster G3 (A1+A2)
• 1x M001 huvudledning
• 1x 12V2A laddare
• 1x MP001 multifunktionell programmerare
• 1x W004 läs- och skrivkabel
• 1x W005 läs- och skrivkabel
• 1x C4-01 läs- och skrivkort
• 1x C4-02 läs- och skrivkort
• 1x BENCH-A V3 kabeluppsättning
• 1x BENCH-B V2 kabeluppsättning
• 1x P004 adapter
• 1x P004 jumperledningssats
• 1x KeySim nyckelsimulätor
• 1x M034 diagnosaadapter (Harley-Davidson)
• 1x M037 diagnosaadapter (Ducati)
• 1x M040 diagnosaadapter (BMW)
• 1x M041 OBD-adapter
• 1x M042A diagnosaadapter (Indian)
• 1x M043 diagnosaadapter (BRP)
• 1x M053 diagnosaadapter (Honda)
• 1x M054 diagnosaadapter (Suzuki)

Licensinformation

Denna enhet innehåller 2 års programuppdateringar. Denna uppdateringslicens är skild från de fyra modullicentser som beskrivs ovan; nedan följer en exakt beskrivning av vad som händer när.
