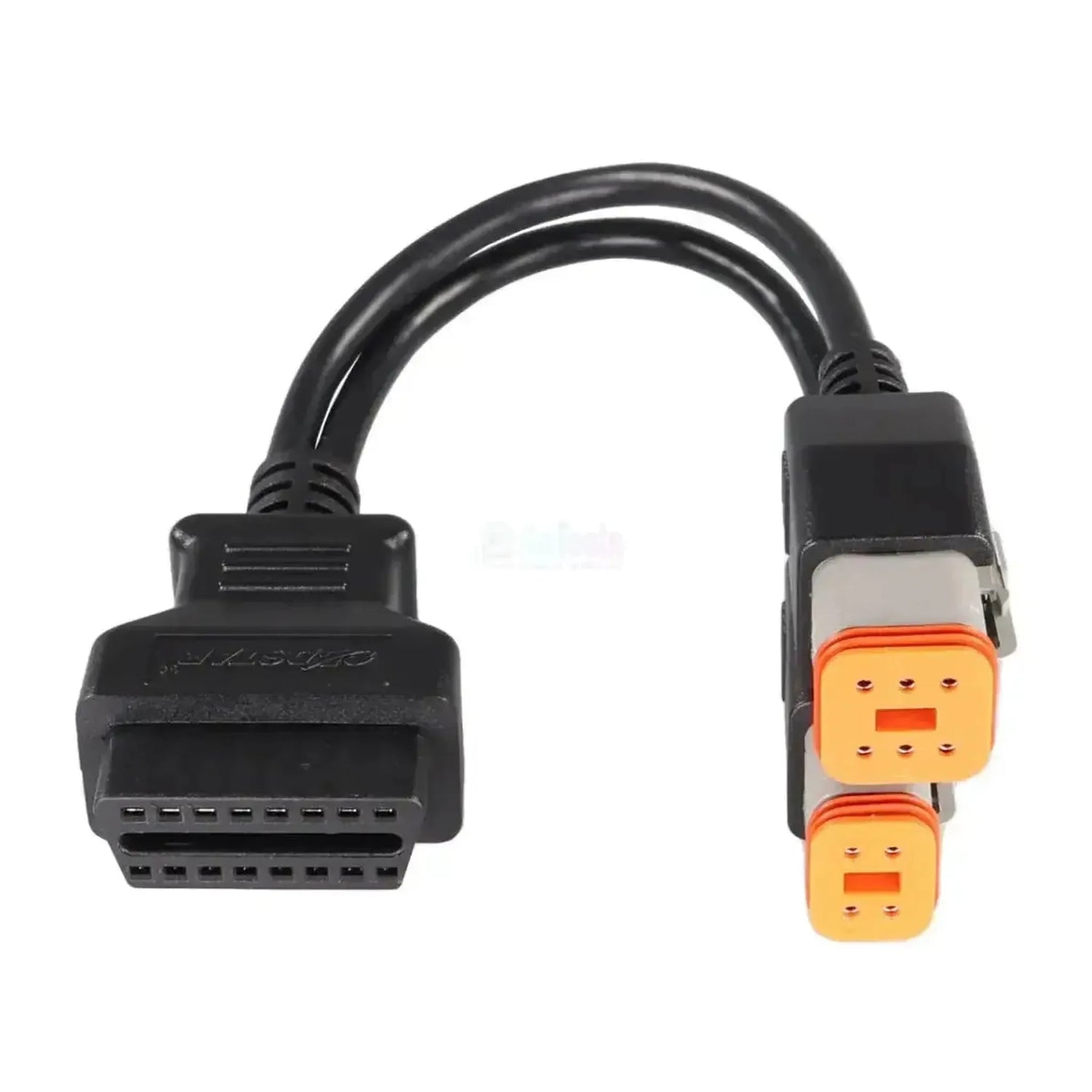

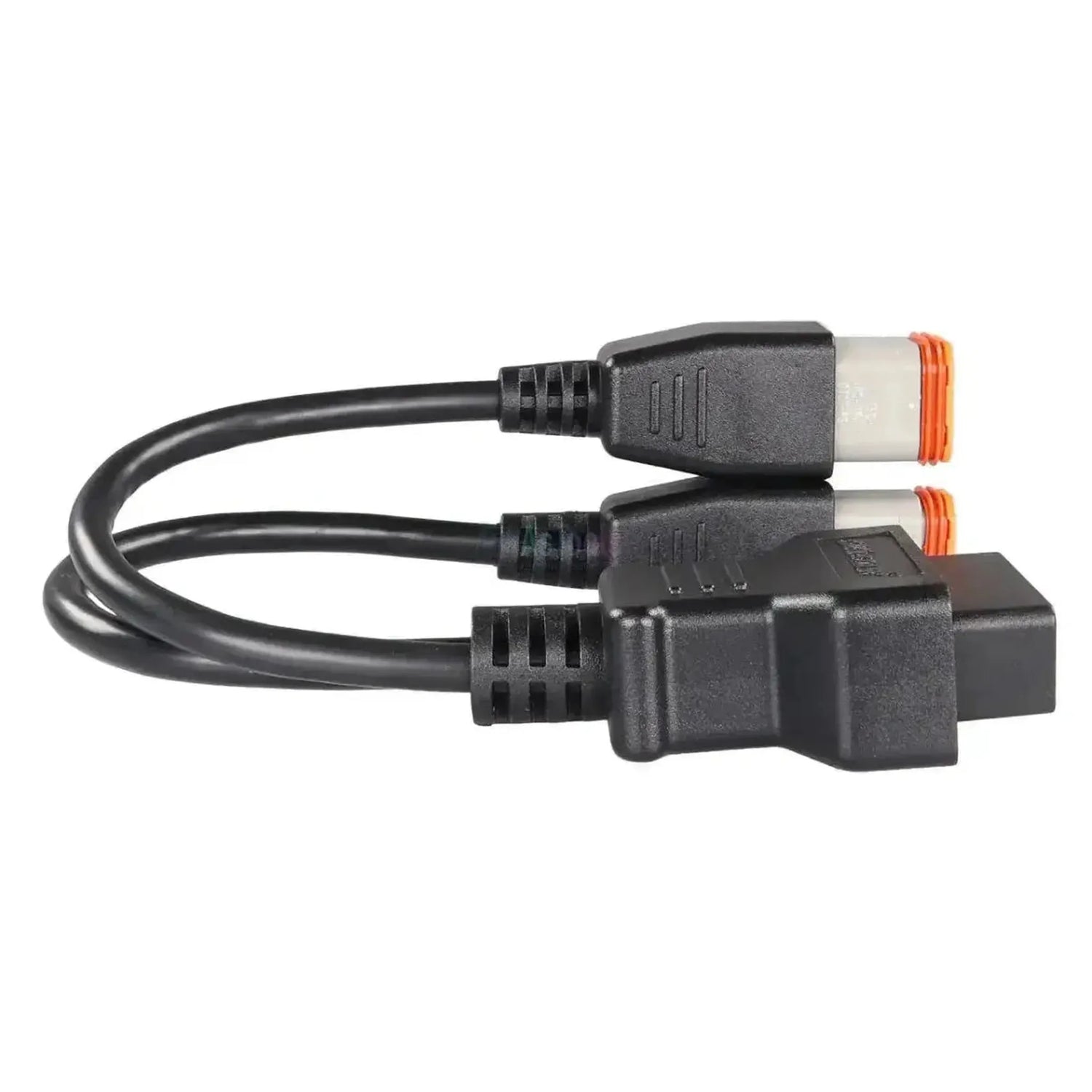

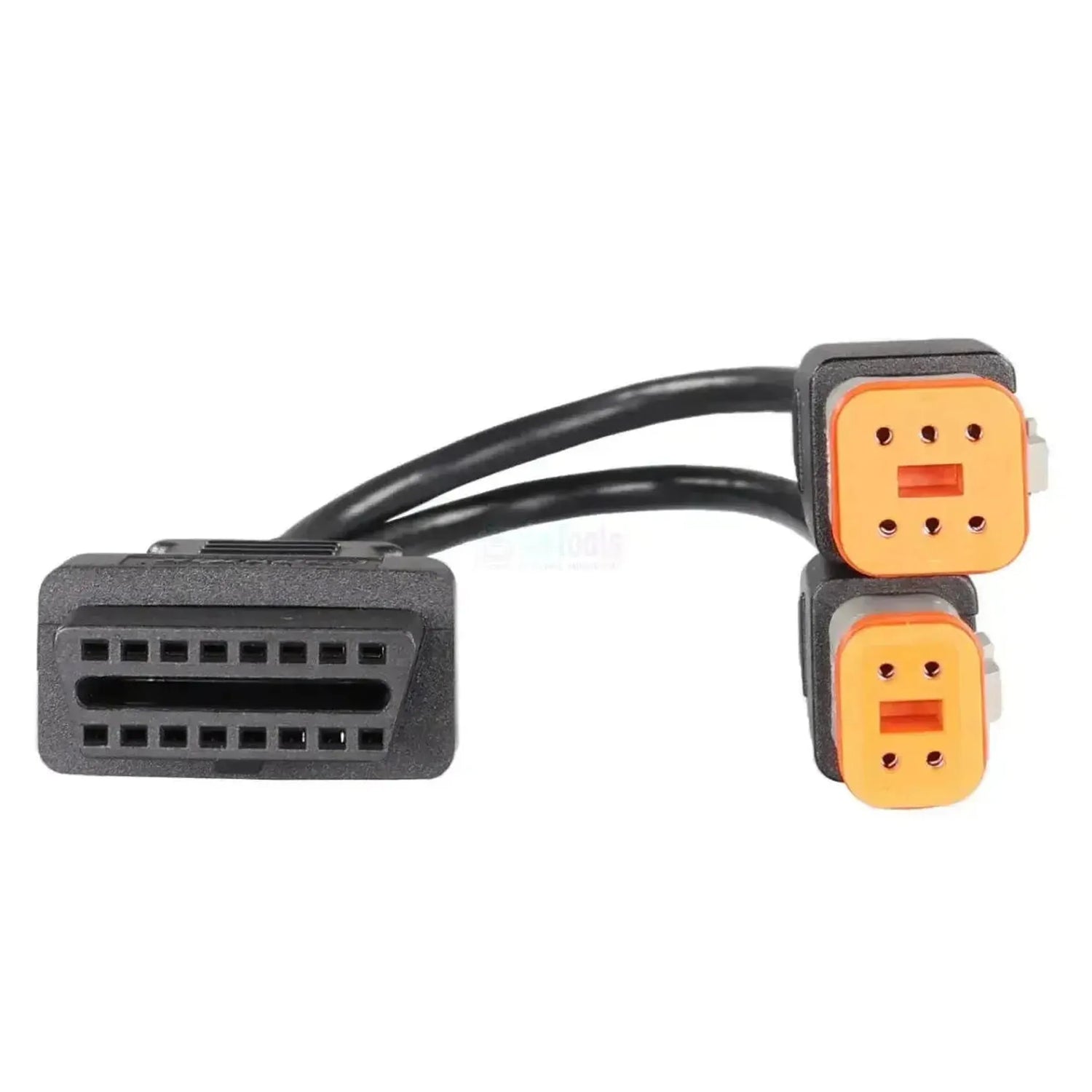

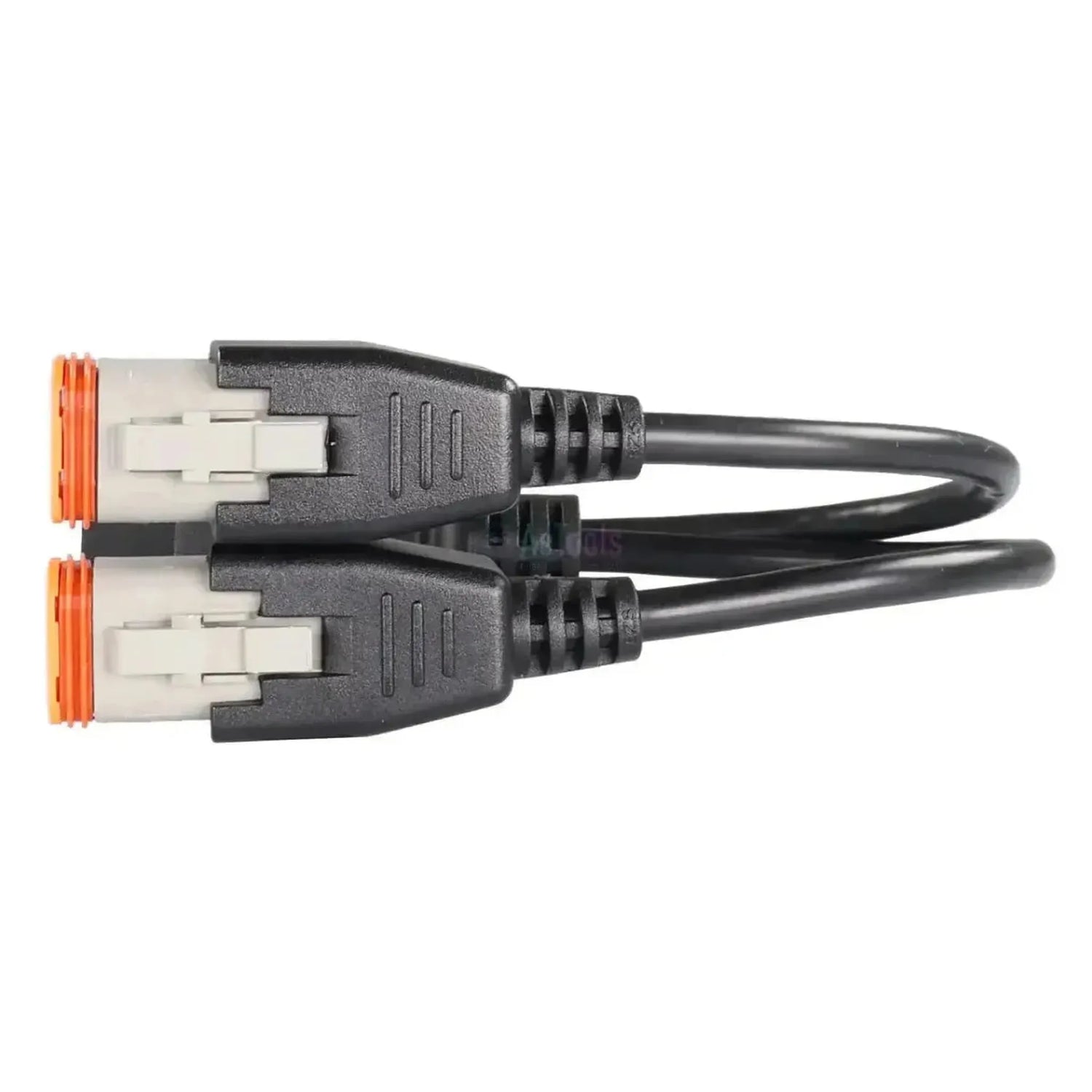

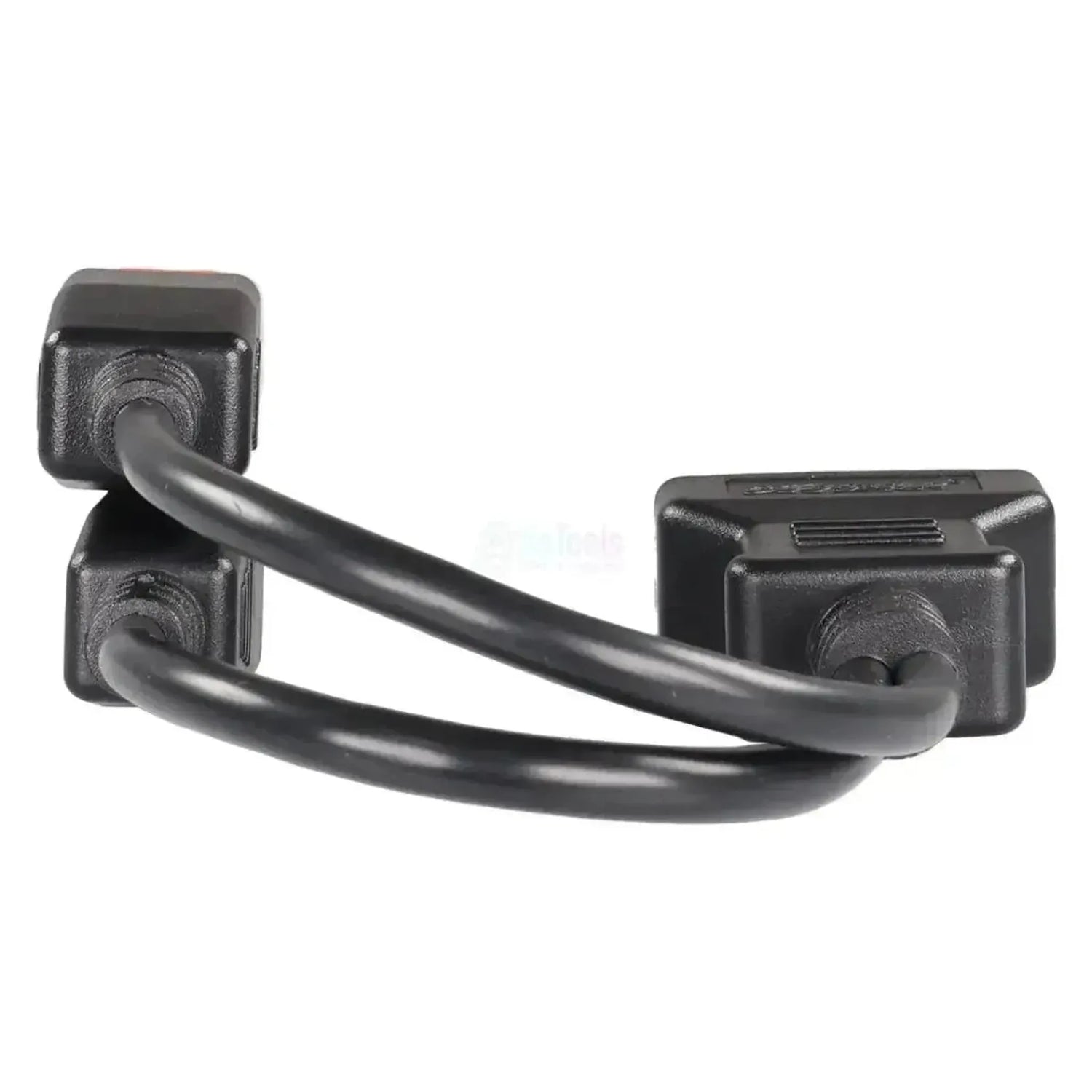

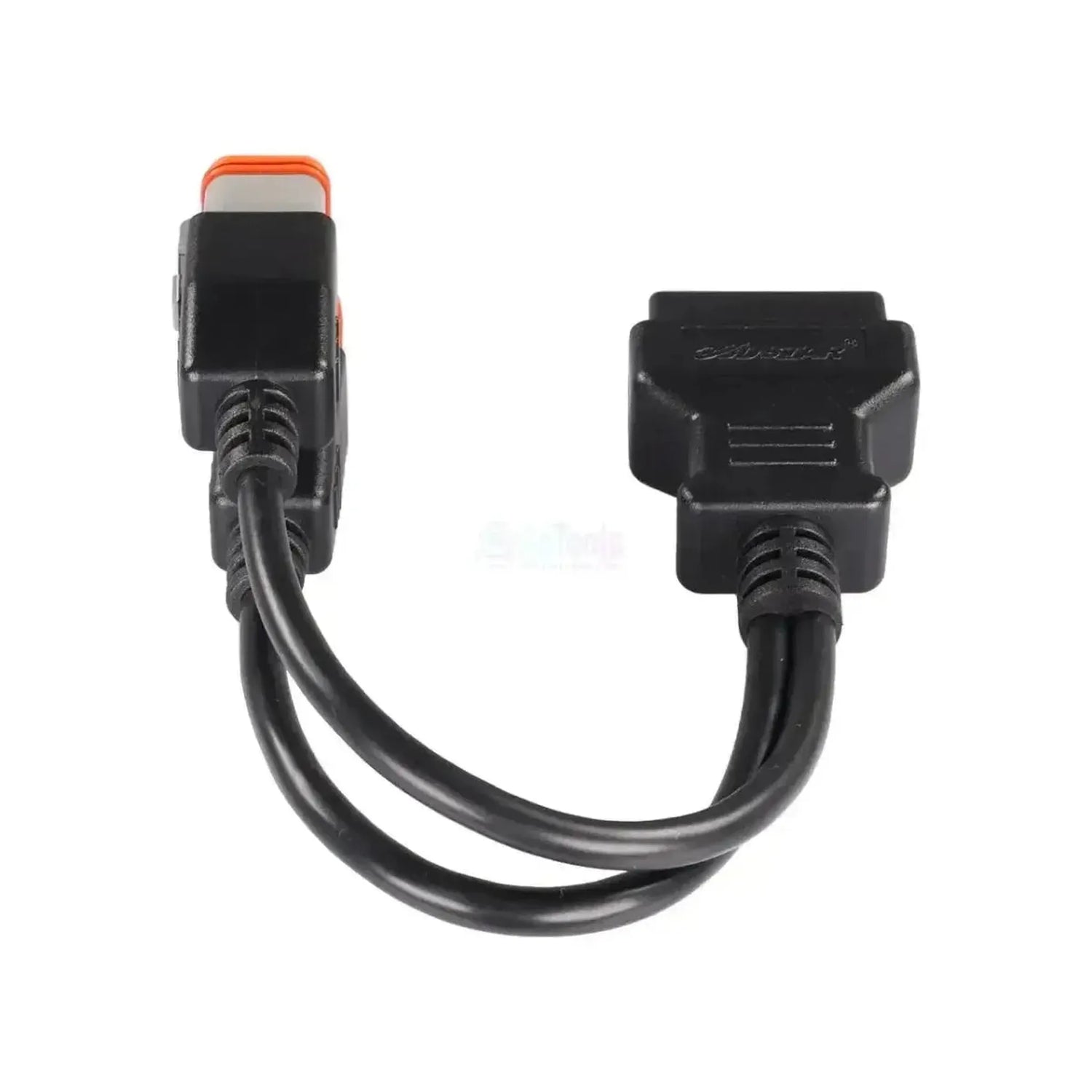

De OBDSTAR M034 verbinder diagnosekontakten på Harley-Davidson-motorcyklar med 16-polig OBD2-ingången på din OBDSTAR-enhet. Kabeln har en 4-polig och en 6-polig kontakt. Uttaget sitter under sadeln eller bakom en sidokåpa, beroende på modellserien.

Äldre Harley-modeller med J1850-kommunikation har 4-polig kontakt. CAN-bus-modellerna har 6-polig kontakt. Med en enda kabel når du alltså båda generationerna. Du läser och raderar felkoder, visar live-data och använder de specialfunktioner som din enhet erbjuder. Kabeln omvandlar endast anslutningen fysiskt. Enheten måste själv stödja Harley-Davidson-diagnostik, till exempel iScan Harley-Davidson och MOTOMASTER.

FÖRDELAR

✔En kabel för Harley-uttaget med 4-polig och 6-polig anslutning; du behöver ingen andra kabel.

✔Lämplig för de stora modellserierna, från Sportster och Dyna till Softail och Touring.

✔M034 ingår som standard i OBDSTAR iScan Harley-Davidson; som lös kabel ersätter eller kompletterar du den.

✔Kabeln fungerar passivt: Ingen egen programvara eller inställning krävs.

ATT TÄNKA PÅ

✕Din avläsningsenhet måste stödja den märkesspecifika Harley-Davidson-diagnostiken via 4-polig eller 6-polig anslutning; kabeln omvandlar inga protokoll.

✕En enkel EOBD-kodläsare fungerar inte med den här kabeln; den läser endast de standardiserade OBD2-data från bilar.

✕Använd rätt kontakt för din motorcykel; den andra kontakten lämnas lös.

✕Vilka funktioner du får varierar beroende på modellserie, årsmodell och din enhets programvara.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och mekaniker som läser av Harley-Davidson-motorcyklar med 4-polig eller 6-polig anslutning.

Styrenheter som du kan nå

Motorstyrning: Insprutning och tändning.
ABS: På modeller med ABS.
Instrument: Varvräknare och belysning.
Övriga moduler: Beroende på modell och utrustning.

Vad du kan göra

Felkoder: Läsa och radera.
Livedata: Visa aktuella mätvärden.
Identifiering: Uppgifter om styrenheten.
Övriga funktioner: Där enheten erbjuder dem.

Så använder du den

Hitta anslutningen: Leta upp kontakten under sadeln eller bakom en sidokåpa.
Välj kontakt: Räkna stiften: 4 eller 6.
Anslut: Sätt i rätt kontakt i uttaget.
Koppla enheten: Anslut den 16-poliga kontakten till enheten.
Läs av: Slå på tändningen och välj Harley-Davidson.

Kompatibla fordon och användningsområden

Avgörande är det 4-poliga eller 6-poliga diagnosuttaget. Den 4-poliga kontakten hör till J1850-modellerna, den 6-poliga kontakten till CAN-bus-modellerna:

Harley-Davidson, 4-polig (J1850):

Touring (FLH/FLT): 2002 till 2013.
Softail: 2001 till 2010.
Dyna: 2004 till 2011.
Sportster: 2007 till 2013.
V-Rod: 2002 till 2016.

Harley-Davidson, 6-polig (CAN-bus):

Touring (FLH/FLT): 2014 till 2020.
Softail: 2011 till 2020.
Dyna: 2012 till 2017.
Sportster: Från 2014.
Street (XG): 2015 till 2020.

💡

Bra att veta: På Softail sitter uttaget under sadeln, vid bakre stänkskyddet. På Dyna, Sportster och Touring från 2008 sitter det bakom den vänstra sidokåpan; på Touring tar du först bort den vänstra sidoväskan. På V-Rod sitter det bakom den högra ramkåpan.

Förpackningens innehåll

1x OBDSTAR (M034) | Harley Davidson 4+6-polig OBD – 16-polig OBD2 adapterkabel | Motorcykel

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR
Om kabeln behöver en separat strömanslutning, till exempel via batteriklämmor. En passiv kabel fungerar utan.Kräver egen strömförsörjning: Nej

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: Harley Davidson 4+6-polig OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2 (J1962)
Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: K-line
CAN-bus

Mått och vikt

Kabelns eller adapterns vikt.Vikt: 0,1 kg

Övriga specifikationer

Användningsområde: Harley-Davidson-motorcyklar med 4-polig eller 6-polig diagnosuttag
Anslutning enhetssida: 16-polig OBD2 (J1962)
Funktion: Passiv, ingen protokollkonvertering
Lämplig för: OBDSTAR iScan Harley-Davidson och MOTOMASTER
