OBDSTAR  |  SKU: TCM-001A

OBDSTAR (TCM-001A) | Temic (DQ200) 25-stifts TCM – 15-stifts DB15 adapterkabel | Personbil

€33,95 inkl.
€28,06 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

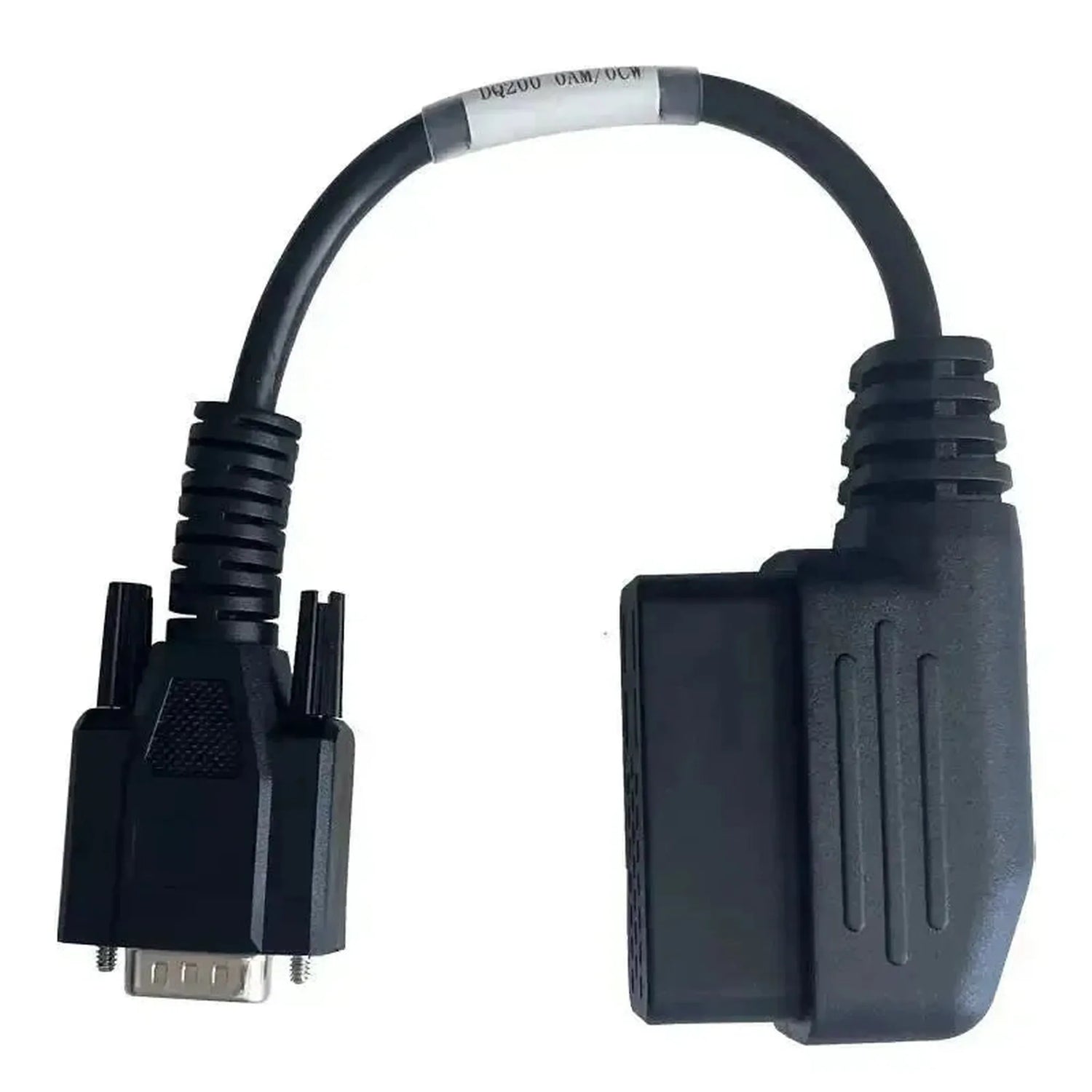

OBDSTAR TCM-001A ansluter 25-pinskontakten på Temic DQ200-växellådans styrenhet (0AM/0CW) till 15-polig DB15-anslutningen på din OBDSTAR-enhet. Styrenheten sitter som mekatronik på växellådan; kabeln ansluts direkt till kontakten på den enheten.

Med kabeln når du TCM utan att gå via OBD2-porten, i bilen eller på bänken. OBDSTAR anger för detta TCM-kloning, läsning och skrivning av MAP och diagnostik. Kabeln fungerar med DC706 och X300 Classic G3. Enheten måste själv stödja DQ200; kabeln upprättar endast anslutningen.

FÖRDELAR

✔Du når DQ200-styrenheten direkt via kontakten, även om kommunikation via OBD2-porten inte fungerar.
✔Enligt OBDSTAR fungerar kabeln via kontakten på växellådan, utan lösa skarvar och utan att TCM tas ur bilen.
✔En kabel för båda utföranden av DQ200, 0AM och det senare 0CW.
✔Med OBDSTAR Converter V2 kan du efter kloningen även ansluta en annan avläsningsenhet för att läsa felkoder och livedata.

ATT TÄNKA PÅ

✕Din OBDSTAR-enhet måste stödja TCM-funktionen för denna växellåda. En enkel EOBD-felkodläsare fungerar inte med denna kabel.
✕Kabeln passar endast DQ200 (0AM/0CW). Andra växellådor i samma modeller har en annan kontakt.
✕Samma modeller förekommer även med våta DSG-växellådor DQ250 och DQ381. Utgå därför från växellådan, inte från modellen.
✕Du måste kunna komma åt kontakten på växellådan; beroende på modell kan du behöva demontera delar för att göra det.

Användningsområden och funktioner

För verkstäder och ECU-specialister som klonar DQ200-styrenheten eller läser och skriver dess programvara.

Styrenhet som du kan komma åt

  • TCM: Temic-mekatronik för DQ200.
  • Arbetssätt: I bilen eller på bänken.

Vad du kan göra

  • Kloning: Överför TCM-data till en annan enhet.
  • Läsning av MAP: Läs kalibreringsdata och skriv tillbaka dem.
  • Diagnostik: Felkoder och livedata från TCM.

Så använder du den

  1. Fastställ växellåda: Kontrollera numret på enheten (börjar med 0AM eller 0CW).
  2. Tändning av: Stäng av tändningen och koppla loss fordonskontakten.

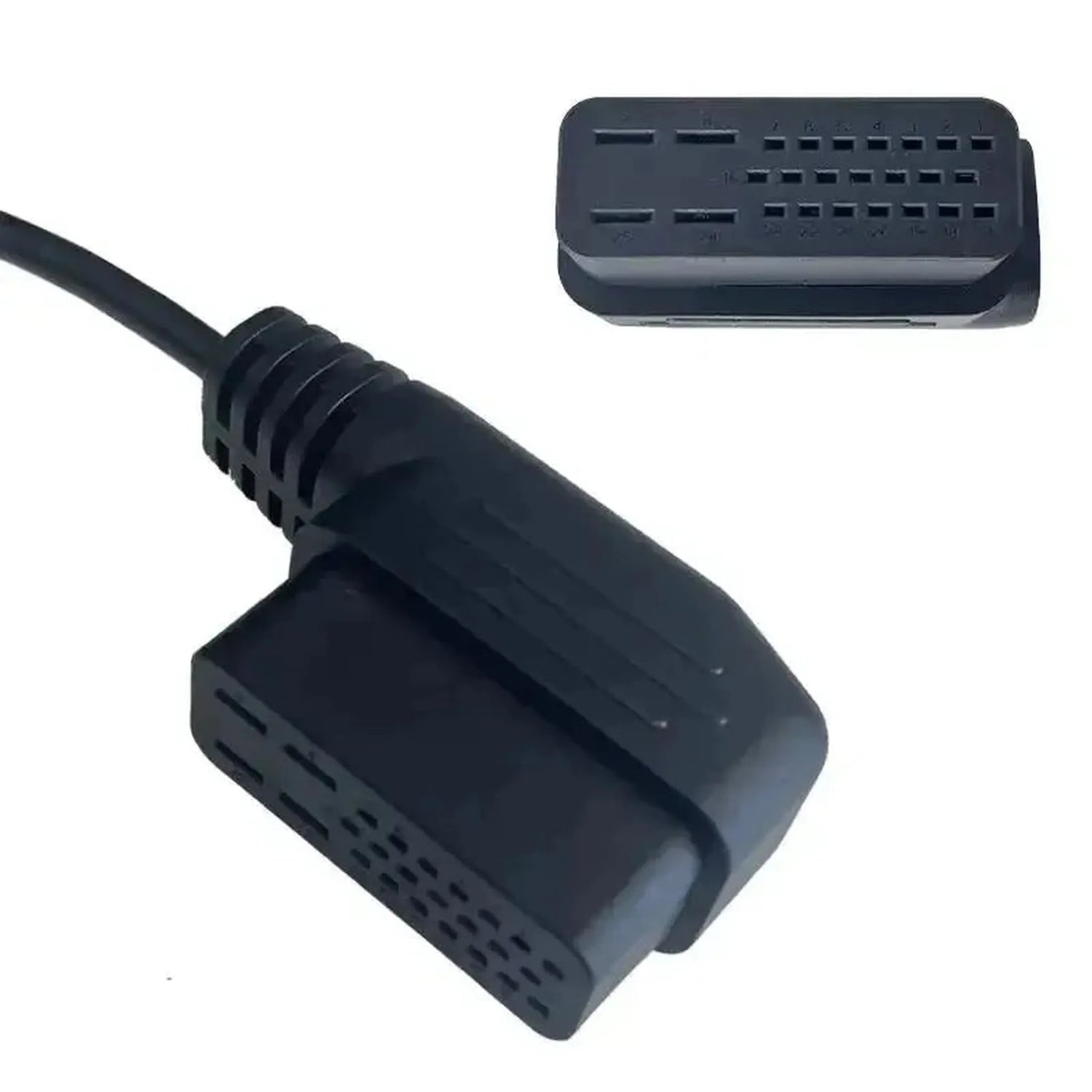

  3. Anslut: Sätt i 25-pinskontakten i enheten.

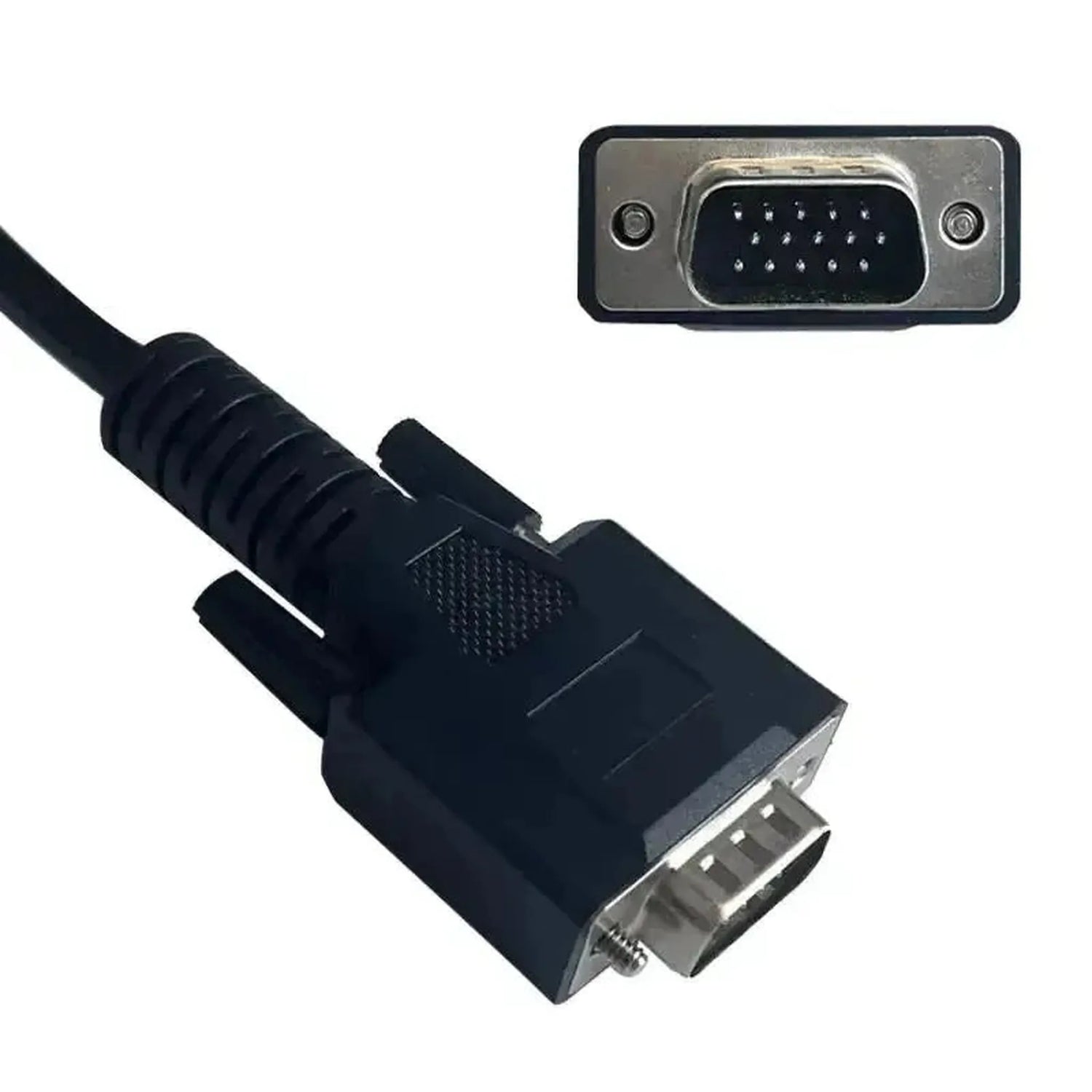

  4. Koppla enheten: Anslut DB15-kontakten till OBDSTAR-enheten.
  5. Välj funktion: Välj TCM-funktionen för DQ200.

Kompatibla fordon och användningsområden

Avgörande är Temic DQ200-styrenheten (0AM/0CW) med 25-pinskontakten. DQ200 är den torra sjuväxlade DSG-växellådan. Du hittar den bland annat i dessa modeller, beroende på motor:

Volkswagen:

  • Golf VI (5K): 2008 till 2012.
  • Golf VII (5G): 2012 till 2019.
  • Polo V (6R): 2009 till 2017.
  • Passat B7: 2010 till 2014.
  • Touran I: 2010 till 2015.
  • Caddy III: 2010 till 2015.
  • Jetta VI: 2011 till 2017.

Audi:

  • A1 (8X): 2010 till 2018.
  • A3 (8P): 2008 till 2012.
  • A3 (8V): 2012 till 2019.
  • TT (8J): 2012 till 2014.

Seat:

  • Ibiza (6J): 2009 till 2017.
  • Leon (5F): 2013 till 2020.
  • Altea: 2011 till 2014.

Skoda:

  • Fabia II (5J): 2010 till 2014.
  • Octavia II (1Z): 2010 till 2013.
  • Octavia III (5E): 2012 till 2020.
  • Superb II (3T): 2011 till 2015.
  • Yeti: 2011 till 2017.
  • Roomster: 2010 till 2013.
💡
Bra att veta: Artikelnumret på DQ200-mekatroniken börjar med 0AM eller 0CW, till exempel 0AM927769D. Står det ett annat nummer på enheten har bilen en annan växellåda och denna kabel passar inte.

Förpackningens innehåll

  • 1x OBDSTAR (TCM-001A) | Temic (DQ200) 25-polig TCM – 15-polig DB15 Adapterkabel | Personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • OBDSTAR

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
25-poligt TCM
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
15-polig DB15

Mått och vikt

Kabelns eller adapterns vikt.Vikt
0,1 kg
Styrenheter
Styrenhet för transmission (TCM)
Modellområde
2008 till nu, varierar beroende på modell

Övriga specifikationer

Användning
Direkt anslutning till Temic DQ200-växellådans styrenhet (0AM/0CW)
Anslutning fordonssida
Temic (DQ200) 25-polig TCM-kontakt
Lämplig för
OBDSTAR DC706 och X300 Classic G3 (Key Master G3)
