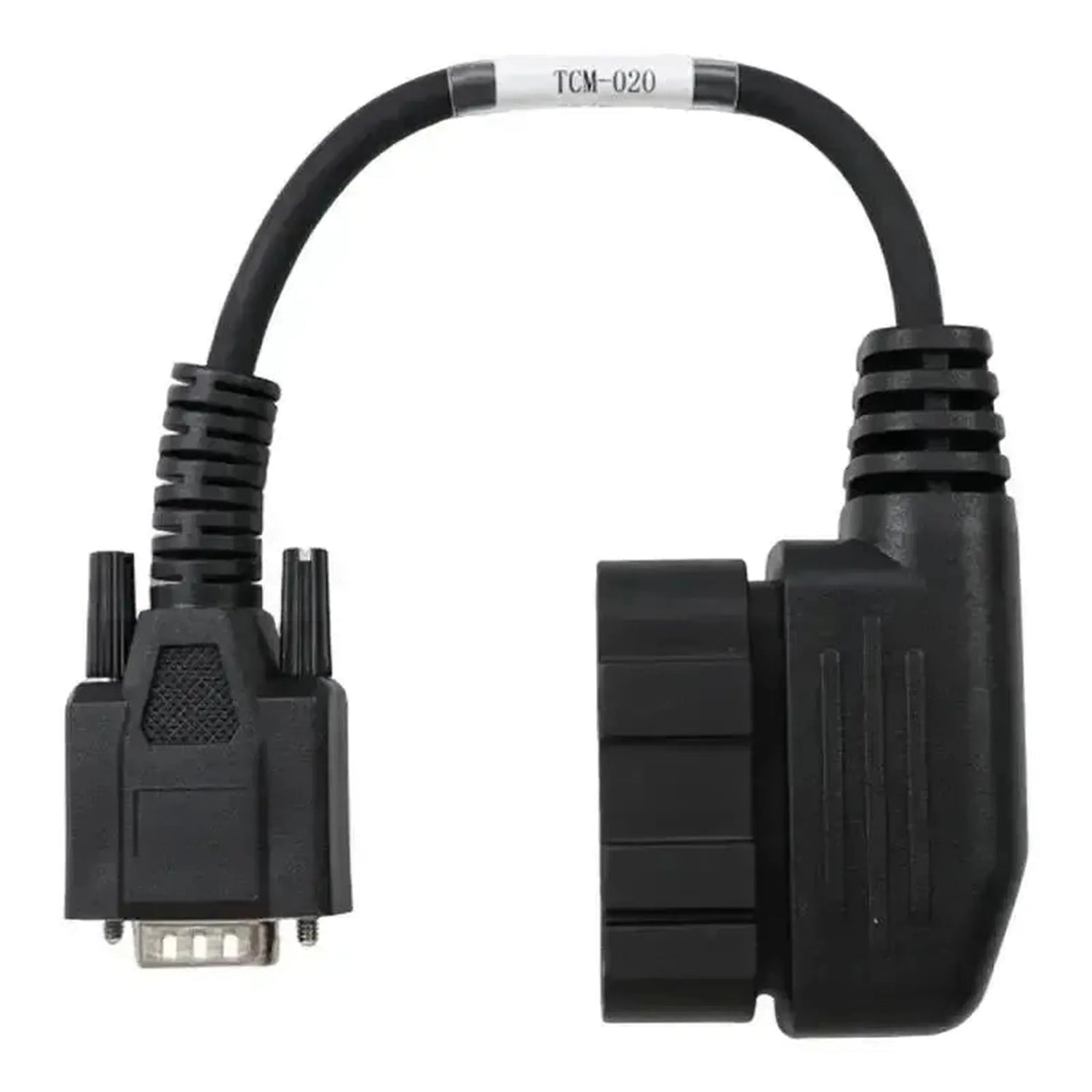

Denna bordskabel ansluter 23-stiftskontakten på växellådsmodulen i GM:s sexväxlade automatlådor 6T70, 6T75 och 6T80 till 15-stifts DB15-sidan på din OBDSTAR-enhet. På dessa lådor sitter styrenheten, TEHCM, på ventilhuset i växellådan. Du ansluter kabeln inte till OBD2-porten utan direkt till den demonterade modulen.

Du använder kabeln för att läsa ut och klona TCM på verkstadsbänken, till exempel vid byte av enheten. Det går också att återställa mätarställningen i TCM. Kabeln fungerar med OBDSTAR DC706 och X300 Classic G3. Enheten måste själv ha programvaran för 6T70-serien.

FÖRDELAR

✔Kabeln ansluter den demonterade TCM:en direkt till din OBDSTAR-enhet; fordonets OBD2-port behövs inte.

✔Avsedd för bordsfunktionerna i OBDSTAR DC706 och X300 Classic G3.

✔En kabel för tre lådtyper: 6T70, 6T75 och 6T80.

✔Lämplig för att klona en ersättnings-TCM, så att uppgifterna från den gamla enheten bevaras.

ATT TÄNKA PÅ

✕Din OBDSTAR-enhet måste stödja denna TCM i programvaran; kabeln lägger inte till några funktioner.

✕En enkel EOBD-kodläsare fungerar inte via denna kabel; den läser endast utsläppsrelaterade OBD2-data.

✕TEHCM sitter på ventilhuset i lådan; den måste tas ut innan du kan ansluta.

✕Passar endast 23-stifts TEHCM i 6T70-serien; den lättare 6T40-serien och andra lådor kräver en annan kabel.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och växellådsspecialister som läser ut eller klonar en demonterad TCM.

Styrenhet som du kan komma åt

TEHCM 6T70 till 6T80: Modul på ventilhuset.
Endast TCM: Inga motor- eller andra styrenheter.

Vad du kan göra

Utläsning av TCM: Spara enhetens data.
Kloning av TCM: Överför data till en ersättningsenhet.
Mätarställning: Återställ i TCM efter byte.
Säkerhetskopia: Spara originaldata innan skrivning.

So använder du den

Ta ut styrenheten: Demontera TCM enligt verkstadens anvisningar.

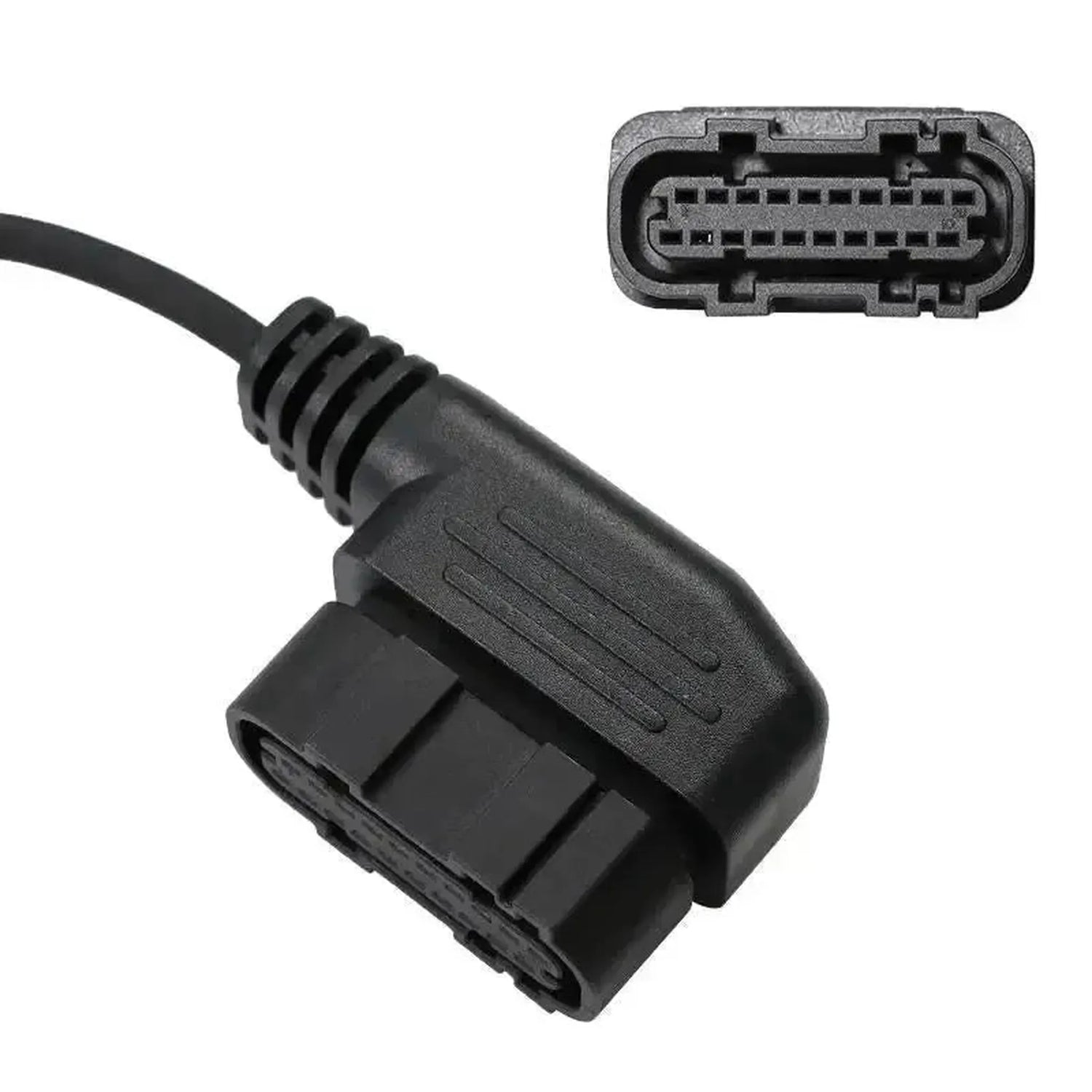

Anslut kabeln: Sätt i 23-stiftskontakten i styrenheten.

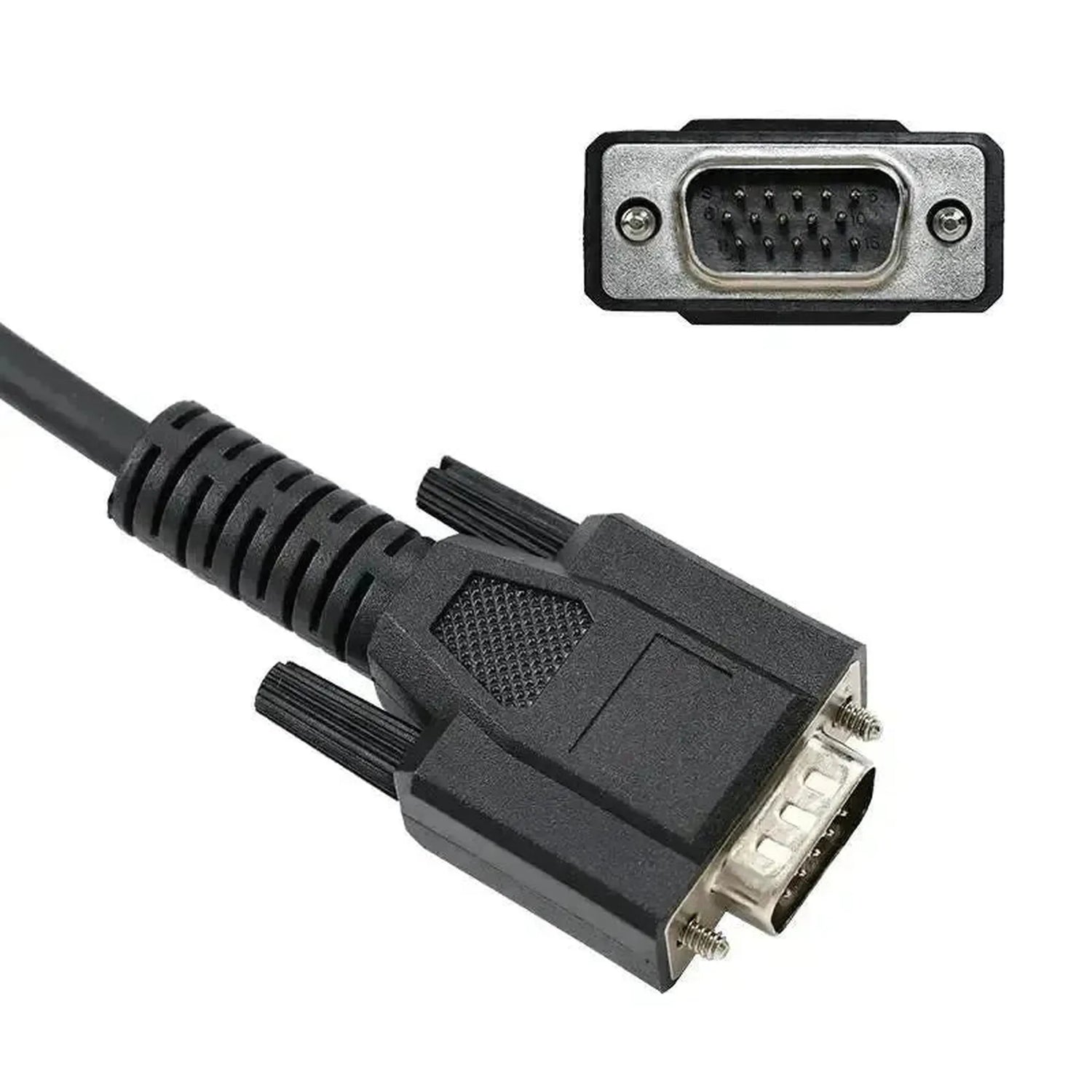

Koppla enheten: Anslut DB15-kontakten till OBDSTAR-enheten.
Gör en säkerhetskopia: Välj lådtyp och läs ut data först.
Klona eller justera: Skriv data och montera tillbaka TCM.

Kompatibla fordon och användningsområden

Avgörande är en GM 6T70-, 6T75- eller 6T80-automatlåda. Inom samma modeller har även andra lådor levererats, så kontrollera alltid lådtypen.

Chevrolet:

Equinox (V6): 2010 till 2016.
Impala: 2013 till 2019.
Traverse, 1:a generationen: 2009 till 2017.

💡

Bra att veta: TEHCM är monterad med bultar på ventilhuset, under växellådans lock. För den lättare 6T30 till 6T50 med 14-stifts TCM är det TCM-018.

Förpackningens innehåll

1x OBDSTAR (TCM-020) | GM (6T70/75/80) 23-polig TCM – 15-polig DB15 adapterkabel | Personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: GM 23-polig TCM
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 15-polig DB15

Mått och vikt

Kabelns eller adapterns vikt.Vikt: 0,1 kg
Styrenheter: Integrerad transmissionsmodul (TEHCM)
Modellområde: Modeller med GM 6T70-, 6T75- eller 6T80-transmission

Övriga specifikationer

Användningsområde: Utläsning och kloning av TEHCM för GM 6T70, 6T75 och 6T80 på verkstadsbänken
Anslutning enhetssida: 15-stifts DB15
Lämplig för: OBDSTAR DC706 och X300 Classic G3
