Jaltest | SKU: JDC564.9

Jaltest (JDC564.9) | Zapi 8-polig OBD – 26-polig DB26 adapterkabel | Lyft- och lyftanordningar

Name: Jaltest (JDC564.9) | Zapi 8-polig OBD – 26-polig DB26 adapterkabel | Lyft- och lyftanordningar
Brand: Jaltest
SKU: JDC564.9
Price: 244.95 EUR
Availability: InStock

€244,95 inkl.

€202,44 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

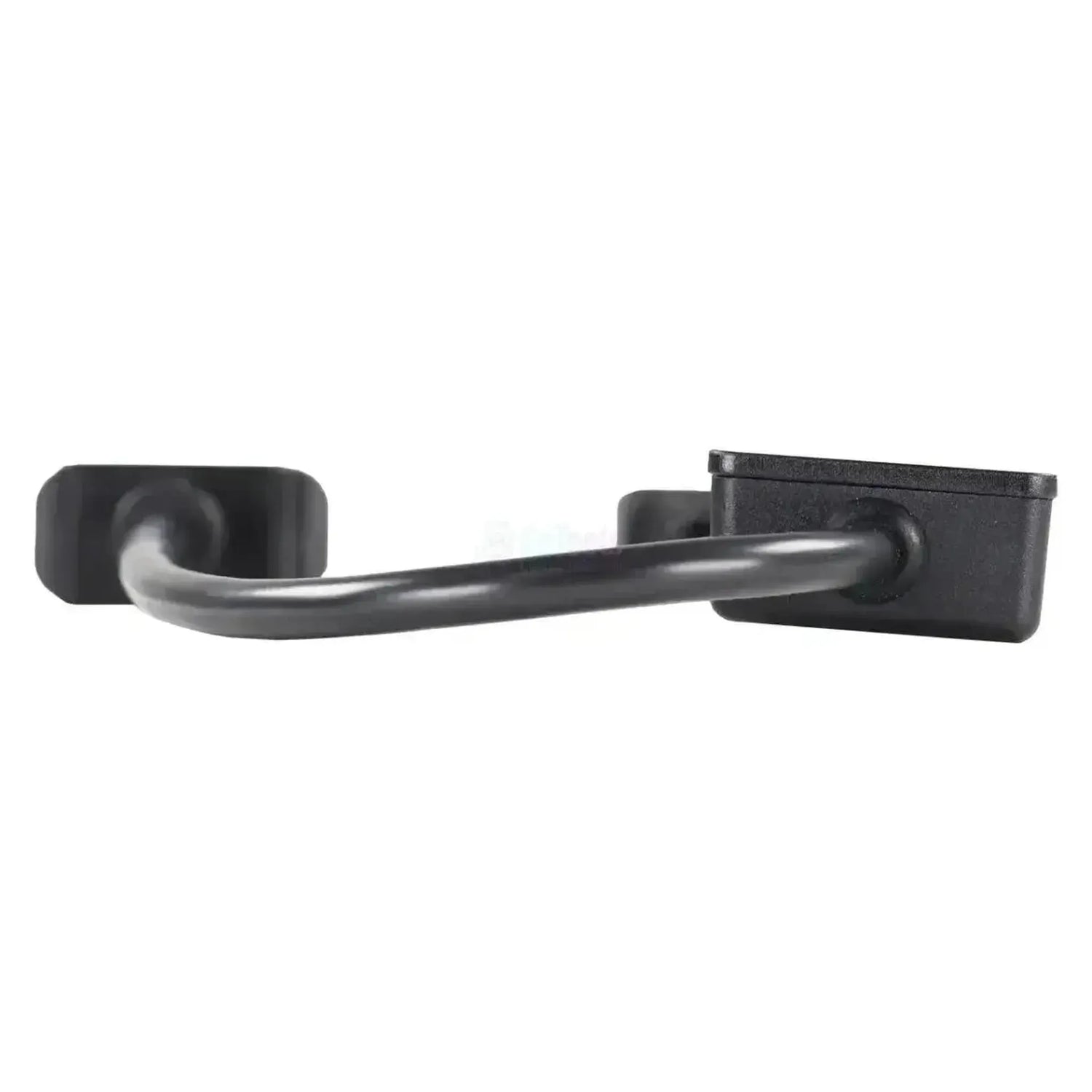

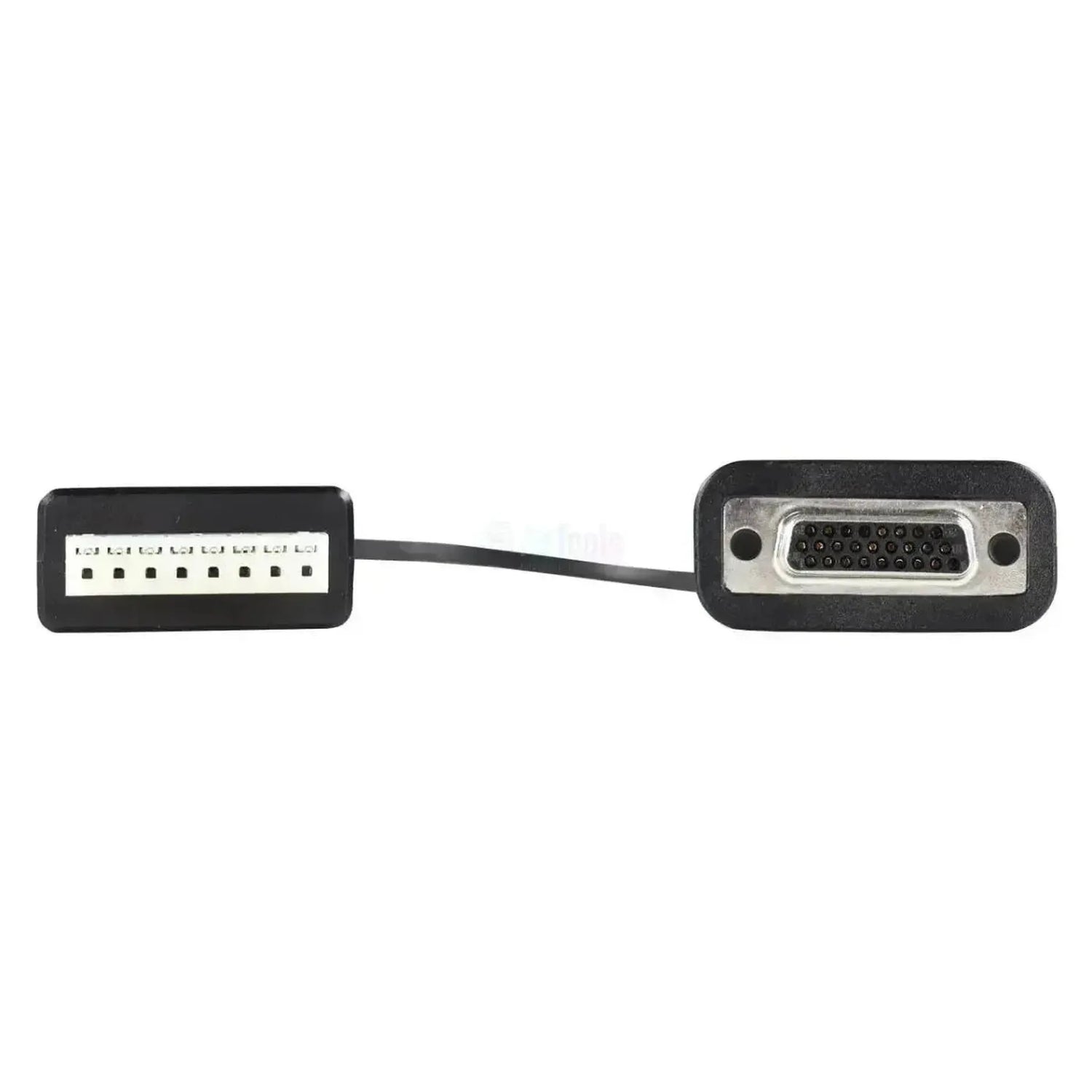

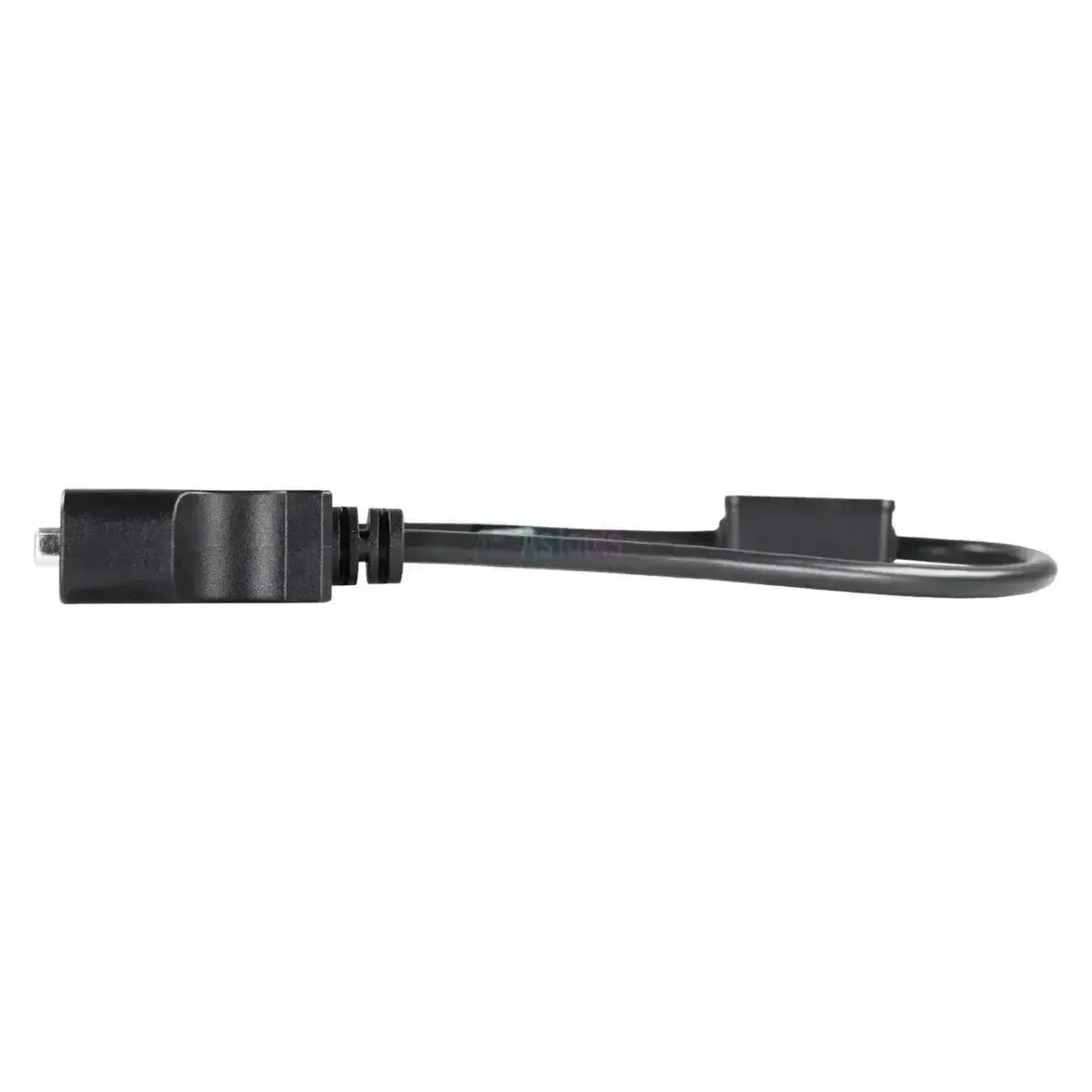

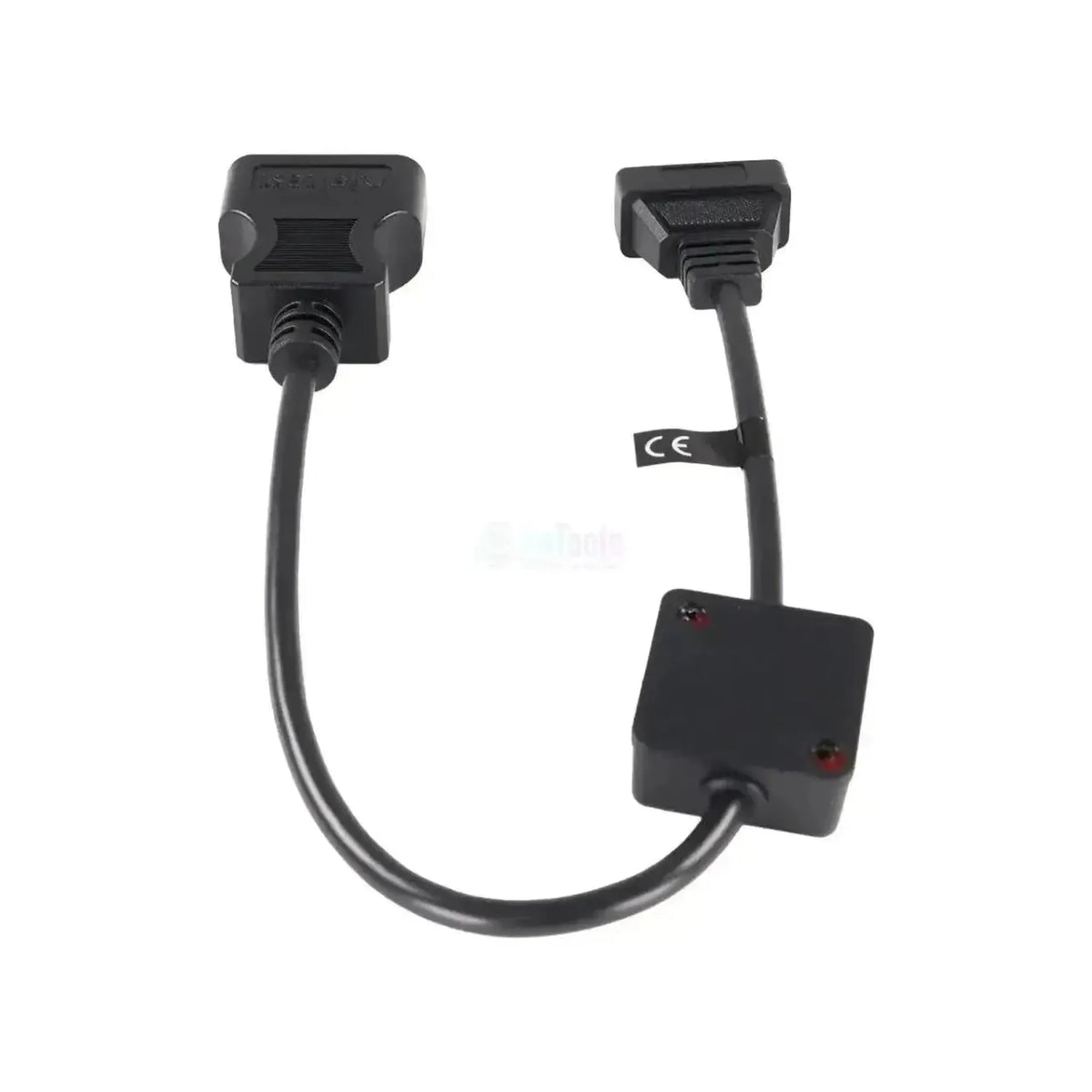

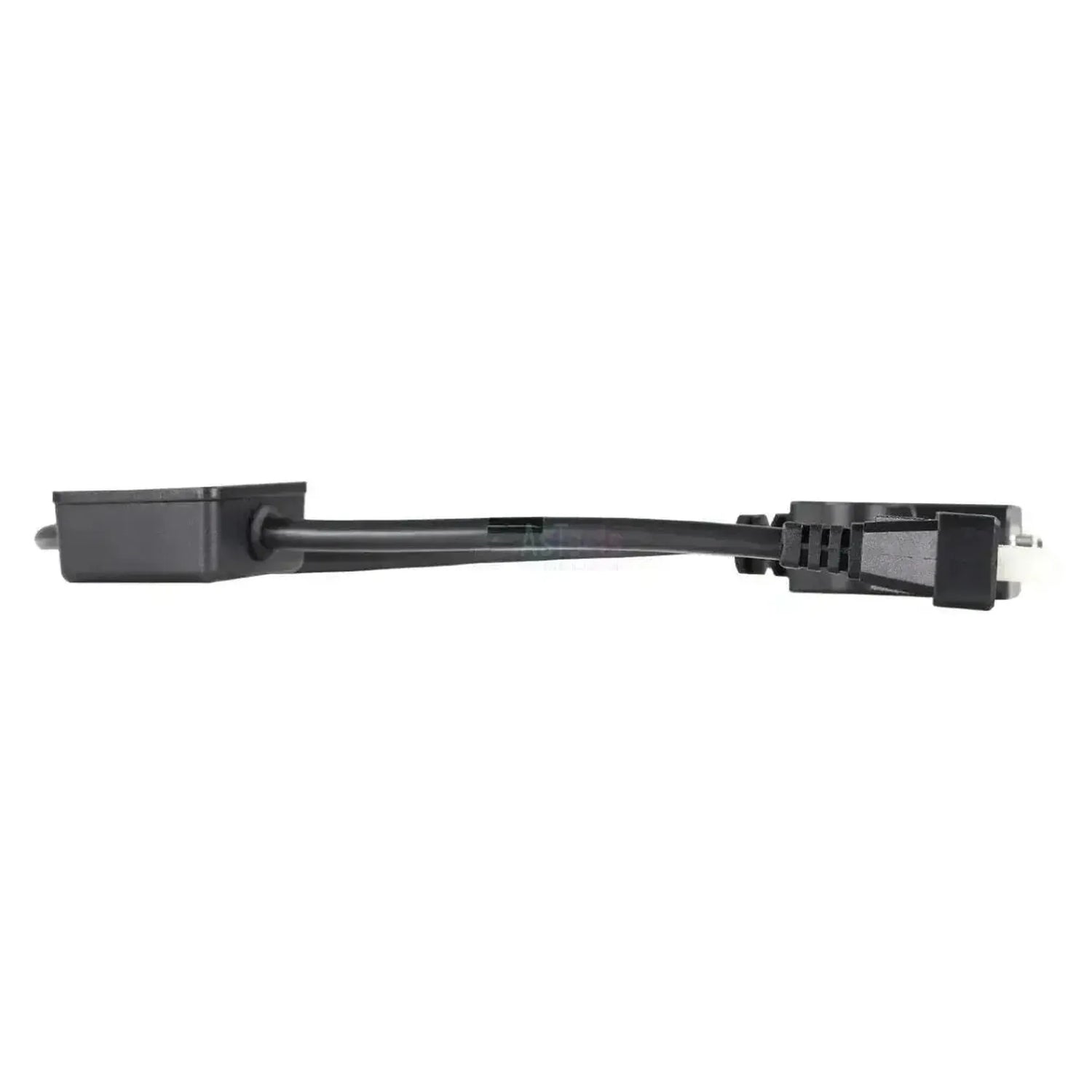

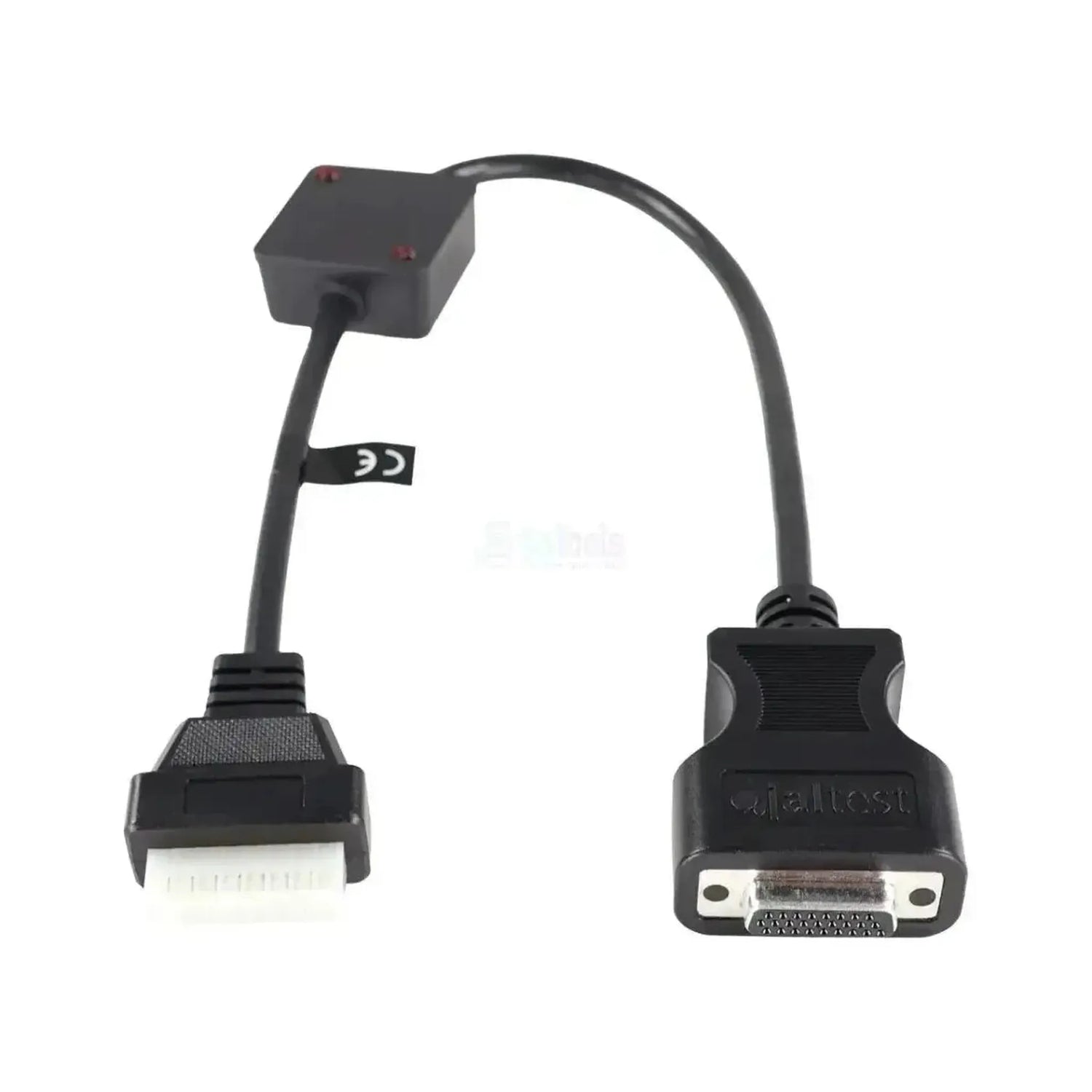

De Jaltest JDC564.9 is de diagnosekabel voor de 8-pins aansluiting van de Zapi-vermogensmodules in elektrisch aangedreven heftrucks en magazijntrucks. Aan de machinezijde zit een vlakke rechthoekige stekker met een witte pinhouder en acht penposities op één rij. Aan de interfacezijde eindigt de kabel op een 26-pins DB26, die rechtstreeks op de hoofdkabel van de interface past. De kabel meet 51 cm.

U kiest deze kabel op de regelaar in de machine, niet op het merk van de heftruck: Zapi maakt tractieregelaars die aan uiteenlopende machinebouwers worden geleverd. Met de kabel aangesloten leest de Jaltest-software de vermogensmodules TPM, TPMM en TPMS uit, deels over CAN en deels over RS232. Op alle uitvoeringen staan foutcodes, meetwaarden en parameters; bij de RS232-uitvoering komt daar live datamonitoring bij. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.

✔Werkt op elk machinemerk: Bepalend is de Zapi-regelaar, niet de bouwer van de heftruck of het magazijnvoertuig.

✔Bij alle Zapi-vermogensmodules in de dekking staan naast foutcodes ook meetwaarden en parameters.

✔Bij de RS232-uitvoering (Zapi TPM) biedt Jaltest daarnaast live datamonitoring.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Zapi-vermogensmodules niet in de dekking.

✕Live datamonitoring staat alleen bij Zapi TPM (RS232) in de dekking, niet bij de CAN-uitvoeringen.

✕Alleen voor de 8-pins Zapi-aansluiting met de witte pinhouder; regelaars van andere fabrikanten dragen een eigen stekker.

✕Deze uitvoering is opgegeven voor de Jaltest Link V9, waar de DB26-stekker bij hoort.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrisch intern-transportmaterieel met een Zapi-vermogensmodule onderhouden. Welke uitvoering aanwezig is, verschilt per regelaar en per communicatieprotocol.

Regeleenheden die u kunt benaderen

Zapi TPM (RS232): Seriële uitvoering, meeste functies.
Zapi TPM (CAN): Zelfde module met CAN.
Zapi TPMM (CAN): TPMM-uitvoering.
Zapi TPMS (CAN): TPMS-uitvoering.

Wat u kunt doen

Foutcodes: Lezen en wissen na reparatie.
Meetwaarden: Sensoren en ingangen bekijken.
Parameters: Configuratie lezen en aanpassen.
Live data: Alleen bij Zapi TPM (RS232).

Zo gebruikt u hem

Regelaar zoeken: Zoek de Zapi-regelaar in het elektrisch compartiment van de machine.
Stekker controleren: Kijk naar de witte pinhouder met acht penposities op één rij.
Aansluiten: Steek de JDC564.9 in de aansluiting op de regelaar.
Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de Jaltest Link V9.
Uitlezen: Zet de machine aan en kies in Jaltest MHE de Zapi-module.

Compatibele voertuigen en toepassingen

Bepalend is de regelaar, niet het machinemerk. De kabel hoort bij de Zapi-vermogensmodules met de 8-pins aansluiting in elektrisch aangedreven intern-transportmaterieel. Het typeplaatje van de heftruck zegt er niets over.

Zapi:

Toepassing: Elektrische heftrucks, magazijntrucks en orderverzamelaars met een Zapi-vermogensmodule.
Machinemerk: Niet bepalend; Zapi levert aan uiteenlopende machinebouwers.
Uitvoeringen in de dekking: TPM (RS232 en CAN), TPMM (CAN) en TPMS (CAN).

💡

Goed om te weten: De 8-pins aansluiting hoort bij de Zapi-regelaar en zit doorgaans in het elektrisch compartiment, niet op een vaste plaats in de cabine. U herkent hem aan de witte pinhouder in de zwarte behuizing. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Verloopkabel | Hef- en hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lyft- och hissanordning

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 26-poligt DB26
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 8-poligt OBD

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar: Ja
