Jaltest | SKU: JDC302A

Jaltest (JDC302A) | Volvo (ABS) 9-polig OBD – 16-polig OBD2 adapterkabel | Buss

Name: Jaltest (JDC302A) | Volvo (ABS) 9-polig OBD – 16-polig OBD2 adapterkabel | Buss
Brand: Jaltest
SKU: JDC302A
Price: 103.95 EUR
Availability: InStock

€103,95 inkl.

€85,91 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

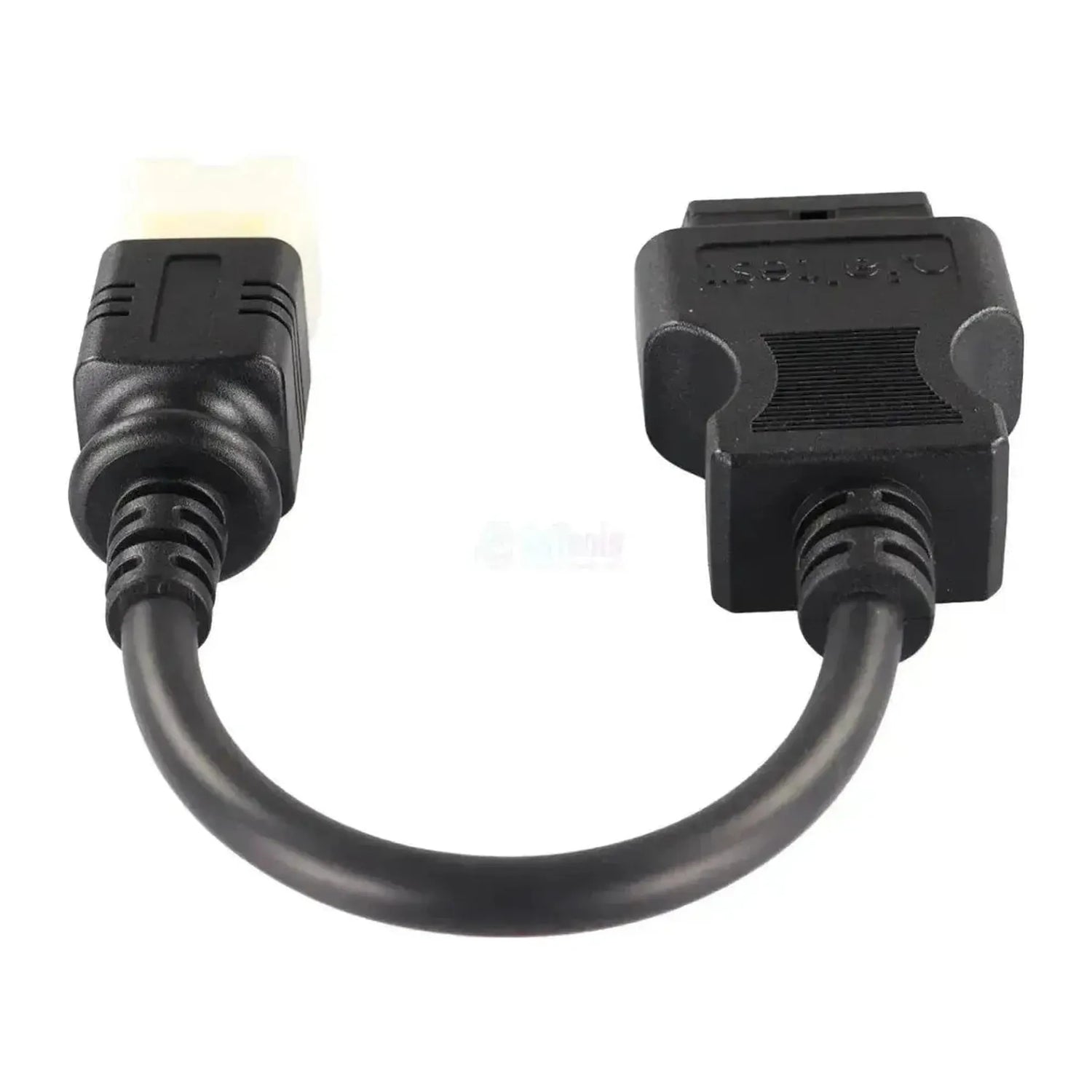

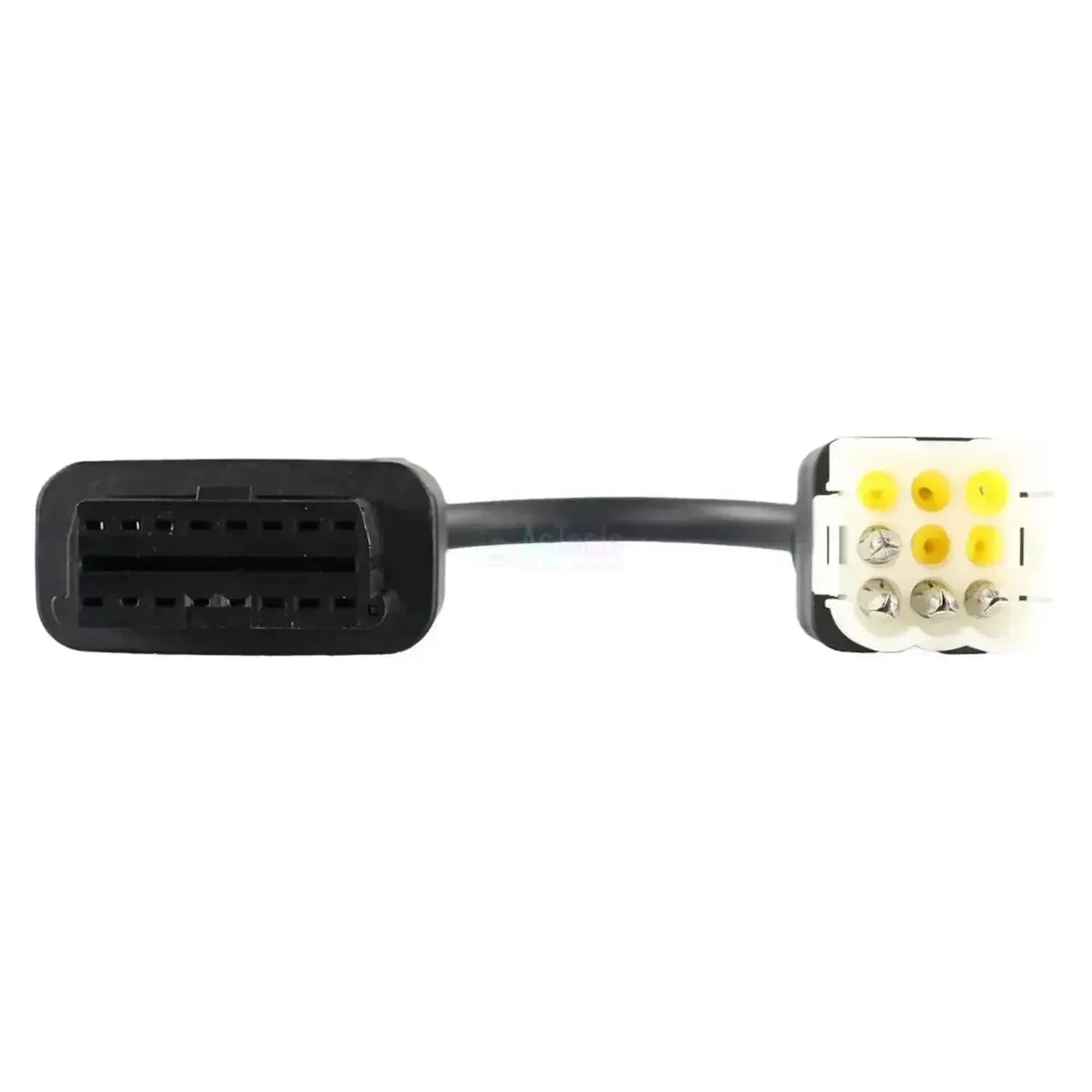

Jaltest JDC302A kopplar 9-polig ABS-anslutningen på Volvo-busschassin till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På fordonssidan sitter en vit rektangulär kontakt med nio poler i tre rader om tre, i svart övergjutning. Fyra poler har bladkontakter, de övriga fem är igensatta med gula blindpluggar. På gränssnittssidan sitter en svart OBD2-kontakt med JDC302A gjutet i höljet.

När kabeln är ansluten når Jaltest-programvaran chassits bromselektronik. Det gäller ABS samt bromshanteringssystemen EBS 2.X, EBS 5, EBS 5 VOLVO/RVI och EBS Gen 2. Eftersom anslutningen sitter på chassit spelar karossbyggaren ingen roll. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest CV.

FÖRDELAR

✔Ger Jaltest Link åtkomst till ABS på Volvo-busschassit, via anslutningen vid bromselektroniken.

✔Under samma täckning ingår bromshanteringssystemen EBS 2.X, EBS 5, EBS 5 VOLVO/RVI och EBS Gen 2.

✔Kabeln följer chassit, så karossbyggaren som byggt bussen spelar ingen roll.

✔Fungerar med både Jaltest Link V8.1 och Link V9; sladden är 28 till 30 cm lång.

ATT TÄNKA PÅ

✕Endast för ABS-anslutningen. För fjädringsregleringen ECS är den nästan identiska JDC301A avsedd, med fem i stället för fyra upptagna poler.

✕Bussens övriga system, till exempel EDC, VECU, TECU och ECS, når du inte via denna anslutning.

✕Bussar från och med Euro IV (oktober 2005) har 16-pinners OBD-uttag; för dem behöver du inte den här kabeln.

✕Fem av de nio polerna är försedda med gula blindpluggar; dessa kontakter för inte denna kabel vidare.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser av bromselektroniken i äldre Volvo-bussar med Jaltest Link. Nedanstående enheter ingår i Volvo-bussdäckningen från Jaltest.

Styrenheter som du kan nå

ABS: Antiblockeringssystem för chassit.
EBS 2.X / EBS 5 / EBS 5.X: Bromshantering.
EBS 5 VOLVO/RVI, EBS Gen 2: Bromsreglering.

Vad du kan göra

Felkoder: Läs och radera per system.
Mätvärden: Visa i siffror och diagram.
Komponenter: Styr och testa delar.
Parametrar: Skriv inställningar.
Kalibreringar: Där Jaltest erbjuder en procedur.

Så här använder du den

Hitta anslutningen: Hitta 9-polig ABS-kontakten på chassit.
Anslut: Sätt i JDC302A i anslutningen.
Koppla Link: Anslut OBD2-sidan till Jaltest Link.
Tändning på: Slå på tändningen utan att starta motorn.
Avläsning: Välj Volvo Buss, serien och bromssystemet.

Kompatibla fordon och användningsområden

Det är kontakten som avgör, inte modellen. Kabeln passar på Volvo-busschassin med 9-polig ABS-anslutning. Nedan visas serierna i Jaltest CV-täckningen; vilken anslutning som sitter på ditt chassi kontrollerar du på plats.

Volvo Buss:

B10M: Byggår 1978 till 2003.
B10B: Byggår 1992 till 2001.
B7R: Byggår 1997 till 2005.
B12B: Byggår 1997 till 2005.
B12M: Byggår 1999 till 2005.
B7L: Byggår 2000 till 2005.

💡

Bra att veta: 9-polig ABS-anslutningen sitter på busschassit, vid bromselektroniken. Du känner igen den på den vita kontakten med tre rader om tre poler, varav fyra är upptagna; ECS-kabeln JDC301A har fem. Kontrollera vilken anslutning som sitter på chassit innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC302A) | Volvo (ABS) 9-polig OBD - 16-polig OBD2 Adapterkabel | Buss

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: CV tunga fordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 9-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter: Ja
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar: Ja

Användning

Referensnummer: JDC302A
Styrenheter: ABS och EBS 2.X, EBS 5, EBS 5 VOLVO/RVI och EBS Gen 2
Krävs för användning: Jaltest Link V8.1 eller V9 och Jaltest diagnosprogramvara
