Jaltest | SKU: JDC542A

Jaltest (JDC542A) | Liebherr 9-polig OBD – 16-polig OBD2 Adapterkabel | Förbränningsmotor

Name: Jaltest (JDC542A) | Liebherr 9-polig OBD – 16-polig OBD2 Adapterkabel | Förbränningsmotor
Brand: Jaltest
SKU: JDC542A
Price: 392.95 EUR
Availability: InStock

€392,95 inkl.

€324,75 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

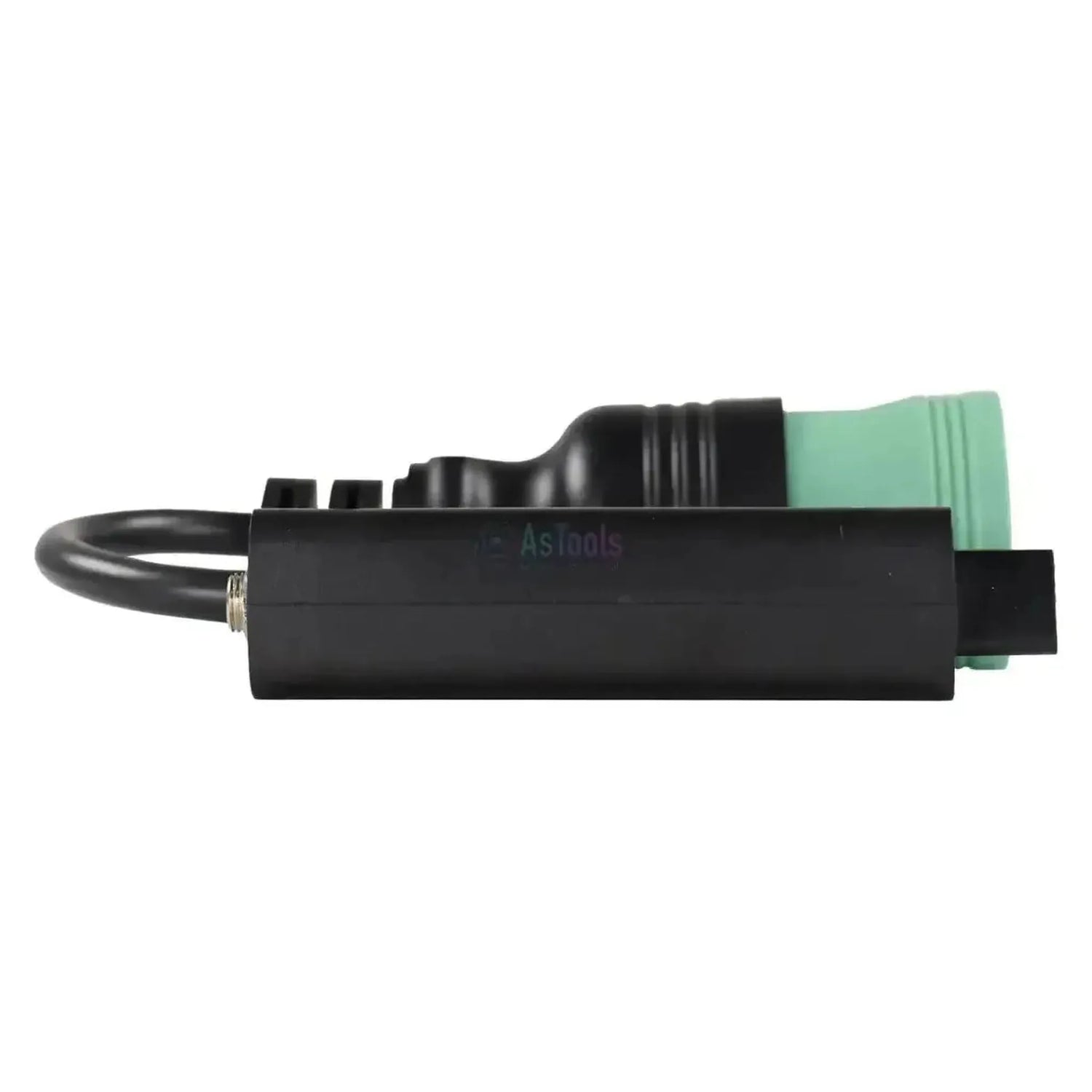

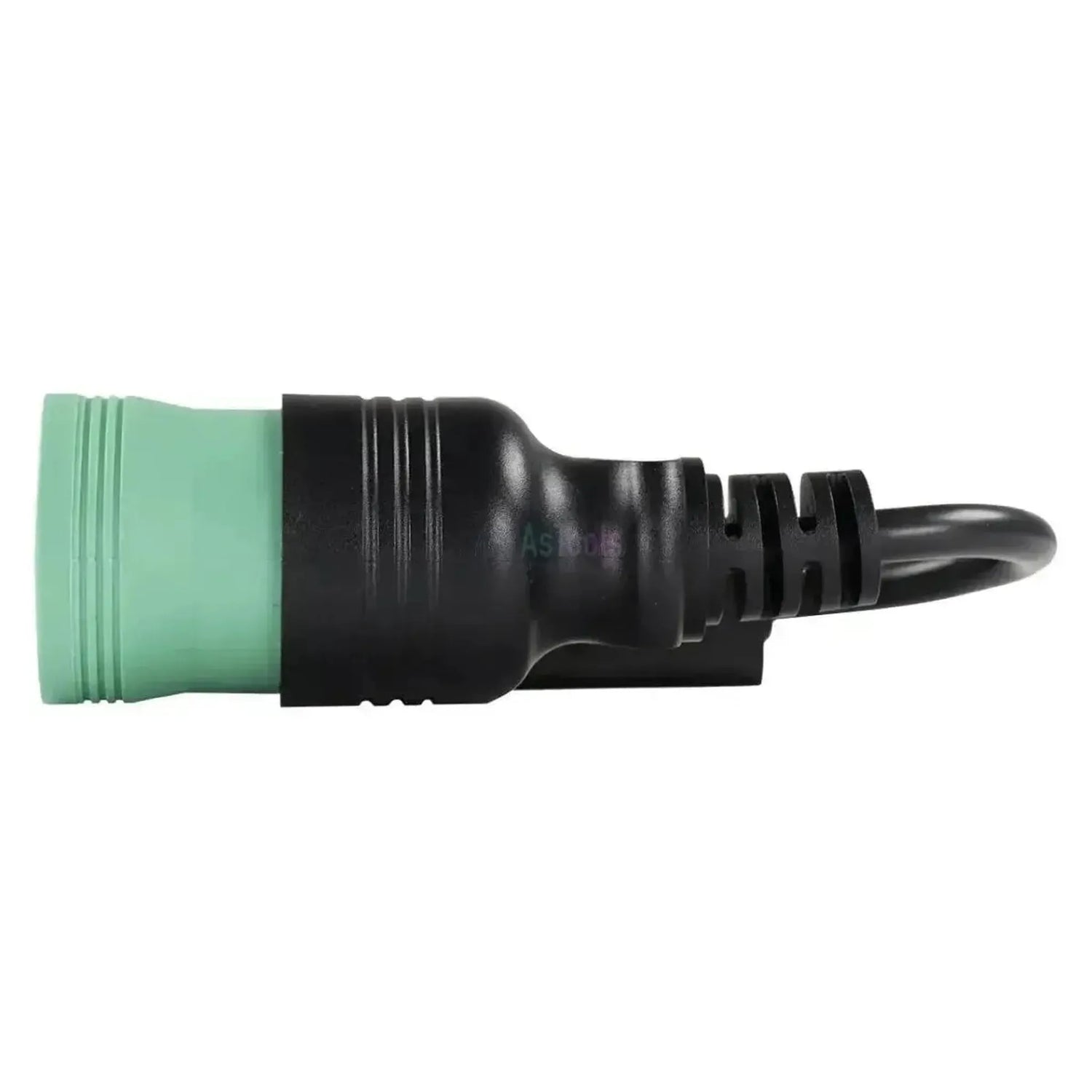

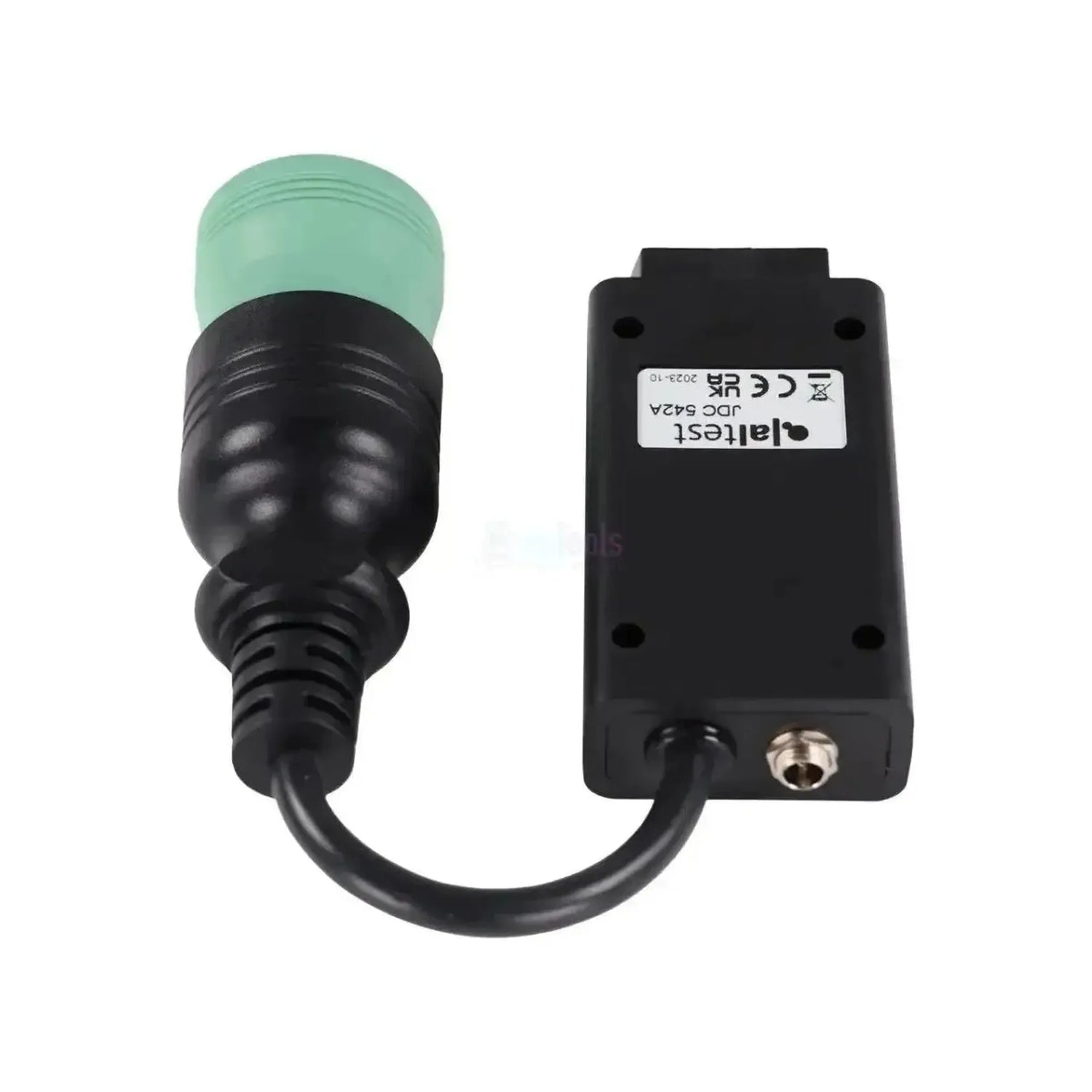

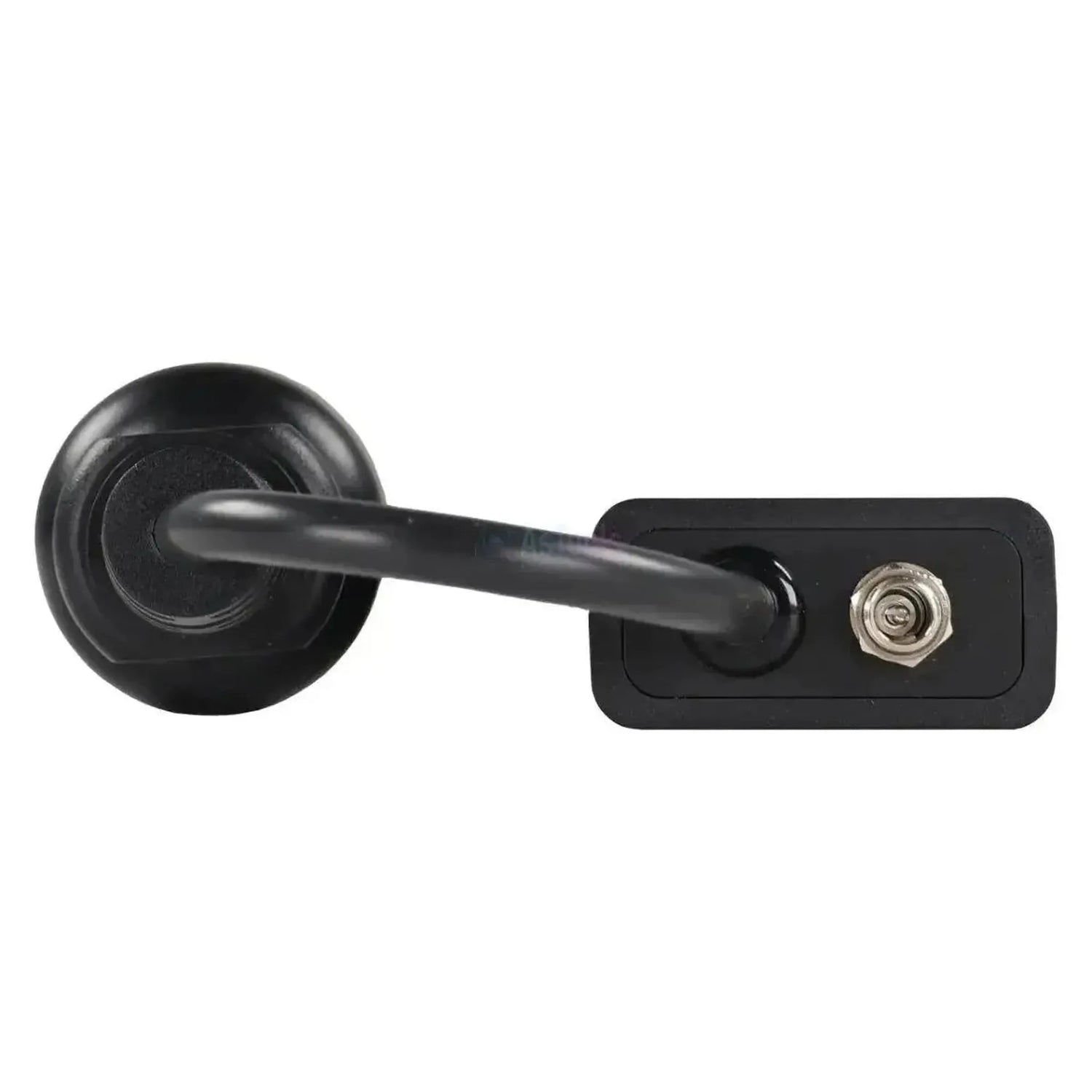

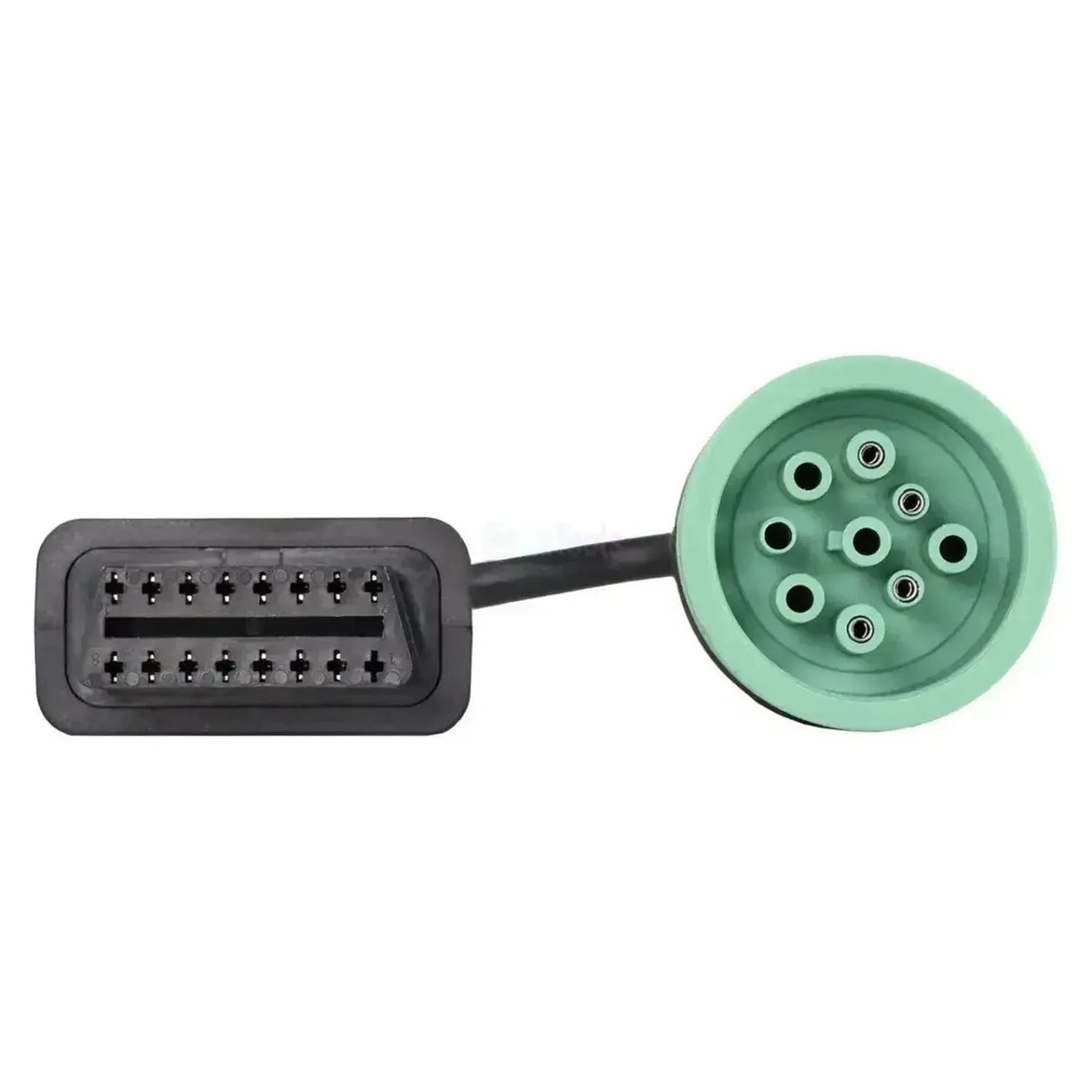

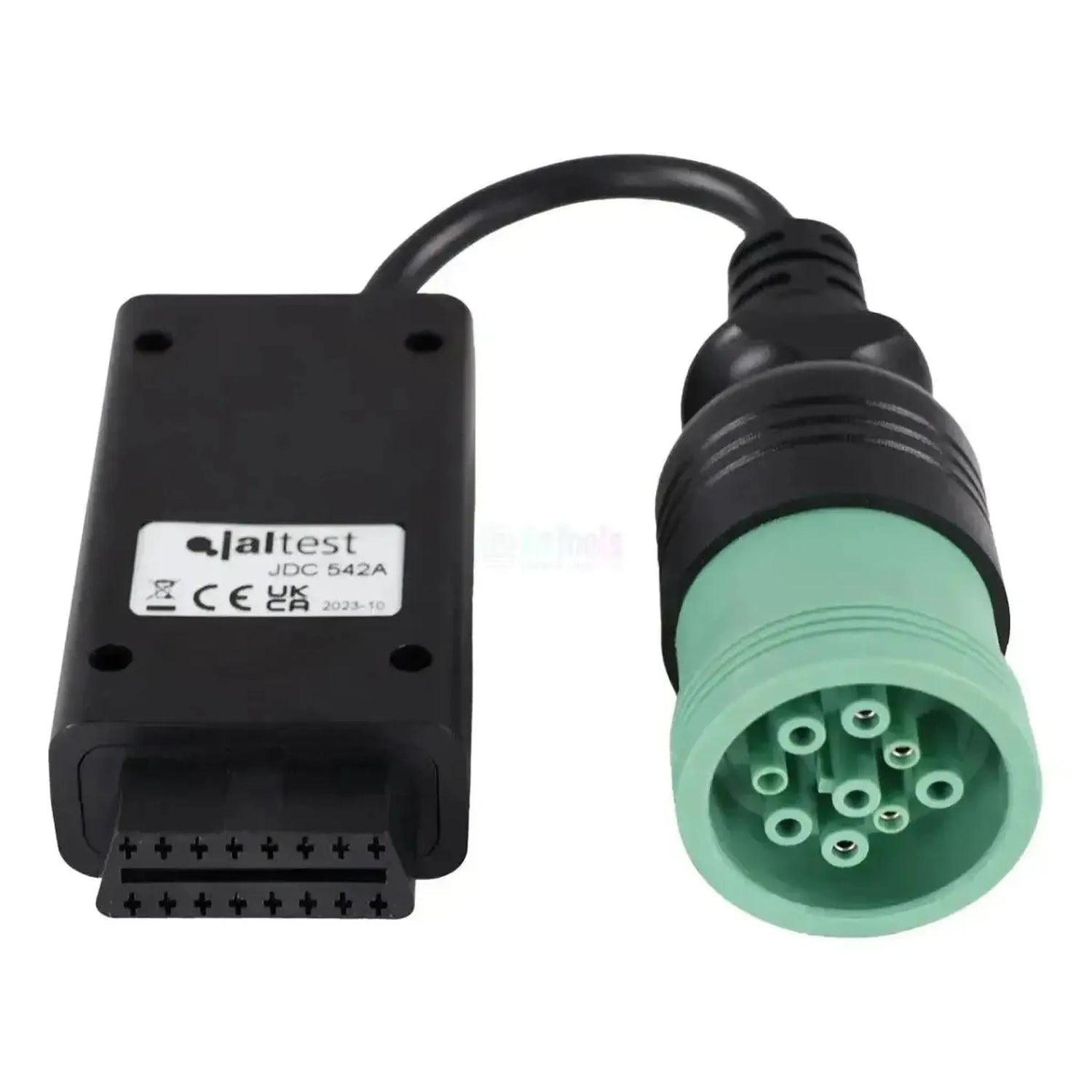

De Jaltest JDC542A koppelt de ronde 9-pins diagnoseaansluiting van de industriële dieselmotoren van Liebherr aan uw Jaltest-apparatuur. Aan de motorzijde zit een rond model met een mintgroene contacthouder en negen contactbussen, dat u met de kartelring vastzet. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 28 tot 30 cm.

De aansluiting zit op het blok of in de bijbehorende kabelboom, dus ook op stationaire opstellingen en aggregaten. Daarachter opent de Jaltest-software de motorregeleenheid: ECU2-HD, ECU3, LIDEC1 of LH ECU UPCR, afhankelijk van motortype en generatie. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Dekt vier motorregelingen: ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR.

✔Werkt op de hele D-reeks, van de viercilinders D 834 en D 924 tot de grote V-motoren uit de D 95xx-, D 96xx- en D 98xx-serie.

✔Bruikbaar op blokken in stationaire opstellingen en aggregaten.

✔Bij ECU2-HD, ECU3 en LIDEC1 staan naast foutcodes en meetwaarden ook de onderhoudsgegevens in de dekking.

AANDACHTSPUNTEN

✕De dekking betreft uitsluitend de motorregeling; machine-, transmissie- en hydrauliekregelingen bereikt u er niet mee.

✕Bij de LH ECU UPCR staan geen onderhoudsgegevens in de dekking.

✕Alleen voor de ronde 9-pins motoraansluiting; de rechthoekige 6-pins machineaansluiting van Liebherr loopt via de JDC551A.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeleenheid van het Liebherr-blok. Welke van de vier regelingen erin zit, hangt af van het motortype en de generatie. De eenheden hieronder komen uit de Liebherr-dekking.

Regeleenheden die u kunt benaderen

ECU2-HD: Met onderhoudsgegevens.
ECU3: Opvolger, met onderhoudsgegevens.
LIDEC1: Met onderhoudsgegevens.
LH ECU UPCR: Zonder onderhoudsgegevens.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en in grafiek.
ECU-gegevens: Van alle vier de regelingen.
Onderhoud: Bij ECU2-HD, ECU3 en LIDEC1.

Zo gebruikt u hem

Stekker controleren: Zoek de mintgroene 9-pins stekker bij het blok.
Aansluiten: Zet de stekker vast met de kartelring.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
Contact aan: Zet de motorregeling onder spanning.
Uitlezen: Kies Liebherr, het blok en de regeleenheid.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Deze kabel hoort bij de industriële dieselmotoren van Liebherr met de ronde 9-pins aansluiting, herkenbaar aan de mintgroene contacthouder. Controleer dat aan de machine zelf voordat u bestelt. Onderstaande blokken staan in de Liebherr-dekking.

Liebherr:

D 834, D 924 en D 934: Viercilinder industriemotoren.
D 936: Zescilinder industriemotor.
D 846 en D 856: V-motoren.
D 944 en D 946: V-motoren.
D 964 en D 976: V-motoren.
D 95xx-, D 96xx- en D 98xx-serie: Grote V-motoren, onder meer D 9508, D 9512, D 9612 en D 9816.

💡

Goed om te weten: De 9-pins aansluiting zit op het blok of in de bijbehorende kabelboom, ook bij aggregaten en stationaire opstellingen. Zit er in de cabine of in het machineruim juist een zwarte rechthoekige 6-pins stekker met vergrendelclip, dan is dat de machineaansluiting van de JDC551A. Controleer welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC542A) | Liebherr 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: OHW entreprenad- och

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 9-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats: OHW-kabelsats komplett
Referensnummer: JDC542A
Styrenheter: ECU2-HD, ECU3, LIDEC1 och LH ECU UPCR (motorstyrning)
Krävs för användning: Jaltest Link V8.1
