Jaltest | SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-polig OBD – 16-polig OBD2 adapterkabel | Terräng- och grävmaskiner

Name: Jaltest (JDC541A) | Hidromek 16-polig OBD – 16-polig OBD2 adapterkabel | Terräng- och grävmaskiner
Brand: Jaltest
SKU: JDC541A
Price: 197.95 EUR
Availability: InStock

€197,95 inkl.

€163,60 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

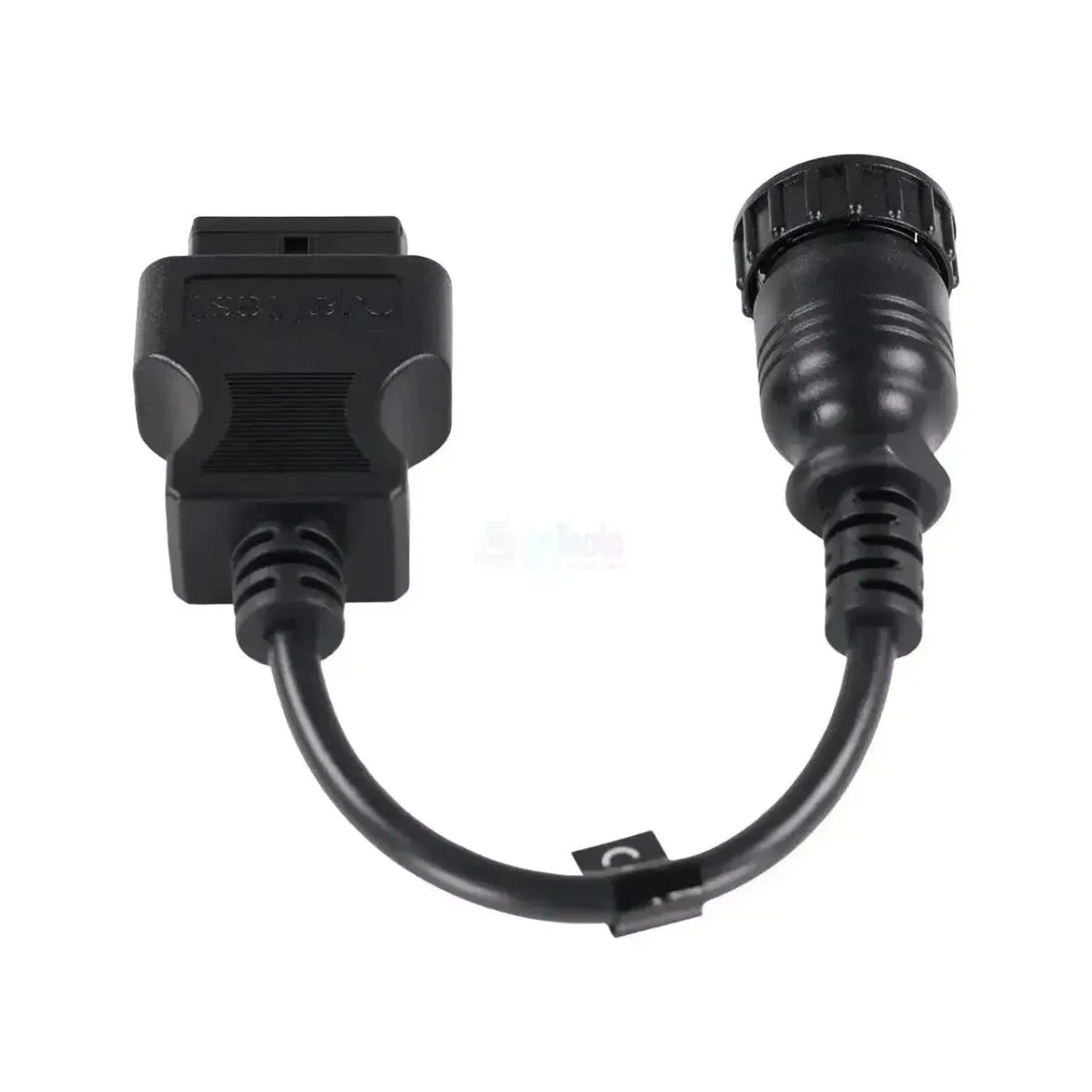

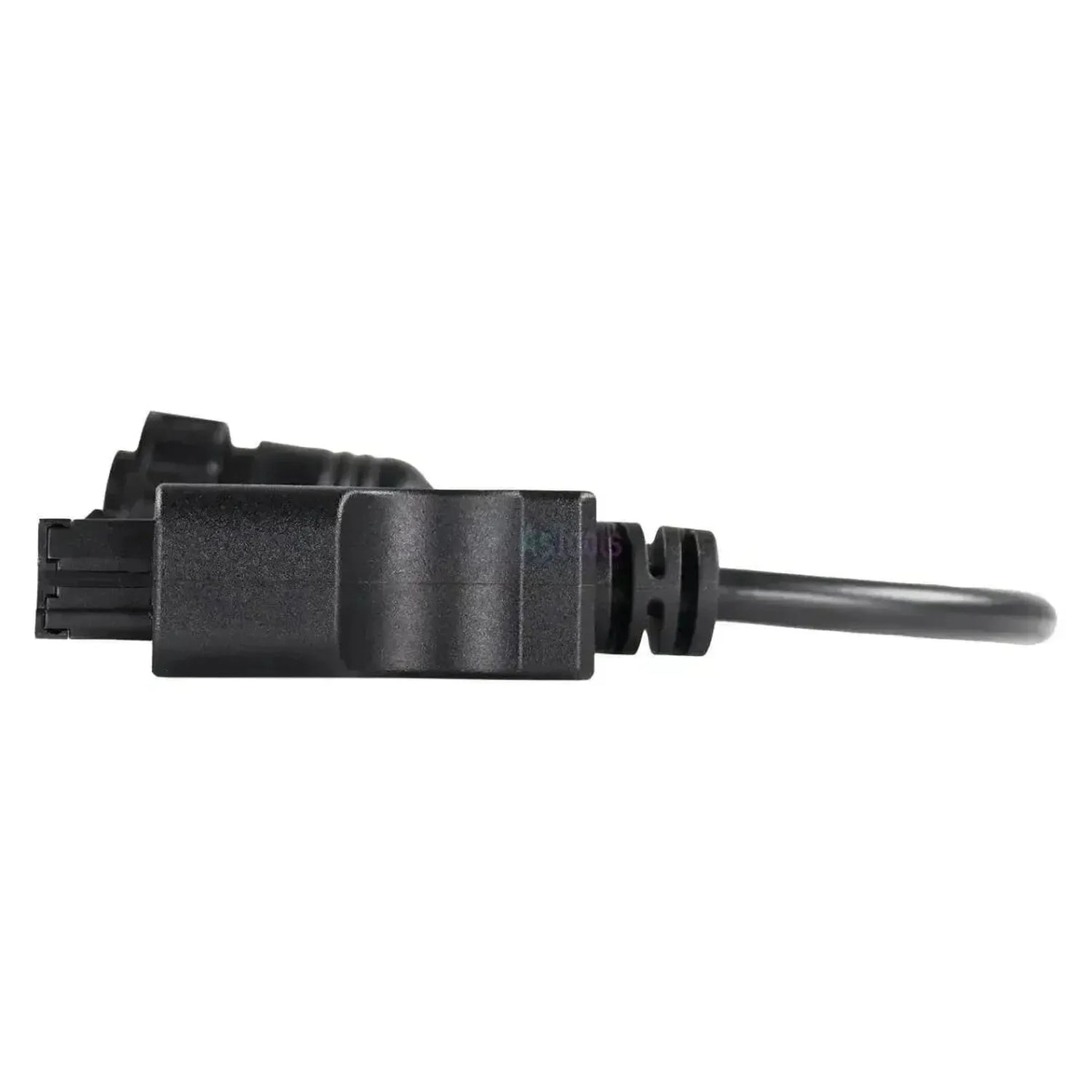

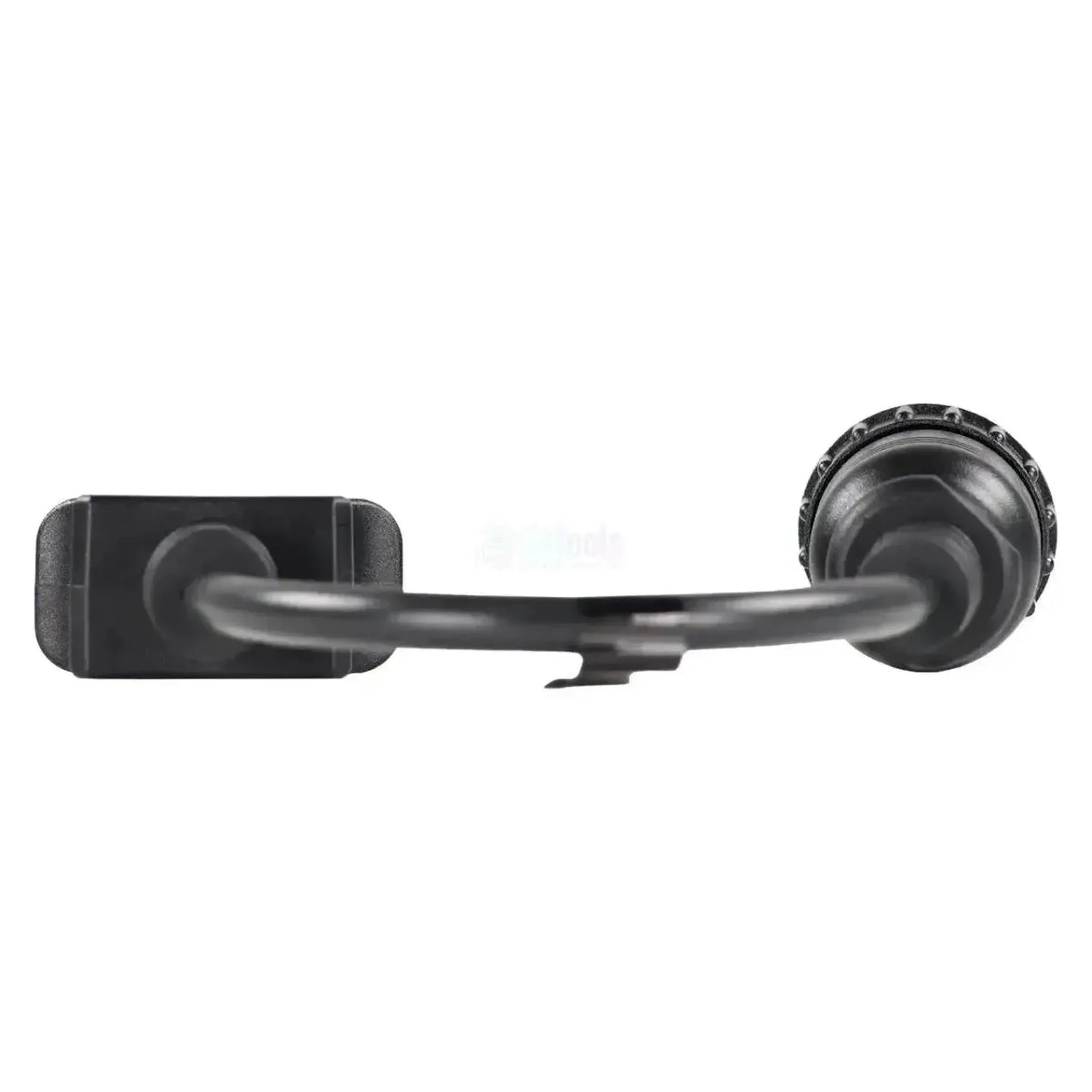

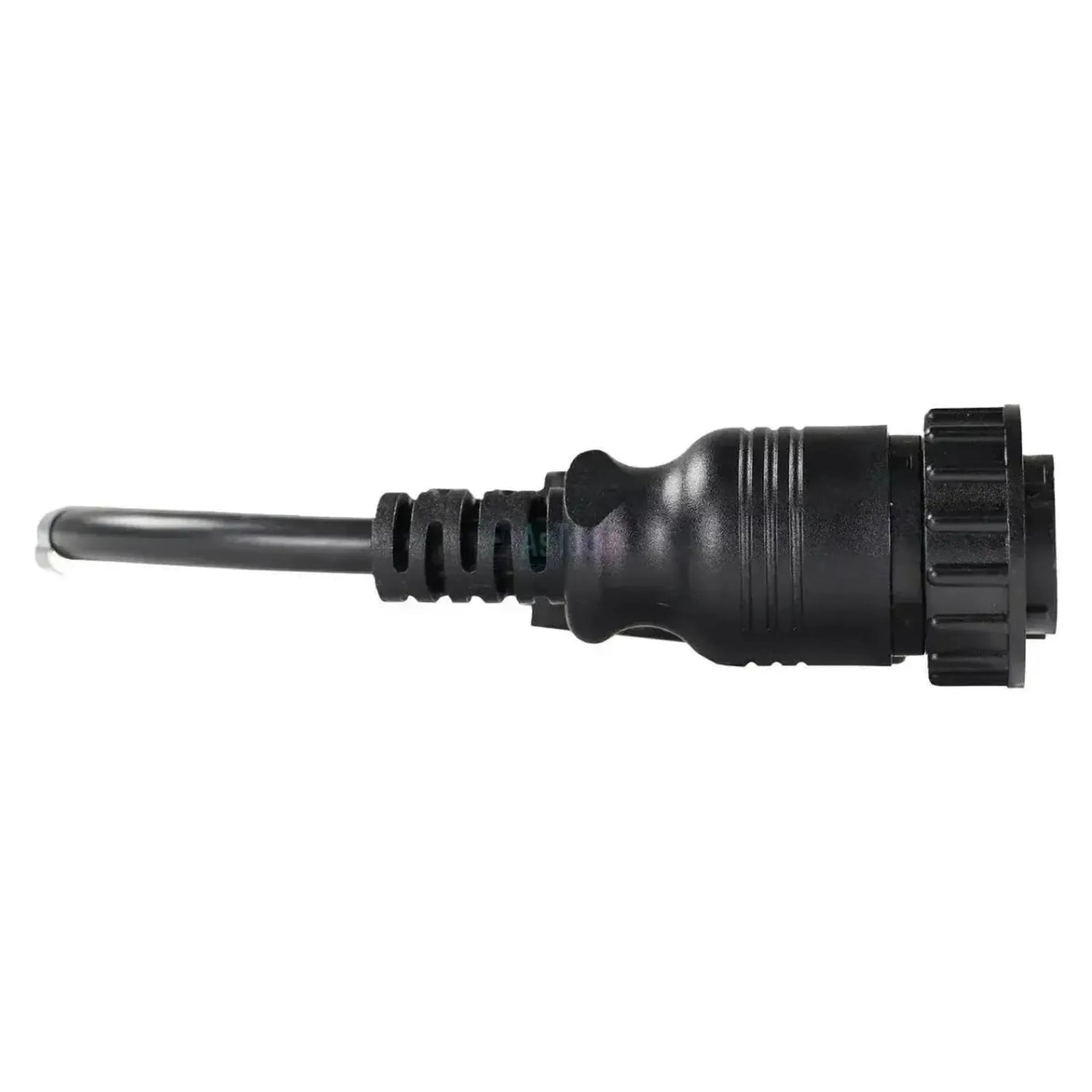

Den Jaltest JDC541A ansluter Hidromeks egna diagnosuttag på markarbetsmaskiner till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På maskinsidan finns en rund svart kontakt med en räfflad låsring; i kontakthuset finns sexton positioner, varav sju är besatta med hylsor på produktfotot. Kabeln mäter 28 till 30 cm.

Bakom detta uttag finns styrenheterna för Isuzu-drivlinan: common rail-motorstyrningen 4HK1/4JJ1 i CAN- och K-Line-utförandet, och på maskiner med SCR AdBlue/DEF-efterbehandlingssystemet. För CAN-utförandet finns ytterligare åtgärder tillgängliga, för K-Line inte. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest OHW.

FÖRDELAR

✔Ger åtkomst till Isuzu 4HK1/4JJ1 common rail-motorstyrningen, både CAN- och K-Line-utförandet.

✔Når även Isuzus AdBlue/DEF-efterbehandlingssystem, med felkoder, mätvärden och underhållsdata.

✔Fungerar med både Jaltest Link V8.1 och V9, även efter byte till det nyare gränssnittet.

✔Fungerar för hela HMK-serien, från 100-seriens grävmaskiner till 600-seriens hjullastare och motorgrader.

ATT TÄNKA PÅ

✕Täckningen för Hidromek omfattar endast motor och efterbehandling; en maskindator eller hydraulstyrning ingår inte.

✕Ytterligare åtgärder finns endast för CAN-versionen av motorstyrningen, inte för K-Line-versionen.

✕Liknar Volvo-kabeln JDC509A, men denna har hylsor och JDC509A har stift; de passar inte på samma maskin.

✕Byggåret säger ingenting om anslutningen; endast kontakten på maskinen är avgörande.

Användningsområden och funktioner

Via denna anslutning kommer du med Jaltest-programvaran åt maskinens styrenheter. Vilka system som finns varierar beroende på serie och utförande.

Styrenheter du kan komma åt

Isuzu 4HK1, 4JJ1 (CAN): Motorstyrning, med åtgärder.
Isuzu 4HK1 (K Line): Motorstyrning på K-Line.
AdBlue/DEF Isuzu: Efterbehandling vid SCR.

Vad du kan göra

Felkoder: Läsa och radera med beskrivning.
Mätvärden: I siffror och diagram.
Underhåll: Intervall och serviceprotokoll.
Ytterligare åtgärder: För Isuzu på CAN.

Så här använder du den

Hitta kontakten: Sök det runda uttaget på maskinen.
Anslut: Sätt i JDC541A och dra åt ringen.
Koppla Link: Anslut OBD2-sidan till Jaltest-diagnoskabeln.
Tänd: Slå på tändningen utan att starta motorn.
Läs ut: Välj Hidromek och serien i Jaltest OHW.

Kompatibla fordon och användningsområden

Det som avgör är kontakten, inte modellen. Kabeln passar på varje Hidromek-maskin med det runda diagnosuttaget och låsringen. Jaltest OHW täcker nedanstående serier; vilken kontakt din maskin har kontrollerar du på plats.

Hidromek:

HMK 100 LC Series: Bandgrävmaskin.
HMK 100 W Series: Hjulgrävmaskin.
HMK 200 LC Series: Bandgrävmaskin.
HMK 200 W Series: Hjulgrävmaskin.
HMK 300 LC Series: Bandgrävmaskin.
HMK 400 LC Series: Bandgrävmaskin.
HMK 600 Series: Hjullastare.
HMK 600 MG Series: Motorgrader.

💡

Bra att veta: Hidromek använder en egen rund diagnosanslutning med låsring, inte den platta 16-poliga kontakten från en personbil. I kontakthållaren på den här kabeln finns kontakthylsor. Volvo-kabeln JDC509A liknar den men har stift. Kontrollera på maskinen vilken kontakt som sitter på den innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC541A) | Hidromek 16-polig OBD – 16-polig OBD2 Adapterkabel | Terräng- och anläggningsmaskin

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: OHW entreprenad- och
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Entreprenad- och terrängmaskin

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 16-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
