Jaltest  |  SKU: JDC609A

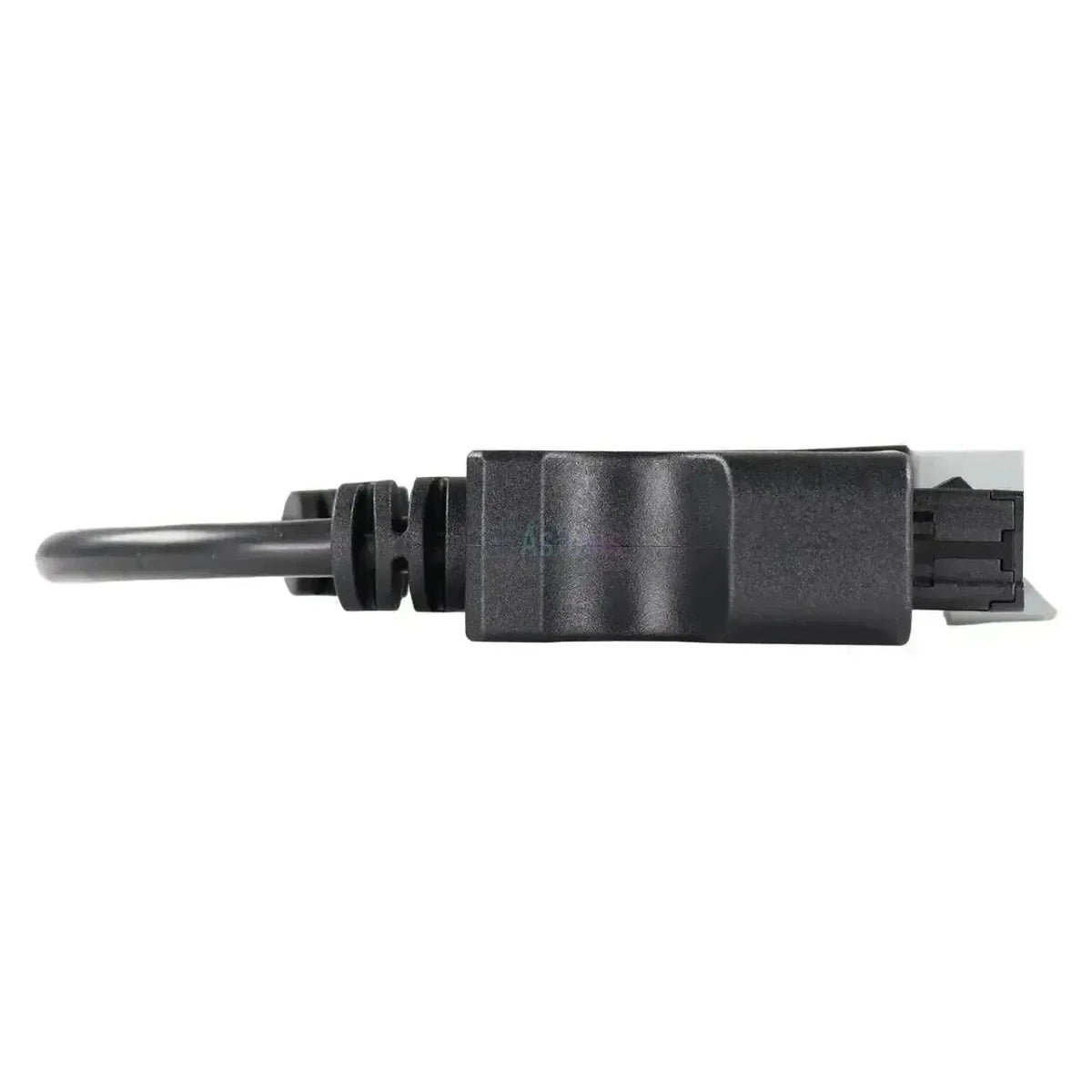

Jaltest (JDC609A) | Evinrude 3-polig OBD – 16-polig OBD2-adapterkabel | Motorboat

€78,95 inkl.
€65,25 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

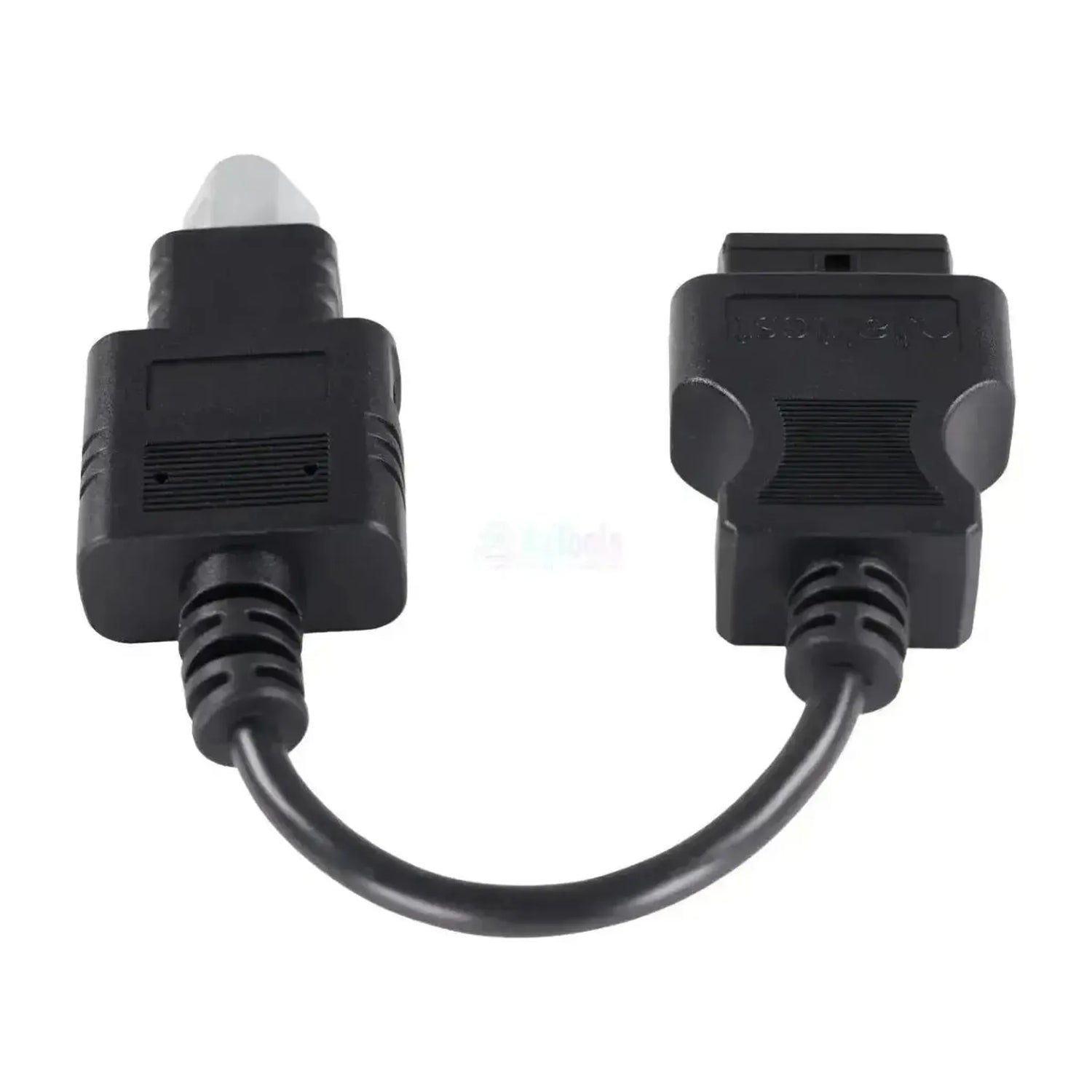

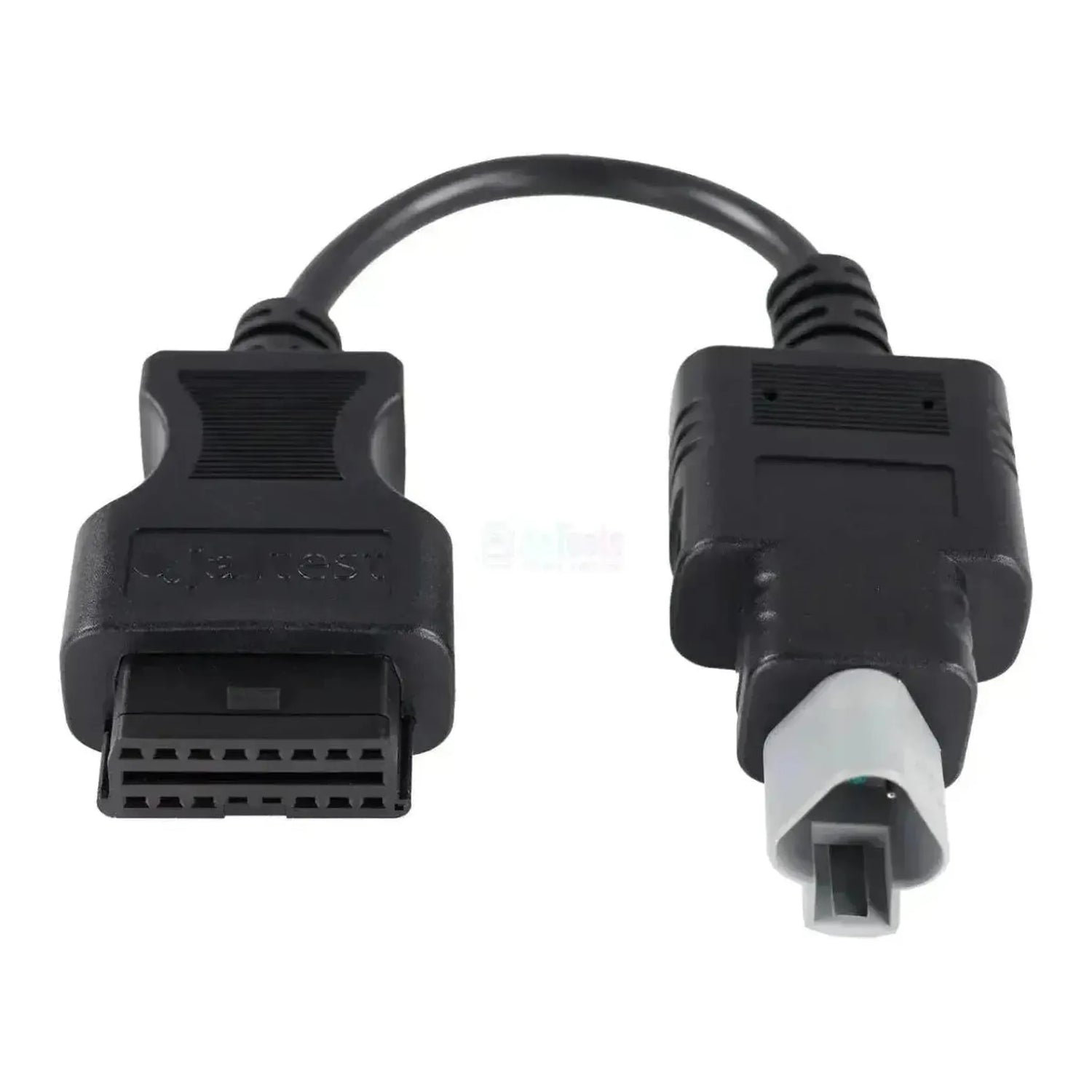

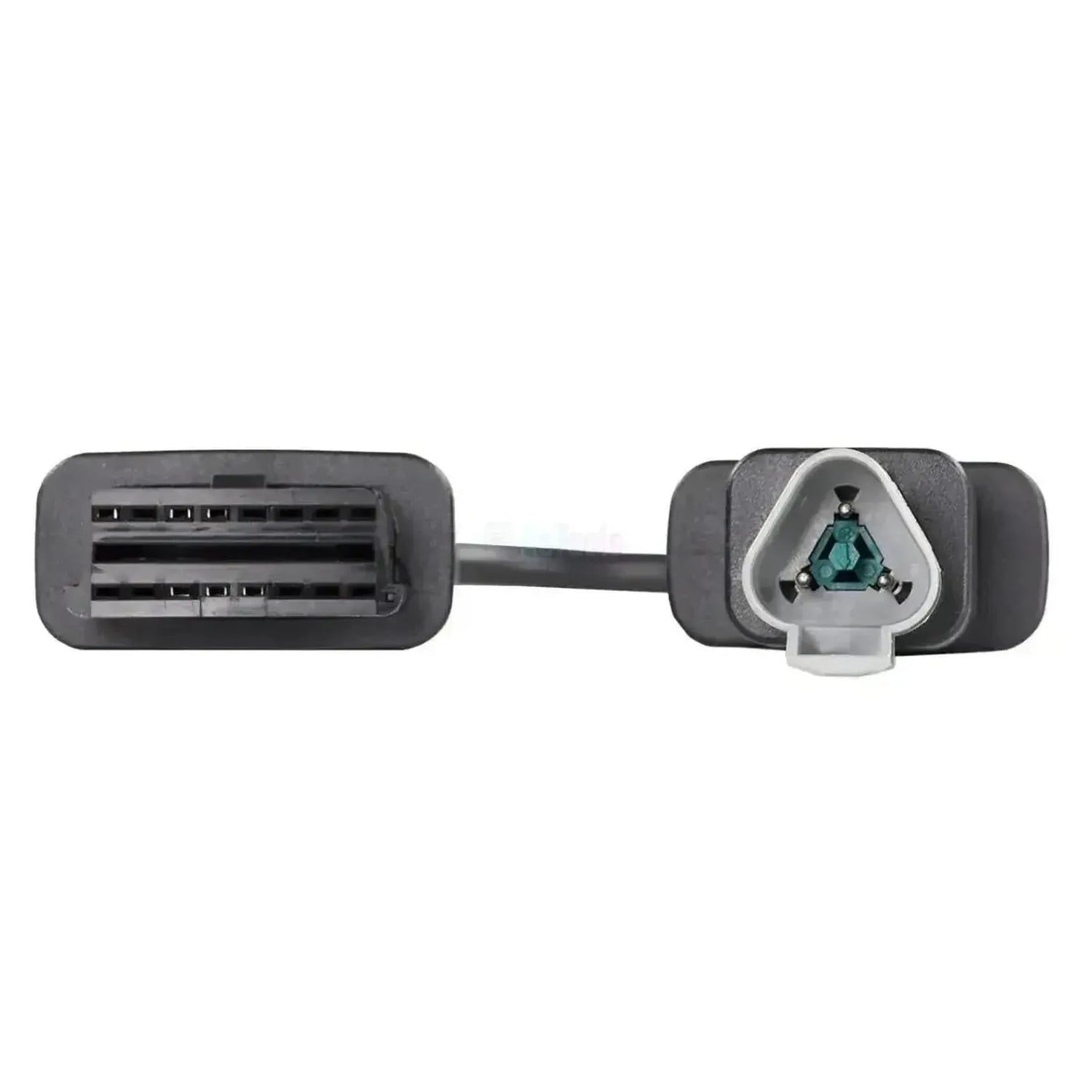

Jaltest JDC609A är diagnoskabeln för Evinrude-utombordsmotorer med den egna 3-polig kontakten. På motorsidan sitter en grå 3-polig kontakt i ett svart kontakthus; på gränssnittssidan slutar kabeln i 16-polig OBD2-kontakten för din Jaltest-diagnoskabel. Från samma kontakthus går en matningsgren med en röd och en svart tråd och batteriklämmor, som används för att driva anslutningen från batteriet ombord.

Med denna anslutning läser Jaltest-programvaran ut motorstyrningen och manöverelektroniken: ECM för EFI-motorerna från 1999-2001, EMM för FICHT RAM- och E-TEC-motorerna, EMM G2 för E-TEC G2 samt EST, styrenheten för gas- och växelreglaget på G2-motorerna. På motorstyrningarna får du alla funktioner, inklusive parametrar, kalibrering och återställning; för EST saknas livedata. Kabeln omfattas av Jaltest Marine.

FÖRDELAR

✔För EMM och EMM G2 finns hela funktionslistan, inklusive parametrar, kalibrering och återställning.
✔Täcker tre motorgenerationer: EFI, FICHT RAM och E-TEC, inklusive den nyare E-TEC G2.
✔Med E-TEC G2 nås även EST, styrenheten för gas- och växelreglaget.
✔De medföljande batteriklämmorna matar kabeln direkt från batteriet ombord.

ATT TÄNKA PÅ

✕För Jaltest Link V9 behöver du förlängningskabeln JDC100B för denna kabel.
✕För EST saknas livedata som motorstyrningen har; dessutom finns den enheten endast på E-TEC G2-motorerna.
✕Endast för 3-polig Evinrude-kontakten med grå kärna: andra utombordsmotorer har en egen anslutning.
✕Kabeln har en matningsgren med batteriklämmor: se till att du också kan nå batteriet.

Användningsområden och funktioner

Via denna anslutning når du med Jaltest-programvaran motorstyrningen på Evinrude-utombordsmotorn och, på den senaste generationen, gas- och växelreglaget. Vilken enhet du stöter på beror på motorgenerationen: ECM på EFI-blocken, EMM på FICHT RAM och E-TEC, EMM G2 på E-TEC G2.

Styrenheter du kan nå

  • EMM: FICHT RAM och E-TEC, alla funktioner.
  • EMM G2: E-TEC G2, alla funktioner.
  • ECM: EFI-motorer 1999-2001.
  • EST: Gas och växling, E-TEC G2.

Vad du kan göra

  • Felkoder: Läsa, med beskrivning.
  • Mätvärden: Följ live med motorn igång.
  • Komponenter: Bland annat cylinderbalanstest.
  • Parametrar: Ställa in konfigurationer.
  • Kalibrering: Utföra procedurer.
  • Återställning: På motorstyrningarna.

So använder du den

  1. Hitta kontakten: Grå 3-polig kontakt vid motorn.
  2. Matning: Anslut batteriklämmorna till batteriet ombord.
  3. Anslut: Sätt JDC609A på kontakten.
  4. Koppla Link: På Link V9 via JDC100B.
  5. Avläsning: Välj Evinrude och motorserien.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Denna kabel passar alla Evinrude-utombordsmotorer med 3-polig diagnosanslutning. Evinrude behöll den anslutningen över tre motorgenerationer, från EFI-blocken från 1999 till och med E-TEC G2. Den känns igen på den grå kontakten med tre stift i det svarta huset.

Evinrude:

  • EFI-serien: 40 EFI, 50 EFI och 70 EFI [1999-2001].
  • FICHT RAM-serien: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 och 250.
  • E-TEC-serien: E-TEC 15 t/m E-TEC 300, inklusive HO-utföranden (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO och 250 HO).
  • E-TEC G2-serien: E-TEC G2 150 t/m G2 300, inklusive HO-utföranden.
💡
Bra att veta: Diagnosanslutningen sitter i motorutrymmet, på eller bredvid motorn, och matningsgrenen ansluts till batteriet ombord. Se till att båda punkterna går att nå. Kontrollera kontaktens form på motorn innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC609A) | Evinrude 3-polig OBD – 16-polig OBD2 adapterkabel | Motorboat

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • Marine fartyg

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
Marine-kabelsats fartyg, Marine-kabelsats utombordare
Referensnummer
JDC609A
Styrenheter
EMM, EMM G2, ECM, EST
Krävs för användning
Jaltest Link och en aktiv licens för Jaltest Marine

Övriga specifikationer

Användningsområde
Evinrude utombordsmotorer med 3-polig diagnosanslutning
Anslutning motorsida

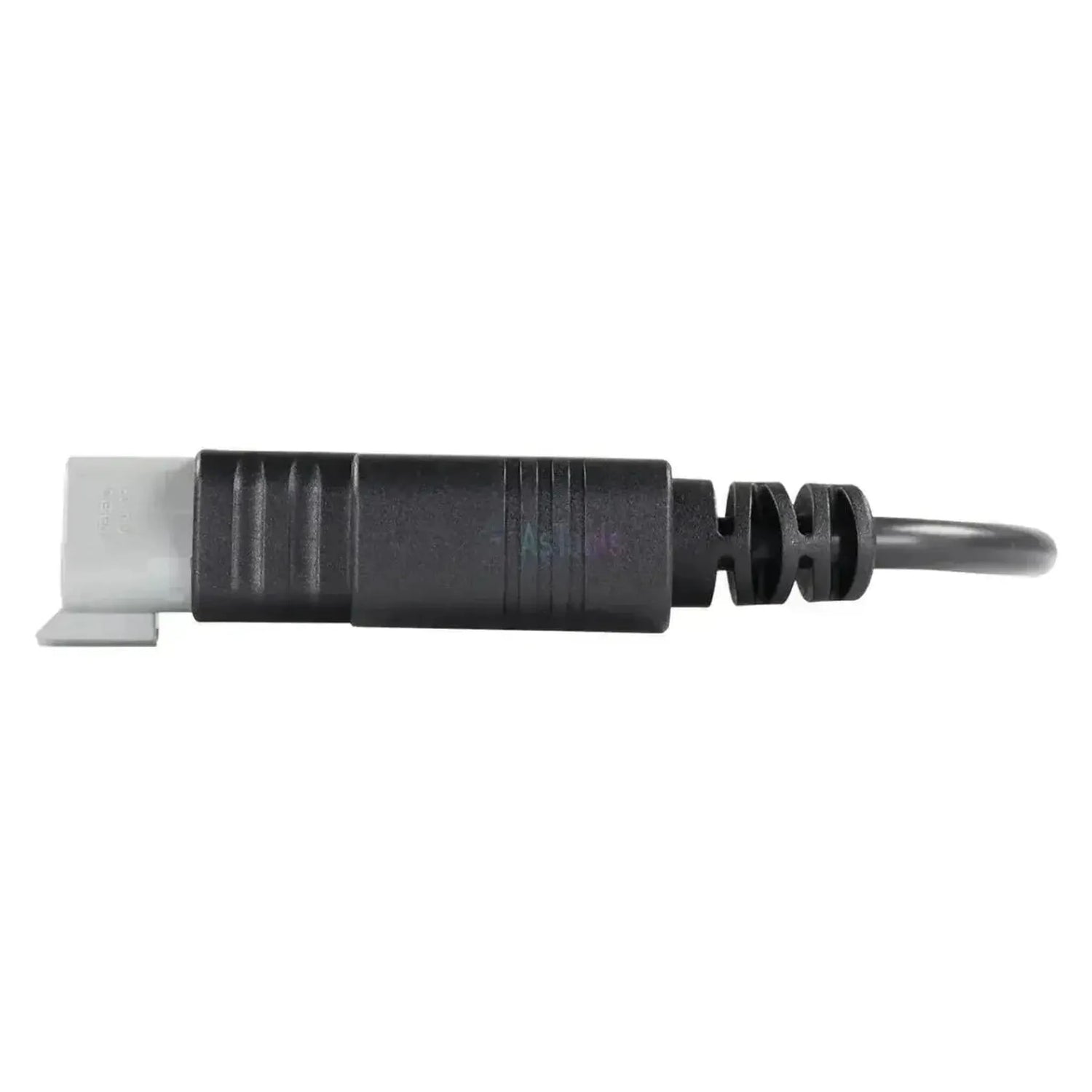

3-polig grå kontakt i svart kontakthus, med separat matningsgren med batteriklämmor
Ingår i kabelset
Marin kabelset fartyg (70002008) och utombordare (70002025)
Gränssnitt
Jaltest Link V8.1
Nödvändig förlängningskabel
JDC100B (2,5 m SUBD-26) vid användning med Jaltest Link V9
