Jaltest  |  SKU: 50500010

Jaltest (50500010) | Kopplingscenteringsset | Lastbil

€212,95 inkl.
€175,99 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

Jaltest 50500010 är kopplingscentreringssetet som du använder för att rikta in kopplingsskivan innan du spänner fast tryckplattan. Centreringsdornen går genom skivans nav och in i pilotlagret i svänghjulet och håller skivan centrerad medan du drar åt bultarna i kors.

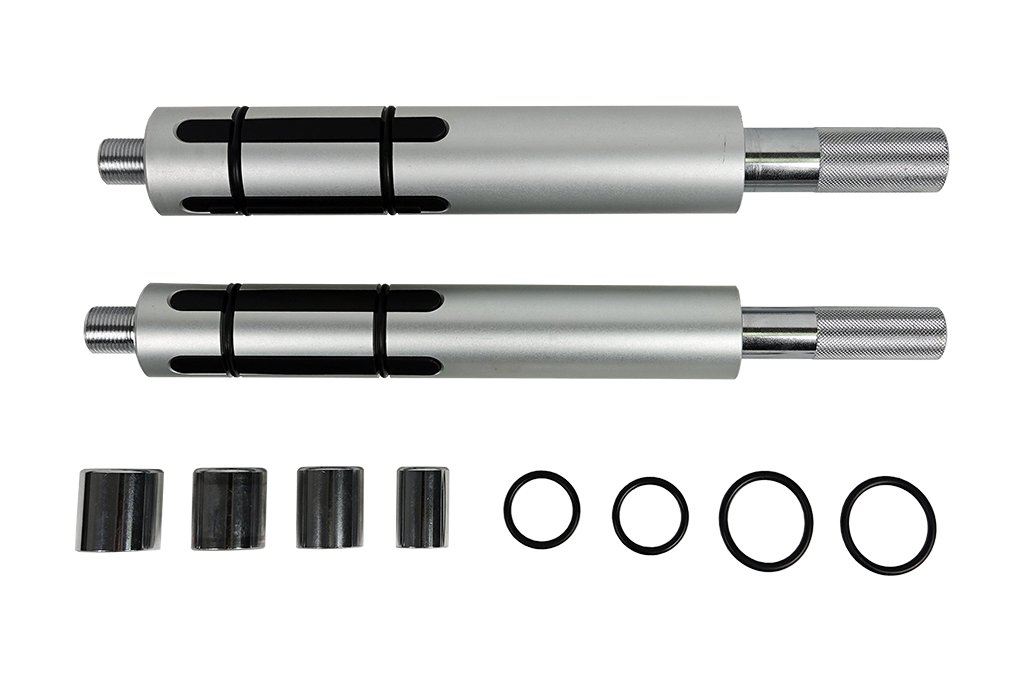

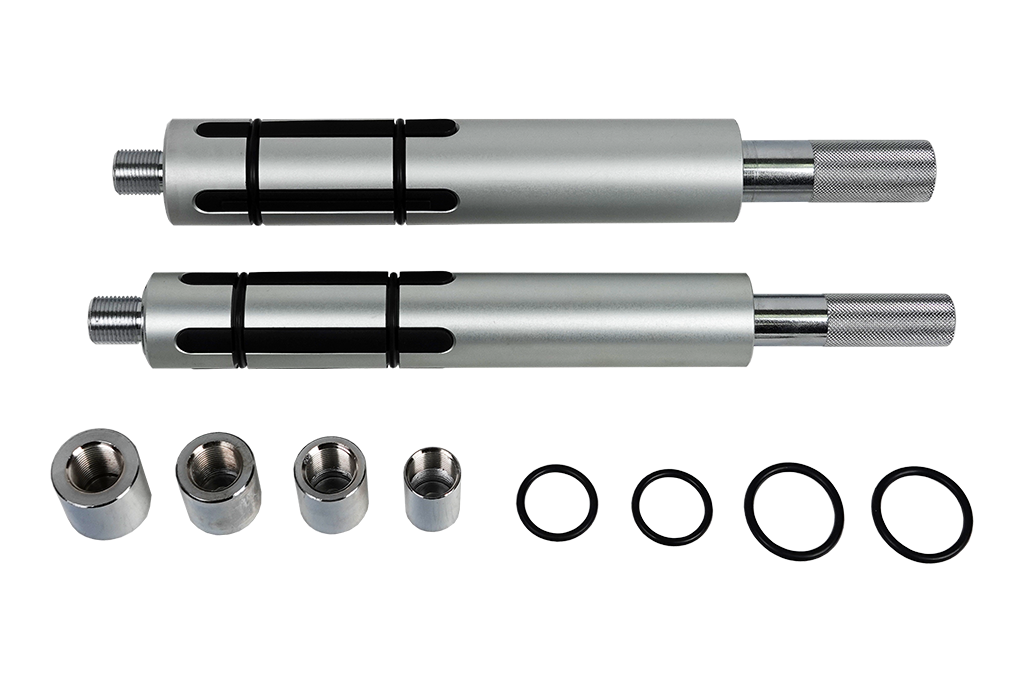

I väskan ligger två justerbara dorn med ett arbetsområde på Ø36-48 mm och Ø42-53 mm, samt fyra centreringsbussningar i Ø20, Ø25, Ø27 och Ø30 och fyra O-ringar. Dornen ansluter med sina expansionssegment till navhålet; bussningen bestämmer passformen i pilotlagret. Setet väger 3 300 gram.

FÖRDELAR

✔Fungerar med enkel- och dubbelskivkopplingar; dornen håller båda skivorna och mellanskivan i linje.
✔Två justerbara dorn täcker tillsammans ett navhål på Ø36 till Ø53 mm.
✔Fyra centreringsbussningar i Ø20, Ø25, Ø27 och Ø30 passar i pilotlagret.
✔En korrekt centrerad skiva förhindrar att ingående axeln kärvar när växellådan skjuts på.

ATT TÄNKA PÅ

✕Navhål utanför Ø36-53 mm ligger utanför arbetsområdet för dessa två dorn.
✕Bussningarna har fasta mått. Avviker ditt pilotlager från dessa, passar ingen bussning.
✕Mät innerdiametern på pilotlagret innan du väljer bussning. En för liten bussning ger glapp och därmed fortfarande en sned skiva.
✕Ingen momentnyckel ingår; du drar åt tryckplattan med egna verktyg.

Tillämpningar och funktioner

Spänner du fast tryckplattan medan kopplingsskivan hänger snett, går växellådan inte att sätta på efteråt, eftersom den ingående axeln inte hittar kuggningen. Dornen förhindrar detta genom att fixera skivan på den axel som växellådan senare ansluts till. Du har då båda händerna fria för bultarna.

Innehåll i förvaringslådan

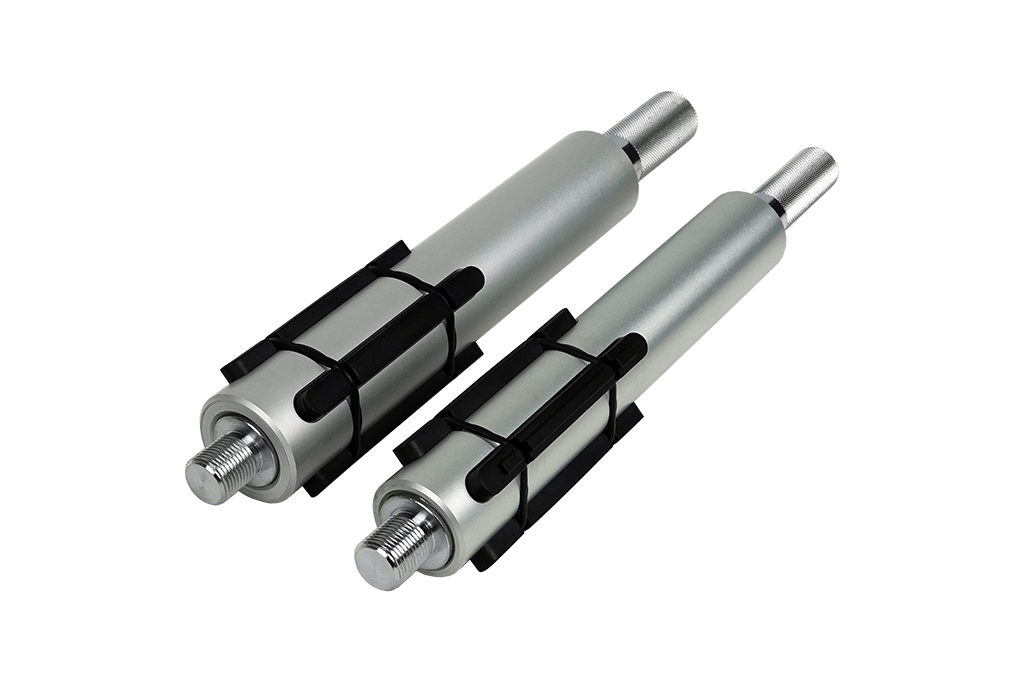

  • Centreringsdorn 1: Justerbar, Ø36-48 mm.
  • Centreringsdorn 2: Justerbar, Ø42-53 mm.
  • Fyra centreringsbussningar: Ø20, Ø25, Ø27 och Ø30.
  • Fyra O-ringar: Håller segmenten på plats.
  • Förvaringslåda: Med formade utrymmen.

Vad du kan göra

  • Enkel kopplingsskiva: Centrera skivan.
  • Dubbel kopplingsskiva: Skivor och mellanskiva i linje.
  • Håll fast skivan: Händerna fria för bultarna.
  • Skjut på växellådan: Utan att bända.

So använder du den

  1. Mät upp: Mät navhål och pilotlager med ett skjutmått.
  2. Välj bussning: Ta den bussning som passar i pilotlagret.
  3. Ställ in dornen: Välj dornen och sätt in den i navet.
  4. Centrera: För in dornen med bussning i pilotlagret.
  5. Dra åt: Spänn fast tryckplattan i kors.

Kompatibla kopplingar och mått

Avgörande är navhålet och pilotlagret, inte märket. Dornen måste passa i navet på kopplingsskivan, och bussningen i innerdiametern på pilotlagret eller i styrbussningen i svänghjulet. Mät båda måtten med ett skjutmått innan du beställer.

Arbetsområde för dornen:

  • Centreringsdorn 1: Ø36-48 mm navhål.
  • Centreringsdorn 2: Ø42-53 mm navhål.

Mått på centreringsbussningarna:

  • Ø20: Minsta passmått i pilotlagret.
  • Ø25: Mellanmått.
  • Ø27: Mellanmått.
  • Ø30: Största passmått i pilotlagret.

Kopplingar:

  • Enkel kopplingsskiva: En skiva centrerad.
  • Dubbel kopplingsskiva: Båda skivorna och mellanskivan i linje.
💡
Bra att veta: Mät först innerdiametern på pilotlagret och välj sedan bussning. En bussning som sitter för löst låter skivan sjunka, och det märker du först när växellådan inte vill sitta på.

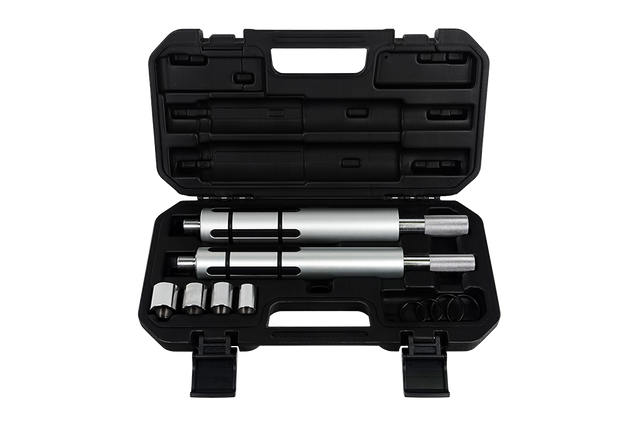

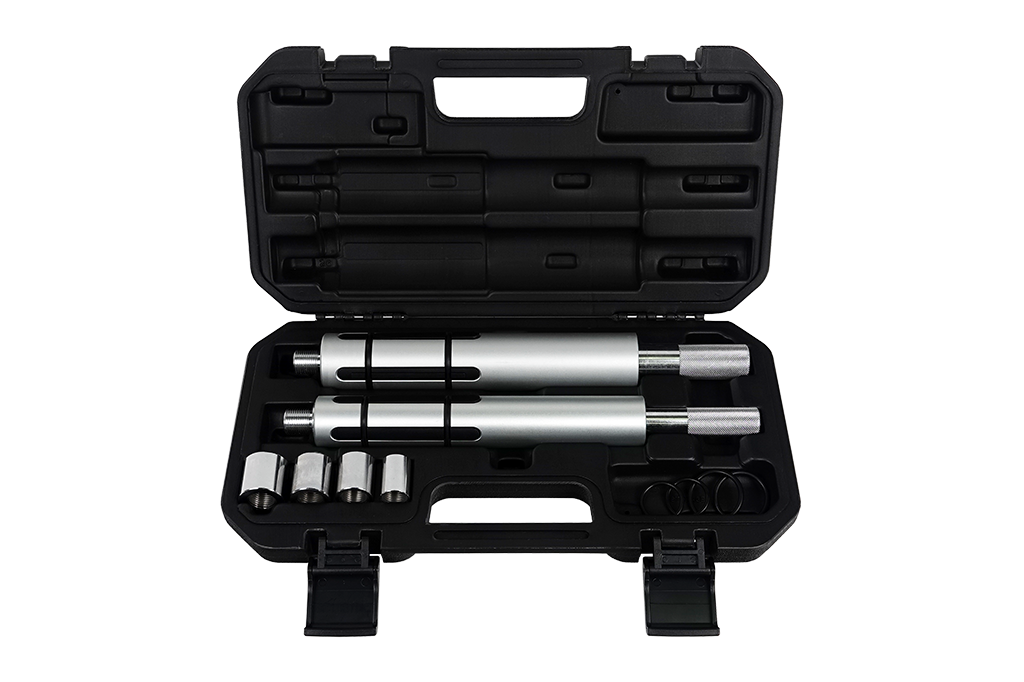

Förpackningens innehåll

  • 1x Jaltest (50500010) | Kopplingscentreringsset | Lastbil
  • 1x Centreringsdorn Ø36-48 mm
  • 1x Centreringsdorn Ø42-53 mm
  • 1x Centreringshylsa Ø20
  • 1x Centreringshylsa Ø25
  • 1x Centreringshylsa Ø27
  • 1x Centreringshylsa Ø30
  • 4x O-ring

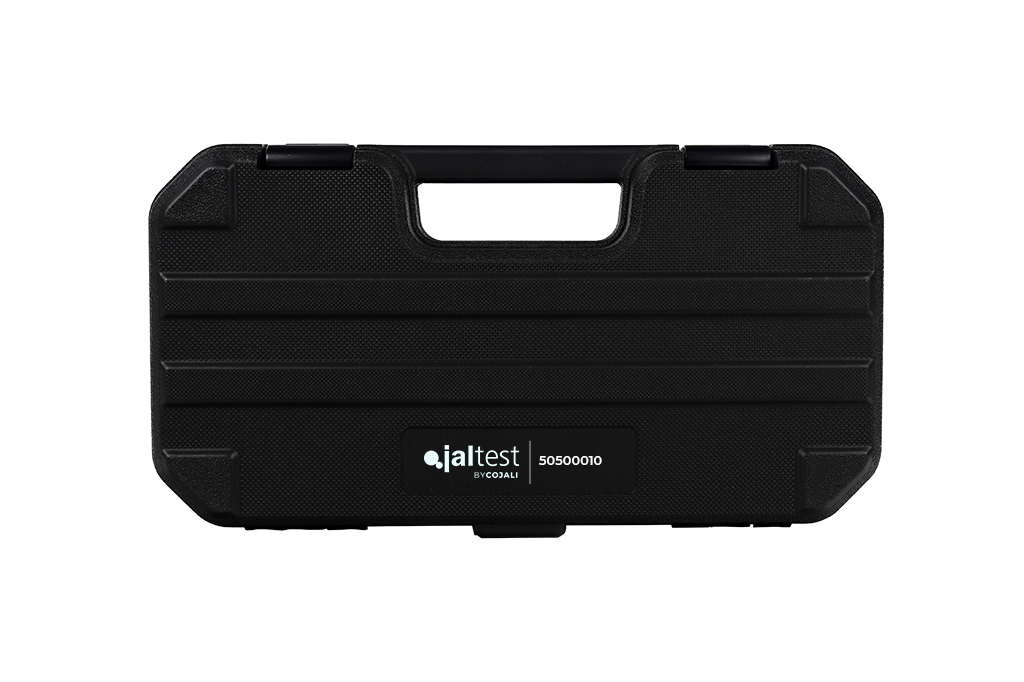

  • 1x Förvaringsväska

Tekniska specifikationer

Allmänt

Verktygets tillverkare. Praktiskt om Ni redan använder andra verktyg från samma märke.Märke
Jaltest
Vilken typ av verktyg det är. Då ser Ni direkt om det mäter eller används vid montering av en koppling.Typ av verktyg
Kopplingscentreringsset

Övriga specifikationer

Utförande
Justerbara dorn med expansionssegment och utbytbara hylsor
Antal delar
Tio, nämligen två dorn, fyra hylsor och fyra O-ringar
Arbetsområde centreringsdorn 1
Ø36-48 mm
Arbetsområde centreringsdorn 2
Ø42-53 mm
Mått centreringshylsor
Ø20, Ø25, Ø27 och Ø30
Användningsområde
Centrering av enkel- och dubbelskivkopplingar
Vikt
3 300 gram
