Cojali  |  SKU: 2260136

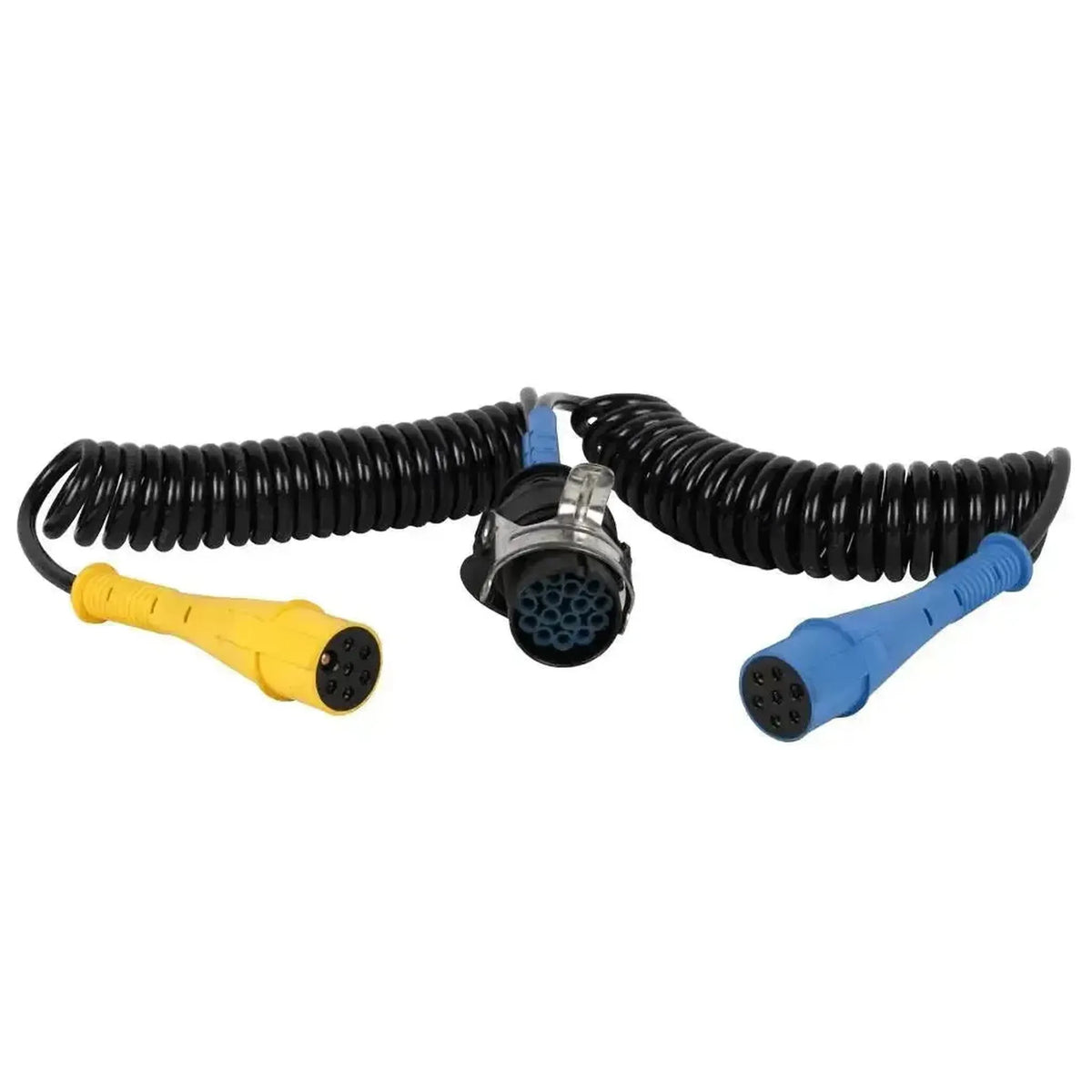

Cojali (2260136) | Iveco 7-polig – 15-polig Type-S/N spiralkabel | Släpvagn

€159,95 inkl.
€132,19 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

Cojali 2260136 är en 24 V-spiralkabel som ansluter en 15-pinskontakt (ISO 12098) till två 7-pinskontakter: en Type N (ISO 1185, svart) och en Type S (ISO 3731, vit). Cojali har utfört den med pinnkonfigurationen för Iveco.

Du använder kabeln mellan en dragbil med 15-pinsuttag och en släpvagn med 7-pinsuttagen 24N och 24S. I Cojali-katalogen finns den även som tillvalskabel för Jaltest PTE, testverktyget för matning och signaler mellan dragbil och släpvagn.

FÖRDELAR

✔Utöver belysning, dimljus och backljus ansluter kabeln även pin 10, 11 och 12 på 15-pinskontakten, så att de Iveco-specifika signalerna når 7-pinskontakterna.
✔De svarta 24N och vita 24S kontakterna går att skilja åt på färg, så att du ansluter dem rätt i ett moment.
✔Den permanenta +24 V från pin 9 går till pin 4 och pin 6 på 24S, så att båda matningsstiften får spänning på släpvagnen.
✔Med en maximal längd på 4,0 m och en arbetstemperatur på -40 till 80 °C är kabeln lämpad för daglig användning utomhus.

ATT TÄNKA PÅ

✕Pinnkonfigurationen är anpassad för Iveco; utförandet för Mercedes-Benz är 2260135 och det allmänna utförandet är 2260108.
✕Pin 13, 14 och 15 på 15-pinskontakten är inte genomkopplade, så CAN-signaler från 15-pinsuttaget följer inte med.
✕För EBS/ABS-anslutningen behöver du dessutom en kabel med ISO 7638, till exempel 2260113.
✕Endast för 24V-installationer; kabeln är inte avsedd för 12V-släpvagnar.

Användningsområden och funktioner

Kabeln ansluter en dragbil med 15-pinsuttag till en släpvagn med 24N- och 24S-uttag, eller används som testkabel tillsammans med Jaltest PTE.

Vad kabeln ansluter

  • Belysning till 24N: Blinkers, bromsljus och baklyktor.
  • Dimljus till 24S: Från pin 3 till 24S pin 7.
  • Backljus: Från pin 8 till 24S pin 3.
  • Matning till 24S: Pin 9 till 24S pin 4 och 6.
  • Iveco-signaler: Pin 10 till 24N 7, pin 11 och 12 till 24S.
  • Jord: Stift 4 till stift 1 på båda kontakterna.

Vad du kan göra

  • Koppla ihop: Anslut dragbil och släpvagn elektriskt.
  • Testa: Läs av signalerna med Jaltest PTE.
  • Byt ut: Ersätt en sliten spiralkabel.

Så använder du den

  1. Kontrollera kontakterna: Kontrollera att stiften är rena och raka.
  2. Anslut Type N: Sätt in den svarta kontakten i 24N på släpvagnen.
  3. Anslut Type S: Sätt in den vita kontakten i 24S på släpvagnen.
  4. Anslut 15-polig: Sätt in 15-pinskontakten i dragbilen eller PTE:n.
  5. Kontrollera funktionerna: Kontrollera belysning och matning för varje funktion.

Kompatibla fordon och användningsområden

Avgörande är pinnkonfigurationen för Iveco. Kabeln passar en dragbil med 15-pinsuttag enligt ISO 12098 och en släpvagn med 7-pinsuttag enligt ISO 1185 och ISO 3731.

ISO 12098 till ISO 1185 och ISO 3731:

  • Iveco-dragbilar med 15-pinsuttag: Med en släpvagn med 24N och 24S.
💡
Bra att veta: De tre kablarna 15-polig till 2x 7-polig skiljer sig endast åt i pinnkonfiguration. 2260108 lämnar pin 10 till och med 15 oanslutna, 2260136 ansluter även pin 10, 11 och 12, och 2260135 ansluter pin 12 och 15. Type N är svart, Type S är vit.

Förpackningens innehåll

  • 1x Cojali (2260136) | Iveco 7-polig - 15-polig Type-S/N Spiralkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Cojali
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Spiralkabel

Anslutningar

Vid vilken systemspänning kabeln fungerar. Lastbilar och släpvagnar använder oftast 24 V.Spänning
24 V
Mellan vilka temperaturer kabeln kan användas på ett säkert sätt.Arbetstemperatur
-40 till 80 °C

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
400 cm
Referensnummer
2 260 136

Övriga specifikationer

Användning
Elektrisk anslutning dragfordon och släpvagn, stiftbeläggning Iveco
Anslutning på dragfordonssidan
15-polig ISO 12098 (hane)
Anslutning på släpvagnssidan
7-stifts Typ N (ISO 1185, svart) och 7-stifts Typ S (ISO 3731, vit)
Norm
ISO 12098, ISO 1185, ISO 3731
