AsTools | SKU: A0153

Yamaha 4-polig OBD – 16-polig OBD2-adapterkabel | Motorcykel

Name: Yamaha 4-polig OBD – 16-polig OBD2-adapterkabel | Motorcykel
Brand: AsTools
SKU: A0153
Price: 9.95 EUR
Availability: InStock
Rating: 4.75 (4 reviews)

4 recensioner

€9,95 inkl.

€8,22 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

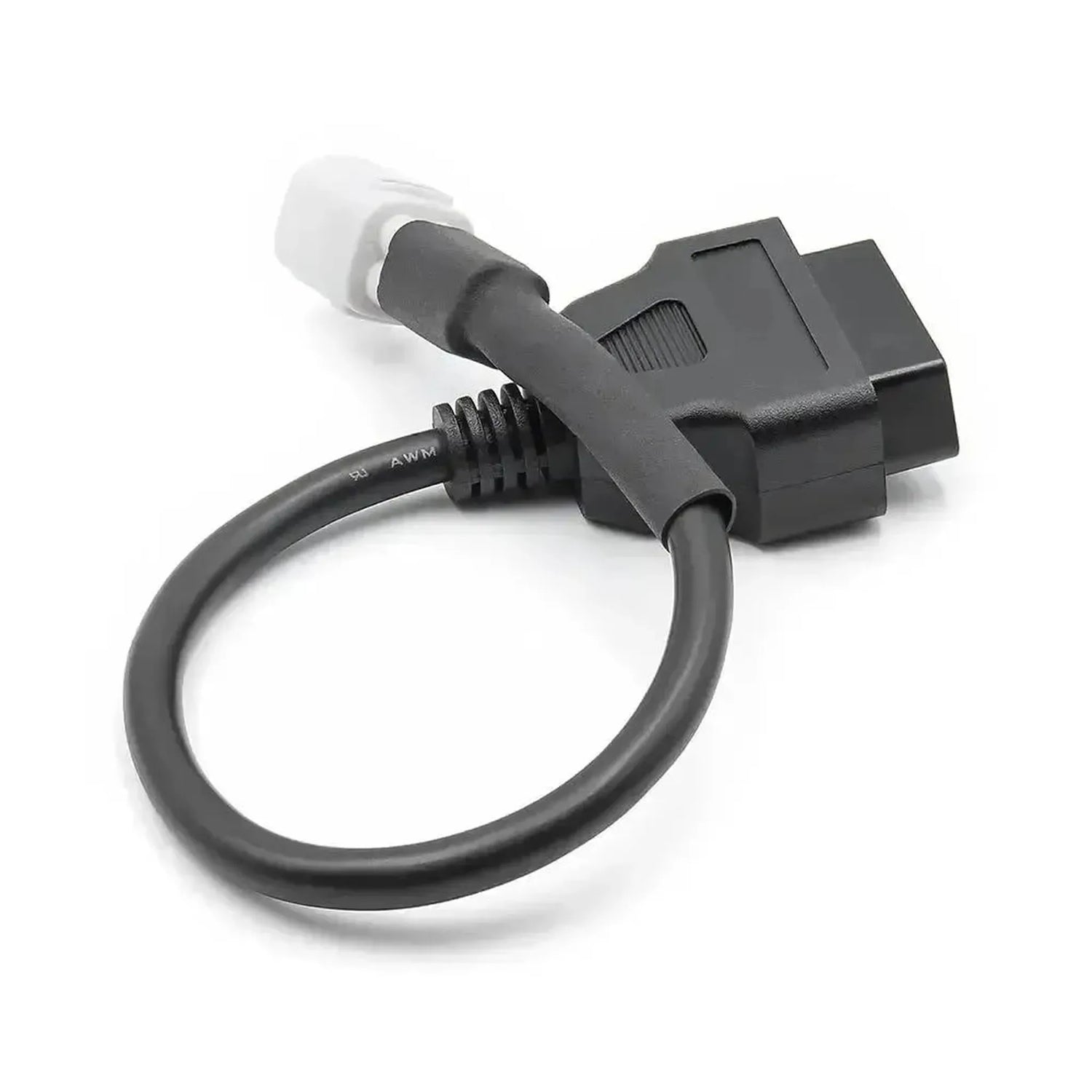

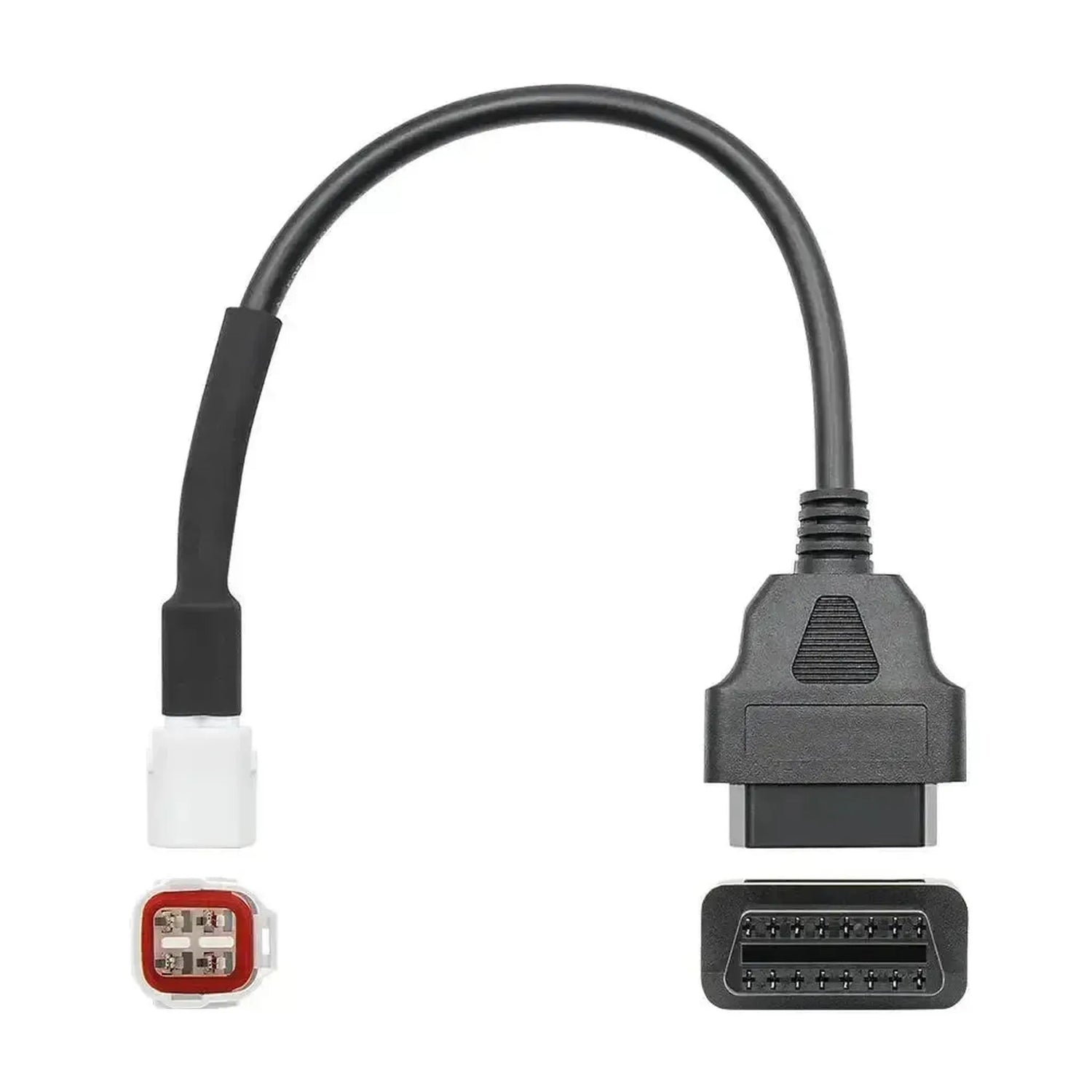

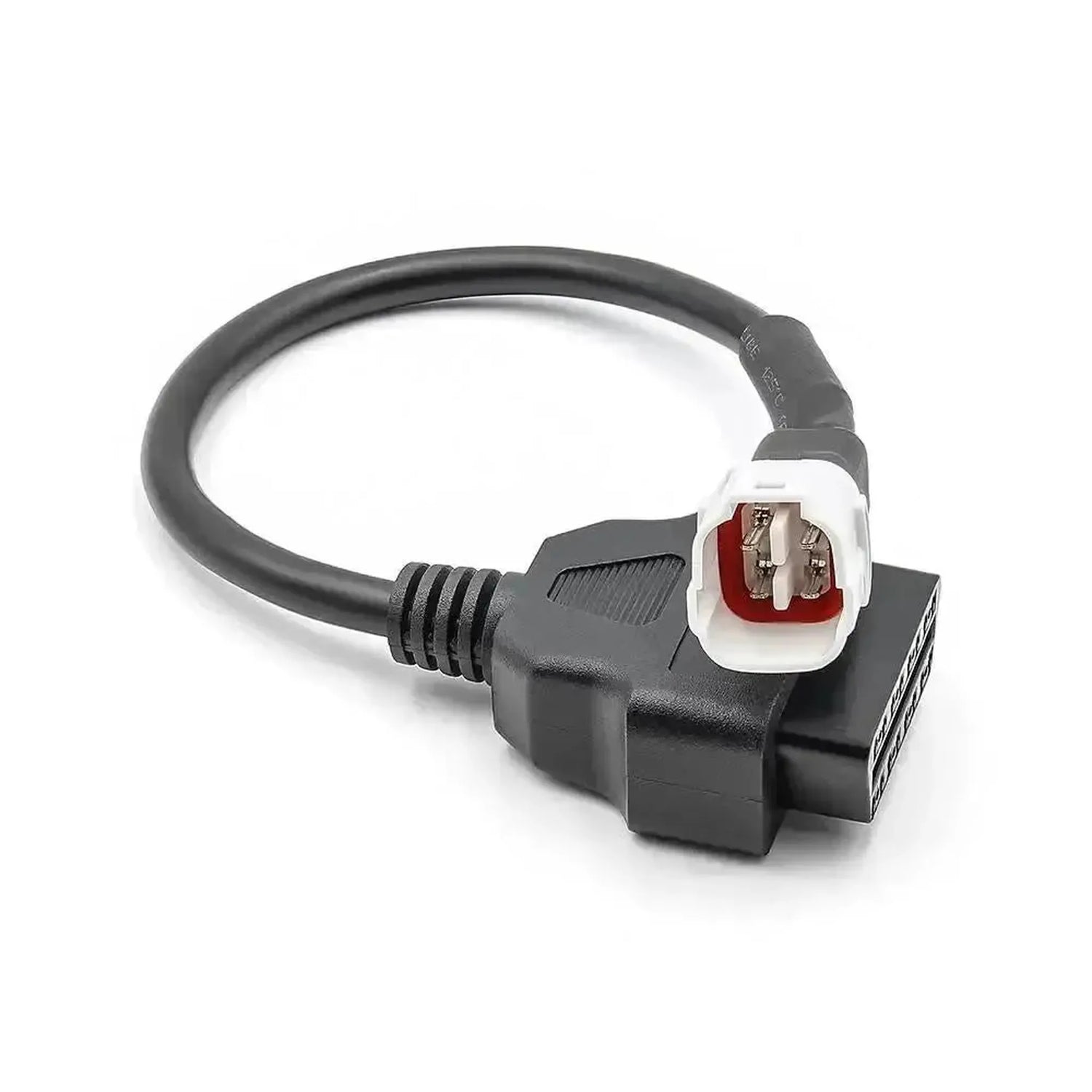

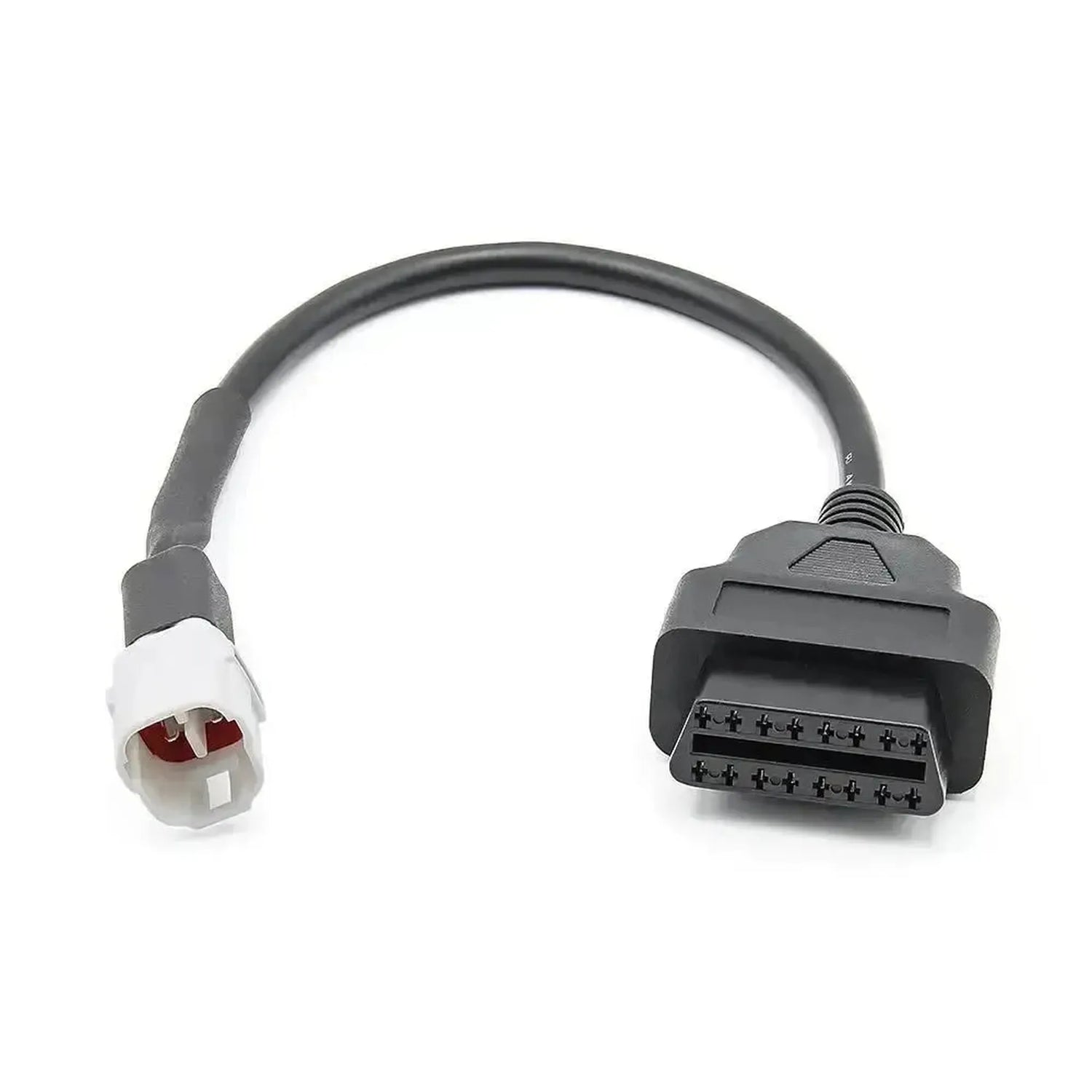

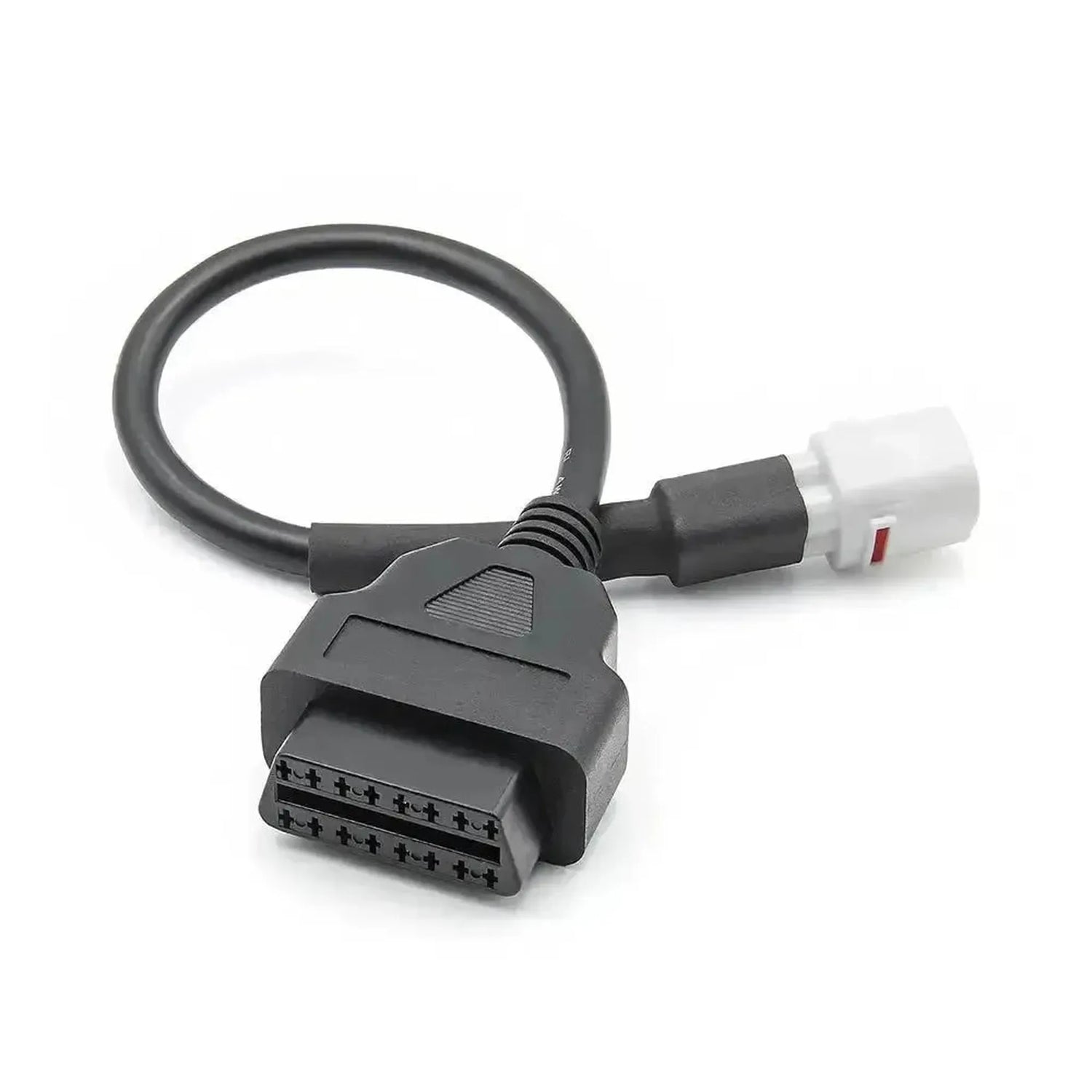

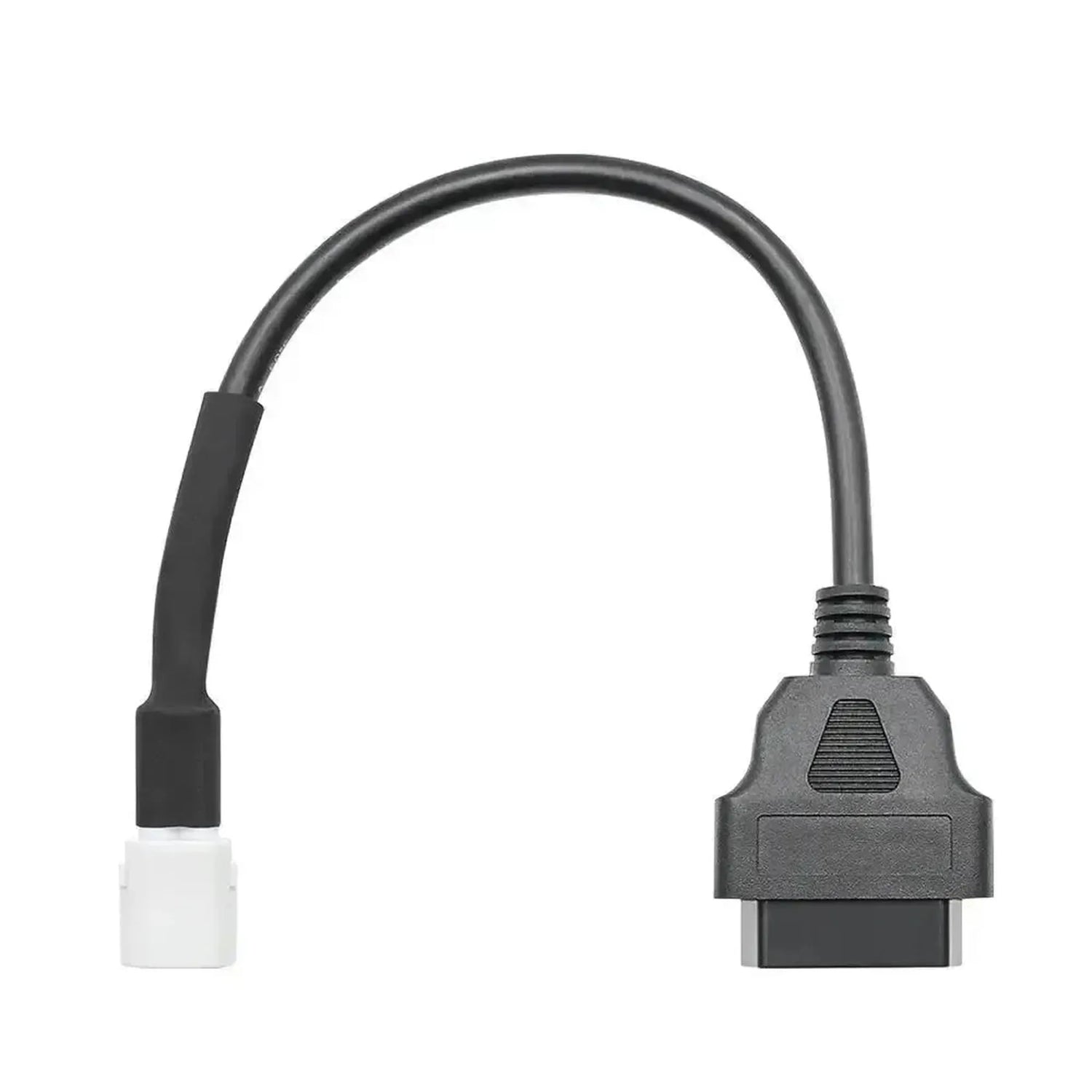

Denna adapterkabel ansluter 4-stiftsdiagnosuttaget på Yamaha-motorcyklar till en diagnosenhet med 16-stifts OBD2-kontakt. Uttaget sitter oftast under sadeln.

Yamaha använde denna kontakt på modeller före Euro 5-normen, ungefär fram till 2020. Med kabeln läser du felkoder och livedata från motorstyrningen. Kabeln omvandlar endast uttaget fysiskt. Diagnosenheten måste själv stödja Yamaha-diagnostik.

FÖRDELAR

✔Gör det 4-stiftiga Yamaha-uttaget åtkomligt för din befintliga OBD2-diagnosenhet eller ditt gränssnitt.

✔Lämplig för många Yamaha-modeller, från MT-07 till YZF-R1 och Tracer 900.

✔Du behöver ingen separat Yamaha-testutrustning för att nå uttaget.

✔Kabeln fungerar passivt: Den kräver varken programvara eller egen elektronik.

OBSERVERA

✕Din diagnosenhet måste stödja Yamaha-diagnostik via detta 4-stiftsuttag; kabeln omvandlar inga protokoll.

✕En enkel EOBD-felkodsläsare för personbilar fungerar inte via denna kabel.

✕Euro 5-modeller från ungefär 2020 har 6-stiftsuttaget för Euro 5; för dem krävs en annan kabel.

✕Äldre Yamaha-modeller med 3-stiftsuttag passar inte denna kabel.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och motorcykelförare som läser ut en Yamaha med 4-stiftsuttaget.

Styrenheter du kan nå

Motorstyrning: Insprutning, tändning och gasreglage.
ABS: På modeller med ABS.
Övriga moduler: Beroende på modell.

Vad du kan göra

Felkoder: Läs och radera per system.
Livedata: Visa aktuella sensorvärden.
Fordonsinfo: Hämta programvaru- och ECU-data.
Servicereset: Där diagnosenheten erbjuder det.

Så här använder du den

Hitta uttaget: Ta bort sadeln och leta efter 4-stiftskontakten.
Ta av locket: Ta bort uttagets skyddslock.
Anslut: Sätt i kabelns 4-stiftskontakt i uttaget.
Koppla diagnosenheten: Anslut 16-pinnarskontakten.
Läs ut: Slå på tändningen och välj Yamaha och modell.

Kompatibla fordon och användningsområden

Avgörande är Yamahas 4-stiftiga diagnosuttag från före Euro 5. Kabeln är lämplig för bland annat följande modeller:

Yamaha:

MT-07: 2015 till 2020.
MT-09: 2014 till 2020.
MT-10: 2016 till 2021.
Tracer 700: 2016 till 2020.
Tracer 900: 2015 till 2020.
XSR900: 2016 till 2021.
YZF-R1: 2015 till 2019.
YZF-R3: 2018 till 2021.
XT700 Ténéré: 2019 till 2020.

💡

Bra att veta: Räkna stiften på uttaget under sadeln. Vid 4 stift passar denna kabel; vid 3 stift eller vid den 6-stiftiga Euro 5-kontakten krävs en annan kabel.

Förpackningens innehåll

1x Yamaha 4-stifts OBD – 16-stifts OBD2 adapterkabel | Motorcykel

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: AsTools
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel

Anslutningar

Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2 (J1962)
Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: CAN-bus
