Tilläggsuppsättningen Topdon TopScan Moto 3-in-1 kabelpaketet är en fysisk expansionsset för att utföra fordongsdiagnostik på olika motorcykelvarumärken. Syftet med denna kabelset är att skapa en tillförlitlig anslutning mellan en vanlig 16-polig OBD2-diagnosscanner och märkesspecifika dataportar på motorcyklar. Uppsättningen kännetecknas av adapterkablar med exakt hårdvarupinning för att framgångsrikt dirigera K-line och CAN-bus-kommunikationssignaler från motorcykelns styrenheter (ECU) till testaren.
Vid anslutning konverterar den interna kabeldragningen fordonskonnektorns specifika pinbezetting mekaniskt och elektriskt till den standardiserade J1962 OBD2-anslutningen. Detta möjliggör läsning, kodning och felradering med universell utrustning. För motorcykelsystem som inte levererar 12V-kraft via sin egen diagnospport använder systemet en 3-polig övergångskabel med integrerade batteripolklämmor. Härigenom hämtas arbetsspänningen direkt från fordonets batteri, vilket garanterar stabil strömförsörjning till diagnostestern under aktiva diagnoseprocesser.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Denna adapterset möjliggör anslutning av universell diagnossparutrustning till stängda, märkesspecifika motorcykelns nätverk för att etablera datakommunikation.
- OBD2-signalomvandling: Konverterar den specifika pinningen från fordonskontakterna mekaniskt och elektriskt till standardformatet med 16-polig hona OBD2, så att standardiserade OBD-stickdon kan anslutas.
- Extern strömförsörjning: Levererar en konstant 12V-driftsspänning till den anslutna diagnostestern via de integrerade krokodilklämmorna vid läsning av äldre motorcyklar som inte tillhandahåller ström via diagnosporten.
- Hårdvaruprottokollöverföring: Underlättar korrekt ledningsbezettning för fellfri överföring av kommunikationssignaler som CAN High, CAN Low och K-line mellan motorns styrenhet och diagnostestern.
Specialfunktioner och möjligheter
Kabelpaketet innehåller specifika konstruktioner för att göra diagnossessionerna på verkstaden effektivare och säkrare.
- Kombinerad Y-kabelkonfiguration: Kombinerar de vanligt använda 4-poliga och 6-poliga anslutningarna för Harley-Davidson i en övergripande adapterkabel, vilket säkerställer att rätt kontakt är tillgänglig utan att behöva byta kablar.
- Integrerad säkringshållare: Batterianslutningen är försedd med en utbytbar standardpluggsäkring i pluskabeln. Detta skyddar både diagnosapparaten och fordonets elsystem mot spänningspikar och kortslutning under testningen.

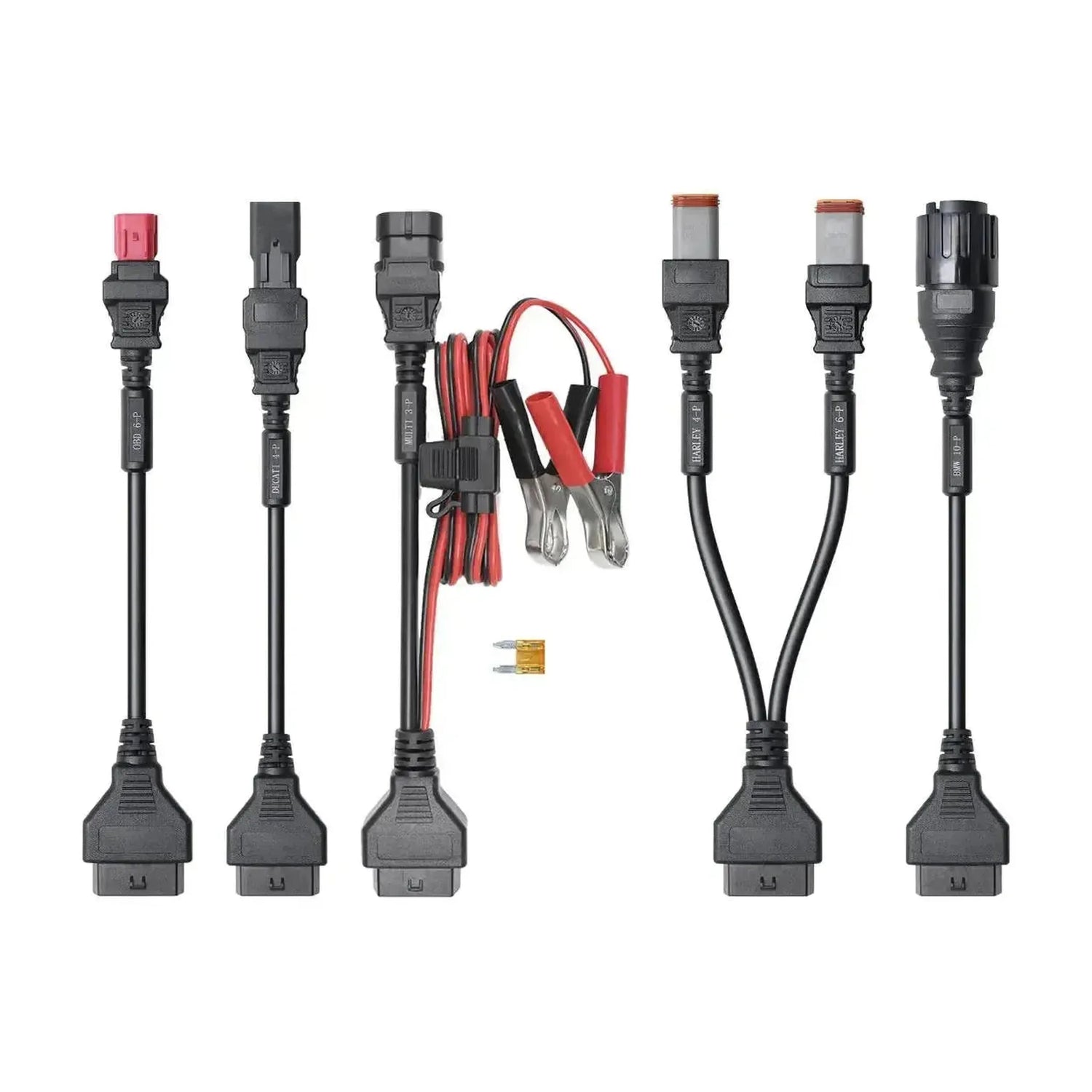

Innehåll i förpackningen
- 1x Topdon TopScan Moto 3-in-1 kabelpaketet
- 1x OBD 6-polig adapterkabel (röd)
- 1x DUCATI 4-polig adapterkabel
- 1x MULTI 3-polig adapterkabel inklusive 12V batteriklämmor
- 1x HARLEY 4-polig och 6-polig Y-adapterkabel
- 1x BMW 10-polig adapterkabel
- 1x Reservsäkring
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Märke | Topdon |
| Modell | TopScan Moto 3-in-1 kabelpaketet |
| TestaranslutningSida | 16-polig OBD2 (J1962) hona |
| Motorcykelkontakter | BMW 10-polig, Harley 4-polig, Harley 6-polig, Ducati 4-polig, OBD 6-polig, Multi 3-polig |
| Protokoll som stöds | Genomledning för CAN-bus och K-line (beroende på tester) |
| Strömmetod | Via fordonets diagnospport eller via medföljande 12V batteriklämmor |
| Elektriskt skydd | Integrerad pluggsäkring på den externa strömkabeln |
