OBDSTAR | SKU: TCM-012

OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-polig TCM – 15-polig DB15 adapter | Personbilar

Name: OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-polig TCM – 15-polig DB15 adapter | Personbilar
Brand: OBDSTAR
SKU: TCM-012
Price: 33.95 EUR
Availability: InStock

€33,95 inkl.

€28,06 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

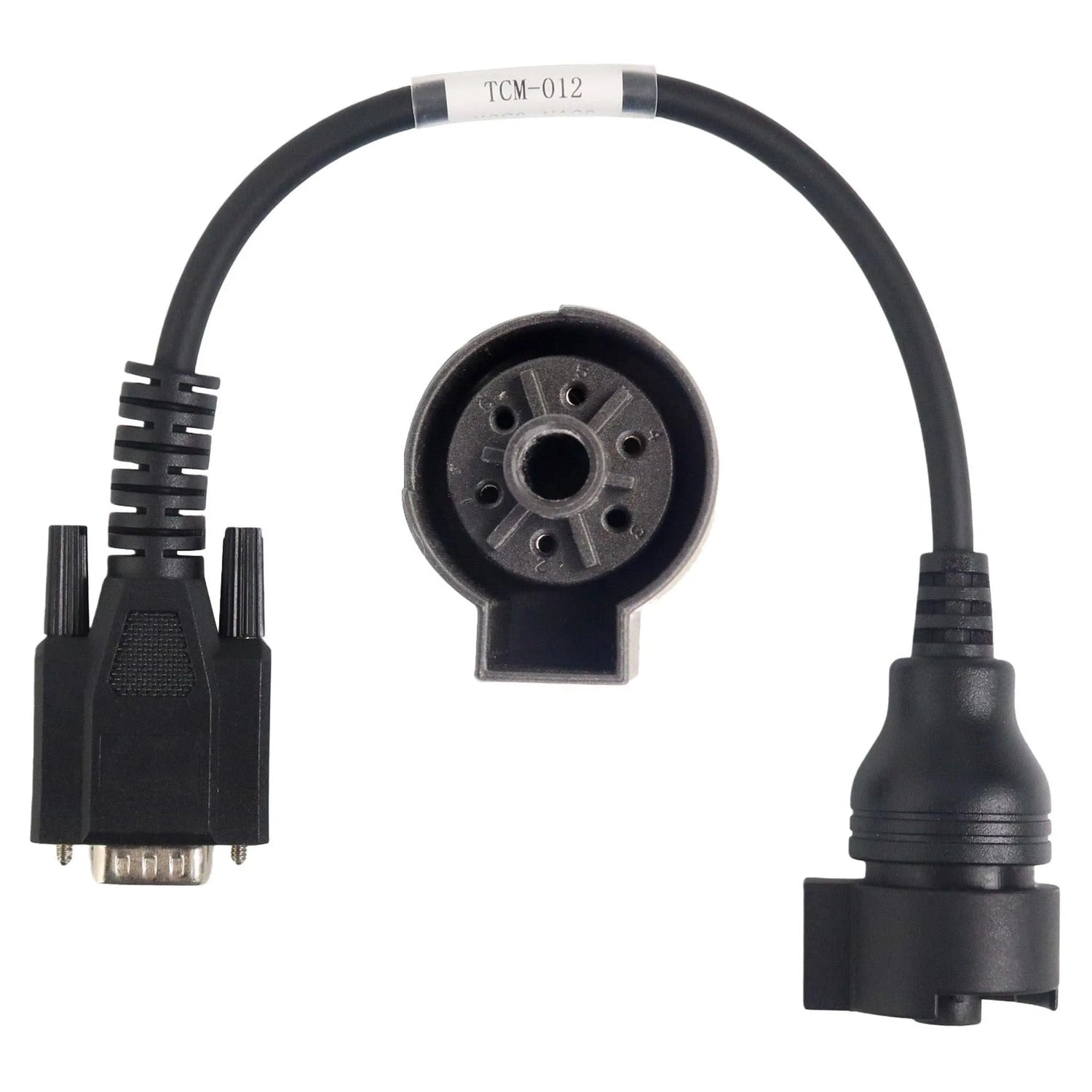

Denna bänkkabel förbinder 6-polig-anslutningen på VGS2-NAG2 och VGS3-NAG2 med 15-polig DB15-sidan på din OBDSTAR-enhet. Detta är styrenheten för 7G-Tronic, den sjuväxlade automatlådan från Mercedes-Benz med typnummer 722.9. Du ansluter kabeln inte till OBD2-porten, utan direkt till den urkopplade styrenheten.

Du använder kabeln för att läsa ut och klona TCM på verkstadsbänken, till exempel vid byte av enheten. Det går också att justera kilometerstånd i TCM. Kabeln fungerar med OBDSTAR DC706 och X300 Classic G3. Enheten måste själv ha programvaran för VGS-NAG2.

FÖRDELAR

✔Kabeln ansluter den demonterade TCM:en direkt till ditt OBDSTAR-verktyg; fordonets OBD2-port behövs inte.

✔Framtagen för bänkfunktionerna i OBDSTAR DC706 och X300 Classic G3.

✔En kabel för två generationer: VGS2-NAG2 och VGS3-NAG2.

✔7G-Tronic finns i många Mercedes-Benz-modeller, från C-Klass till S-Klass.

ATT TÄNKA PÅ

✕Ditt OBDSTAR-verktyg måste stödja denna TCM i programvaran; kabeln lägger inte själv till några funktioner.

✕En enkel EOBD-felkodläsare fungerar inte med denna kabel; den läser endast emissionsrelaterade OBD2-data.

✕Styrenheten sitter i växellådan; räkna med demonteringsarbete innan du kan ansluta.

✕Passar endast till 6-polig TCM i VGS2- och VGS3-NAG2; de senare VGS4 och andra växellådor kräver en annan kabel.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och växellådsspecialister som läser ut eller klonar en demonterad TCM.

Styrenhet du kan komma åt

VGS2-NAG2: TCM för 7G-Tronic (722.9).
VGS3-NAG2: Senare generation av denna TCM.
Endast TCM: Inga motor- eller andra styrenheter.

Vad du kan göra

Läsa ut TCM: Spara enhetens data.
Klona TCM: Överför data till en ersättningsenhet.
Mätarställning: Justera i TCM efter byte.
Säkerhetskopia: Spara originaldata innan skrivning.

Så här använder du den

Demontera styrenheten: Demontera TCM enligt verkstadens anvisningar.
Anslut kabeln: Sätt i 6-polig kontakten i styrenheten.
Koppla enheten: Anslut DB15-kontakten till OBDSTAR-enheten.
Säkerhetskopiera: Välj växellådstyp och läs ut data först.
Klona eller justera: Skriv data och montera tillbaka TCM.

Kompatibla fordon och användningsområden

Avgörande är 7G-Tronic med VGS2-NAG2 eller VGS3-NAG2. Vilken TCM-generation en bil har varierar mellan byggår; kontrollera detta i förväg.

Mercedes-Benz:

C-Klass (W203): 2005 till 2007.
C-Klass (W204): 2007 till 2015.
CLK (C209): 2003 till 2010.
CLS (C219): 2004 till 2010.
E-Klass (W211): 2003 till 2009.
E-Klass (W212): 2009 till 2016.
S-Klass (W221): 2005 till 2013.
CL (C216): 2006 till 2014.
SLK (R171): 2004 till 2011.
SLK (R172): 2011 till 2015.
M-Klass (W164): 2005 till 2011.
M-Klass (W166): 2011 till 2015.
GL (X164): 2006 till 2012.
R-Klass (W251): 2005 till 2013.
Viano (W639): 2004 till 2014.

💡

Bra att veta: Kontrollera delnumret på styrenhetens etikett innan du börjar. Samma hårdvara förekommer under flera delnummer. Den nyare VGS4-NAG2 passar inte till denna kabel.

Förpackningens innehåll

1x OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-polig TCM – 15-polig DB15 Adapterkabel | Personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: Siemens 6-poligt TCM
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 15-polig DB15

Diagnosfunktioner

Ni kan läsa av, klona eller omprogrammera styrenheten för den automatiska växellådan (TCM).Programmera växellåda: Ja
Ni kan ansluta och bearbeta en styrenhet fristående från fordonet på arbetsbänken.Bänkläge: Ja

Mått och vikt

Kabelns eller adapterns vikt.Vikt: 0,1 kg
Styrenheter: Styrenhet för transmission (TCM)

Övriga specifikationer

Användning: Avläsning och kloning av VGS2-NAG2 och VGS3-NAG2 i Mercedes-Benz 7G-Tronic (722.9) på verkstadsbänken
Anslutning fordonssida: Siemens (VGS2-NAG2/VGS3-NAG2) 6-polig TCM
Lämplig för: OBDSTAR DC706 och X300 Classic G3
