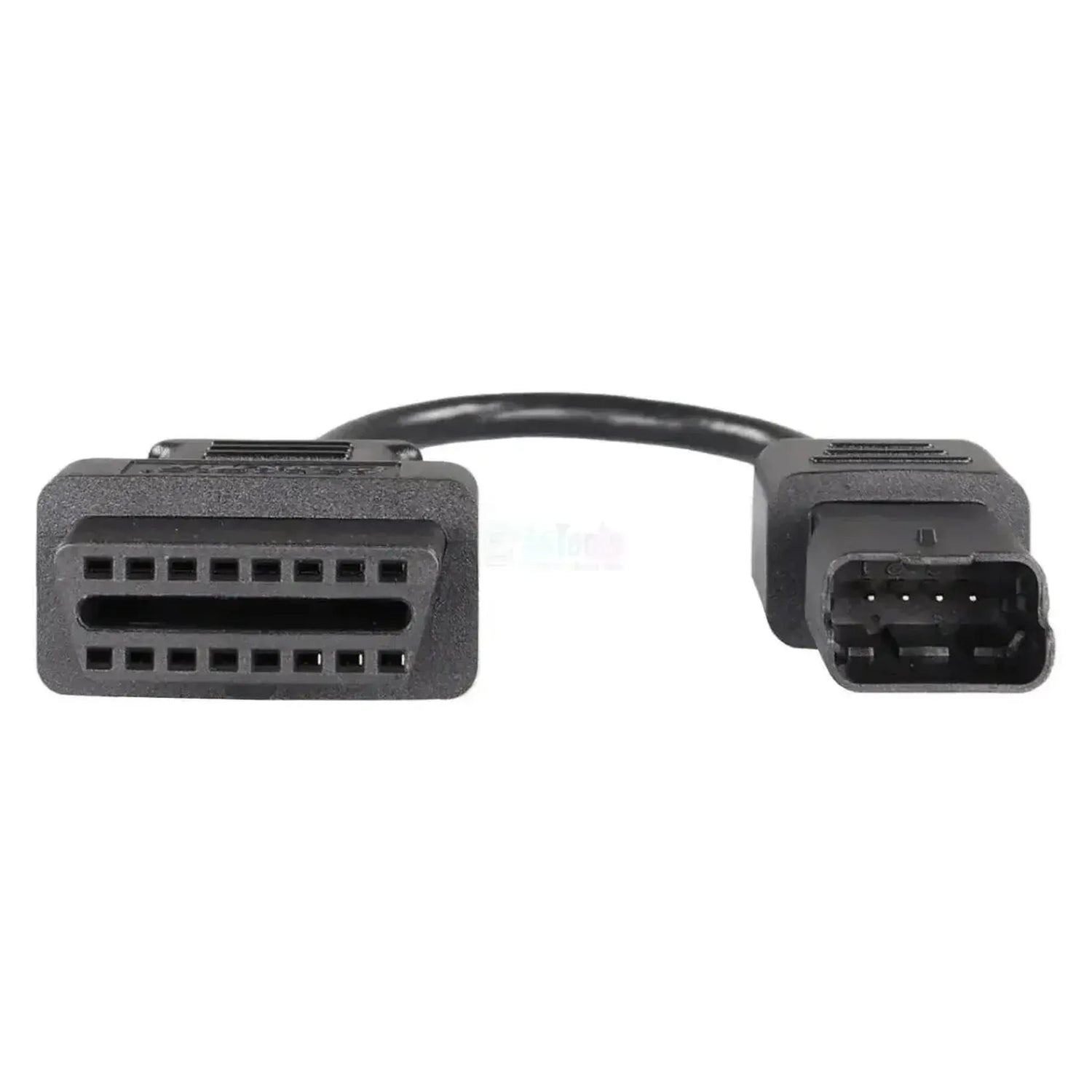

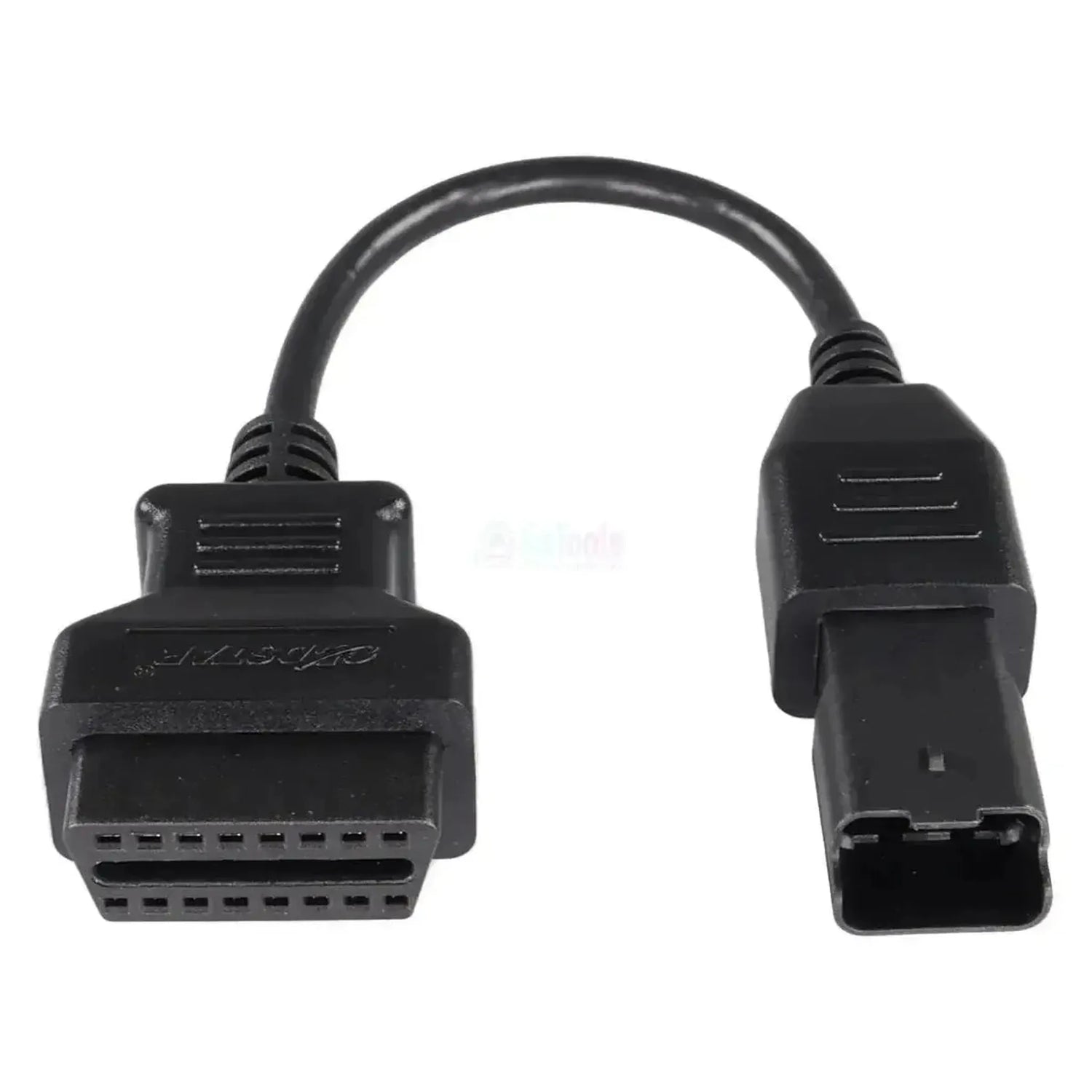

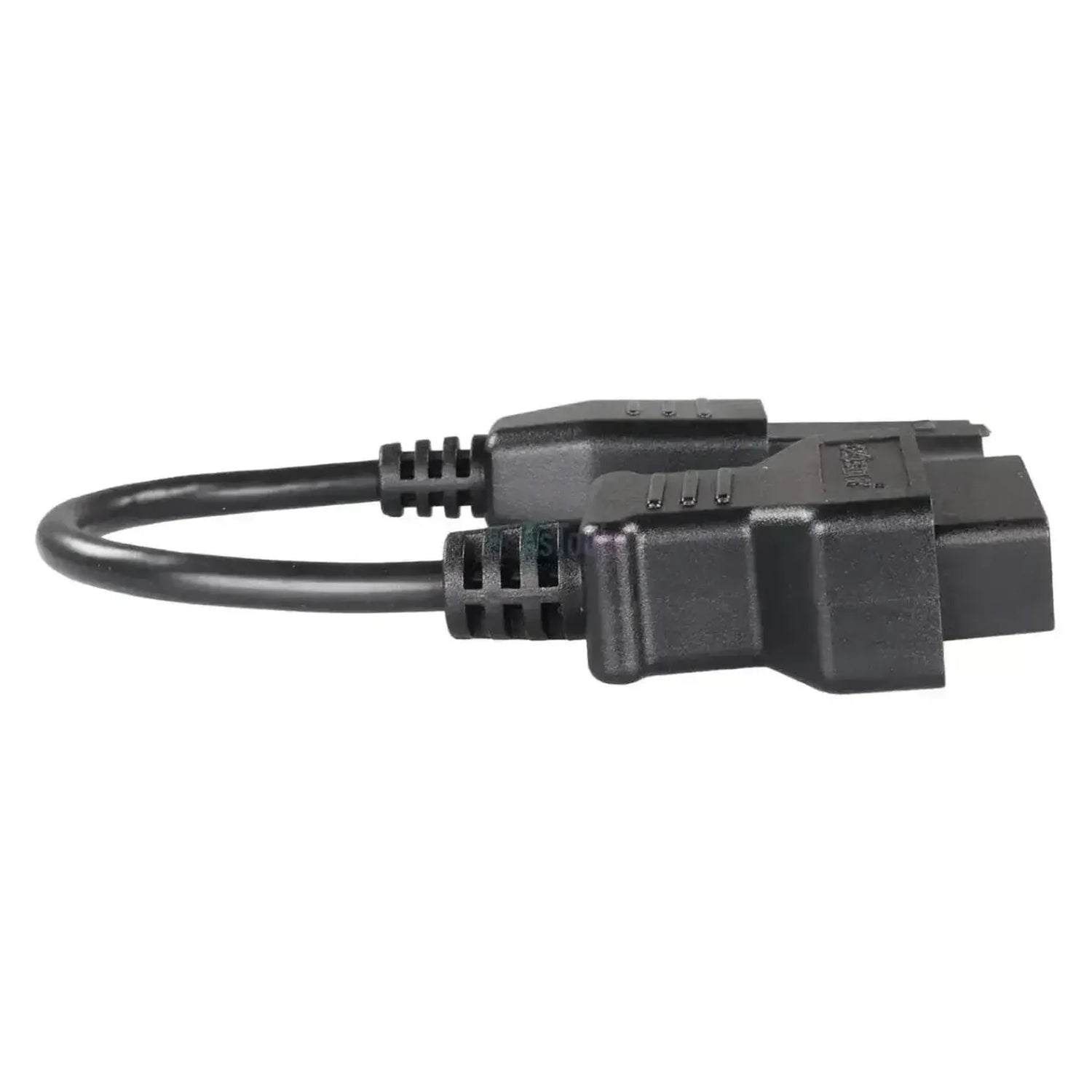

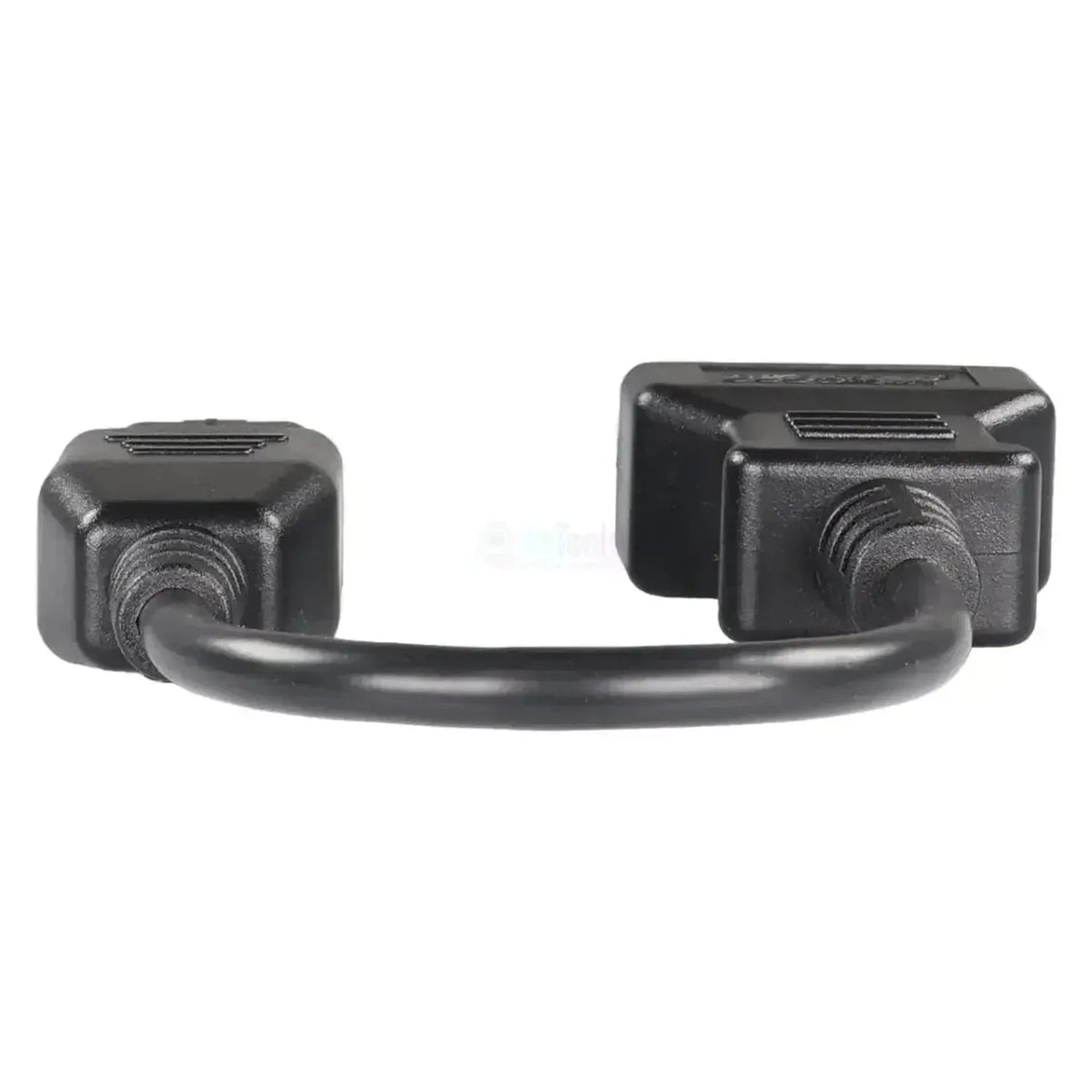

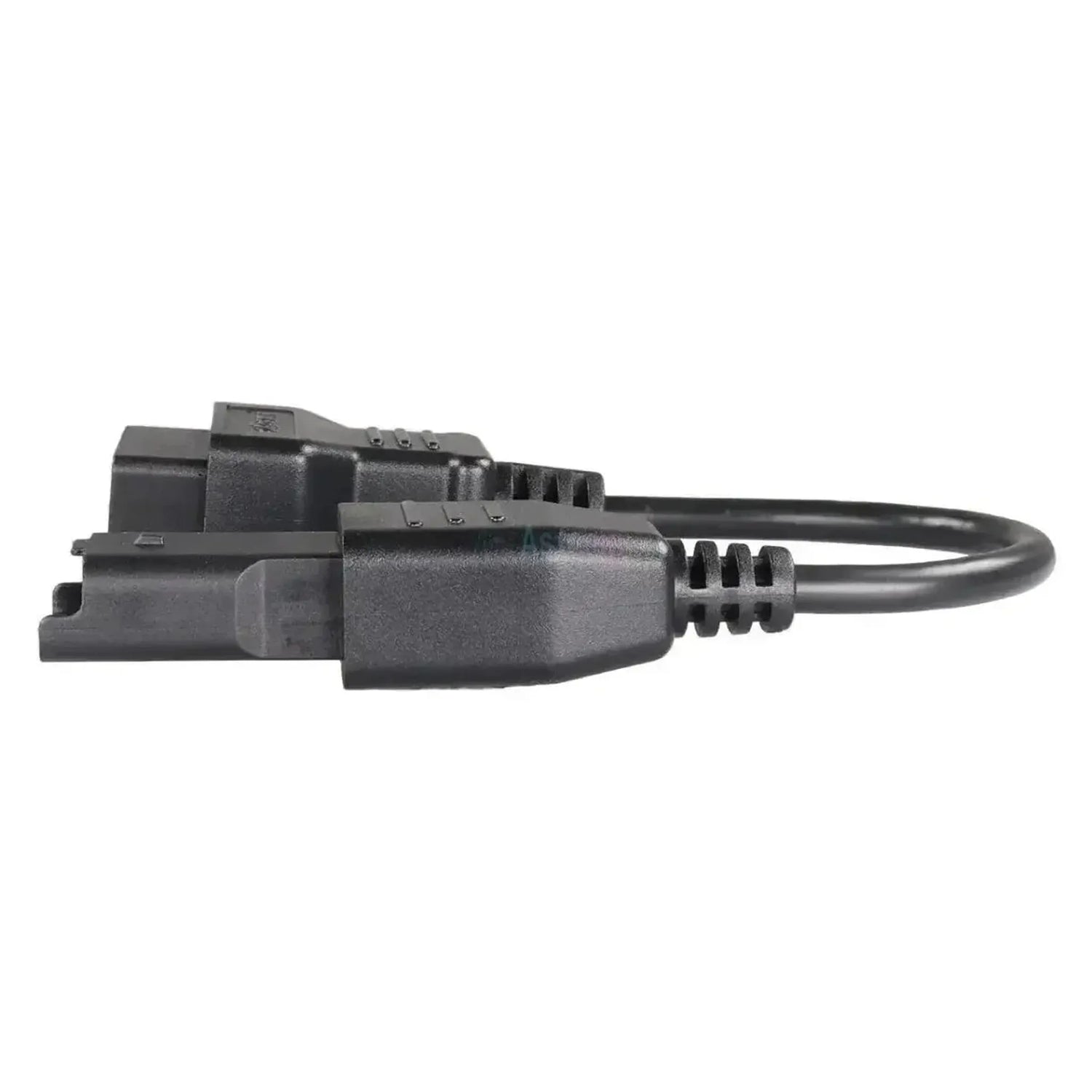

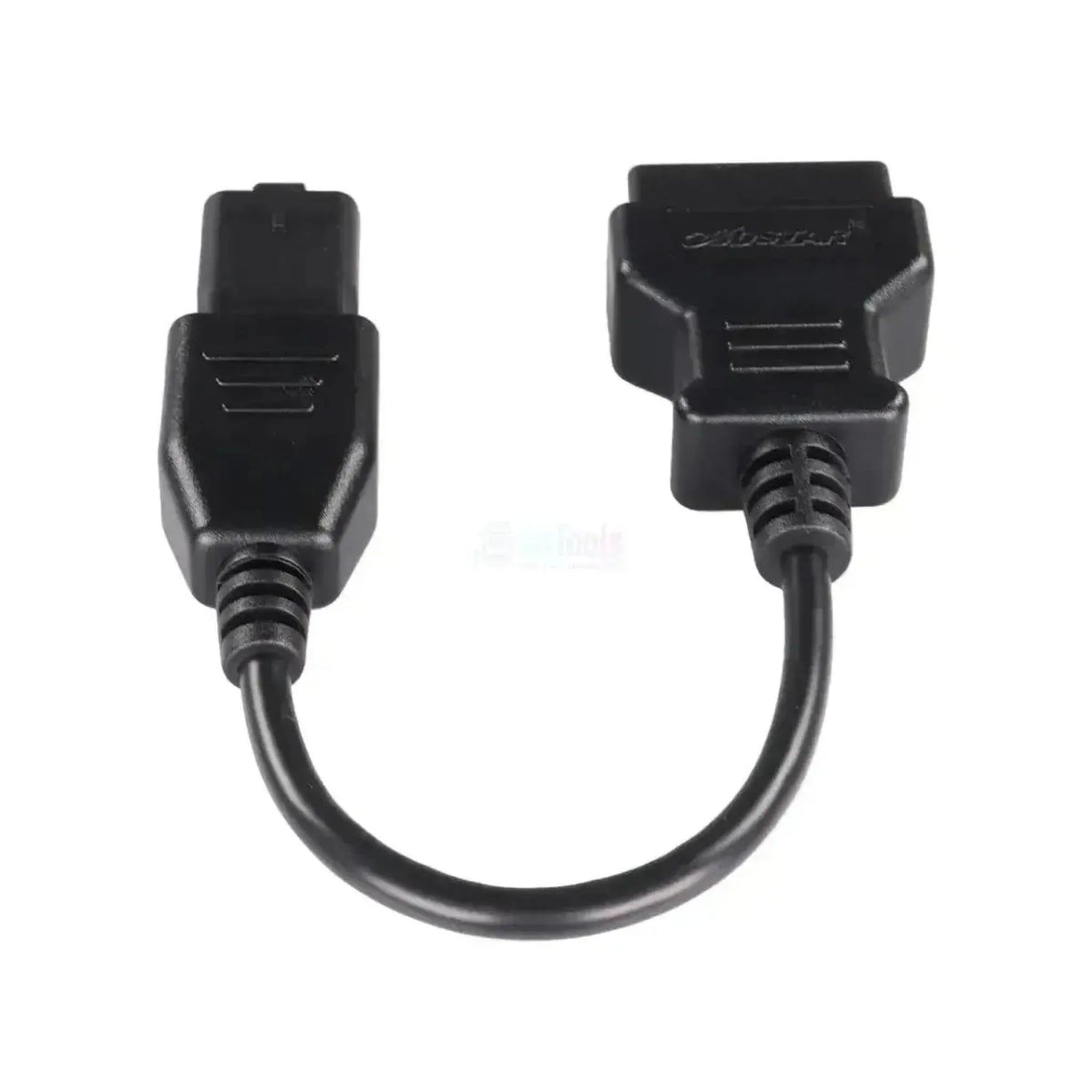

OBDSTAR M037 ansluter Ducatis 4-poliga diagnosanslutning till 16-poliga OBD2-ingången på ert OBDSTAR-verktyg. Kabeln ingår i MotoMaster-setet och Key Master G3-kabelsetet för motorcyklar.

Ducati använder denna anslutning från ungefär 2009, med kommunikation via CAN-bus. Ni läser ut felkoder och livedata från motorstyrningen. OBDSTAR använder också kabeln för kalibrering av mätarställningen via OBD. Kabeln konverterar endast anslutningen; verktyget måste själv stödja Ducati-diagnostiken.

FÖRDELAR

✔Gör den 4-poliga Ducati-anslutningen åtkomlig för ert OBDSTAR-verktyg.

✔Ingår som standard i OBDSTAR MotoMaster-setet och Key Master G3-kabelsetet.

✔Lämplig för modeller från Monster 696 till Multistrada 1200.

✔Du ansluter utan ingrepp i motorcykelns kabelstam.

ATT TÄNKA PÅ

✕Ert diagnosverktyg måste stödja den märkesspecifika Ducati-diagnostiken via den 4-poliga anslutningen; kabeln konverterar inga protokoll.

✕En enkel EOBD-kodläsare fungerar inte via denna kabel; den läser endast de standardiserade OBD2-data som gäller för personbilar.

✕Äldre Ducati-modeller med Marelli-motorstyrning har en 3-polig anslutning; för dessa är denna kabel inte avsedd.

✕Nyare modeller med Euro 5-anslutningen kräver en annan kabel.

Användningsområden och funktioner

Kabeln är avsedd för mekaniker och verkstäder som läser ut en Ducati med 4-polig anslutning.

Styrenheter som du kan komma åt

Motorstyrning: Insprutning och tändning.
Instrumentpanel: Mätarställning, där det stöds.
Övriga moduler: Per modell och enhet.

Vad du kan göra

Felkoder: Läsa och radera.
Live data: Visa aktuella värden.
Identifiering: Uppgifter från styrenheten.
Övriga funktioner: Där enheten erbjuder dem.

Så här använder du den

Hitta anslutningen: Leta upp den gula 4-poliga anslutningen vid ECU.
Anslut: Anslut 4-pinskontakten till uttaget.
Koppla enheten: Anslut 16-stiftskontakten till enheten.
Tändning på: Slå på tändningen utan att starta motorn.
Avläsning: Välj Ducati, modell och system.

Kompatibla fordon och användningsområden

Avgörande är den 4-poliga Ducati-diagnosanslutningen. Kabeln är lämplig för bland annat följande modeller:

Ducati:

Monster 696: 2009 till 2014.
Monster 796: 2010 till 2014.
Monster 1100: 2011 till 2013.
Hypermotard 796: 2010 till 2012.
Hypermotard 1100 Evo: 2010 till 2012.
Multistrada 1200: 2010 till 2014.
Diavel: 2011 till 2014.
1199 Panigale: 2012 till 2014.

💡

Bra att veta: Anslutningen är en gul 4-polig kontakt och sitter oftast bakom eller bredvid ECU, under sadeln. Ser ni 3 stift eller den 6-poliga Euro 5-kontakten behöver ni en annan kabel.

Förpackningens innehåll

1x OBDSTAR (M037) | Ducati 4-polig OBD - 16-polig OBD2 Adapterkabel | Motorcykel

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR
Om kabeln behöver en separat strömanslutning, till exempel via batteriklämmor. En passiv kabel fungerar utan.Kräver egen strömförsörjning: Nej

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 4-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2 (J1962)
Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: CAN-bus
