OBDSTAR CAN DIRECT-V2 är en kabeluppsättning som låter dig ansluta direkt till ett fordons CAN-nätverk utan att gå genom OBD2-porten. Uppsättningen består av en huvudkabel med OBD2-anslutningar och 4 mm banankontakter, två trådgenomborande sondes (back-probe pinnar) för CAN-High- och CAN-Low-ledningarna, samt en märkesspecifik Jeep/Chrysler CAN-C-buskontakt. På fordonssidan ansluts uppsättningen till OBD-porten och till fordonets interna kommunikationsledningar, medan den på apparatsidan ansluts till din diagnoskoppel.
Den här metoden behövs eftersom Security Gateway (SGW) i moderna fordon blockerar läsning och skrivning via standard-OBD2-porten. Genom att tappa direkt från CAN-bussen, och på FCA-fordon från CAN-C-bussen, skapas en ostörd dataström mellan fordonsövernätet och testern. Sonderna gör kontakt med koparkärnan i nätverksledningarna, så du behöver inte klippa eller ta bort isoleringen från kablar. Kabeluppsättningen öppnar bara nätverksanslutningen. Vilka procedurer du sedan kan utföra — nyckelprogrammering, instrumentpanelskalibrering eller läsning av CAN-frames — bestäms av din utrustnings programvara och licenser. Kabeluppsättningen lägger inte till någon fordonstäckning i sig.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Via den direkta busanslutningen når du styrenheter som ligger bakom gatewayen.
Styrenheter som du når
- Startspärr (IMMO): Modulen som ingår i närhetsnyckelprogrammering och vars åtkomst via OBD-porten blockeras av gatewayen.
- Instrumentpanel: Instrumentbrädan, för vilken skrivbehörighet krävs vid ändringar och kalibrering.
- Övriga skyddade styrenheter: Moduler som sitter på det anslutna nätet; vilka det är skiljer sig per fordon och nätverksuppbyggnad.
Vad du kan göra
- Programmera närhetsknappar: Inlär nya smarta nycklar på fordon där gatewayen blockerar IMMO-åtkomst via OBD-porten.
- Kalibrera instrumentpanel: Utför ändringar eller kalibrering av instrumentbrädan via direkt CAN-kommunikation.
- Läs CAN-frames: Begär rå CAN-data och nätverkspaket för nätverksanalys.
- Utför skyddad diagnos: Kör aktiva tester, radera permanenta felkoder och slutför reparationsarbete på styrenheter bakom gatewayen.
- Observera: Vad som faktiskt är möjligt beror på fordonet, nätverksuppbyggnaden och din OBDSTAR-utrustnings programvara.
Kompatibla fordon och tillämpningar
Avgörande är närvaron av en Security Gateway och uppbyggnaden av CAN-nätet, inte modellen. Källbeskrivningen nämner nedanstående märken som tillämpningsområde utan att ange årsmodeller; det är bara tal om nya modeller. Kontrollera därför först vilket nätverk som finns i fordonet och var du kan tappa.
- Toyota och Lexus: Nyckelprogrammering på bland annat systemen 4A, 8A, 8A-A8, 8A-A9 och 8A-AA.
- FCA (Jeep, Chrysler, Dodge, Fiat och Alfa Romeo): Direkt anslutning till CAN-C-nätet via den medföljande märkesspecifika kontakten.
- Renault: Nya modeller via avgrening på CAN-bussen.
- Opel: Nya modeller via avgrening på CAN-bussen.

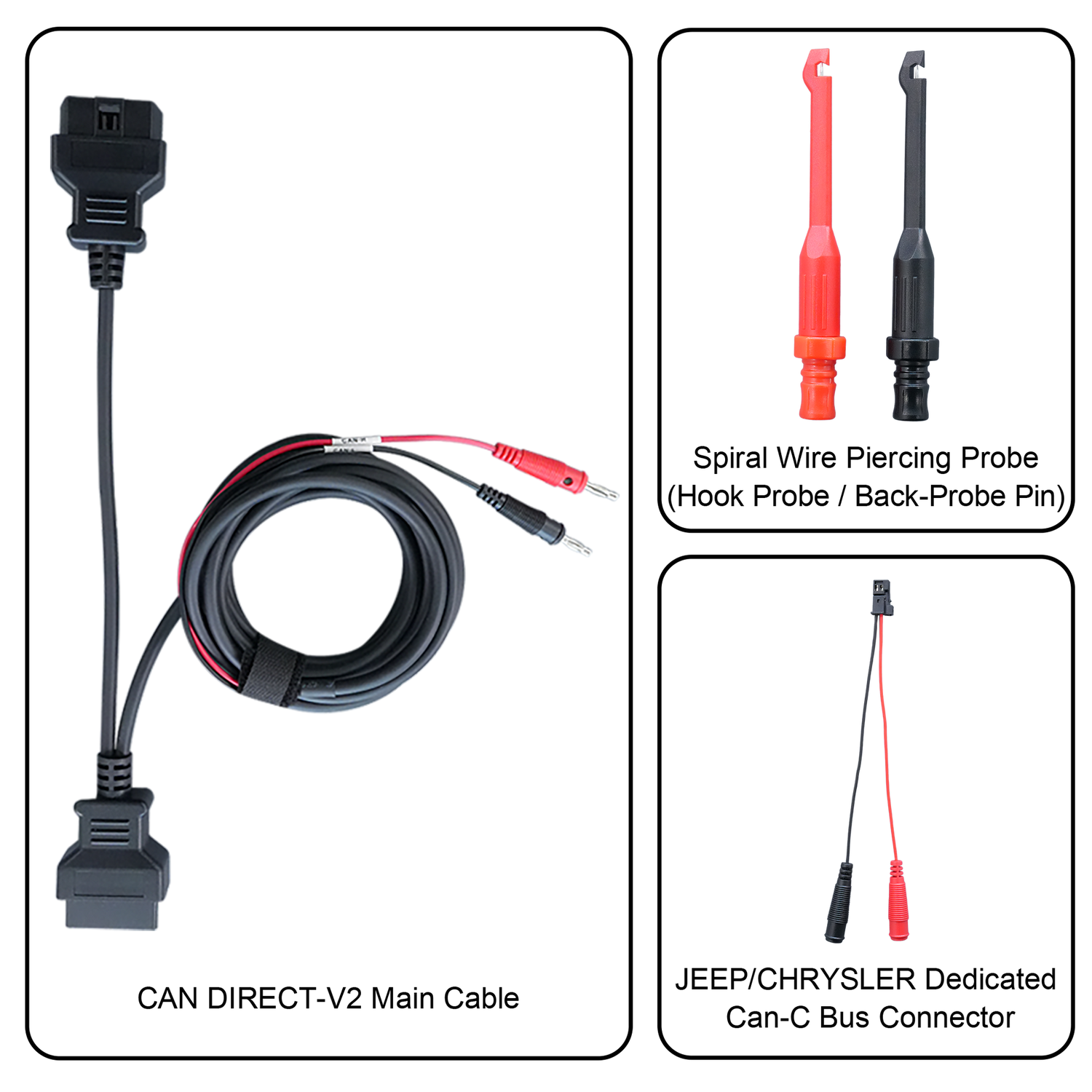

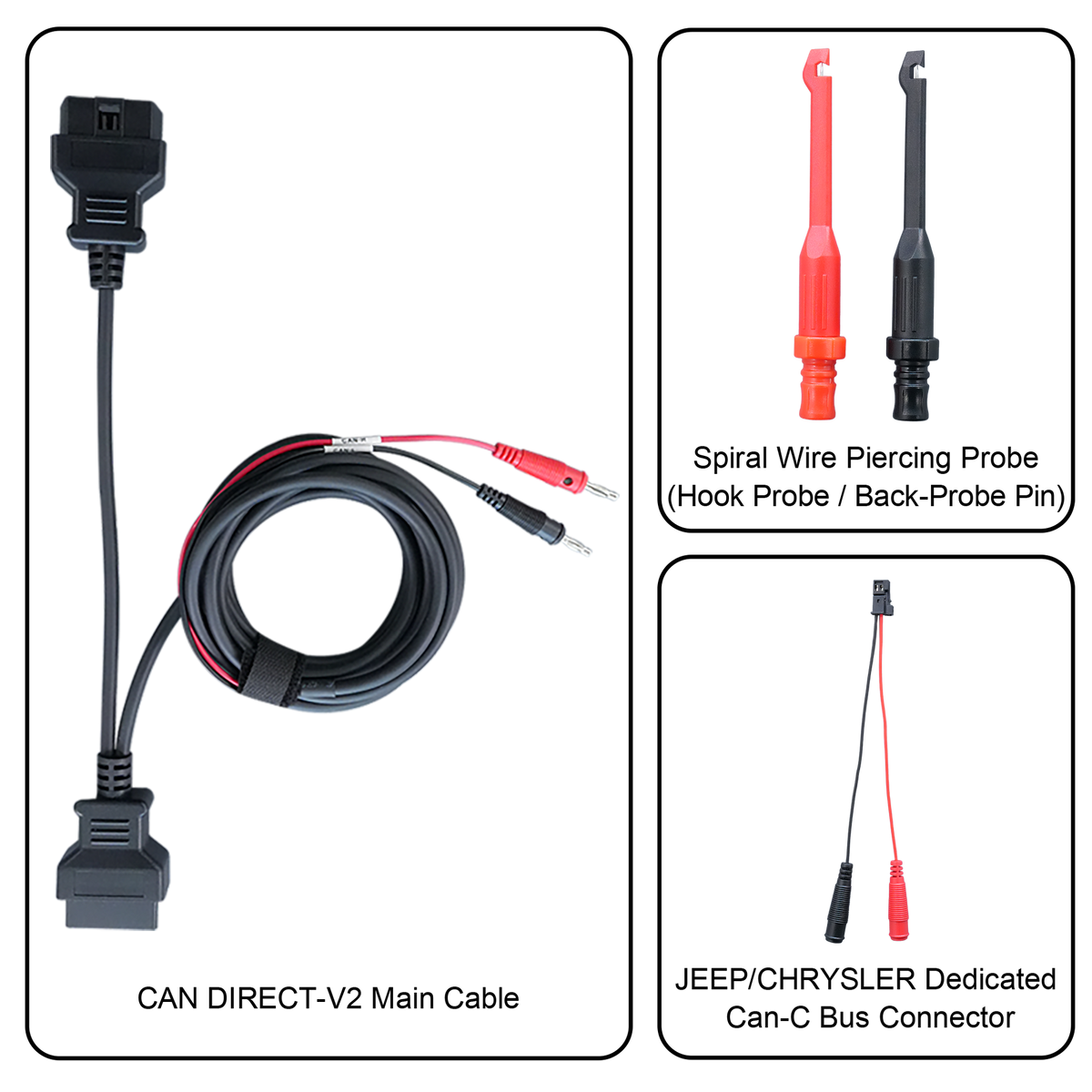

Innehåll i förpackningen

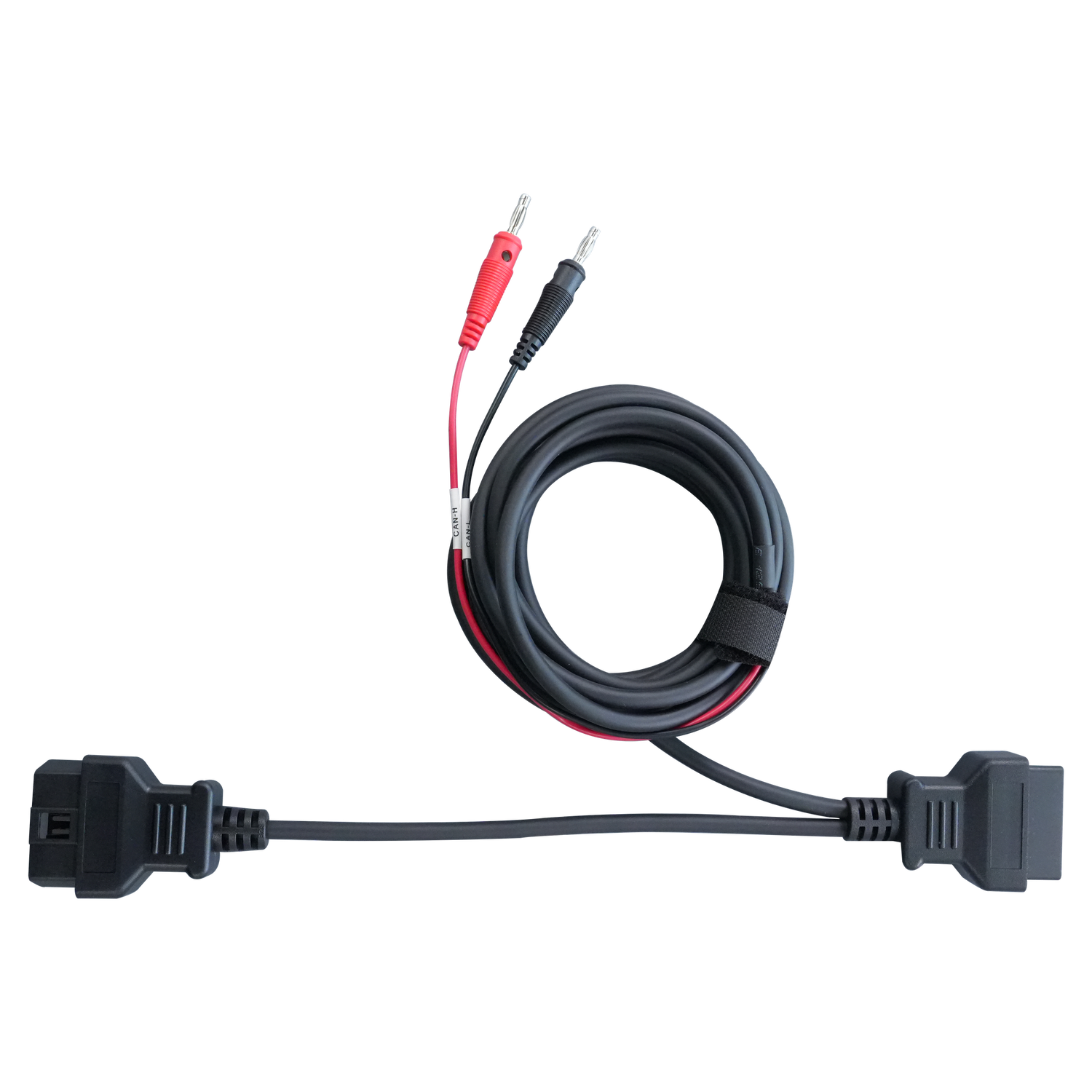

- 1x OBDSTAR CAN DIRECT-V2 huvudkabel

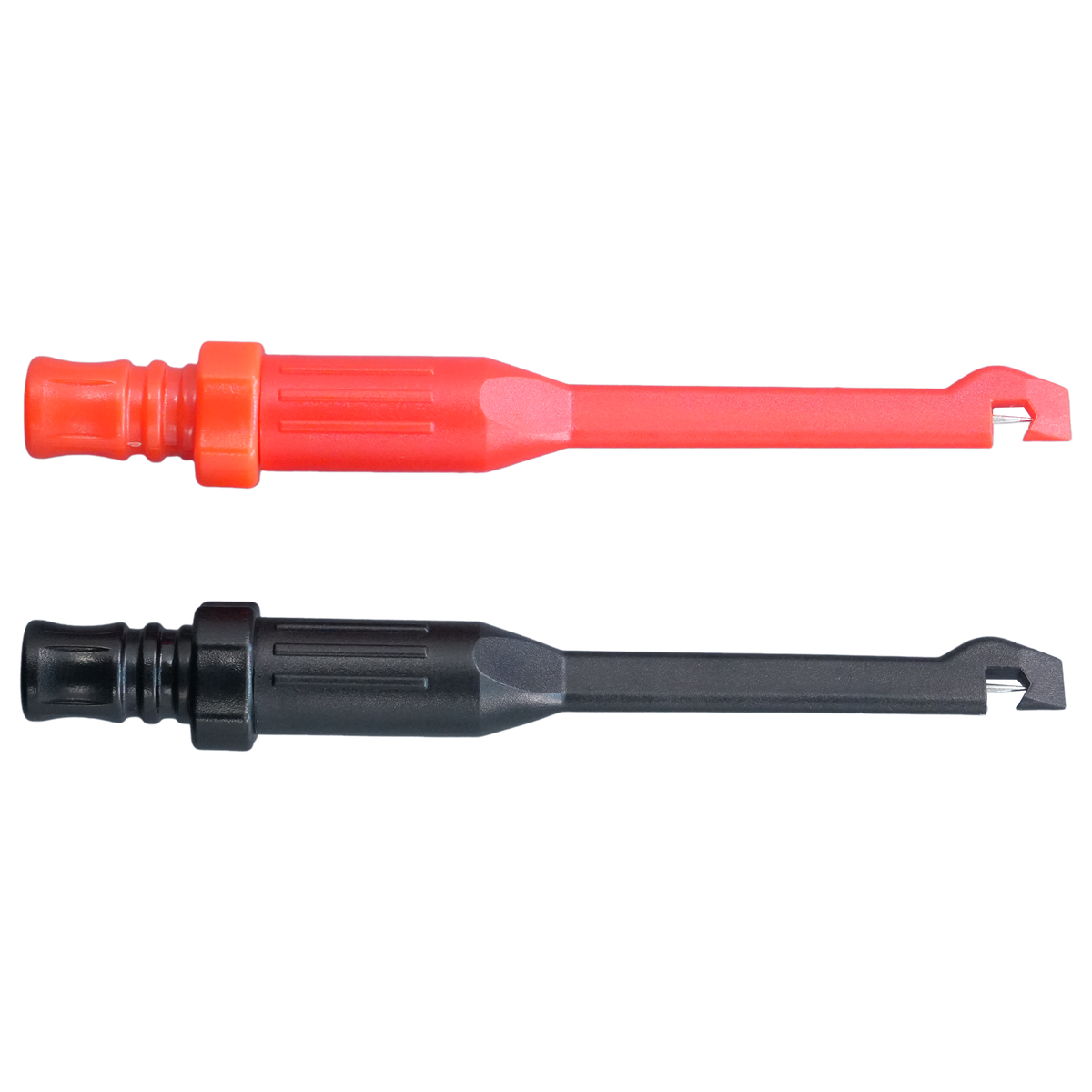

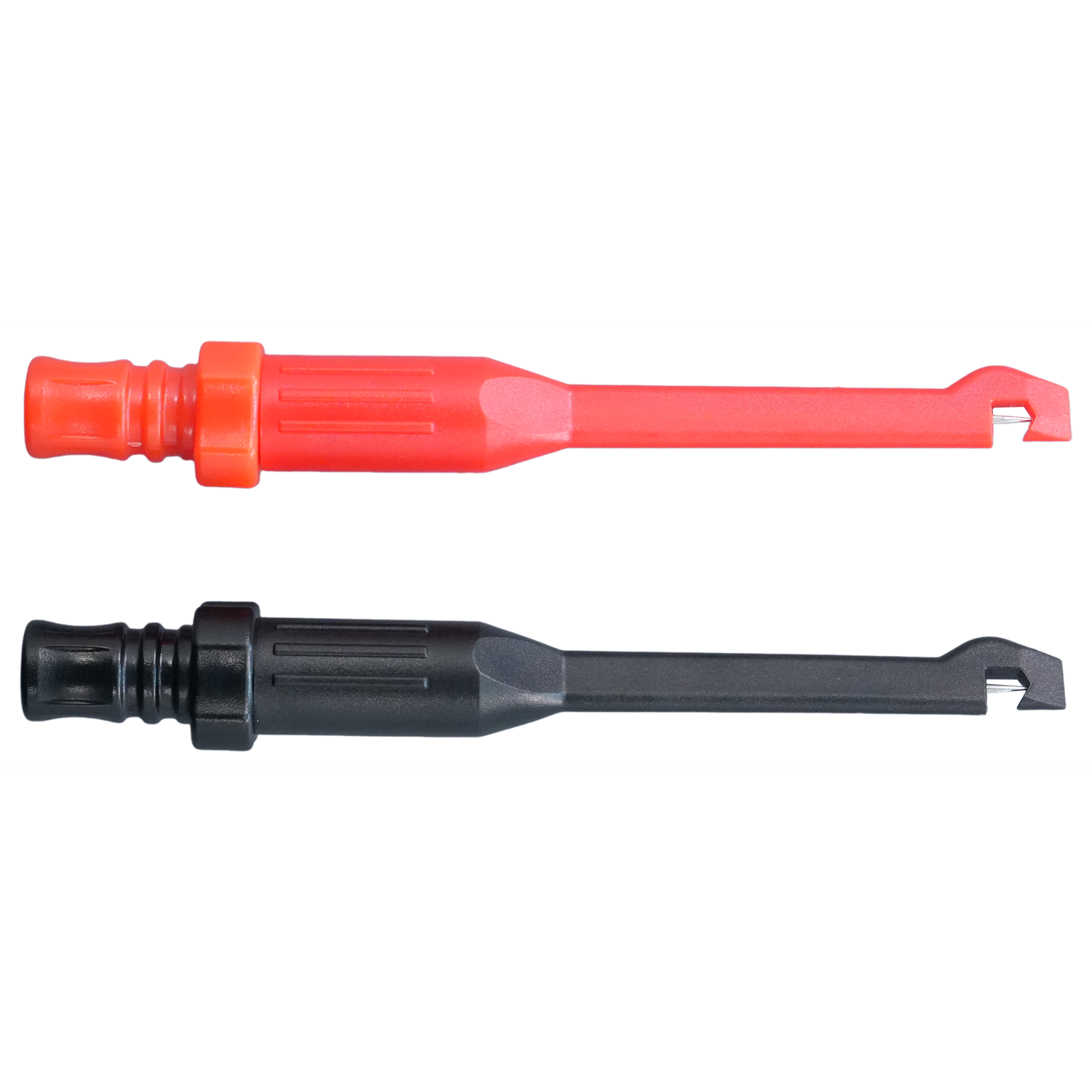

- 2x Spiralsonde med genomborande spets (röd/svart, back-probe pin)

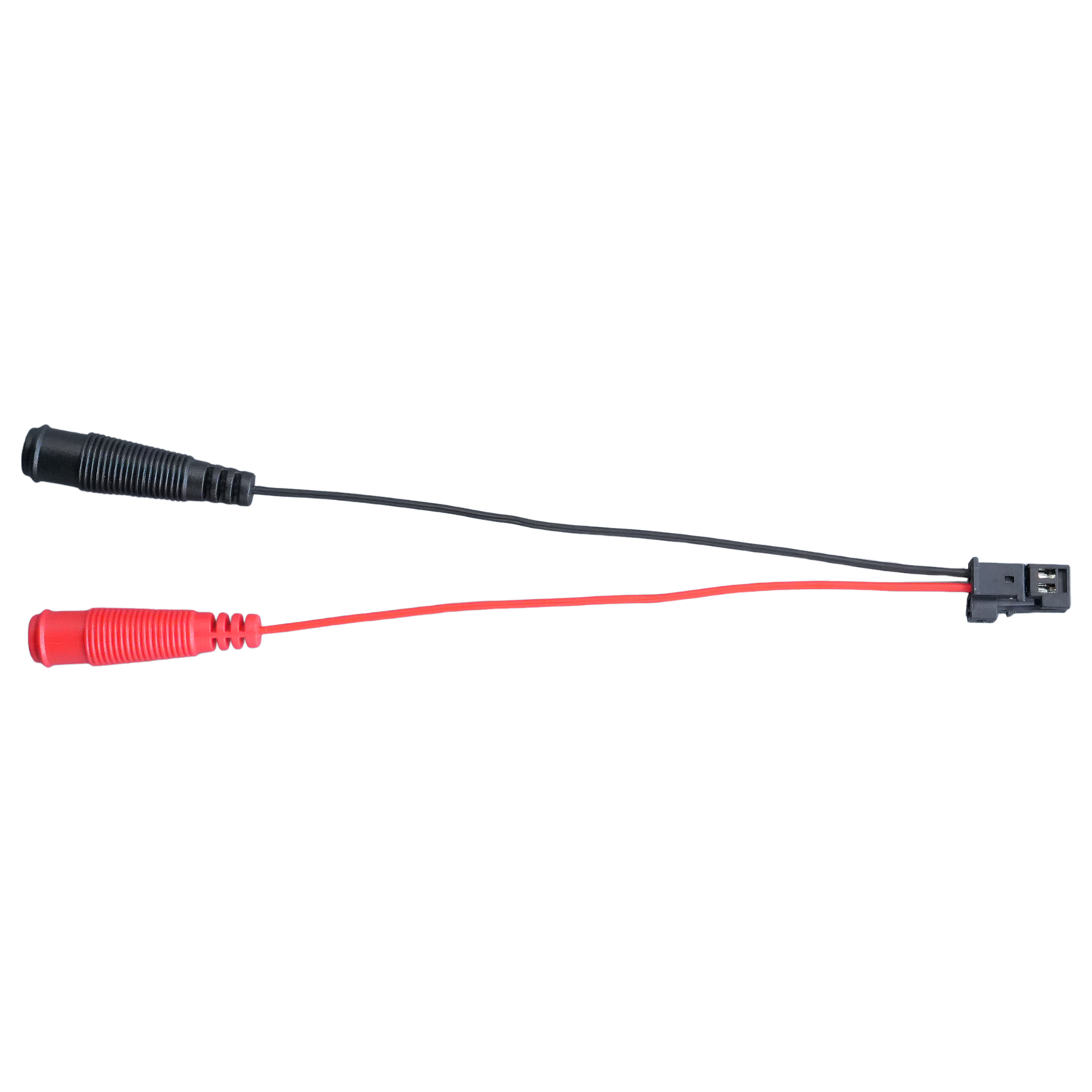

- 1x Jeep/Chrysler CAN-C buskontakt
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Tillverkare | OBDSTAR |
| Artikelnummer | CAN DIRECT-V2 |
| Typ | Adapterkabel |
| Tillämpning | SGW-bypass / direkt CAN-busanslutning |
| Fordonssidans anslutning | OBD2, 4 mm banankontakter, genomborande sondes och märkesspecifik Jeep/Chrysler CAN-C-kontakt |
| Enhetssidans anslutning | OBD2 och 4 mm banankontakter |
| Kommunikation | CAN-buss, CAN-C |
| Styrenheter | Startspärr (IMMO), instrumentpanel och övriga moduler bakom gatewayen |
| Segment | Tillbehör |
| Märken som stöds | Toyota, Lexus, FCA (Jeep, Chrysler, Dodge, Fiat, Alfa Romeo), Renault och Opel |
| Modellomfattning | Nya modeller med Security Gateway; årsmodeller är inte specificerade |
| Krävs för användning | OBDSTAR läsare eller programmerare med 16-polig OBD2-anslutning |
| Ytterligare nödvändigt | Stabiliserad batteriladdare under användning; elschema för fordonet |
| Vikt | 0,3 kg |
