OBDSTAR  |  SKU: TCM-023

OBDSTAR (TCM-023) | ZF (9HP) 58-polig TCM – 15-polig DB15-adapterkabel | Personbil

€33,95 inkl.
€28,06 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

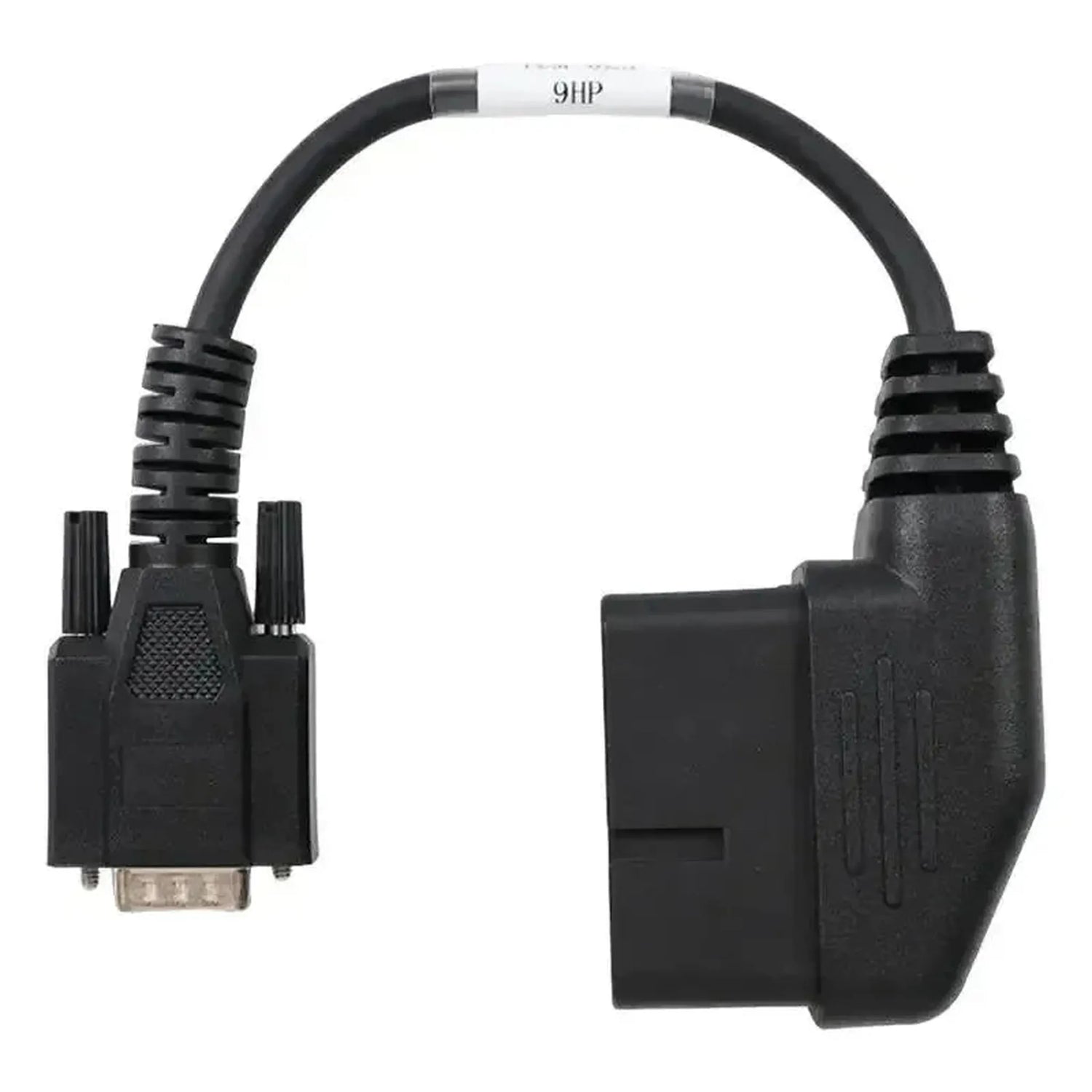

Denna OBDSTAR-kabel förbinder 58-polig kontakt på växellådsstyrenheten (TCM) i en ZF 9HP-automatlåda med nio växlar med 15-polig DB15-kontakt på din OBDSTAR-enhet. TCM sitter vid 9HP på växellådan.

Med kabeln når du TCM direkt, utanför fordonsnätverket. Så kan du klona TCM till en ersättningsenhet och läsa och skriva MAP. Kabeln fungerar med OBDSTAR DC706, X300 Classic G3 och Key Master G3. Enheten måste själv stödja ZF 9HP; kabeln utgör endast anslutningen.

FÖRDELAR

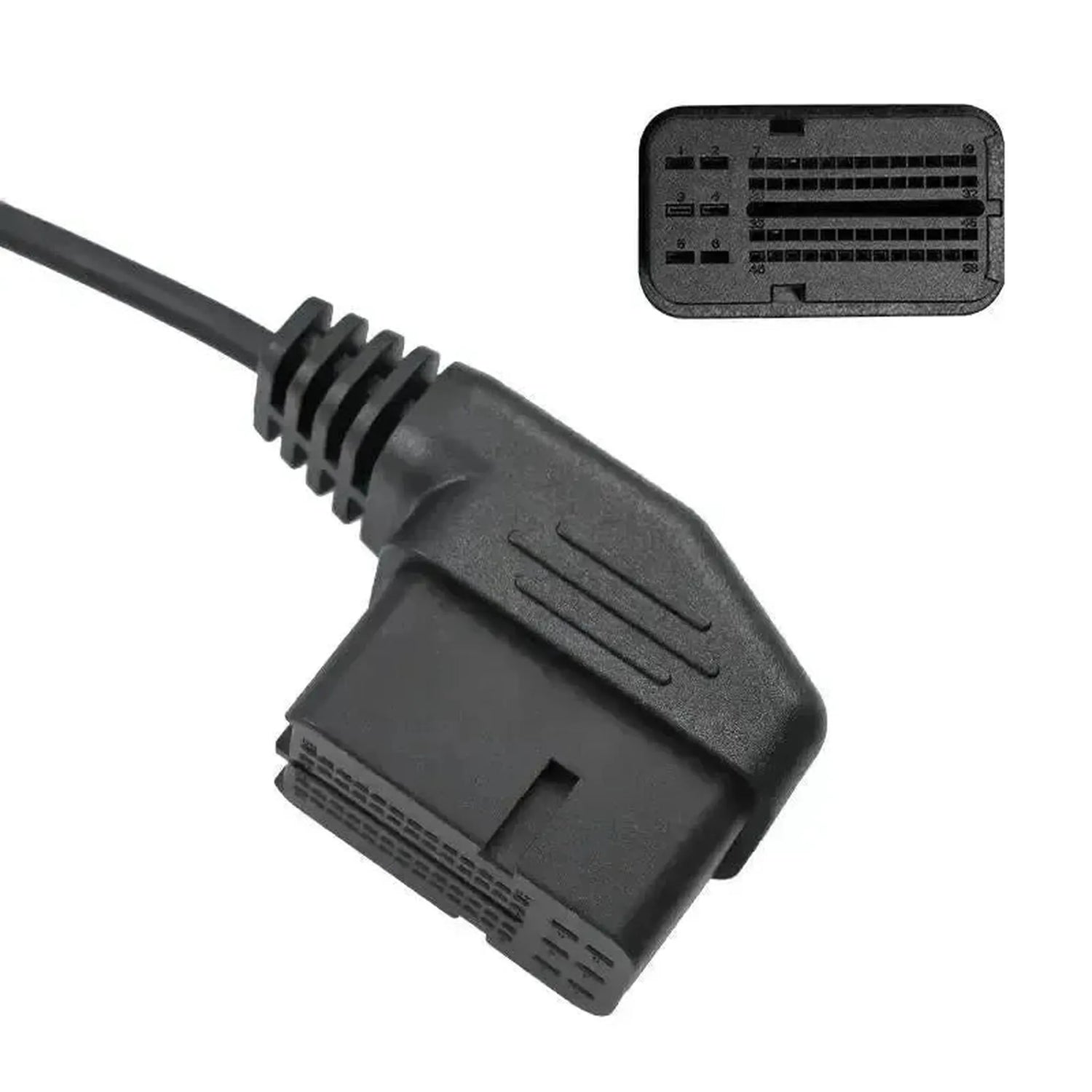

✔Den 58-polig kontakt passar direkt på TCM för ZF 9HP.
✔Du arbetar direkt på TCM, även om anslutningen via OBD-porten inte fungerar.
✔Lämplig för arbete på verkstadsbänk med urtagen enhet.
✔Inga lösa trådar eller lödning på TCM behövs.

ATT TÄNKA PÅ

✕Din enhet måste stödja den märkesspecifika funktionen för denna styrenhet. En enkel EOBD-felkodläsare fungerar inte med denna kabel.
✕För diagnosutrustning av ett annat märke krävs OBDSTAR Converter V2. Med en OBDSTAR-enhet använder du kabeln utan converter.
✕Endast för ZF 9HP. Andra automatlådor har en annan kontakt.
✕På verkstadsbänken kräver TCM en separat strömförsörjning.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och ECU-specialister som klonar eller omprogrammerar styrenheter för ZF 9HP.

Styrenhet som du kan komma åt

  • ZF 9HP-TCM: Styrenhet för nio-växlad automatlåda.
  • Lös TCM: Även urtagen, på verkstadsbänken.

Vad du kan göra

  • Klonning: Överför data till en ersättnings-TCM.
  • MAP läsning: Läs ut programvaran som säkerhetskopia.
  • MAP skrivning: Skriv tillbaka data till TCM.
  • Diagnostik: Läs och radera felkoder.

Så här använder du den

  1. Frigör TCM: Koppla loss TCM:s kontakt eller bygg ut TCM.
  2. Anslut: Sätt in 58-polig kontakt rakt på TCM.

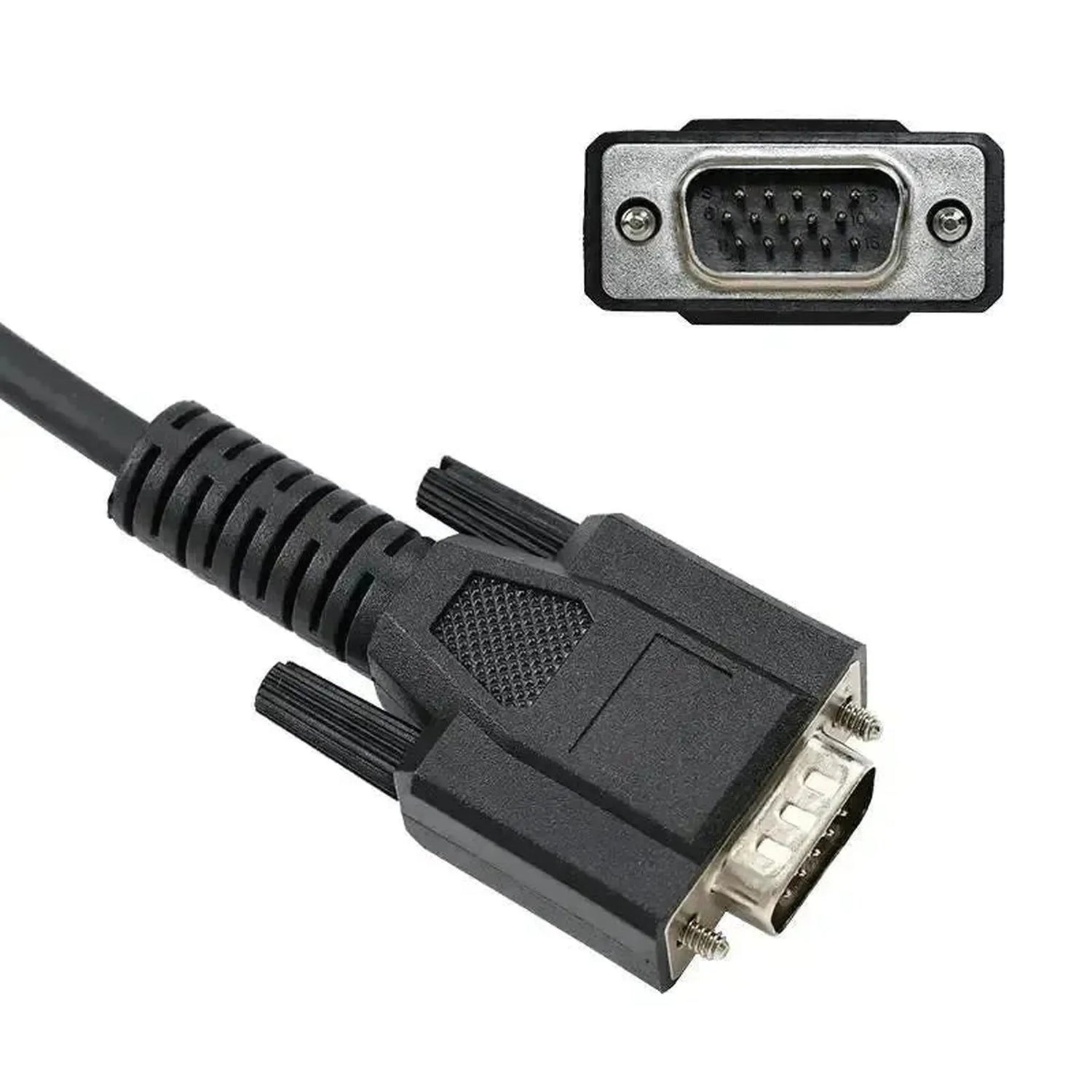

  3. Koppla enheten: Anslut DB15-änden till din OBDSTAR-enhet.
  4. Strömförsörjning: Säkerställ en stabil strömförsörjning till TCM.
  5. Välj funktion: Välj rätt TCM och funktion i menyn.

Kompatibla fordon och användningsområden

Avgörande är 58-polig TCM-kontakt på ZF 9HP-automatlådan. Modellerna nedan har ZF 9HP:

Land Rover:

  • Discovery Sport (L550): Versioner med ZF 9HP.
  • Range Rover Evoque (L551): Versioner med ZF 9HP.

Jaguar:

  • E-Pace (X540): Versioner med ZF 9HP.
💡
Bra att veta: ZF 9HP är en nio-växlad automatlåda för tvärmonterade motorer. Kontrollera växellådstypen på typskylten innan du ansluter kabeln.

Förpackningens innehåll

  • 1x OBDSTAR (TCM-023) | ZF (9HP) 58-polig TCM – 15-polig DB15 adapterkabel | Personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • OBDSTAR

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
58-polig TCM-kontakt ZF 9HP
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
15-polig DB15

Diagnosfunktioner

Ni kan läsa av, klona eller omprogrammera styrenheten för den automatiska växellådan (TCM).Programmera växellåda

Mått och vikt

Kabelns eller adapterns vikt.Vikt
0,1 kg
Styrenheter
Styrenhet för transmission (TCM)
Modellområde
Modeller med ZF 9HP nioväxlad automatlåda

Övriga specifikationer

Användningsområde
Kloning och läsning/skrivning av MAP för TCM på ZF 9HP
Lämplig för
OBDSTAR DC706, X300 Classic G3 och Key Master G3
