OBDSTAR  |  SKU: TCM-003

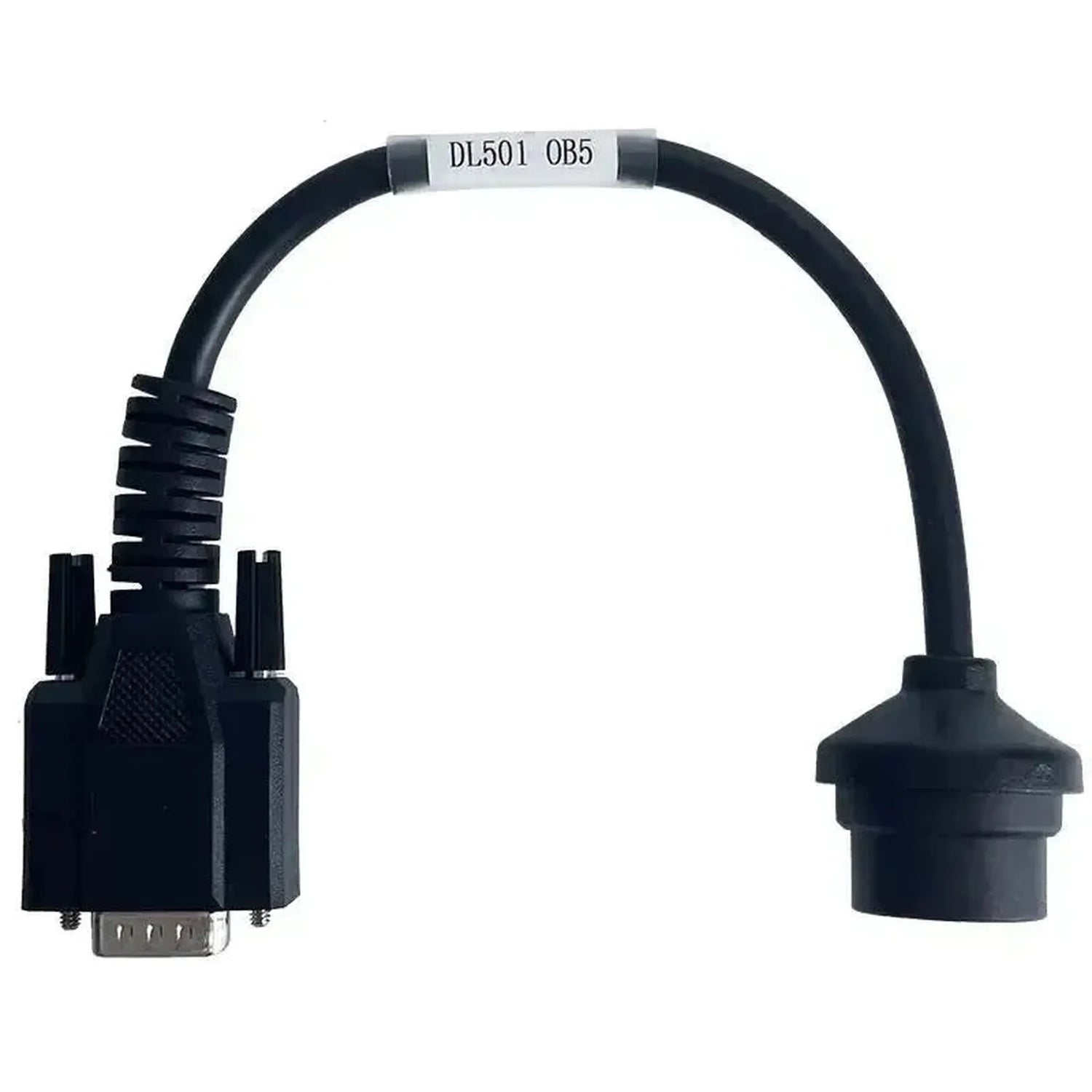

OBDSTAR (TCM-003) | Temic (DL501) 16-polig TCM – 15-polig DB15 adapterkabel | Personbil

€31,95 inkl.
€26,40 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

OBDSTAR TCM-003 förbinder 16-polig TCM-anslutning från Temic DL501 (0B5) på fordonssidan med en 15-polig DB15-kontakt på apparatsidan. Kabeln ansluts direkt till transmissionsstyrenheten, som är monterad direkt på transmissionen.

DL501 är sjuväxlad S-tronic dubbelkopplingslåda som används i flera Audi Quattro-modeller från Volkswagen-gruppen. Med denna kabel får OBDSTAR-programvaran direkt åtkomst till styrenhetsminnet, utan att gå via standard-OBD2-porten. Kabelkonstruktionen följer DL501 TCM-kontaktens pinnkonfiguration, så inga extra adaptrar krävs. Kabeln gör enheten tillgänglig; läsning och omprogrammering är funktioner i din egen programmerare. Det är viktigt att skilja mellan växellådtyper: i samma modellserie förekommer även ZF 8HP-automaten, som denna kabel inte fungerar med. Modellistan nedan anger för varje modell byggnadsår och motorisering.

FÖRDELAR

✔Direkt TCM-åtkomst — DL501-kontakten nås direkt, utan standard-OBD2-portens mellankomst.
✔Pinnkonfigurationsspecifik — konstruktionen är anpassad till DL501 (0B5), vilket förhindrar signaloöverenstämmelser.
✔Flera Quattro-modeller — kan användas för TCM-läsning och omprogrammering på olika Audi Quattro-varianter.
✔Byggnadsår och motorer angiven — för varje modell är både byggnadsårsintervall och motsvarande motorisering känd.

VIKTIGA BEGRÄNSNINGAR

✕Endast OBDSTAR — kabeln fungerar med OBDSTAR-läsapparater och programmerare, inte med utrustning från andra tillverkare.
✕Ingen extra funktionalitet — vad som kan läsas eller skrivas bestäms av din programmerares programvara, inte av kabeln.
✕Förväxling med ZF 8HP — i samma modellserie, även efter uppdatering, förekommer ZF 8HP-automaten; den omfattas inte av denna kabel.
✕Endast DL501 (0B5) — andra TCM-typer eller transmissionstillverkare kräver en annan kabel.

Tillämpningar och funktionaliteter

Med en kompatibel OBDSTAR-enhet stöder kabeln följande arbetsuppgifter på DL501-styrenheten.

Styrenheter som du når

  • Transmissionsstyrenhet (TCM) Temic DL501: Ansluten direkt via 16-polig kontakt på transmissionen.
  • Inga andra fordonssystem: Anslutningen är avsedd endast för transmissionsstyrenheten.

Vad du kan göra

  • Läsa TCM-data: Hämta aktuell programvara och kalibreringsdata från DL501 S-tronic via den direkta 16-poliga anslutningen.
  • Omprogrammera TCM: Skriva tillbaka ny programvara eller kalibreringsdata, exempelvis efter enhetsbyte eller programvarukorrektioner.
  • Anpassa pinnkonfiguration: Omvandla 16-polig DL501-anslutning till 15-polig DB15-gränssnitt för din utrustning.
  • Fastställa växellådtyp: Kontrollera om fordonet har DL501 eller ZF 8HP.
  • Observera: Verifiera växellådtypen före anslutning; båda automater förekommer i samma modellserie.

Kompatibla fordon och tillämpningar

Det avgörande är Temic DL501 (0B5) med 16-polig TCM-kontakt, inte modell eller byggnadsår i sig. Nedanstående fordon är utrustade med denna sjuväxlade S-tronic. Kontrollera alltid växellådtypen före användning, eftersom samma modellserie kan innehålla andra automater.

Audi:

  • A4 (B8 / Type 8K): (2008–2015) — motorer: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro-modeller med 2.0 TFSI/TDI upp till 3.0 TFSI/TDI, S5 V6T/V8 och RS5 4.2 V8
  • A6 / S6 (C7 / Type 4G): (2011–2014) — motorer: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (upp till 272 hk; tyngre BiTDI använder ZF 8HP)
  • A7 / S7 Sportback (Type 4G8): (2010–2014) — motorer: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Type 8R): (2008–2012/2013) — motorer: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (efter uppdatering 2012/2013 övergick flera varianter till ZF 8HP)
  • S4 / RS4 (B8 / Type 8K): (2009–2015) — motorer: 3.0 V6 Supercharged (S4), 4.2 V8 atmosfärisk (RS4)
💡
Bra att veta: Temic DL501 TCM-kontakten sitter direkt på transmissionen, och DL501 och ZF 8HP förekommer i samma modellserie. Kontrollera växellådtypen via fordonets identifieringsnummer eller typskylten på växellådan innan du beställer.

Innehåll i förpackningen

  • 1x OBDSTAR (TCM-003) | Temic (DL501) 16-polig TCM – 15-polig DB15 adapterkabel | personbil

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare OBDSTAR
Artikelnummer TCM-003
Typ Adapterkabel
Tillämpning Direkt TCM-åtkomst till Temic DL501 (0B5) utan OBD2-port

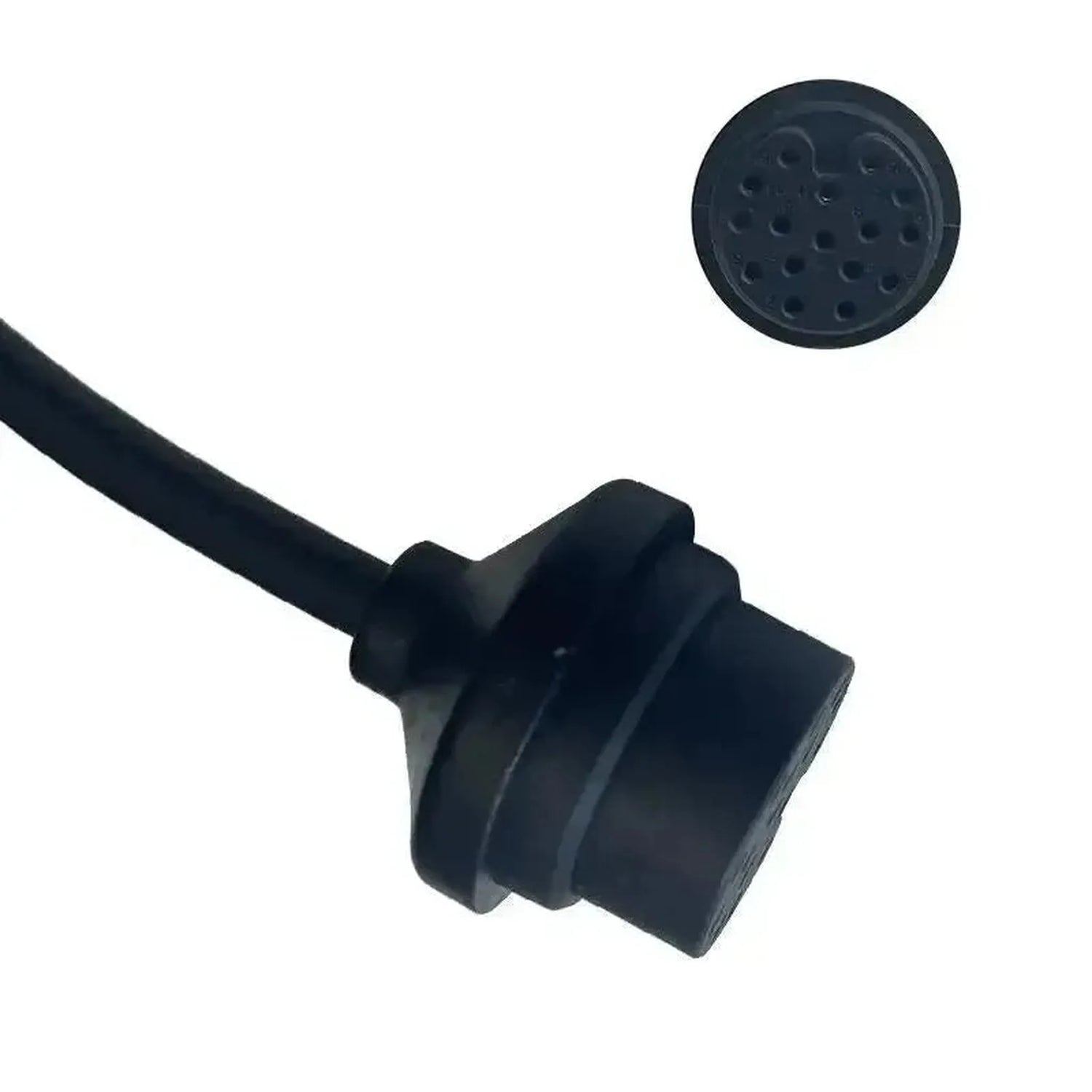

Fordonssidans anslutning Temic (DL501) 16-polig TCM

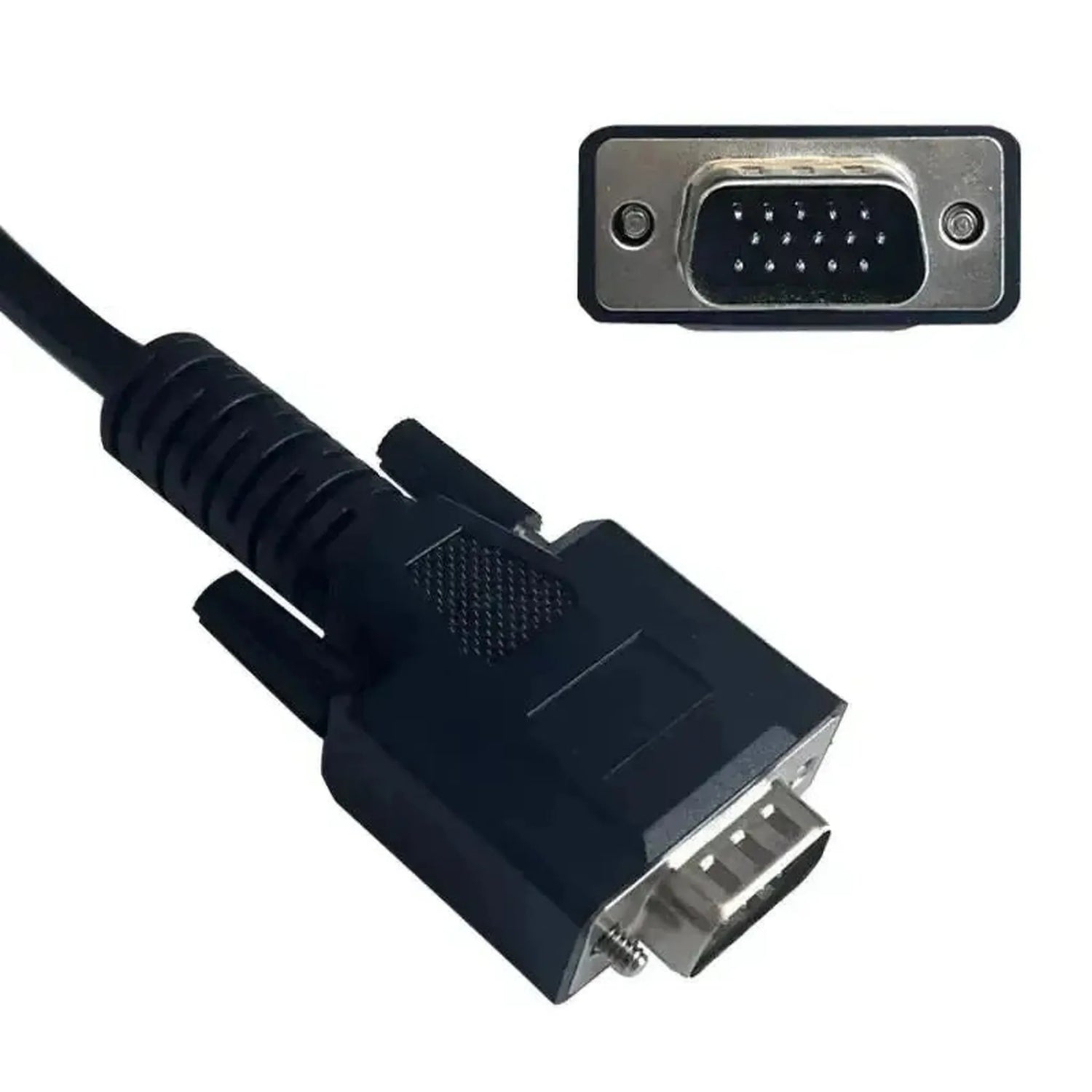

Enhetssidans anslutning 15-polig DB15
Styrenheter Transmissionsstyrenhet (TCM) för DL501
Segment Personbil
Märken som stöds Audi
Modellomfattning Audi 2008–2016, varierar per modell (se modellista)
Krävs för användning OBDSTAR-programmerare med 15-polig DB15-gränssnittet, såsom DC706 med MP001-kit
Ytterligare nödvändigt Fysisk åtkomst till TCM på transmissionen
Vikt 0,1 kg
