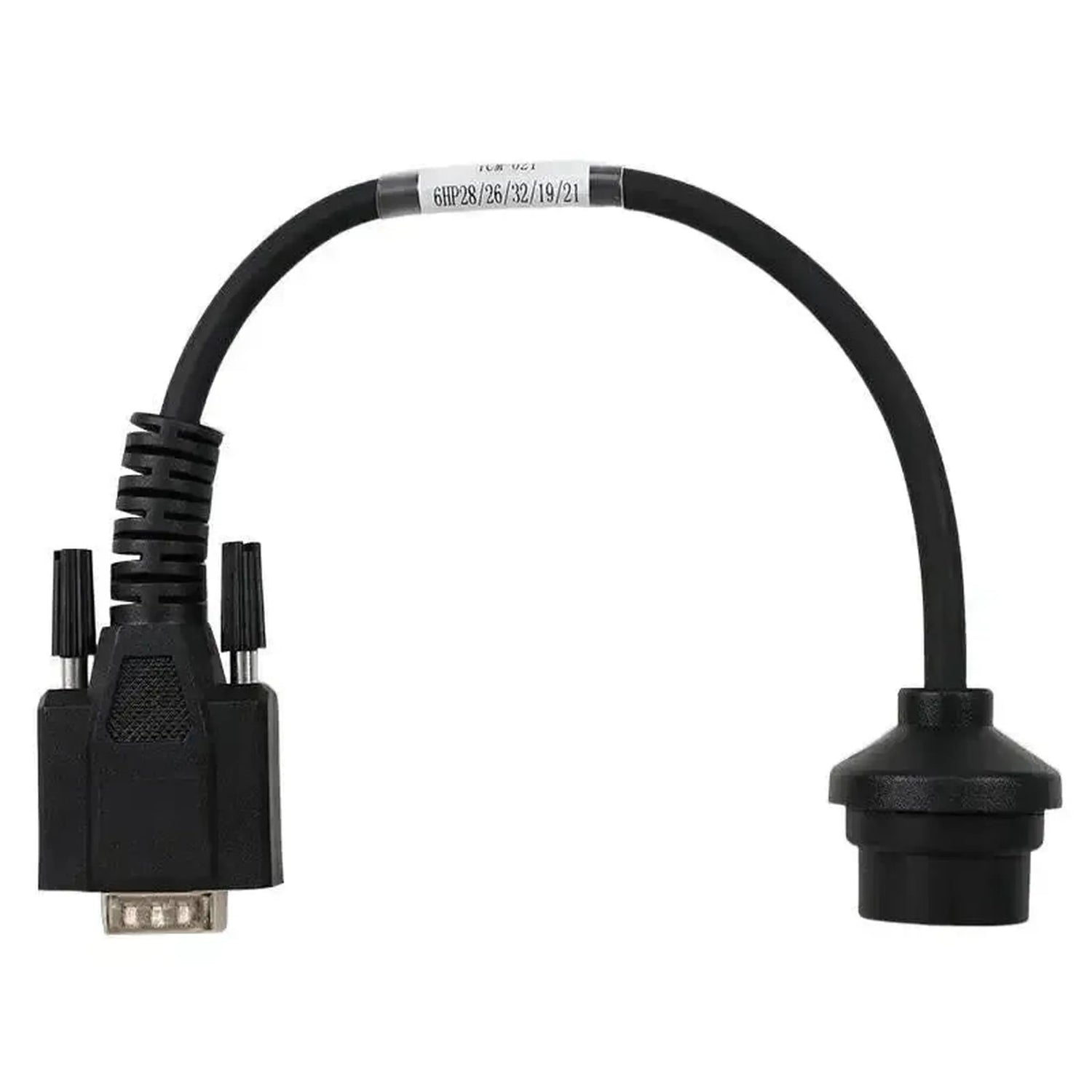

Denna OBDSTAR-kabel ansluter 16-polig kontakt på transmissionsstyrenheten (TCM) i en ZF 6HP-automatväxellåda till 15-polig DB15-sidan på din OBDSTAR-enhet. TCM sitter i växellådan på 6HP; kontakten sitter på växellådshuset.

Med kabeln når du TCM direkt, i bilen eller på verkstadsbänken. Så kan du klona TCM till en ersättningsenhet samt läsa och skriva MAP. Kabeln fungerar med OBDSTAR DC706, X300 Classic G3 och Key Master G3. Enheten måste själv stödja ZF 6HP; kabeln utgör endast anslutningen.

FÖRDELAR

✔En kabel för 6HP19, 6HP21, 6HP26, 6HP28 och 6HP32.

✔Du arbetar direkt på TCM, även om anslutningen via OBD-porten inte fungerar.

✔Lämplig för arbete på verkstadsbänken med en urbyggd enhet.

✔Kontakten passar direkt på TCM, utan lösa trådar eller lödning.

ATT TÄNKA PÅ

✕Din enhet måste stödja den märkesspecifika funktionen för denna styrenhet. En enkel EOBD-felkodsläsare fungerar inte med denna kabel.

✕För diagnosutrustning från ett annat märke krävs OBDSTAR Converter V2. Med en OBDSTAR-enhet använder du kabeln utan omvandlare.

✕ZF 6HP finns med TCM-utföranden från olika leverantörer. För Continental-utförandet finns den separata TCM-022.

✕För att komma åt kontakten måste du på de flesta bilar först demontera delar.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och ECU-specialister som klonar eller omprogrammerar ZF 6HP-styrenheter.

Styrenhet som du kan komma åt

ZF 6HP-TCM: Automatväxellådans styrenhet.
Varianter: 6HP19, 6HP21, 6HP26, 6HP28, 6HP32.
Lös TCM: Även urbyggd, på verkstadsbänken.

Vad du kan göra

Klona: Överför data till en ersättnings-TCM.
Läsa MAP: Läs ut programvaran som säkerhetskopia.
Skriva MAP: Återför data till TCM.
Diagnos: Läs och radera felkoder.

Så här använder du den

Frigör TCM: Koppla loss kontakten till TCM eller bygg ur TCM.

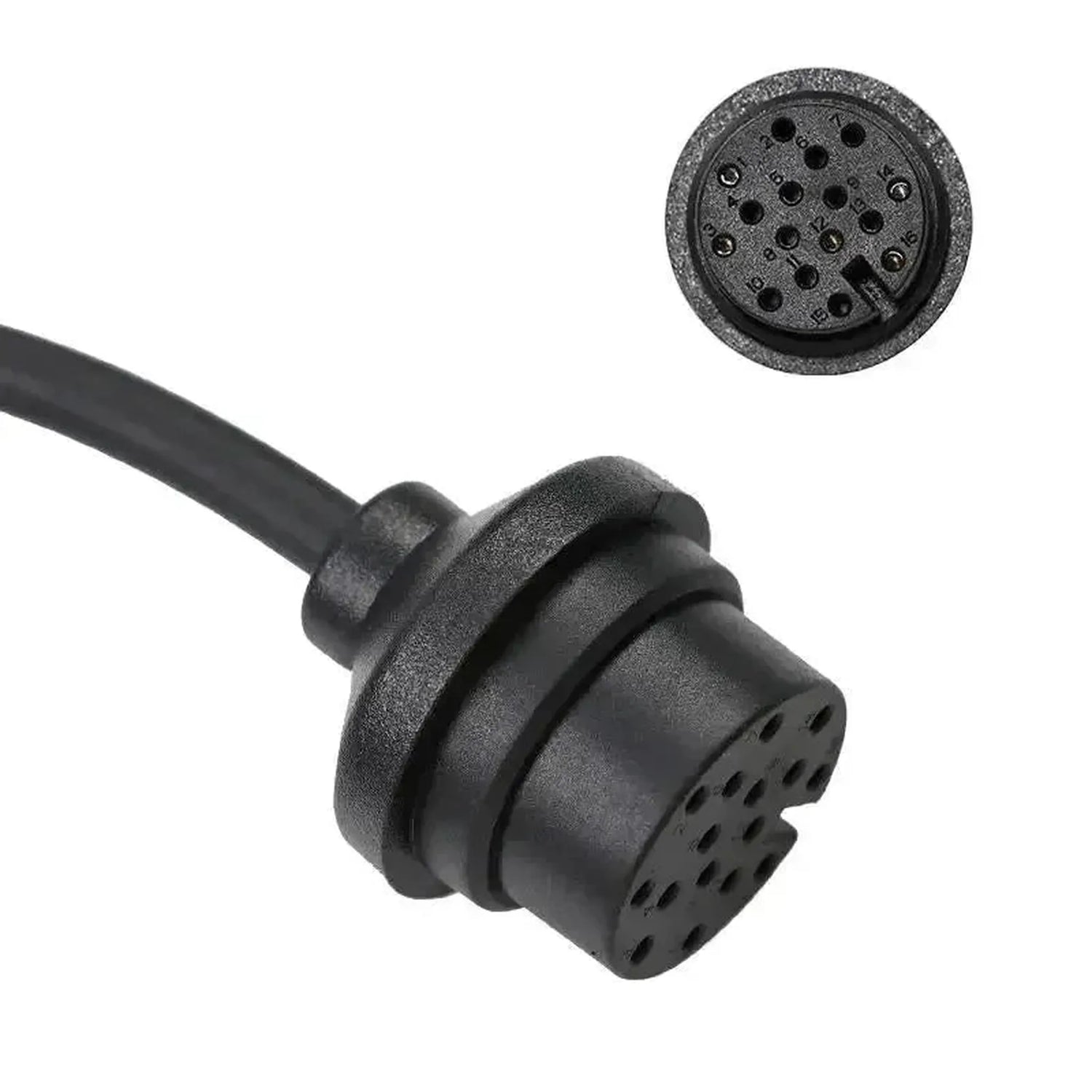

Anslut: Sätt i 16-polig kontakt rakt på TCM.

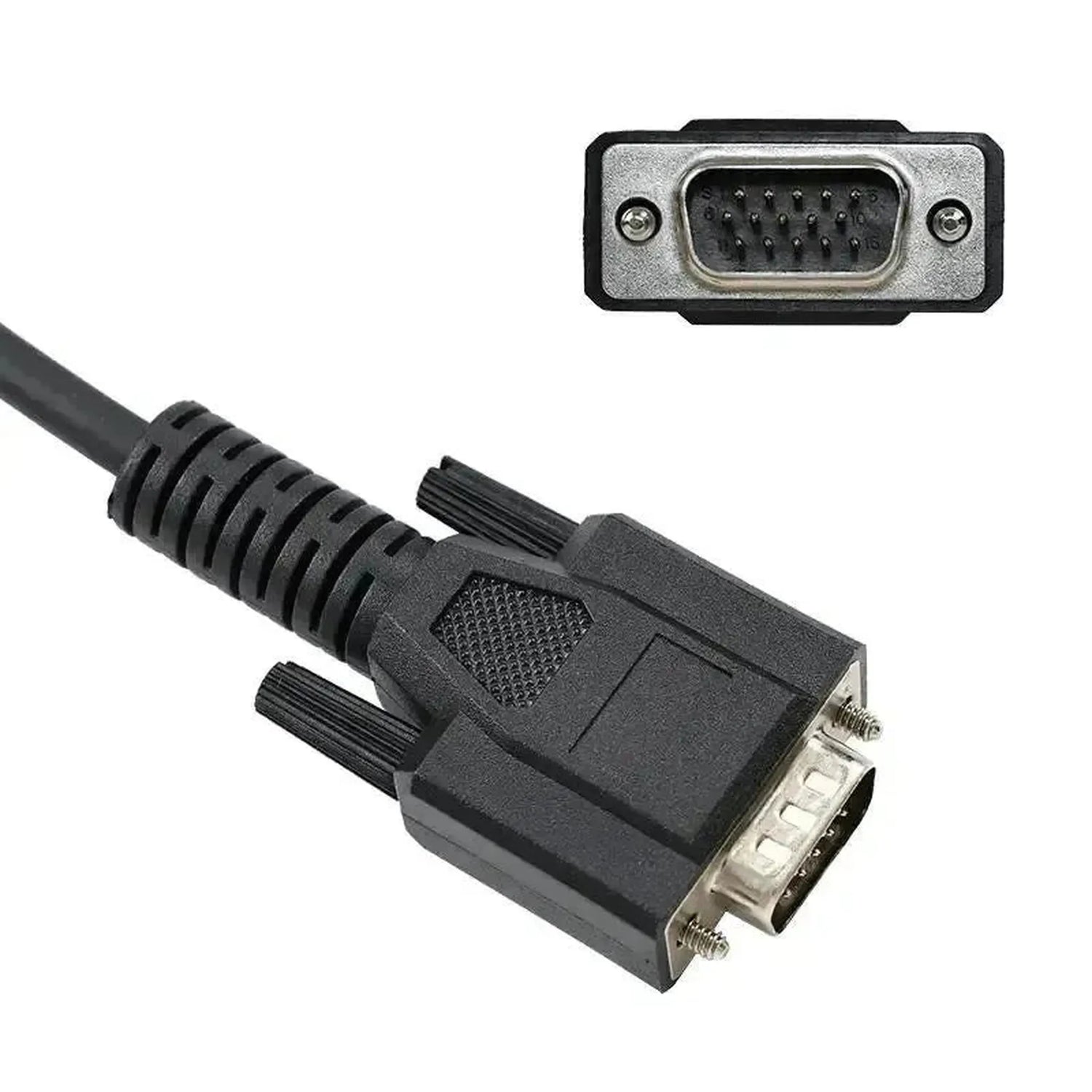

Koppla enheten: Anslut DB15-sidan till din OBDSTAR-enhet.
Strömförsörjning: Säkerställ en stabil strömförsörjning till TCM.
Välj funktion: Välj rätt TCM och funktion i menyn.

Kompatibla fordon och användningsområden

Avgörande är 16-poliga TCM-kontakten på ZF 6HP-automatväxellådan. Följande BMW-modeller har en 6HP19, 6HP21, 6HP26, 6HP28 eller 6HP32:

BMW:

3-serien (E90/E92): 2005 till 2013.
5-serien (E60): 2003 till 2010.
6-serien (E63): 2003 till 2010.
7-serien (E65): 2001 till 2008.
7-serien (F01/F02): 2008 till 2012.
X1 (E84) xDrive35i: 2013 till 2015.

💡

Bra att veta: TCM på ZF 6HP sitter i växellådan. Den runda 16-poliga kontakten finns på växellådshuset. Kontrollera växellådstypen på växellådans typskylt.

Förpackningens innehåll

1x OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) 16-polig TCM – 15-polig DB15 adapterkabel | personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: ZF (6HP19/21/26/28/32) 16-polig TCM
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 15-polig DB15
