Jaltest | SKU: JDC227.9

Jaltest (JDC227.9) | (RP1210) Data-Link Deutsch 9-polig – 26-polig DB26 Adapterkabel | Gränssnitt

Name: Jaltest (JDC227.9) | (RP1210) Data-Link Deutsch 9-polig – 26-polig DB26 Adapterkabel | Gränssnitt
Brand: Jaltest
SKU: JDC227.9
Price: 103.95 EUR
Availability: InStock

€103,95 inkl.

€85,91 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

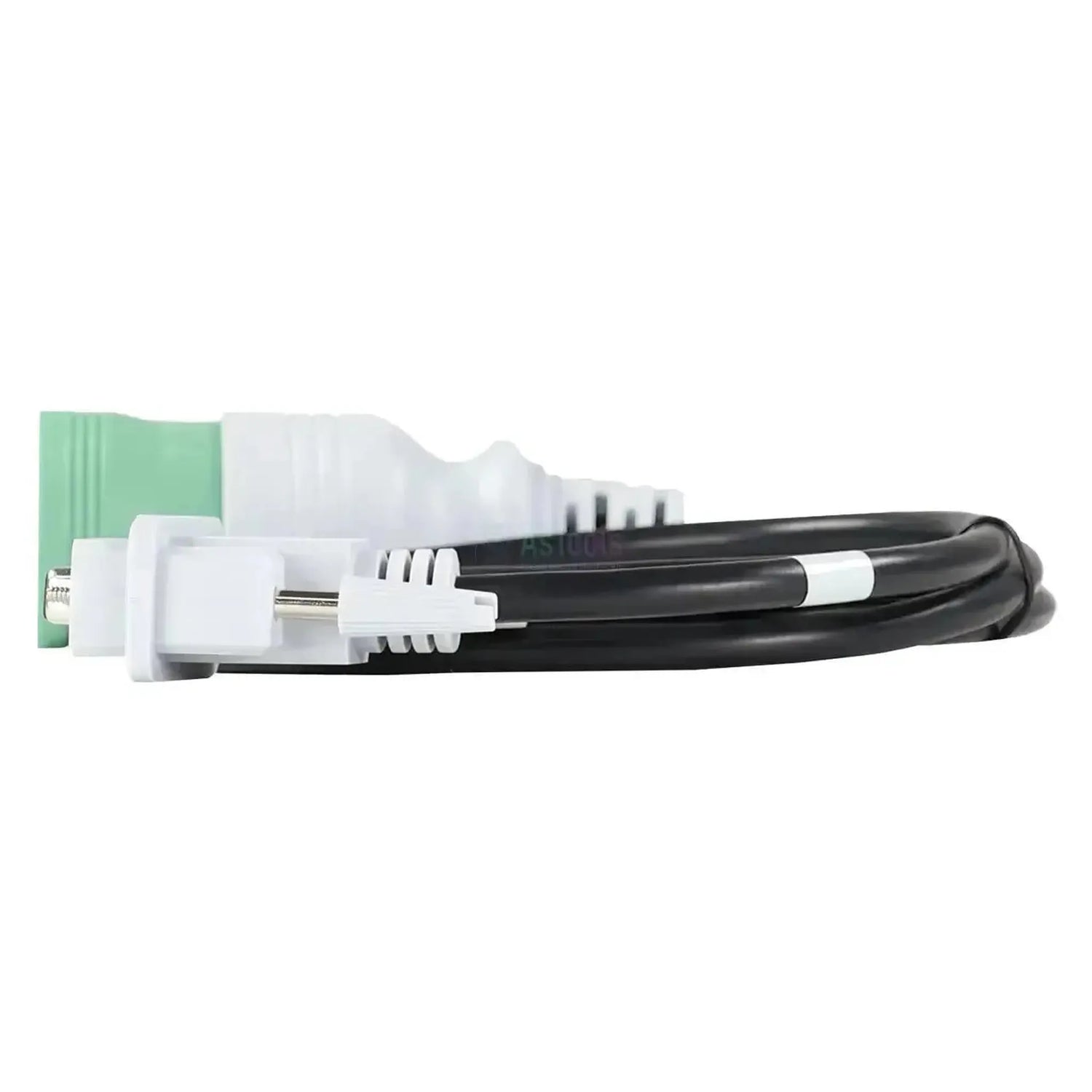

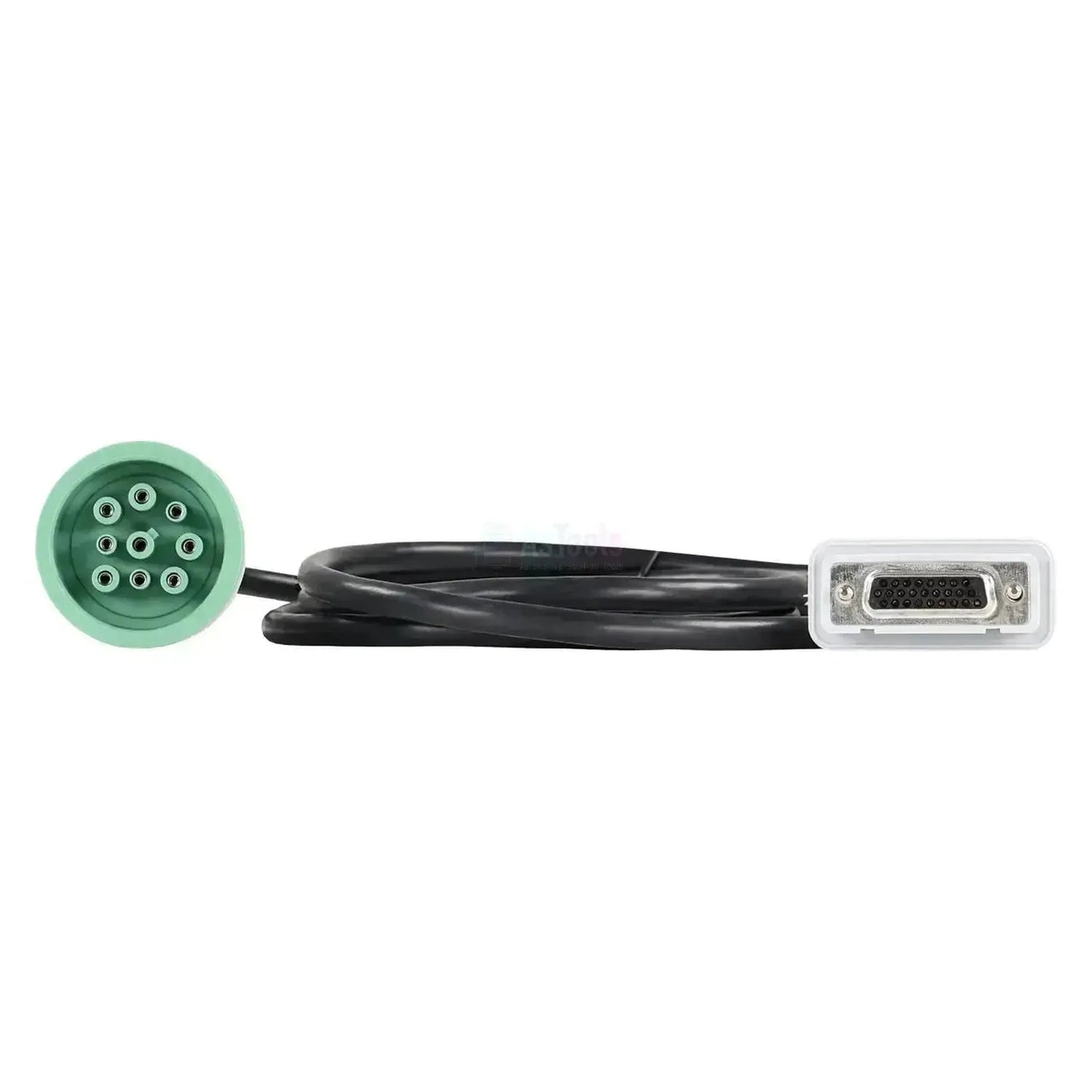

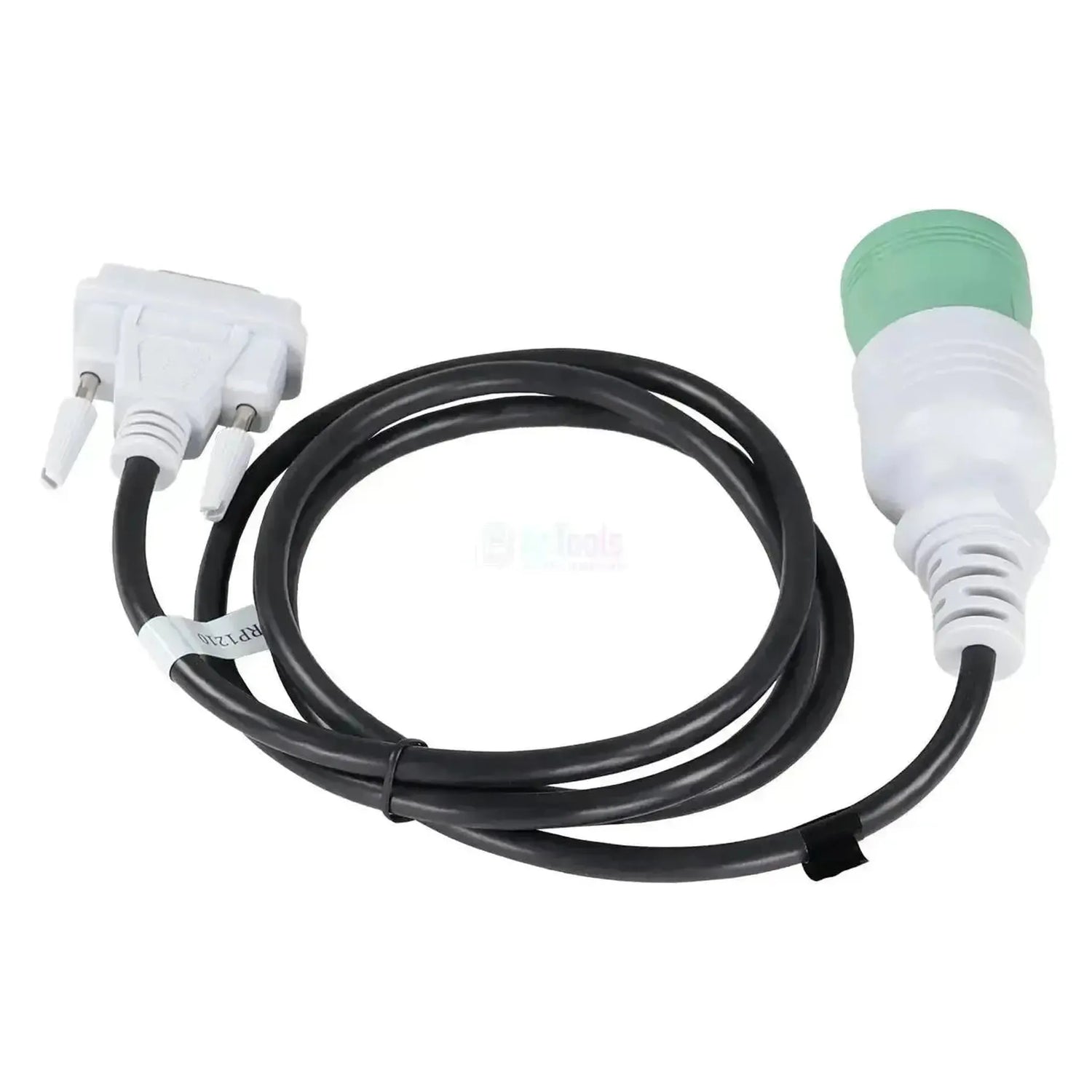

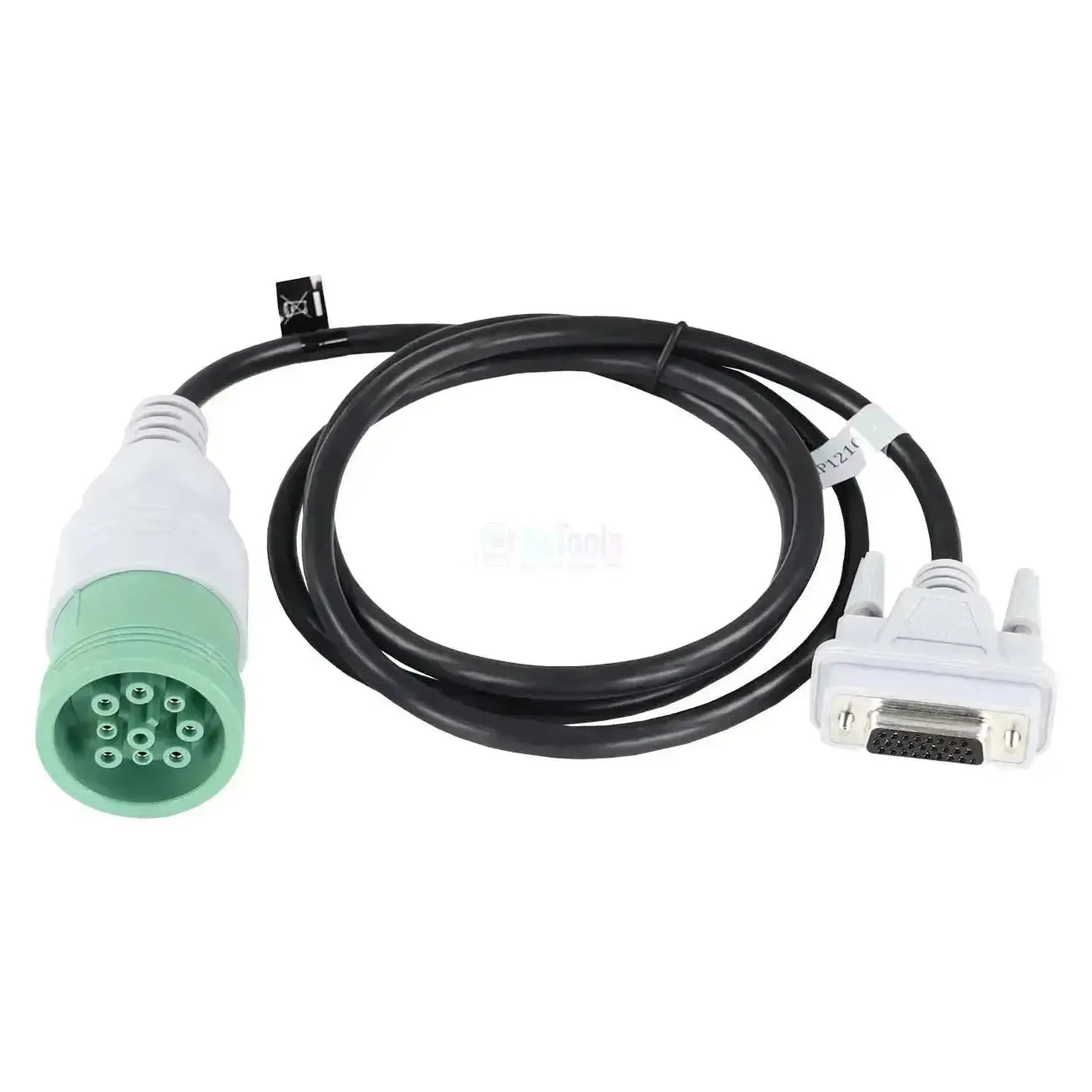

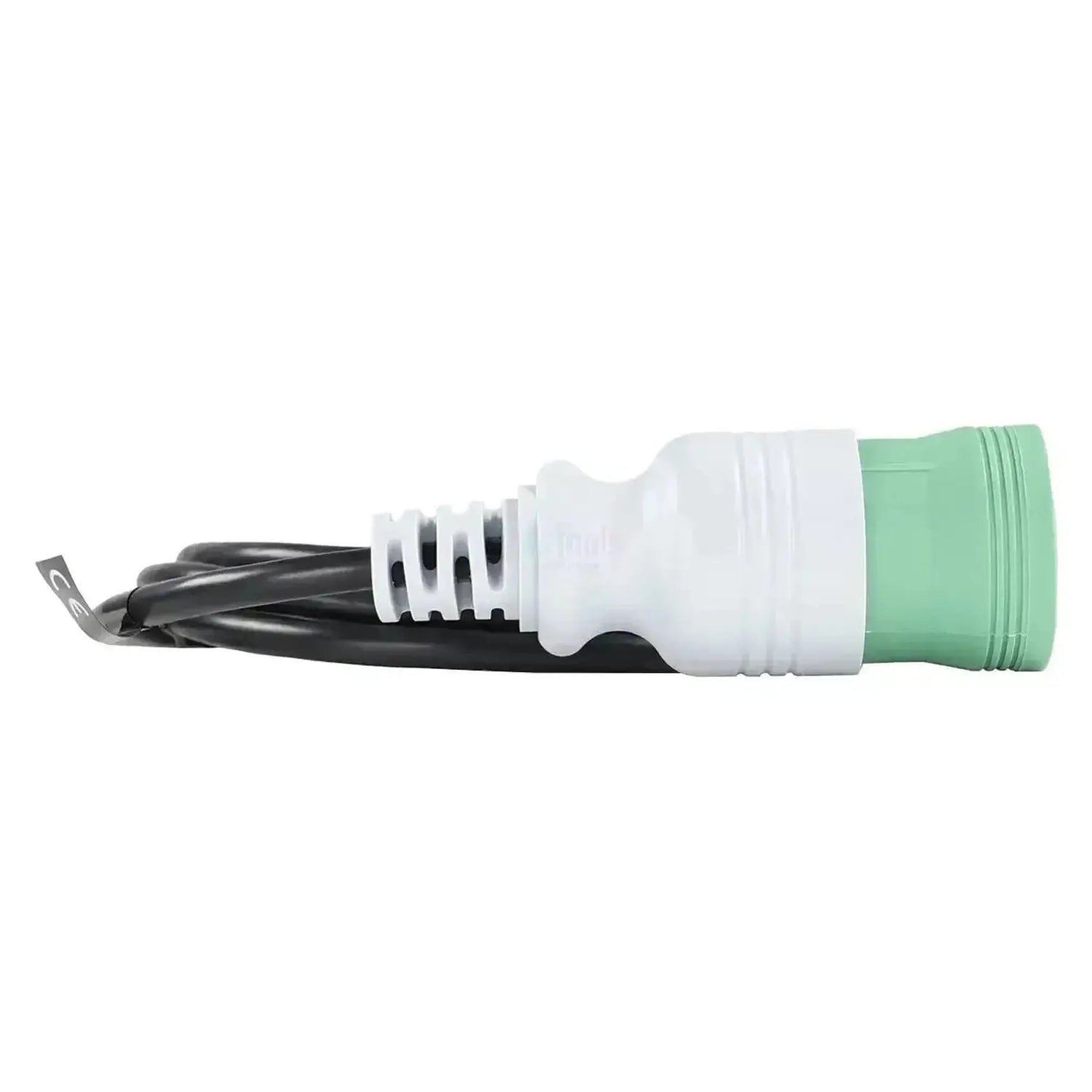

Jaltest JDC227.9 förbinder ett fordon med en grön 9-pinnars Deutsch-diagnosanslutning (typ 2) med ett Jaltest-gränssnitt av V9-generationen i RP1210-utförande. På fordonssidan finns en rund kontakt med en grön kontaktinsats med nio honkontakter, placerad i en ljusgrå kopplingshylsa med gänga. På gränssnittssidan finns en ljusgrå 26-pinnars DB26-kontakt med honkontakter i tre rader och en räfflad skruv på vardera sidan.

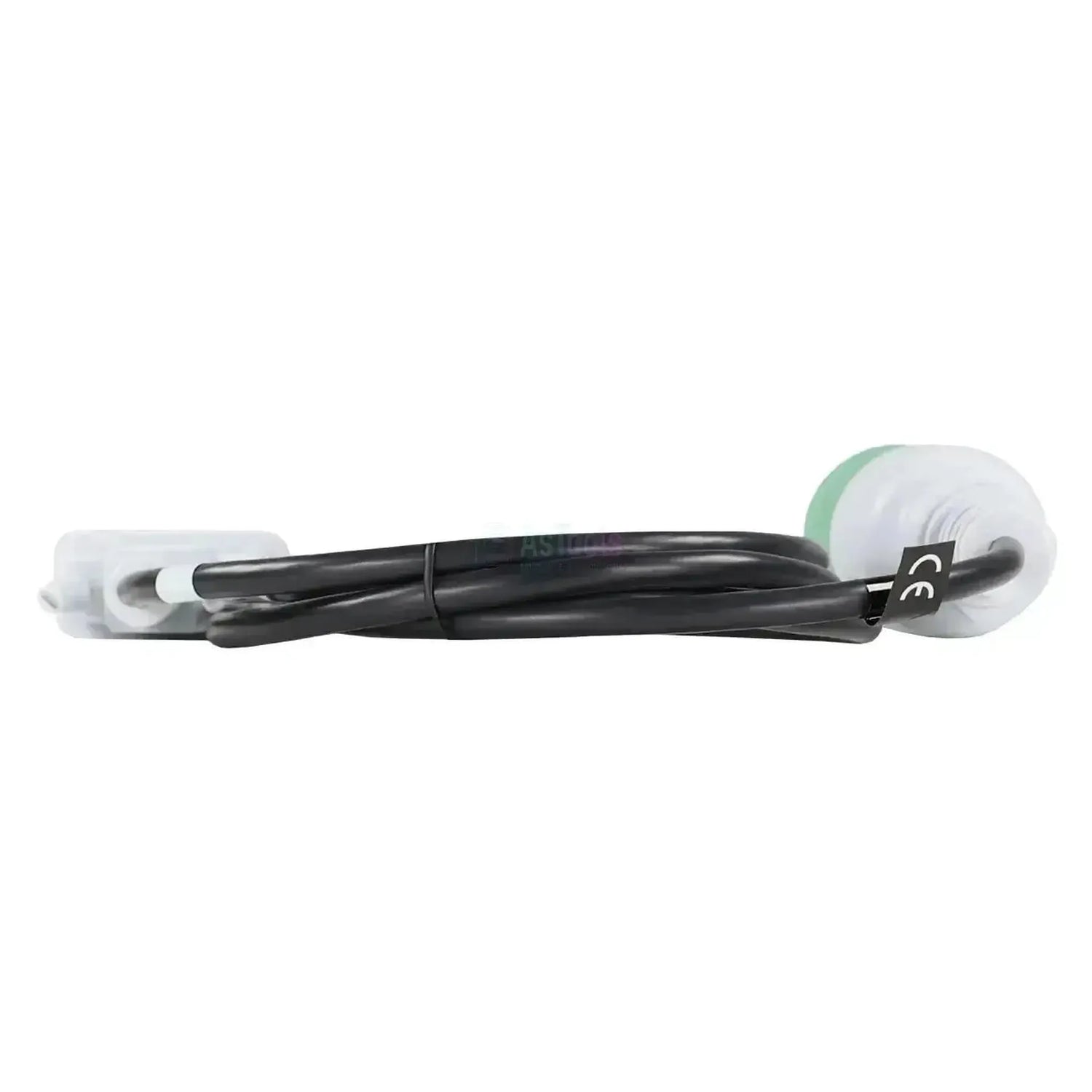

Däremellan löper 152 cm svart rund kabel med två vita kabeletiketter. Den officiella beskrivningen är Deutsch 9-pinnars diagnoskabel typ 2 grön, RP1210. Grön hör till typ 2; en svart 9-pinnars Deutsch är typ 1 och är en annan anslutning. För den rektangulära 16-pinnars OBD2-anslutningen finns JDC223.9, med samma gränssnittssida.

PLUSPUNKTER

✔Förbinder den gröna 9-pinnars Deutsch (typ 2) direkt med ett Jaltest-gränssnitt av V9-generationen.

✔Med 152 cm drar du gränssnittet från diagnosanslutningen till förarsätet.

✔Skruvhylsan på Deutsch-kontakten och de två räfflade skruvarna på DB26 säkrar båda ändarna.

✔RP1210-utförandet, med samma 26-pinnars DB26-gränssnittssida som JDC223.9.

ATT TÄNKA PÅ

✕Endast för den gröna 9-pinnars Deutsch av typ 2; en svart 9-pinnars Deutsch av typ 1 är en annan anslutning.

✕Om det finns en rektangulär 16-pinnars OBD2-anslutning i fordonet passar JDC223.9.

RP1210 är en egenskap hos gränssnittet, inte hos kabeln; kabeln öppnar inte själv några extra protokoll.

✕Vilka styrenheter du läser ut bestäms av programvaran bakom gränssnittet.

Användningsområden och funktioner

Kabeln utgör länken mellan diagnosuttaget i fordonet och gränssnittet. Vad du läser ut därefter bestäms av programvaran bakom gränssnittet.

Styrenheter du kan komma åt

Styrenheter: Enligt gränssnittets programvara.
Fordonssida: Grön Deutsch 9-pinnars, typ 2.
Gränssnittssida: 26-polig DB26, RP1210, V9.

Vad du kan göra

Anslut: Koppla Deutsch 9-pinnars till DB26.
Säkra: Skruvhylsa och räfflade skruvar.
Överbrygga: 152 cm till en bekväm arbetsplats.

Så här använder du den

Kontrollera anslutningen: Kontrollera att anslutningen är rund och grön.
Koppla gränssnittet: Sätt i DB26-kontakten i gränssnittet.
Dra åt: Dra åt båda rändskruvarna.
Koppla till fordonet: Skruva skruvhylsan på Deutsch-anslutningen.
Läs ut: Starta programvaran och välj fordonet.

Kompatibla enheter och användningsområden

Det avgörande är anslutningen i fordonet, inte märket. Överallt där det finns en grön 9-pinnars Deutsch-diagnosanslutning av typ 2 och du arbetar med ett Jaltest-gränssnitt av V9-generationen i RP1210-utförande förbinder den här kabeln anslutningen.

Välja mellan de två RP1210-kablarna:

Rund grön 9-pinnars Deutsch: JDC227.9, denna kabel.
Rektangulär 16-pinnars OBD2: JDC223.9.
Gränssnittssida: Båda har samma 26-polig DB26, RP1210, V9.

💡

Bra att veta: JDC227.9 och JDC223.9 skiljer sig endast åt på fordonssidan; med 152 och 150 cm är de i praktiken lika långa. Kontrollera först om diagnosanslutningen i fordonet är rund och grön eller rektangulär, innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC227.9) | (RP1210) Data-Link Deutsch 9-polig – 16-polig OBD2 adapterkabel | Gränssnitt

Tekniska specifikationer

Allmänt

Märket som tillverkar kabeln. Jaltest-kablar fungerar med diagnosutrustning från Jaltest.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. Här framgår om det är en fordonskabel, en förlängningskabel eller en kabel till datorn.Kabeltyp: Diagnoskabel
Vilken Jaltest-enhet kabeln fungerar med. Kabeln passar endast rätt generation.Lämplig för gränssnitt: Jaltest V9

Anslutningar

Kontakten som ansluts till Jaltest-enheten. Den måste passa porten på Er enhet.Anslutning till gränssnittet: 26-polig DB26, hona, tre rader kontakter; ljusgrått hölje med två rändskruvar
Kontakten i andra änden: till fordonet, datorn eller nästa kabel. Här framgår var kabeln ansluts.Anslutning på andra sidan: Deutsch 9-polig
Om kontakten sitter fast med skruvar. Då lossnar den inte oavsiktligt under avläsningen.Kan skruvas fast: Ja
Om kabeln fungerar enligt standarden RP1210. Standarden används ofta för lastbilar och tunga maskiner.RP1210-utförande: Ja

Mått

Kabelns längd. En längre kabel ger större rörelsefrihet runt fordonet.Kabellängd: 152 cm
Referensnummer: JDC227.9

Övriga specifikationer

Officiell beskrivning: Deutsch 9-pinnars diagnoskabel typ 2 grön, RP1210
Typ: Diagnoskabel, RP1210-utförande
Anslutning fordonssida: Deutsch 9-pinnars typ 2, grön kontaktinsats, hona; rund kontakt med ljusgrå skruvhylsa
Annat utförande: JDC223.9, med en 16-pinnars OBD2-anslutning på fordonssidan
Krävs för användning: Jaltest-gränssnitt V9 i RP1210-utförande
