Upptäck liknande produkter: Adapterkablar för diagnosverktyg, Jaltest, Jaltest diagnosverktyg Adapterkablar
Jaltest  |  SKU: JDC100B

Jaltest (JDC100B) | Link V9 26-polig DB26 Förlängningskabel (250 cm) | Gränssnitt

€169,95 inkl.
€140,45 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

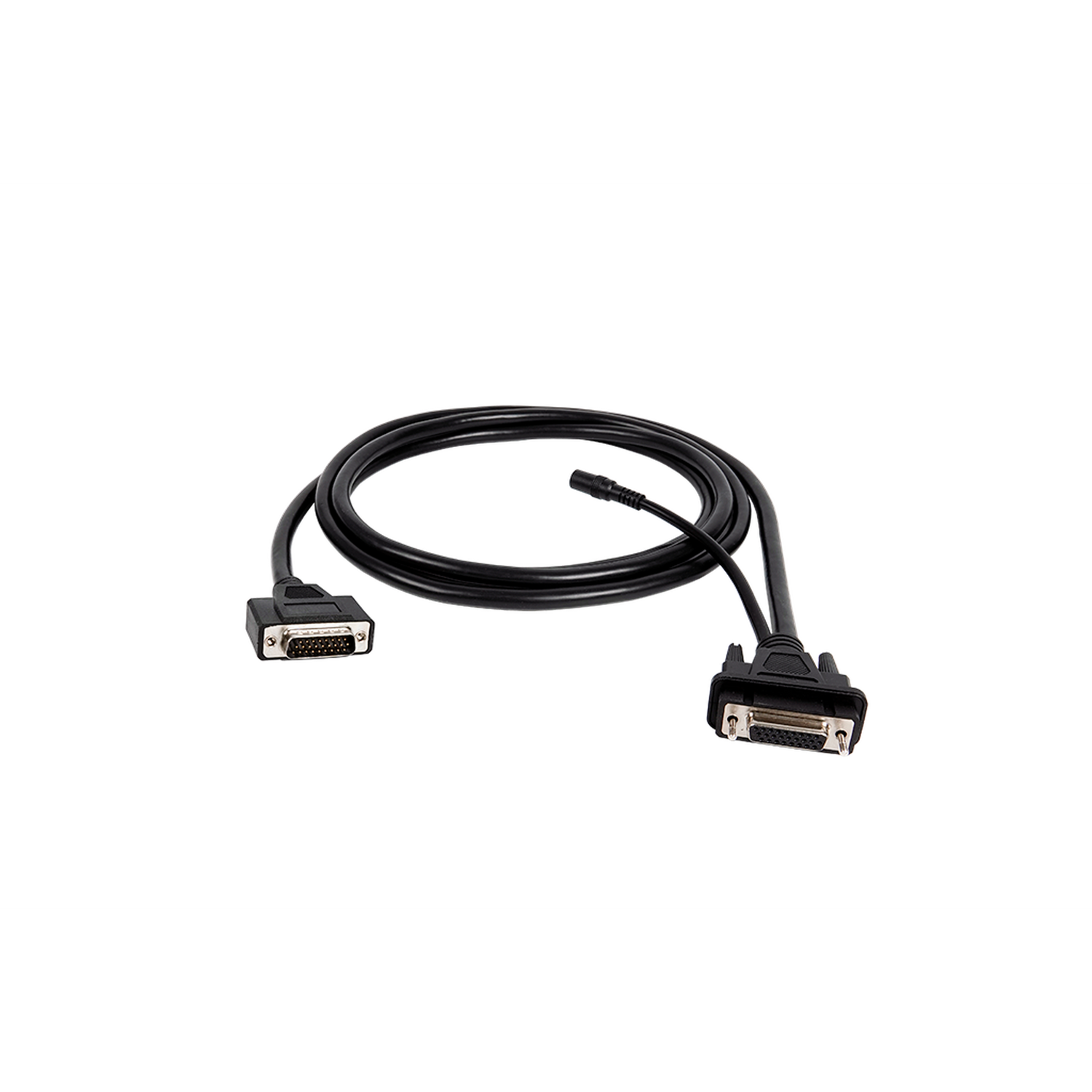

De Jaltest JDC100B is de verlengkabel tussen de 26-pins DB26-aansluiting van de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Aan de interfacezijde zit een zwarte vrouwelijke DB26-connector met drie rijen contacten en twee schroefdraadpennen; aan de kabelzijde een haakse zwarte mannelijke DB26-stekker met een verchroomd frame en twee kruiskopschroefjes. Daartussen loopt 250 cm zwarte ronde kabel.

Vlak bij de interfacezijde takt een korte streng af naar een zwarte jack-aansluiting, waarmee u de Link extern voedt wanneer de diagnoseaansluiting zelf geen spanning levert. De kabel geeft u extra werkruimte rond het voertuig en is de koppeling die een aantal Jaltest-diagnosekabels nodig heeft, omdat die niet rechtstreeks op de Link V9 passen. De JDC100 is dezelfde kabel in 100 cm. De verlengkabel is bruikbaar binnen alle Jaltest-modules.

PLUSPUNTEN

✔Verlengt de DB26-aansluiting van de Jaltest Link V9 met 250 cm.
✔Vereiste tussenkabel voor diverse diagnosekabels die niet rechtstreeks op de Link V9 passen.
✔De jack-aansluiting op de aftakking voedt de interface wanneer de diagnoseaansluiting dat niet doet.
✔Bruikbaar binnen alle Jaltest-modules; de kabel is niet aan een segment gebonden.

AANDACHTSPUNTEN

✕Specifiek voor de Jaltest Link V9 (DB26); niet voor interfaces met een andere aansluiting.
✕Wordt niet op het voertuig aangesloten, maar tussen de interface en de diagnosekabel.
✕Deze kabel meet 250 cm; heeft u 100 cm nodig, dan is de JDC100 de juiste, die verder gelijk is.
✕Bereikt geen regeleenheid zonder voertuigspecifieke diagnosekabel erachter.

Toepassingen en functionaliteiten

De verlengkabel zit tussen de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Wat u daarmee bereikt, bepaalt de diagnosekabel die u erachter aansluit.

Wat de kabel doet

  • Verlengen: 250 cm extra tussen Link en kabel.
  • Koppelen: Kabels die niet direct op de V9 passen.
  • Extern voeden: Link voeden via de jack-aansluiting.

Wat u kunt doen

  • Op afstand werken: Link uit de buurt van de aansluiting.
  • Spanningsloos aansluiten: Voeding via de jack.
  • Diagnose: Via de diagnosekabel erachter.

Zo gebruikt u hem

  1. Link V9 klaarleggen: Leg de Jaltest Link V9 op de werkplek.
  2. Interfacezijde: Schroef de vrouwelijke DB26 op de Link V9.
  3. Diagnosekabel: Schroef de voertuigspecifieke kabel op de mannelijke DB26.
  4. Voeding: Sluit zo nodig externe voeding aan op de jack-aansluiting.
  5. Uitlezen: Sluit de diagnosekabel aan op het voertuig en start Jaltest.

Compatibele toestellen en toepassingen

Bepalend is de interface, niet het voertuig. De kabel hoort bij de Jaltest Link V9 en de bijbehorende diagnosekabels, binnen alle Jaltest-segmenten.

Segmenten:

  • CV: Vrachtwagen en trailer.
  • AGV: Landbouwvoertuigen.
  • OHW: Off-Highway machines.
  • MHE: Material Handling Equipment.
  • GSE: Ground Support Equipment.
  • Marine: Vaartuigen.

Verschil met de JDC100

  • Lengte: De JDC100B meet 250 cm, de JDC100 100 cm.
  • Connectoren: Op beide kabels gelijk.
  • Jack-aansluiting: Op beide kabels op dezelfde plek, bij de interfacezijde.
💡
Goed om te weten: De jack-aansluiting is bedoeld voor externe voeding van de Jaltest Link, handig bij diagnoseaansluitingen die zelf geen spanning doorgeven. Kijk eerst of u 250 cm of 100 cm nodig heeft voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface

Tekniska specifikationer

Allmänt

Märket som tillverkar kabeln. Jaltest-kablar fungerar med diagnosutrustning från Jaltest.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. Här framgår om det är en fordonskabel, en förlängningskabel eller en kabel till datorn.Kabeltyp
Förlängningskabel
Vilken Jaltest-enhet kabeln fungerar med. Kabeln passar endast rätt generation.Lämplig för gränssnitt
Jaltest Link V9
Vilka typer av fordon och maskiner kabeln kan användas på. Praktiskt om Ni servar fler fordon än lastbilar.Fordonstyper
  • Lastbilar och släpvagnar
  • Lantbruksfordon
  • Bygg- och markarbetsmaskiner
  • Truckar och internt
  • Båtar och marinmotorer
  • Flygplatsmateriel

Anslutningar

Kontakten som ansluts till Jaltest-enheten. Den måste passa porten på Er enhet.Anslutning till gränssnittet
DB26 26-polig
Kontakten i andra änden: till fordonet, datorn eller nästa kabel. Här framgår var kabeln ansluts.Anslutning på andra sidan
DB26 26-polig hane
Om kontakten sitter fast med skruvar. Då lossnar den inte oavsiktligt under avläsningen.Kan skruvas fast
Om Ni behöver ytterligare en fordonsspecifik diagnoskabel för att använda den här kabeln.Extra diagnoskabel krävs

Mått

Kabelns längd. En längre kabel ger större rörelsefrihet runt fordonet.Kabellängd
250 cm
Referensnummer
JDC100B

Övriga specifikationer

Officiële omschrijving
2,5 m SUBD-26 + jack kabel (Jaltest Link V9)
Type
Verlengkabel met voedingsaansluiting
Toepassing
Verlenging tussen de Jaltest Link V9 en een voertuigspecifieke diagnosekabel
Aansluiting interfacezijde
26-pins DB26, vrouwelijk, drie rijen contacten, met twee schroefdraadpennen
Aansluiting kabelzijde
26-pins DB26, mannelijk, haakse zwarte kap met verchroomd frame en twee kruiskopschroefjes
Voeding
Zwarte jack-aansluiting op een korte aftakking bij de interfacezijde
Regeleenheden
Geen eigen regeleenheden; die bepaalt de aangesloten diagnosekabel
Andere lengte
JDC100 (100 cm)
Segment
Interface
Nodig om te gebruiken
Jaltest Link V9 en een voertuigspecifieke diagnosekabel
