Upptäck liknande produkter: BDM-Frame
AsTools  |  SKU: A0083

Glaskabinett för ECU-programmering | Tillbehör

3 recensioner
€38,95 inkl.
€32,19 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

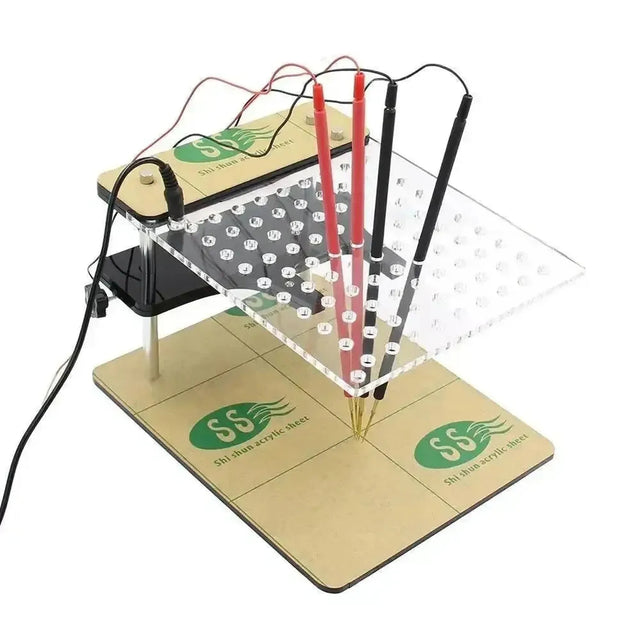

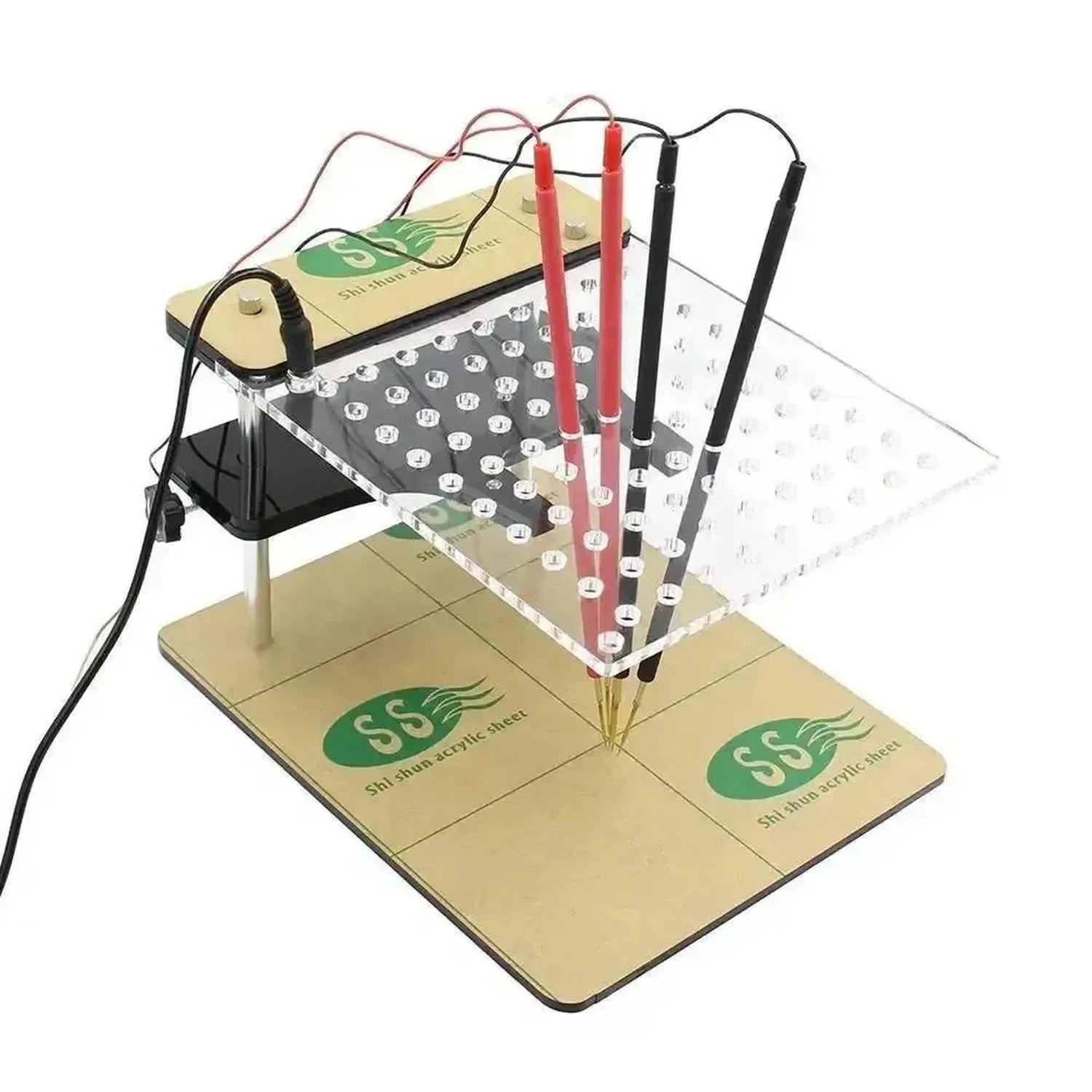

BDM-ramen i glas håller en öppnad styrenhet (ECU) och programmeringssonderna stadigt på plats under avläsning och programmering på verkstadsbänken. Via BDM- eller JTAG-anslutningen på kretskortet läser du ut ECU:n utan att löda. ECU:n ligger på ramen och de 4 justerbara sonderna trycker exakt mot de små kontaktpunkterna på kretskortet.

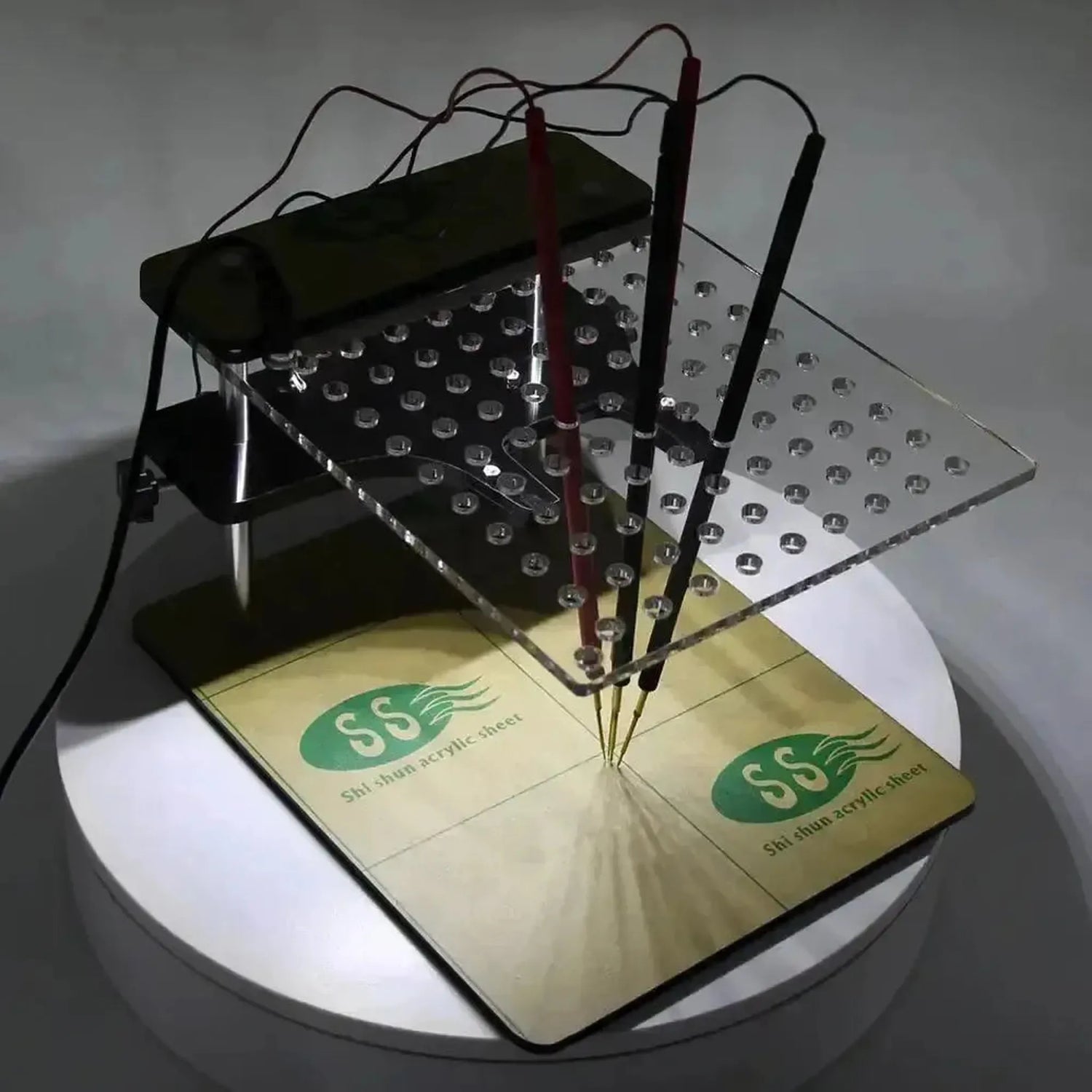

Den genomskinliga översta plattan med inbyggd LED-belysning visar kretskortet tydligt, så att du kan placera sonderna exakt. Ramen fungerar tillsammans med vanliga BDM-programmerare som KESS, K-TAG, FGTech Galletto, BDM100 och CMD. Programmeraren ingår inte.

FÖRDELAR

✔Handsfri — Sonderna sitter kvar på plats medan du arbetar med programmeraren.
✔LED-belysning — God sikt på de små kontaktpunkterna på kretskortet.
✔Justerbara sonder — Fyra sonder som du ställer in på rätt punkter för varje ECU.
✔Utan lödning — Kontakt via sonderna, kretskortet förblir oskadat.

ATT TÄNKA PÅ

✕Programmerare ingår inte — KESS, K-TAG, FGTech eller en annan BDM-programmerare behöver du själv.
✕Pinout per ECU krävs — Du måste veta var BDM-punkterna sitter på kretskortet.
✕Öppna ECU — Styrenhetens hölje måste öppnas för att komma åt kretskortet.
✕Yrkeskunskap krävs — En felplacerad sond kan skada kretskortet.

Användningsområden och funktioner

BDM-ramen är avsedd för chiptunare, ECU-specialister och verkstäder som läser ut, programmerar eller klonar styrenheter utanför fordonet.

Användningsområden

  • Läsa ut ECU: Säkerhetskopiera programvaran innan du ändrar något.
  • Programmera ECU: Skriv tillbaka anpassad eller reparerad programvara.
  • Klona ECU: Överför data till en ersättande styrenhet.
  • Dataåterställning: Läs ut en ECU som inte längre svarar via OBD-anslutningen.

Funktioner

  • Stabil placering: ECU:n ligger fast, så sonderna förskjuts inte under läsning eller skrivning.
  • Fyra sonder: Var och en med egen anslutningskabel till programmeraren.

Så här använder du den

  1. Öppna ECU: Ta ut kretskortet eller öppna styrenhetens hölje.
  2. Placera ECU: Lägg ECU:n på ramen med BDM-punkterna uppåt.
  3. Placera sonderna: Placera sonderna på kontaktpunkterna enligt ECU:ns pinout.
  4. Anslut programmeraren: Anslut sondkablarna till programmeraren och koppla in strömförsörjningen.
  5. Läsa eller skriva: Starta avläsningen eller programmeringen i programmerarens programvara.

Särskilda funktioner och möjligheter

Det som gör ramen praktisk vid arbete på verkstadsbänken:

  • Inbyggd LED-belysning: Fungerar på 12 V och lyser upp kretskortet uppifrån.

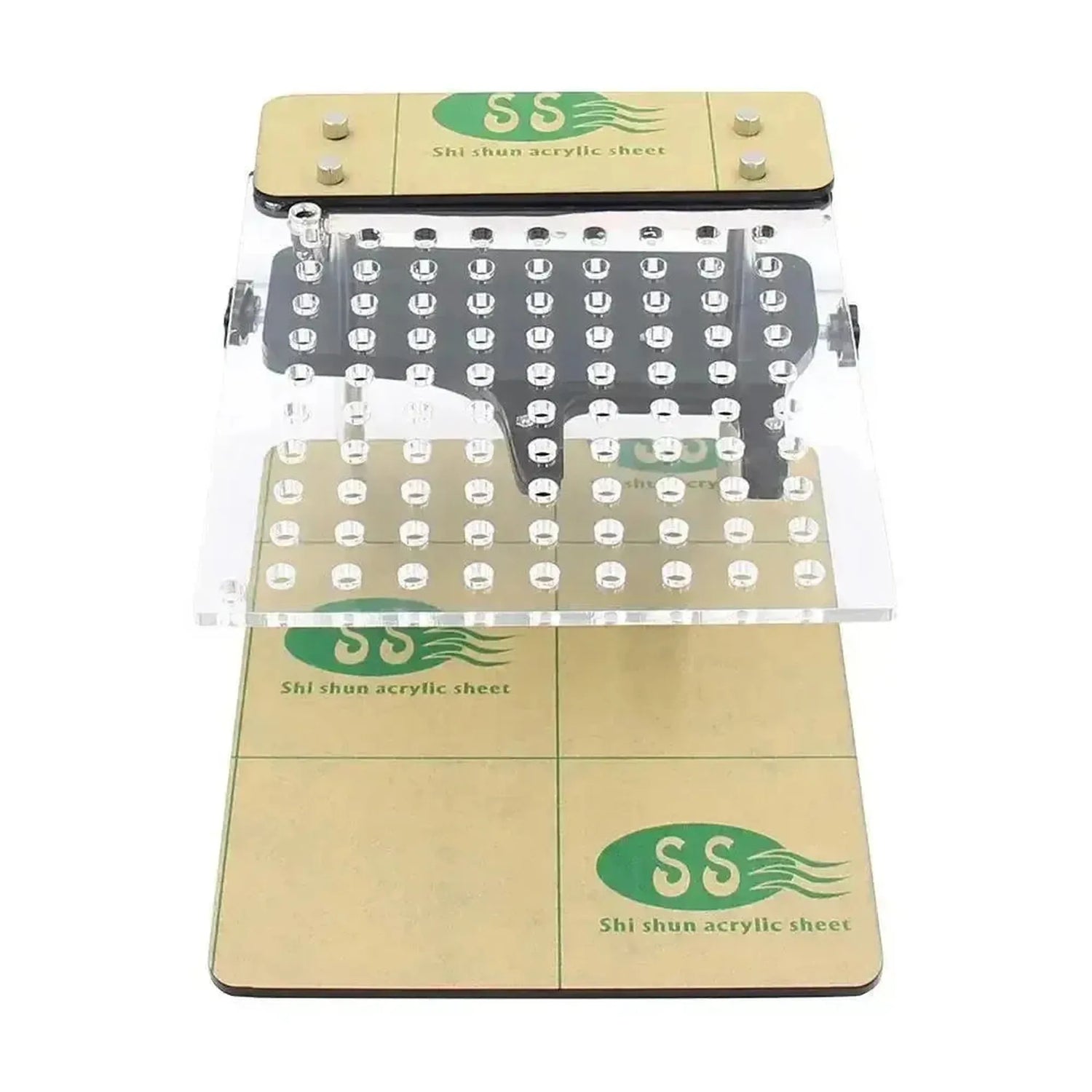

  • Genomskinlig översta platta: Du ser kontaktpunkterna genom plattan.
  • Universell: Passar vanliga BDM-programmerare.
  • Egen kabel per sond: Varje sond har en egen anslutningskabel till programmeraren.

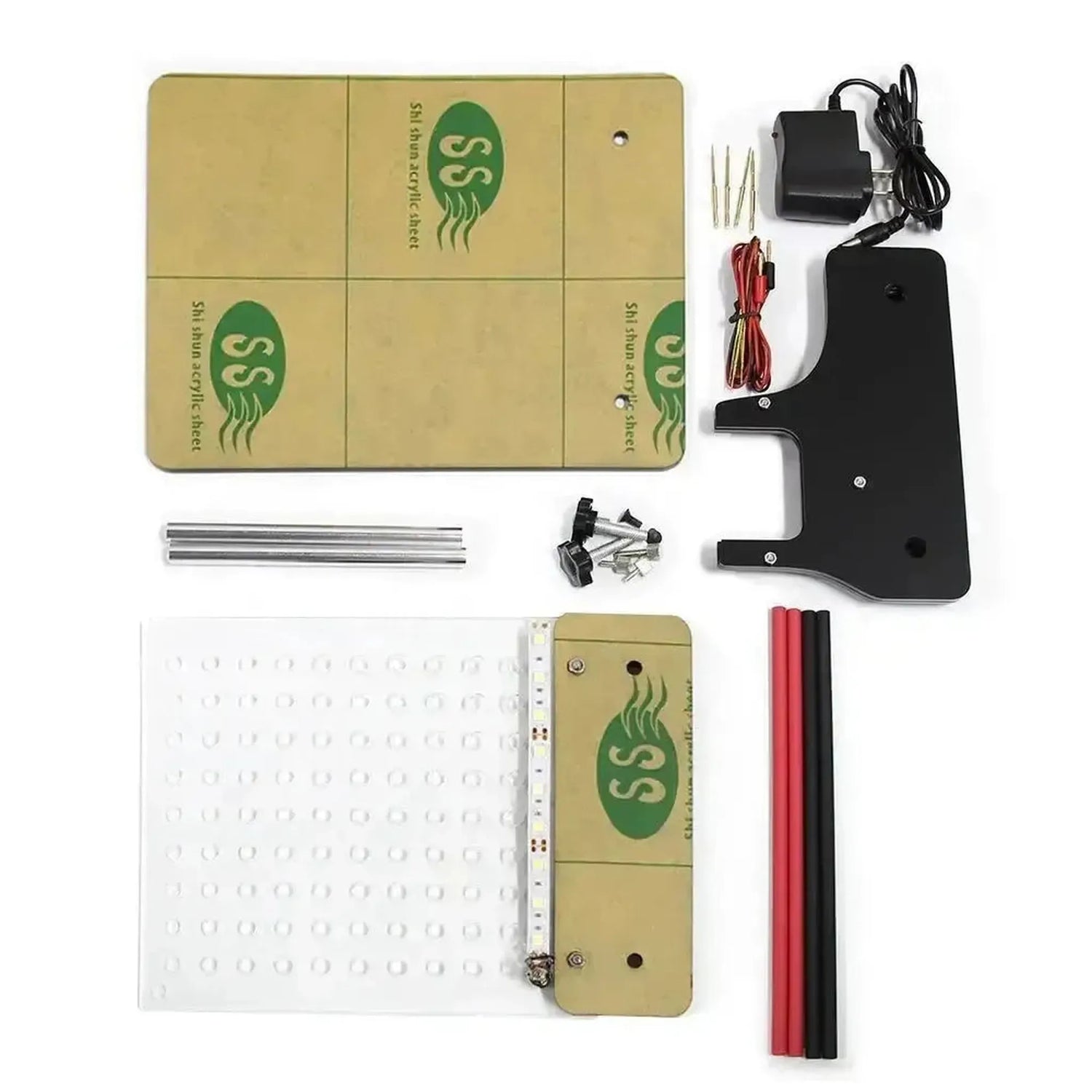

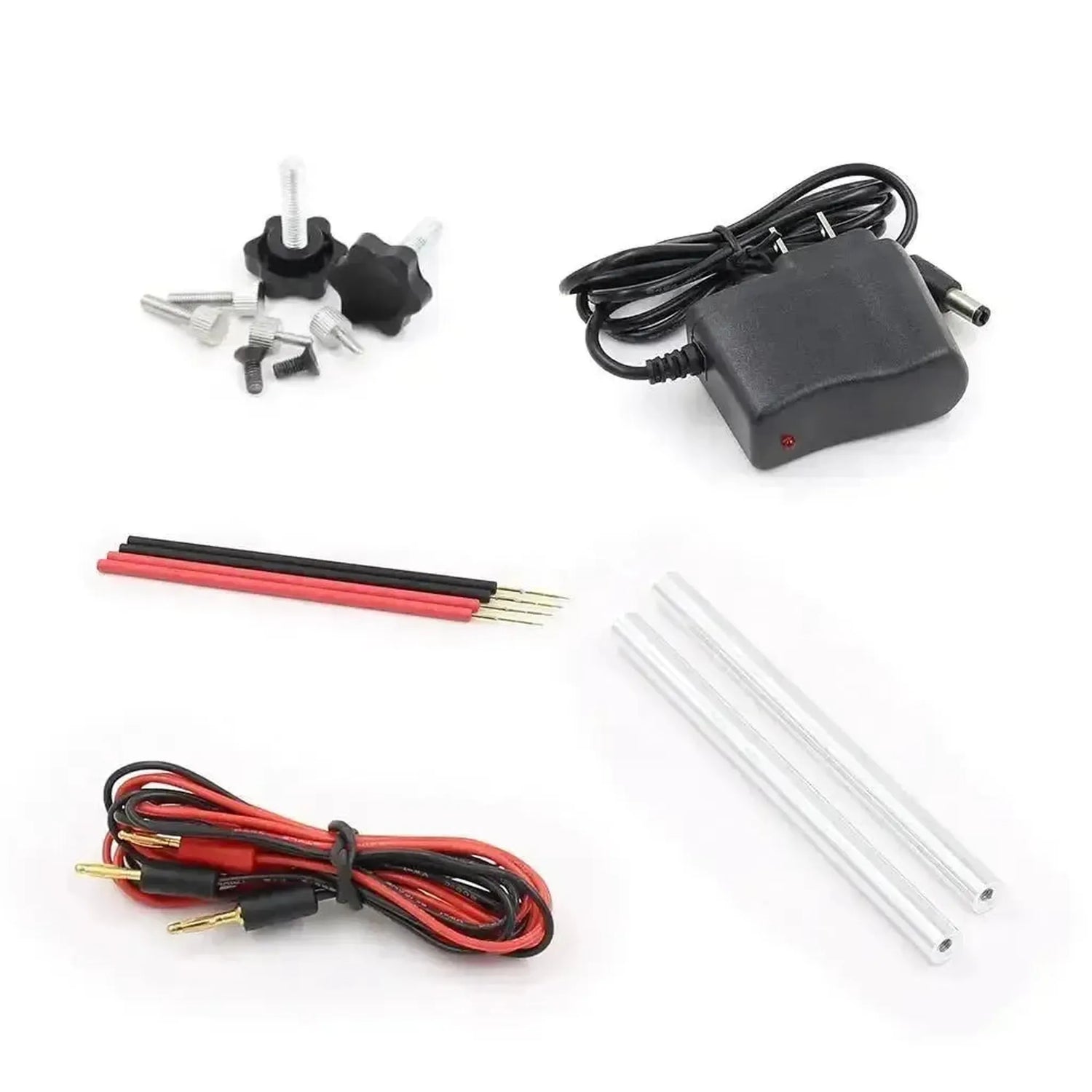

Förpackningens innehåll

  • 1x BDM-ram med LED-belysning
  • 4x Programmeringssonder
  • 4x Anslutningskablar för sonderna
💡
Bra att veta: Ha ECU:ns pinout klar innan du börjar och kontrollera varje sond med en lupp eller LED-belysningen. En sond som står bredvid kontakten ger läsfel eller kan skada kretskortet.

Tekniska specifikationer

Allmänt

Produktens tillverkare eller märke.Märke
AsTools
Anger om det är en komplett BDM-ram eller en uppsättning separata adaptrar. Så ser Ni vad som ytterligare behövs.Produkttyp
BDM-ram

Anslutning

På vilka sätt styrenheten kan läsas av på arbetsbänken. Fler metoder innebär att Ni kan hantera fler typer av ECU.Arbetsmetoder
  • BDM
  • JTAG

Ram

Anger om ramen har egen belysning. Då syns de små kontaktpunkterna på kretskortet bättre.Inbyggd belysning
Vilken spänning ramens belysning arbetar med.Strömförsörjning belysning
12 V
Vilket material ramens ovansida är gjord av. En genomskinlig platta låter Er se ECU under arbetets gång.Överplatta
Genomskinlig akryl

Övriga specifikationer

Belysning
Inbyggd LED
Sonder
4, justerbara, var och en med egen kabel
Lämplig för
KESS, K-TAG, FGTech Galletto, BDM100, CMD och liknande BDM-programmerare
Användning
Läsning, programmering, kloning och dataåterställning av ECU
Vikt
Ca 0,8 kg
