Cojali | SKU: 2260113

Cojali (2260113) | Wabco 7-polig EBS (ISO 7638) spiralkabel | Trailer

Name: Cojali (2260113) | Wabco 7-polig EBS (ISO 7638) spiralkabel | Trailer
Brand: Cojali
SKU: 2260113
Price: 84.95 EUR
Availability: InStock

€84,95 inkl.

€70,21 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

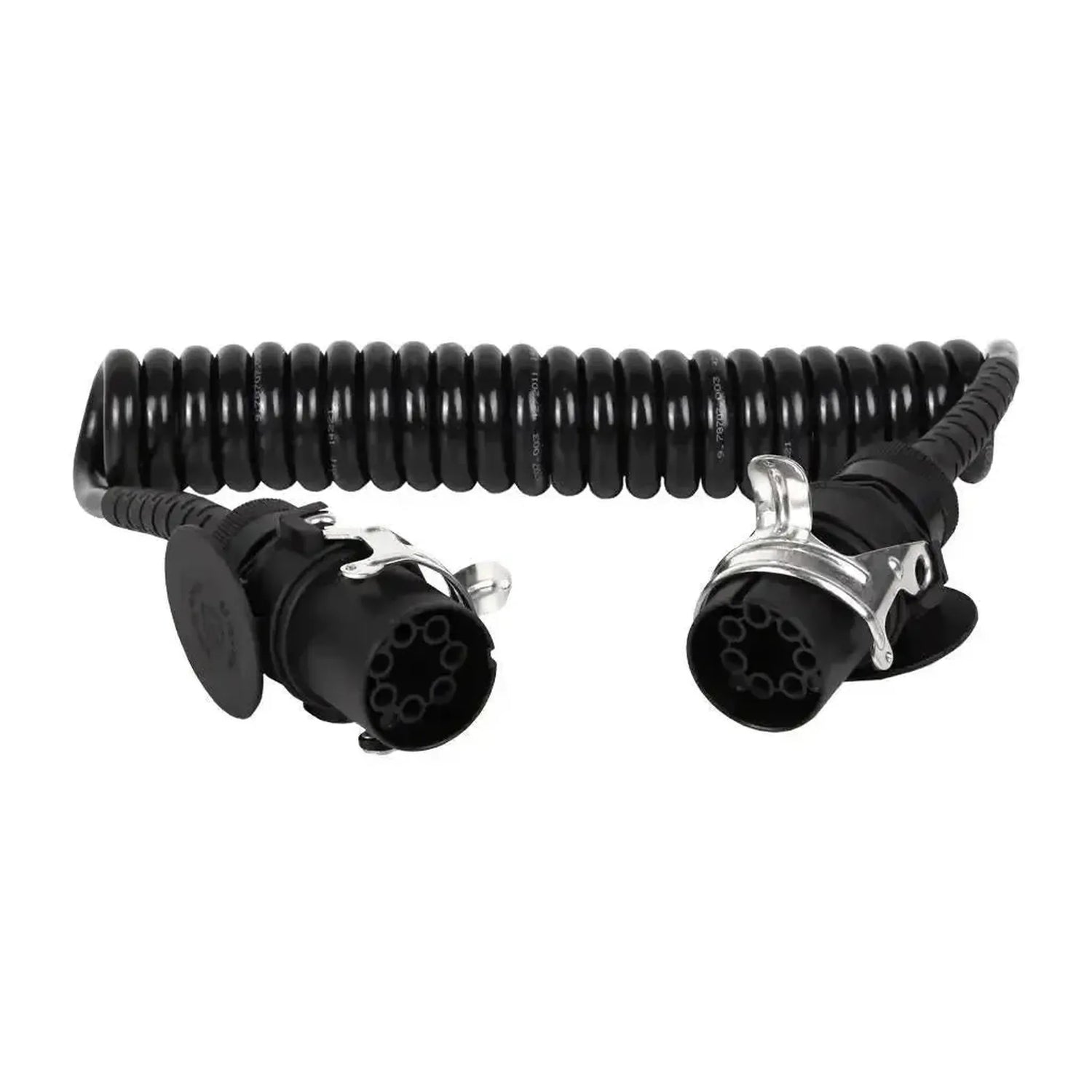

Cojali 2260113 är en spiralkabel med en 7-polig kontakt enligt ISO 7638 i båda ändar, anslutningen för EBS/ABS på släpvagnen. Alla sju stiften är kopplade ett till ett.

Enligt standarden ISO 7638 överförs strömförsörjningen för reglerventilerna, strömförsörjningen för elektroniken, ABS-felsignalen och CAN-anslutningen för EBS och ABS. Cojali anger WABCO 4460082430 som OE-referens. I Cojalis katalog finns kabeln även som tillvalskabel för Jaltest PTE.

FÖRDELAR

✔Likvärdig med WABCO 4460082430, så att en sliten originalkabel kan ersättas direkt.

✔Överför CAN-signalerna för EBS och ABS, som inte överförs via de 15-poliga och 7-poliga belysningskablarna.

✔Alla sju stiften är kopplade ett till ett, så kabeln fungerar med alla ISO 7638-anslutningar.

✔Med en maximal längd på 4,0 m och en arbetstemperatur på -40 till 80 °C är kabeln lämpad för dagligt bruk utomhus.

ATT TÄNKA PÅ

✕Kabeln står endast för bromssystemanslutningen; för belysning behöver ni dessutom en 15-polig eller 7-polig kabel.

✕För en släpvagn med endast en 24S-anslutning är 2260105 rätt kabel.

✕En dålig jordanslutning på stift 3 eller 4 ger felmeddelanden; kontrollera stiften före användning.

✕Cojali anger ingen spänning; ISO 7638 finns i en 24V- och en 12V-version med annan kodning, så kontrollera kontakten på släpvagnen.

Användningsområden och funktioner

Kabeln ansluter ISO 7638-anslutningen på dragfordonet och släpvagnen, eller används som testkabel tillsammans med Jaltest PTE.

Vad kabeln ansluter

Stift 1 och 4: Strömförsörjning och jord för reglerventilerna.
Stift 2 och 3: Strömförsörjning och jord för elektroniken.
Stift 5: ABS-felsignal.
Stift 6 och 7: CAN High och CAN Low för EBS/ABS.

Vad du kan göra

Koppling: Anslut EBS/ABS på dragfordonet och släpvagnen.
Test: Kontrollera ISO 7638 med Jaltest PTE.
Byte: Byt en sliten EBS-spiralkabel.

Så här använder du den

Kontrollera kontakterna: Kontrollera att stiften är rena och fria från korrosion.
Hitta anslutningen: Leta upp ISO 7638-uttaget på släpvagnen.
Anslutning på släpvagnssidan: Sätt i en kontakt i trailern.
Anslutning på dragfordonssidan: Sätt i den andra kontakten i dragfordonet eller PTE.
Kontrollera: Kontrollera att EBS-varningen på instrumentpanelen slocknar.

Kompatibla fordon och användningsområden

Avgörande är den 7-poliga ISO 7638-anslutningen. Cojali anger kabeln för följande märken.

Lastbilar:

DAF, Iveco, MAN, Renault och Scania: Med ISO 7638-anslutning.

Släpvagnar och påhängsvagnar:

Benalu, Kässbohrer, Kögel, Krone och Schwarzmüller: Med ISO 7638-anslutning.
SAF och Tirsan: Med ISO 7638-anslutning.

Buss:

Otokar: Med ISO 7638-anslutning.

💡

Bra att veta: Vid 24V-versionen av ISO 7638 finns en nock på ytterringen bredvid stift 5, vid 12V-versionen en nock mellan stift 3 och 4. Kontrollera på släpvagnens uttag vilken kodning ni har.

Förpackningens innehåll

1x Cojali (2260113) | Wabco 7-polig EBS (ISO 7638) Spiralkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Cojali
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Spiralkabel

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: PTE släpvagnar

Anslutningar

Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: CAN-bus
Mellan vilka temperaturer kabeln kan användas på ett säkert sätt.Arbetstemperatur: -40 till 80 °C
