Cojali | SKU: 2260104

Cojali (2260104) | 7-polig Type-N (ISO 1185) spiralkabel | Släpvagn

Name: Cojali (2260104) | 7-polig Type-N (ISO 1185) spiralkabel | Släpvagn
Brand: Cojali
SKU: 2260104
Price: 67.95 EUR
Availability: InStock

€67,95 inkl.

€56,16 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

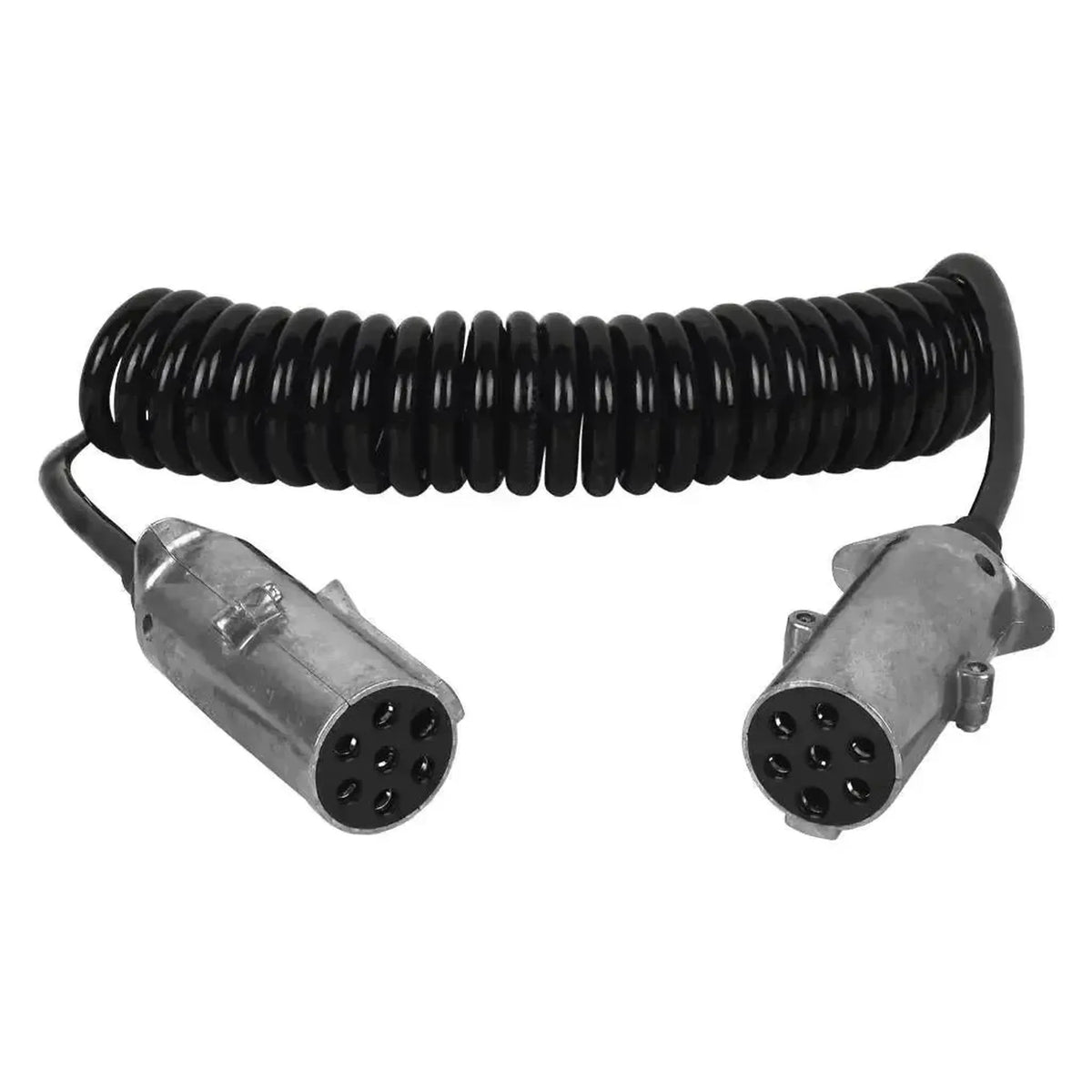

Cojali 2260104 är en 24V-spiralkabel med en 7-polig Type N-kontakt i vardera änden enligt ISO 1185. Kabeln förbinder 24N-anslutningen på dragfordonet med den på släpvagnen.

Via 24N går enligt standarden släpvagnens grundbelysning: blinkers, bromsljus och bakljus med registreringsskyltbelysning, samt styrningen av släpvagnsbromsen på stift 7. I Cojali-katalogen finns kabeln även som tillvalskabel för Jaltest PTE.

FÖRDELAR

✔Förbinder släpvagnens kompletta grundbelysning via en 7-polig anslutning.

✔Cojali anger DAF 866483 som jämförbar referens, så att du direkt kan ersätta en sliten kabel.

✔En Type N-kontakt i båda ändarna enligt standarden, så kabeln fungerar med alla 24N-uttag.

✔Den maximala längden på 4,1 m ger utrymme vid svängning av kombinationen.

ATT TÄNKA PÅ

✕Dimbakljus, backljus och extra matning går via 24S; för det är 2260105 rätt kabel.

✕För EBS/ABS-anslutningen behöver du en kabel med ISO 7638, till exempel 2260113.

✕Endast för 24V-installationer; kabeln är inte avsedd för 12V-släpvagnar.

✕Båda ändarna är Type N; för ett dragfordon med 15-polig anslutning behöver du en annan kabel.

Användningsområden och funktioner

Kabeln förbinder 24N-uttaget på dragfordon och släpvagn, eller fungerar som testkabel för Jaltest PTE.

Vad kabeln förbinder

Stift 3 och 5: Blinkers vänster och höger.
Stift 2 och 6: Bakljus vänster och höger.
Stift 4: Bromsljus.
Stift 7: Styrning av släpvagnsbroms.
Stift 1: Jord.

Vad du kan göra

Koppla ihop: Anslut dragbil och släpvagn elektriskt.
Testa: Läs av signalerna med Jaltest PTE.
Byt ut: Ersätt en sliten spiralkabel.

Så här använder du den

Kontrollera kontakterna: Kontrollera att stiften är rena och raka.
Hitta anslutningen: Leta upp 24N på dragfordonet och på släpvagnen.
Anslut på släpvagnssidan: Sätt i en kontakt i 24N på släpvagnen.
Anslut dragbilssidan: Sätt i den andra kontakten i dragbilen eller PTE.
Kontrollera funktionerna: Kontrollera blinkers, bromsljus och bakljus.

Kompatibla fordon och användningsområden

Avgörande är 7-polig Type N-anslutningen enligt ISO 1185. Kabeln passar på dragfordon och släpvagnar som båda har den anslutningen.

ISO 1185:

Dragfordon och släpvagnar med 24N-anslutning: Enligt ISO 1185.

💡

Bra att veta: Type N och Type S har båda 7 stift, men är enligt standarden utförda olika och har olika stiftbeläggning. Kontrollera på släpvagnen vilket uttag du vill ansluta; för 24S är 2260105 rätt kabel.

Förpackningsinnehåll

1x Cojali (2260104) | 7-polig Type-N (ISO 1185) spiralkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Cojali
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Spiralkabel

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 7-polig Type-N (ISO 1185)
Vid vilken systemspänning kabeln fungerar. Lastbilar och släpvagnar använder oftast 24 V.Spänning: 24 V
Mellan vilka temperaturer kabeln kan användas på ett säkert sätt.Arbetstemperatur: -40 till 80 °C

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd: 410 cm
Kabelns eller adapterns vikt.Vikt: 0,847 kg
Referensnummer: 2 260 104
