Cojali  |  SKU: 2260109

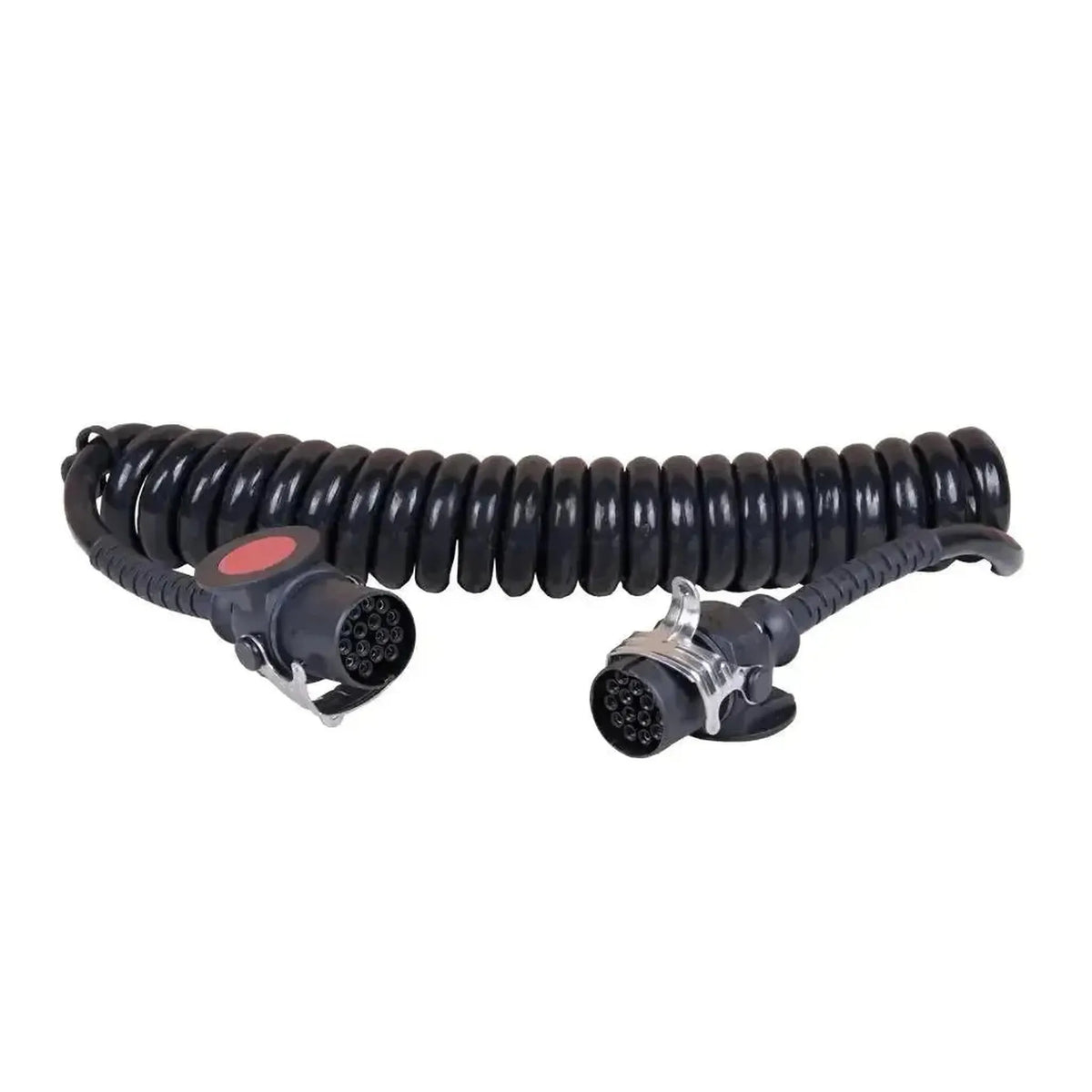

Cojali (2260109) | 15-polig Type-S/N spiralkabel | Släpvagn

€158,95 inkl.
€131,36 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

Cojali 2260109 är en 24 V spiralkabel med en 15-polig kontakt enligt ISO 12098 i vardera änden. Alla femton stift är anslutna en till en, vilket innebär att kabeln ansluter 15-polskontakten på dragfordonet direkt till den på släpvagnen.

Via 15-polsuttaget går enligt standarden belysningen, bakre dimljus, backljus, permanent matning och signaler som bromsslitage, parkeringsbroms och lyftaxel. I Cojali-katalogen finns kabeln även som tillval för Jaltest PTE.

FÖRDELAR

✔Alla femton stift är anslutna, så även signalerna för bromsslitage, parkeringsbroms och lyftaxel följer med.
✔Utan omvandling till 7-polig: En direktanslutning mellan två 15-poliga kontakter.
✔Cojali anger bland annat WABCO 4460087100 och Volvo 20730342 som jämförbara referenser.
✔Med en maximal längd på 4,5 m och en arbetstemperatur på -40 till 80 °C är kabeln lämpad för daglig användning utomhus.

ATT TÄNKA PÅ

✕CAN-stiften 14 och 15 enligt ISO 12098 är inte avsedda för EBS/ABS; för detta behöver du ISO 7638-kabeln 2260113.
✕Har släpvagnen 7-poliga kontakter 24N och 24S, välj då 2260108, 2260135 eller 2260136.
✕En 13-polig kontakt liknar 15-polskontakten men har annan stiftindelning och passar inte.
✕Endast för 24V-installationer; kabeln är inte avsedd för 12V-släpvagnar.

Användningsområden och funktioner

Kabeln ansluter 15-polskontakten på dragfordon och släpvagn, eller används som testkabel till Jaltest PTE.

Vad kabeln ansluter

  • Stift 1 till 3: Blinkers och bakre dimljus.
  • Stift 5 till 8: Baklyktor, bromsljus, backljus.
  • Stift 9: Permanent +24 V.
  • Stift 10 till 12: Bromsslitage, parkeringsbroms och lyftaxel.
  • Stift 14 och 15: CAN, inte för EBS/ABS.
  • Stift 4 och 13: Jord.

Vad du kan göra

  • Koppla ihop: Anslut dragbil och släpvagn elektriskt.
  • Testa: Läs av signalerna med Jaltest PTE.
  • Byt ut: Ersätt en sliten spiralkabel.

So använder du den

  1. Kontrollera kontakterna: Kontrollera att stiften är rena och raka.
  2. Hitta anslutningen: Leta upp 15-polig uttag på släpvagnen.
  3. Anslut släpvagnssidan: Sätt i en kontakt i släpvagnen.
  4. Anslut dragbilssidan: Sätt i den andra kontakten i dragbilen eller PTE.
  5. Kontrollera funktionerna: Kontrollera belysning och signaler för varje funktion.

Kompatibla fordon och användningsområden

Avgörande är 15-polskontakten enligt ISO 12098 i båda ändar. Kabeln passar på dragfordon och släpvagnar som båda har den anslutningen.

ISO 12098:

  • Dragfordon och släpvagnar med 15-polig kontakt: Enligt ISO 12098.
💡
Bra att veta: Du känner igen 15-polskontakten på det runda höljet med femton stift. Räkna stiften innan du beställer, eftersom 13-polsutförandet liknar den men har en annan indelning.

Förpackningens innehåll

  • 1x Cojali (2260109) | 15-polig Type-S/N spiralkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Cojali
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Spiralkabel

Anslutningar

Vid vilken systemspänning kabeln fungerar. Lastbilar och släpvagnar använder oftast 24 V.Spänning
24 V
Mellan vilka temperaturer kabeln kan användas på ett säkert sätt.Arbetstemperatur
-40 till 80 °C

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
450 cm
Kabelns eller adapterns vikt.Vikt
2,17 kg
Referensnummer
2 260 109

Övriga specifikationer

Användning
Anslutning 15-polig kontakt dragfordon och släpvagn
Anslutning dragfordonssida
15-polig ISO 12098 (hane)
Anslutning släpvagnssida
15-polig ISO 12098 (hane)
Standard
ISO 12098
