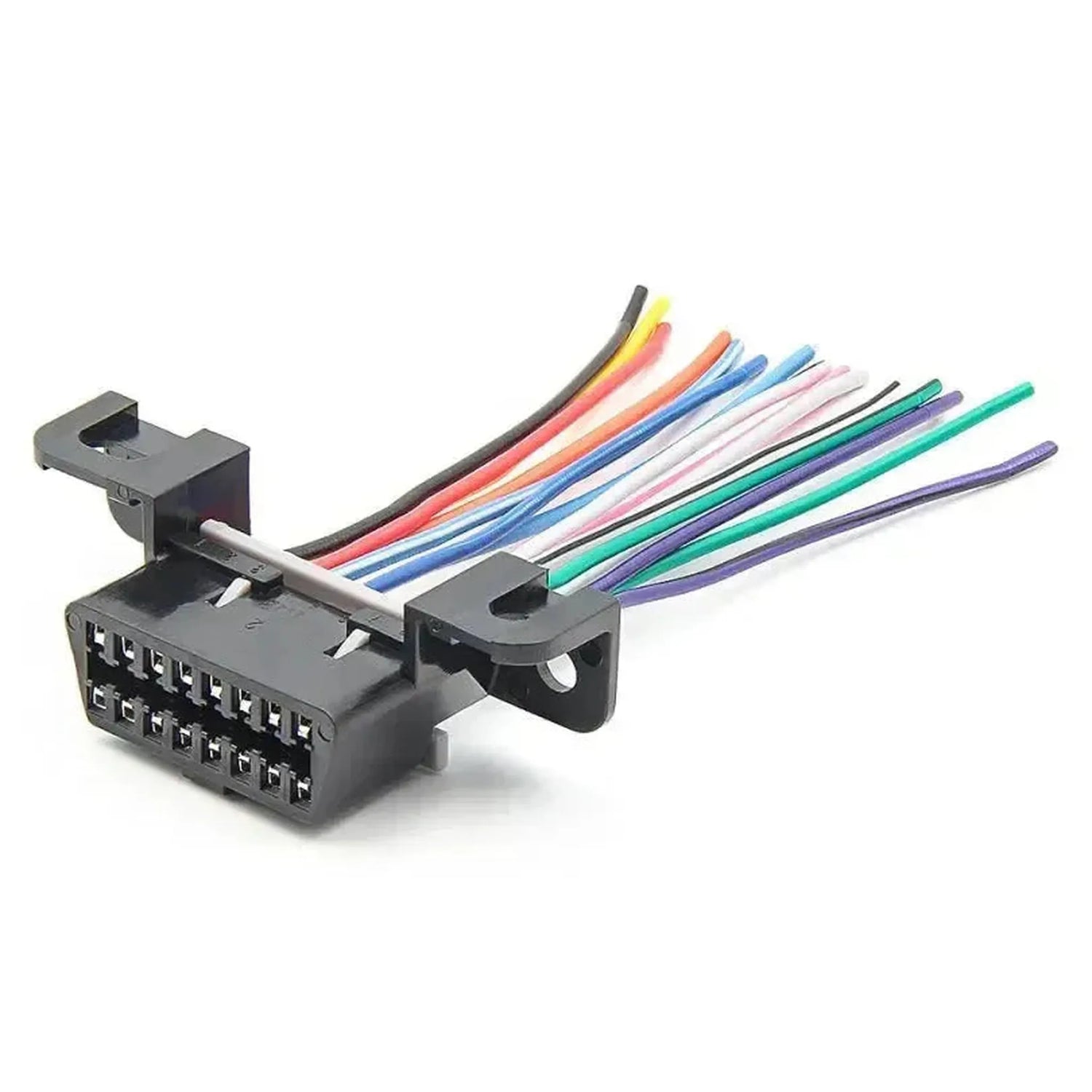

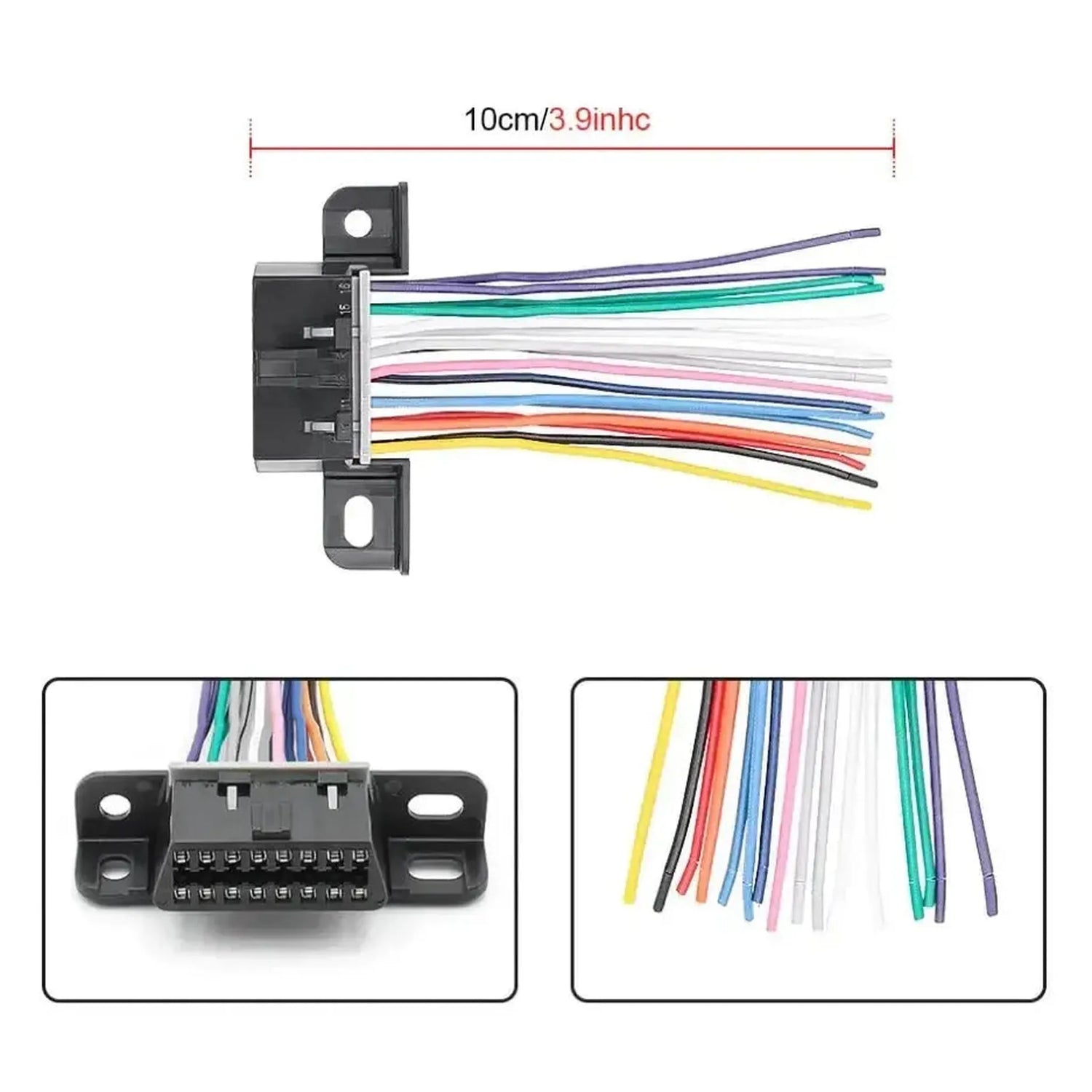

16-polig OBD2-uttaget är en hona-J1962-kontakt med en kort kabelbunt på 10 cm som avslutas i 16 lösa, öppna ledningsändar. Denna komponent är avsedd för att skapa anpassad ledningsdraget, utföra reparationer eller byta ut en skadad diagnostikport i ett fordon. Den korta kabellängden är idealisk för kompakta installationer i begränsat utrymme.
Med de öppna ledningsändarna erbjuder denna produkt flexibilitet vid installationen, vilket gör att varje stift kan anslutas separat till fordonets motsvarande system, såsom CAN-bussen, K-line, strömförsörjning och jord. Kontakten är utrustad med integrerade monteringsbeslag med skruvhål, vilket möjliggör en stabil och säker installation i en instrumentpanel eller panel.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpning och funktionalitet
Denna OBD2-kontakt utgör en grund för att skapa en anpassad diagnostikanslutning eller för att reparera en skadad port.
- Anpassad installation: Möjliggör integrering av en OBD2-port i projektfordon, tävlingsbilar eller äldre fordon som utrustas med en modern ECU.
- Reparation: Fungerar som en ersättningsdel för en skadad, sliten eller korroderad original OBD2-port.
- Testuppställningar: Lämplig för inmontering i testbankar, simulatorer eller prototyper där ett OBD2-gränssnitt krävs.
- Flexibelt ledningsdraget: De 16 öppna ledningsändarna kan anslutas till fordonets elsystem enligt kraven för en specifik tillämpning eller diagnostikprotokoll.

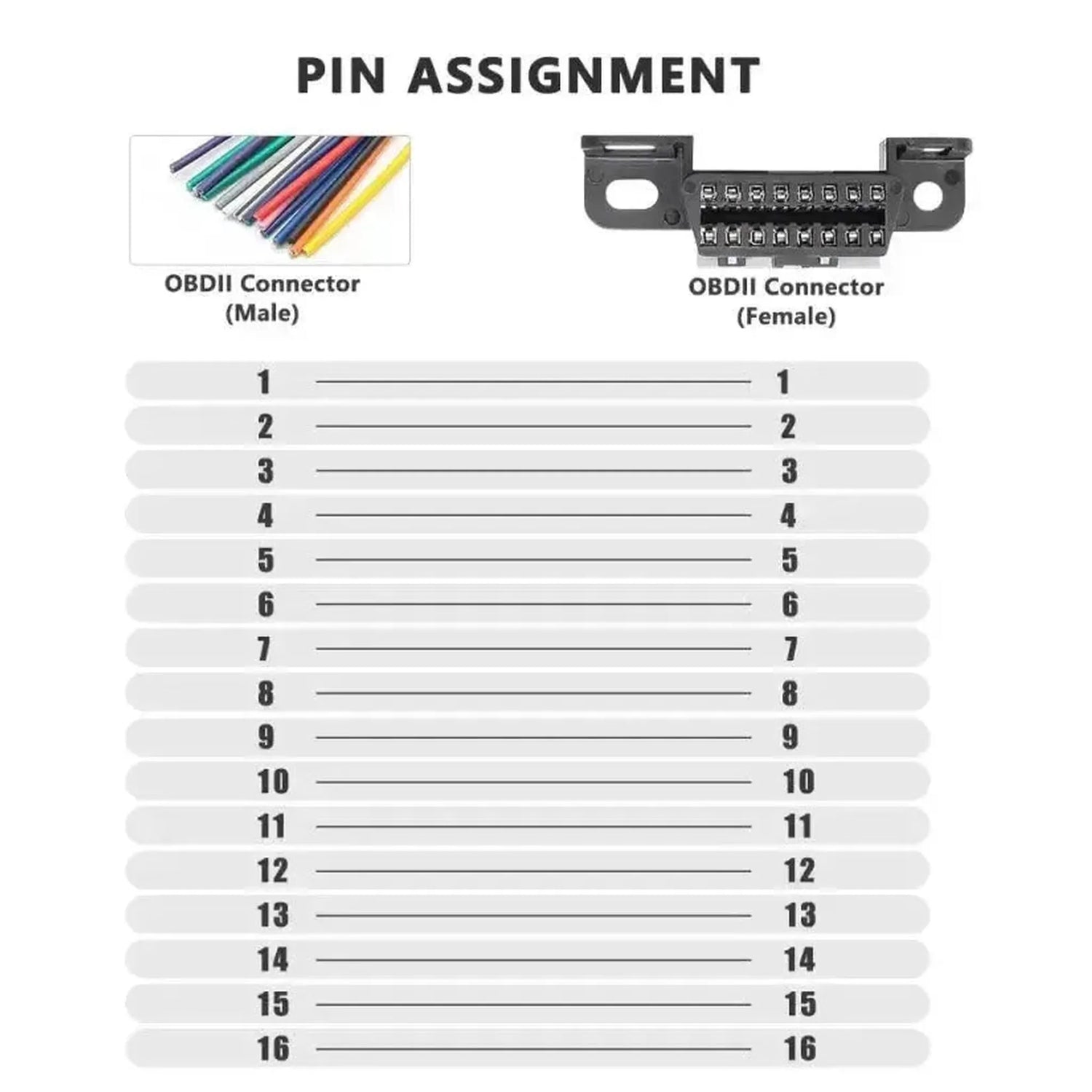

Standard OBD2-stiftbelegning (referens)
16-polig J1962-kontakten har en standardiserad stiftbelegning för kommunikations- och strömledningar. De återstående stiften fylls i enligt märkesspecifikation.
- Stift 4: Chassijord
- Stift 5: Signaljord
- Stift 6: CAN-High (ISO 15765-4, SAE J-2284)
- Stift 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
- Stift 10: J1850 Bus- (SAE J1850 PWM/VPW)
- Stift 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Stift 15: L-Line (ISO 9141-2, valfritt)
- Stift 16: Batteri +12 V (permanent strömförsörjning)
- Stiften 1, 3, 8, 9, 11, 12 och 13: Tillgängliga för märkesspecifika funktioner (varierar beroende på tillverkare)
Kompatibla fordon
Denna produkt är en universell komponent och är inte specifik för ett visst märke eller modell. Den är utformad för anpassade installationer och reparationer inom ett brett spektrum av tillämpningar, inklusive:
- Personbilar
- Lätta kommersiella fordon
- Projektfordon och kitcars
- Testbankar och simulatorer
- Gör-det-själv elektronikprojekt
Innehåll i förpackningen
- 1x 16-polig OBD2-uttag (hona) — 16 öppna ledningsändar (10 cm)
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Anslutning 1 | 16-polig OBD2 (J1962) hona |
| Anslutning 2 | 16x öppna ledningsändar |
| Kabelets längd | Ca 10 cm |
| Montering | Integrerade monteringsbeslag med skruvhål |
| Protokoll som stöds | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
