Topdon Phoenix Max | Diagnosverktyg | Personbil

Toepassingen en functionaliteiten

De Phoenix Max is bedoeld voor werkplaatsen die dagelijks diagnose, codering, programmering en onderhoud doen. Met 3,18 kg is het een toestel voor de werkbank of de kar. Hieronder staat wat het toestel kan.

Diagnosefuncties

• AutoVIN en VIN-scan: De auto herkennen, ook via de camera.

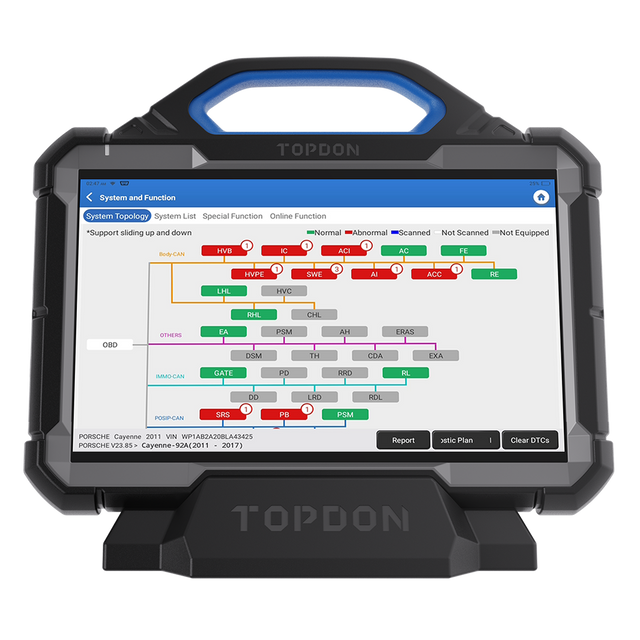

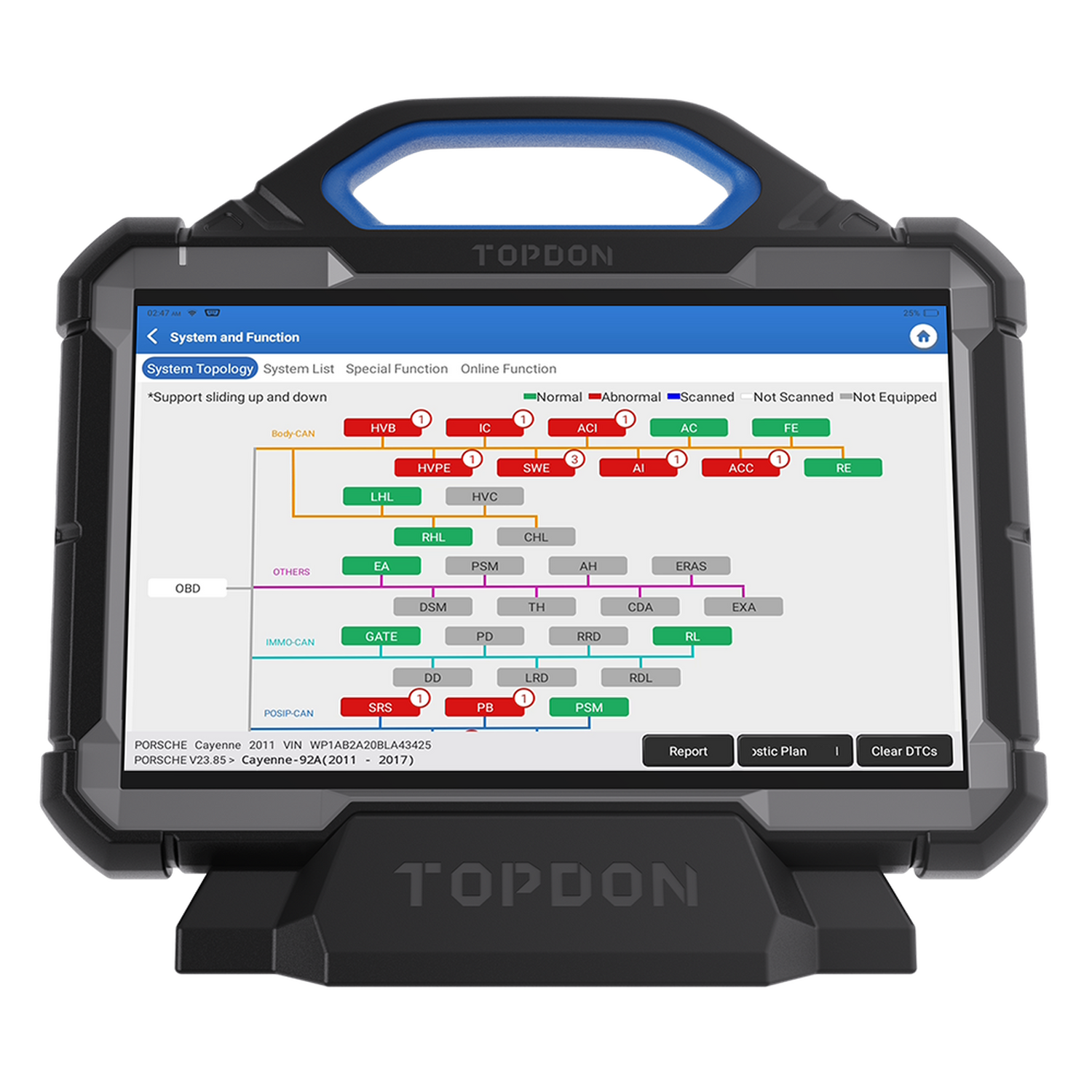

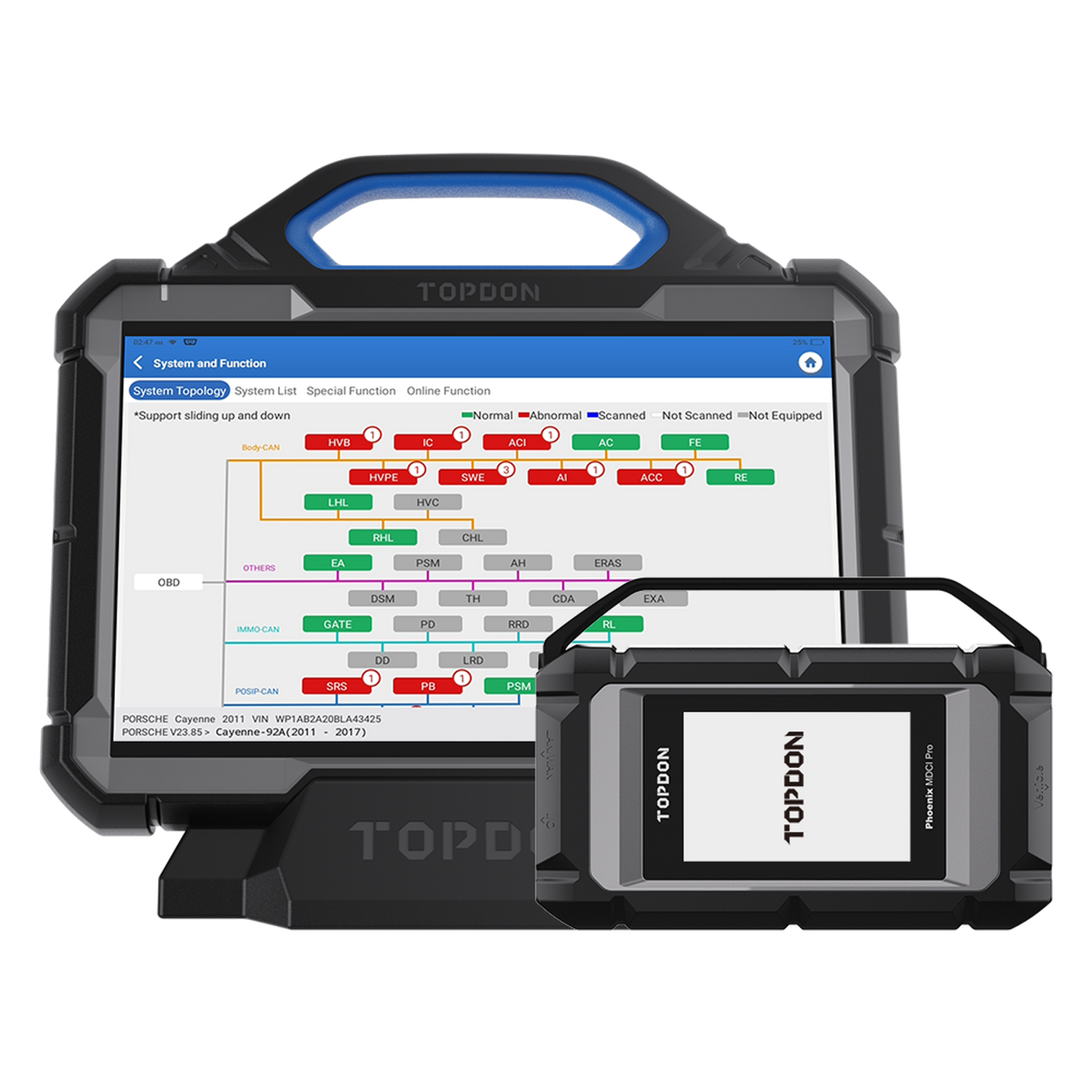

• Topologie: Alle regeleenheden en bussen in één schema.
• Foutcodes: Lezen en wissen per module of in één keer.
• Live data: Als getal of grafiek; opnemen en terugkijken.
• Actuatortests: Onderdelen aansturen om ze te testen.
• ECU-informatie: Onderdeelnummer en software-versie uitlezen.

Scanmethoden

• Snelle scan: Een kort gezondheidsoverzicht van de auto.
• Volledige scan: Elk systeem afzonderlijk doorlopen.
• Gerichte scan: Eén gekozen regeleenheid openen.
• OBD2: Alle wettelijke OBD-functies.

Software

• Diagnoserapport: Rapport met uw bedrijfsgegevens, op te slaan en te delen.
• Historie: Eerdere sessies per voertuig bewaren.
• Hulp op afstand: Een technicus kijkt mee via Remote Desk.
• Feedback: Testverslagen doorsturen naar Topdon.

Zo gebruikt u hem

1. Activeren: Registreer het toestel met de activeringscode en werk het via WiFi bij.
2. Aansluiten: Sluit de MDCI Pro aan op de OBD-poort.
3. Verbinden: Verbind de MDCI Pro via WiFi of USB met de tablet.
4. Voertuig herkennen: Laat AutoVIN de auto herkennen en bekijk de topologie.
5. Herstellen: Gebruik live data, tests, servicefuncties en programmering.

Service en onderhoudsfuncties

Topdon noemt 41 servicefuncties. Hieronder staan de functies per groep. Welke functie bij welk model werkt, verschilt per merk, model en bouwjaar.

Motor en transmissie

• Olie reset: Het onderhoudsinterval terugzetten.
• Gasklep (ETS): De gasklep inleren na reiniging of vervanging.
• Injectorcodering: De code van nieuwe injectoren in de ECU zetten.
• Krukassensor: De krukastandkrans inleren.
• Cilinderbalans: De bijdrage per cilinder meten.
• Lucht-brandstof (A/F): De brandstofcorrecties resetten.
• Versnellingsbak: De automaat opnieuw laten leren.
• Start/stop: Het start/stop-systeem in- of uitschakelen.
• Koelsysteem: Ontluchten via de elektrische waterpomp.

Uitlaat en emissie

• DPF: Regeneratie starten en waarden resetten.
• GPF: Het benzineroetfilter regenereren.
• AdBlue (SCR): Het systeem resetten na bijvullen of vervanging.
• EGR: De EGR-klep inleren na reiniging of vervanging.
• NOx-sensor: De sensor resetten na vervanging.

Remmen en onderstel

• EPB: De remklauwen in servicestand zetten.
• ABS ontluchten: Lucht uit het ABS-blok verwijderen.
• Stuurhoeksensor (SAS): De sensor kalibreren na uitlijnen.
• Luchtvering: De rijhoogte en hoogtesensoren kalibreren.
• TPMS: Het bandenspanningssysteem resetten.
• Bandenmaat: De bandenmaat in de ECU vastleggen.
• Adaptieve cruise control: Een nieuwe ACC-module aanmelden.

Elektrisch systeem

• Accuregistratie (BMS): Een nieuwe accu aanmelden met type en capaciteit.
• IMMO: Sleutels inleren en de ECU op de auto afstemmen.
• IMMO PROG: Chip-, EEPROM- en MCU-werk; T-Ninja Box nodig.
• Airbag (SRS): Crashdata en foutcodes wissen na reparatie.
• Kilometerstand: De stand overzetten na vervanging van het dashboard.
• Motorhoek (EV): De rotorhoek van de elektromotor kalibreren.
• Hoogvoltaccu: De accu van hybride en EV uitlezen.
• Transportmodus: De transportmodus uitschakelen.

Comfort

• Schuifdak: Het schuifdak initialiseren en instellen.
• Koplampen (AFS): Adaptieve koplampen kalibreren.
• Ramen: De eindposities en knelbeveiliging inleren.
• Stoelen: Geheugenstoelen inleren na vervanging.
• Airco: De kleppen opnieuw inleren.
• Taal: De taal van het voertuig wijzigen.

Speciale functies en mogelijkheden

Programmeren en coderen volgens Topdon:

• Online programmeren: Mercedes-Benz, BMW, VW-groep, Porsche, JLR, Renault, Nissan, Subaru, Hyundai.
• Online codering: Mercedes-Benz (SCN), BMW, VW-groep, Porsche en Renault.
• Offline programmeren: Ford, Mazda, Opel en Vauxhall.
• VAG-functies: Parametrering, FFS-activering, kalibratie en begeleide functies.
• Verborgen functies: Onder meer Mercedes-Benz, BMW, VW-groep, Porsche, Toyota, Honda.
• Reparatiegegevens: Mercedes-Benz, BMW, VW/Audi en Porsche vanaf 2011.

Toegang en verbinding:

• FCA Secure Gateway: Toegang tot beveiligde FCA-modellen met een aparte autorisatie.
• Voorwaarden: Een actieve software-licentie en een stabiele internetverbinding.
• Protocollen: J2534, DoIP, CAN FD, D-PDU en RP1210 via de MDCI Pro.
• HDMI: Het beeld op een grote monitor tonen.

Ondersteunde voertuigmerken

Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. De dekking verschilt per functie; controleer vooraf of uw model en de gewenste functie erin staan.

Merken voor diagnose

Topdon noemt meer dan 200 merken.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, MINI, Opel, PAZ, Peugeot, Porsche, Renault, Rolls-Royce, Rover, Saab, Seat, SeAZ, Škoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Aziatisch: Acura, Ashok Leyland, Daewoo, Daihatsu, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Renault Samsung, Saipa, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln, Tesla
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Changhe Suzuki, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors, Hafei, Haima, JAC, Jinlong, JMC, Joylong, Karry, Leopaard, Lifan, Maxus, MG, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

Topdon werkt de dekking met elke software-update bij.

Licentie-informatie

Bij aanschaf via AsTools krijgt u 2 jaar software-updates.

• Bij aanschaf: Activeer het toestel en werk het via WiFi volledig bij.
• De eerste 2 jaar: Nieuwe modellen, functies en correcties.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Na 2 jaar: Het toestel blijft werken met de geïnstalleerde software, zonder nieuwe updates.
• Online functies: Programmeren en gateway-toegang vragen een actieve licentie.
• HD-software: Koopt u de HD-software erbij, dan geeft Topdon daarop 1 jaar updates.
• Verlengen: Met de Topdon Phoenix Max update-licentie, los verkrijgbaar in onze webshop.

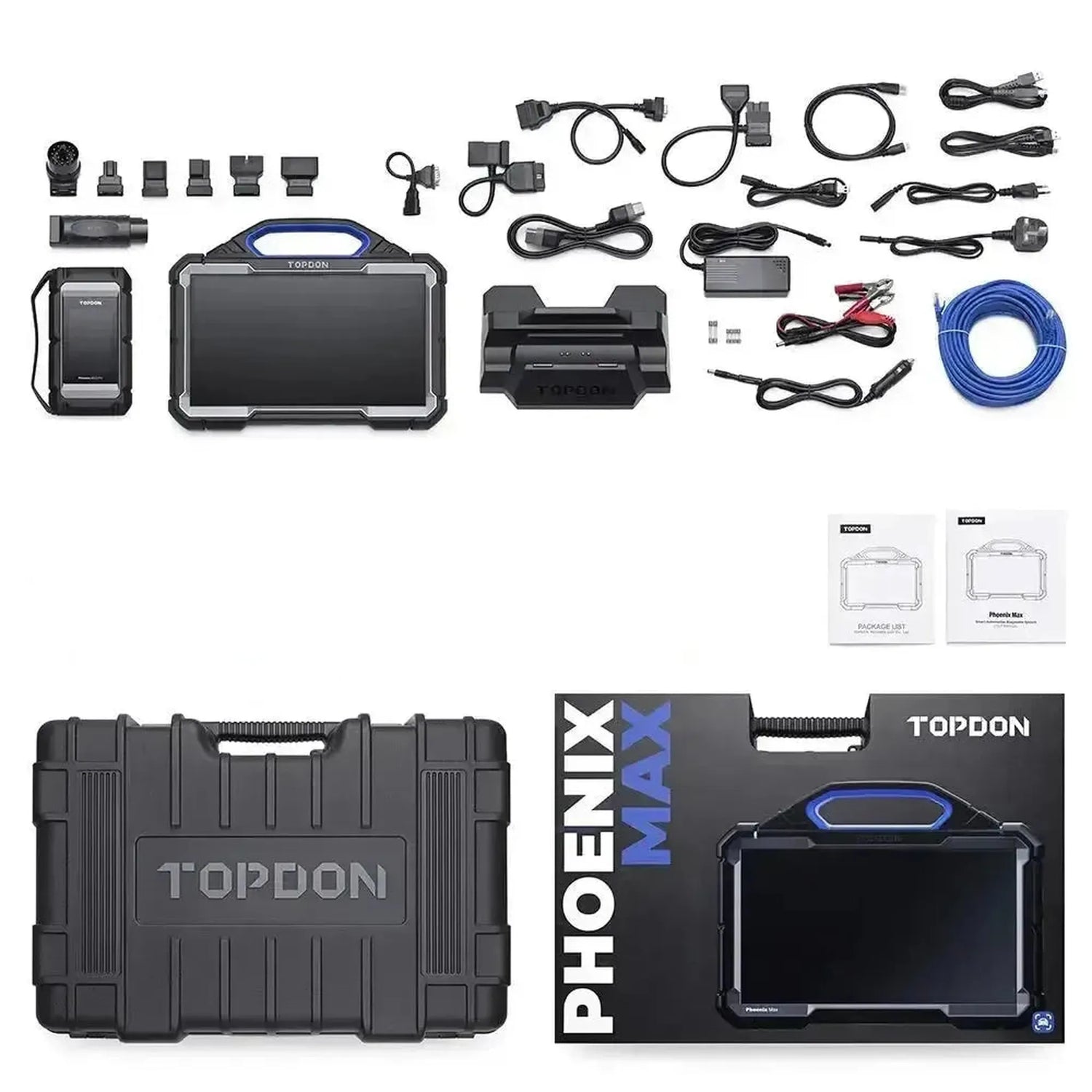

Verpakkingsinhoud

• 1x Topdon Phoenix Max-tablet
• 1x Dockingstation
• 1x Phoenix MDCI Pro
• 1x Hoofddiagnosekabel MDCI Pro
• 1x Accuklemkabel
• 1x Sigarettenaansteker-kabel
• 1x USB-A-naar-USB-B-kabel
• 1x USB-A-naar-USB-C-kabel
• 1x Ethernetkabel
• 1x Mini-HDMI-naar-HDMI-kabel
• 1x 3-in-1-lader
• 1x Laadkabel
• 3x Netsnoer (EU, UK, US)
• 1x OBD1-adapter
• 11x Adapter zonder 16-pins aansluiting (BZ-38, TA-17, TA-22, B-20, HA-3, G/V-12, CR-6, NN-14+16, M/H-12+16, FT-3 en een losse adapter)
• 4x Zekering 5 x 20 mm
• 2x Zekering 6 x 30 mm
• 1x BMW F-chassis programmeerkabel
• 1x USB-naar-LAN-adapter
• 1x Handleiding
• 1x Wachtwoordbrief

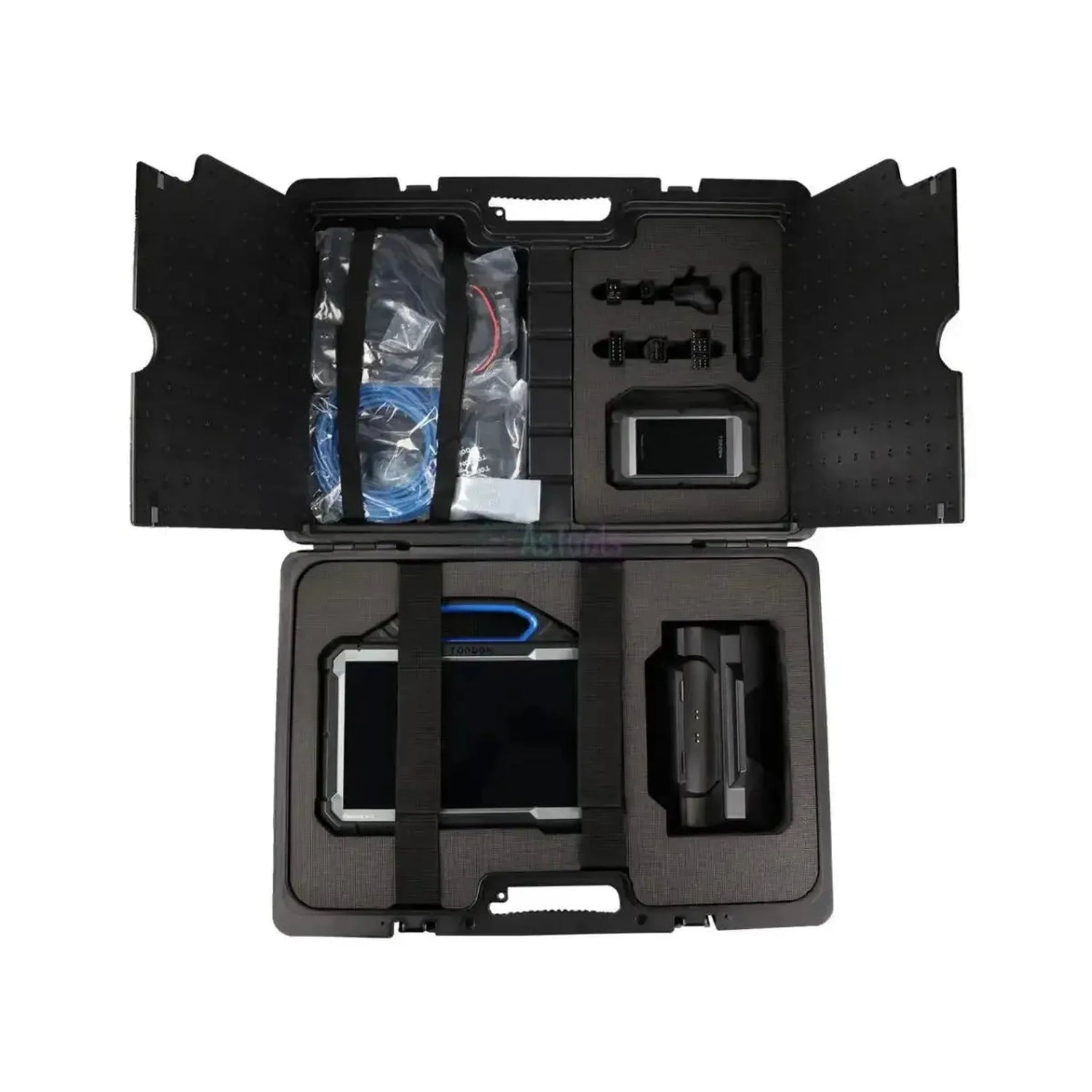

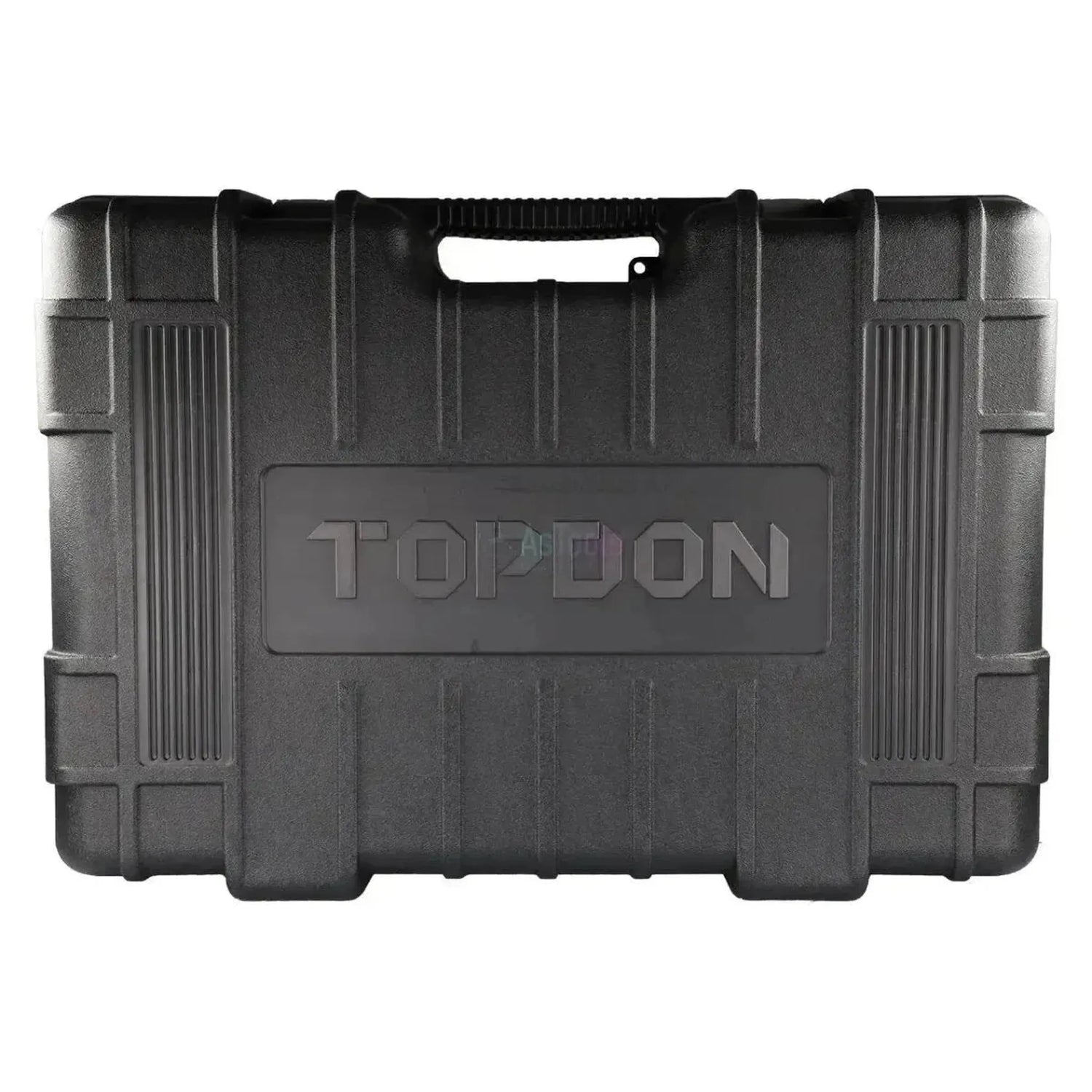

• 1x Opbergkoffer
