OBDSTAR | SKU: M074

OBDSTAR (M074) | Yanmar 3-polig OBD – 16-polig OBD2-adapterkabel | Förbränningsmotor

Name: OBDSTAR (M074) | Yanmar 3-polig OBD – 16-polig OBD2-adapterkabel | Förbränningsmotor
Brand: OBDSTAR
SKU: M074
Price: 27.95 EUR
Availability: InStock

€27,95 inkl.

€23,10 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

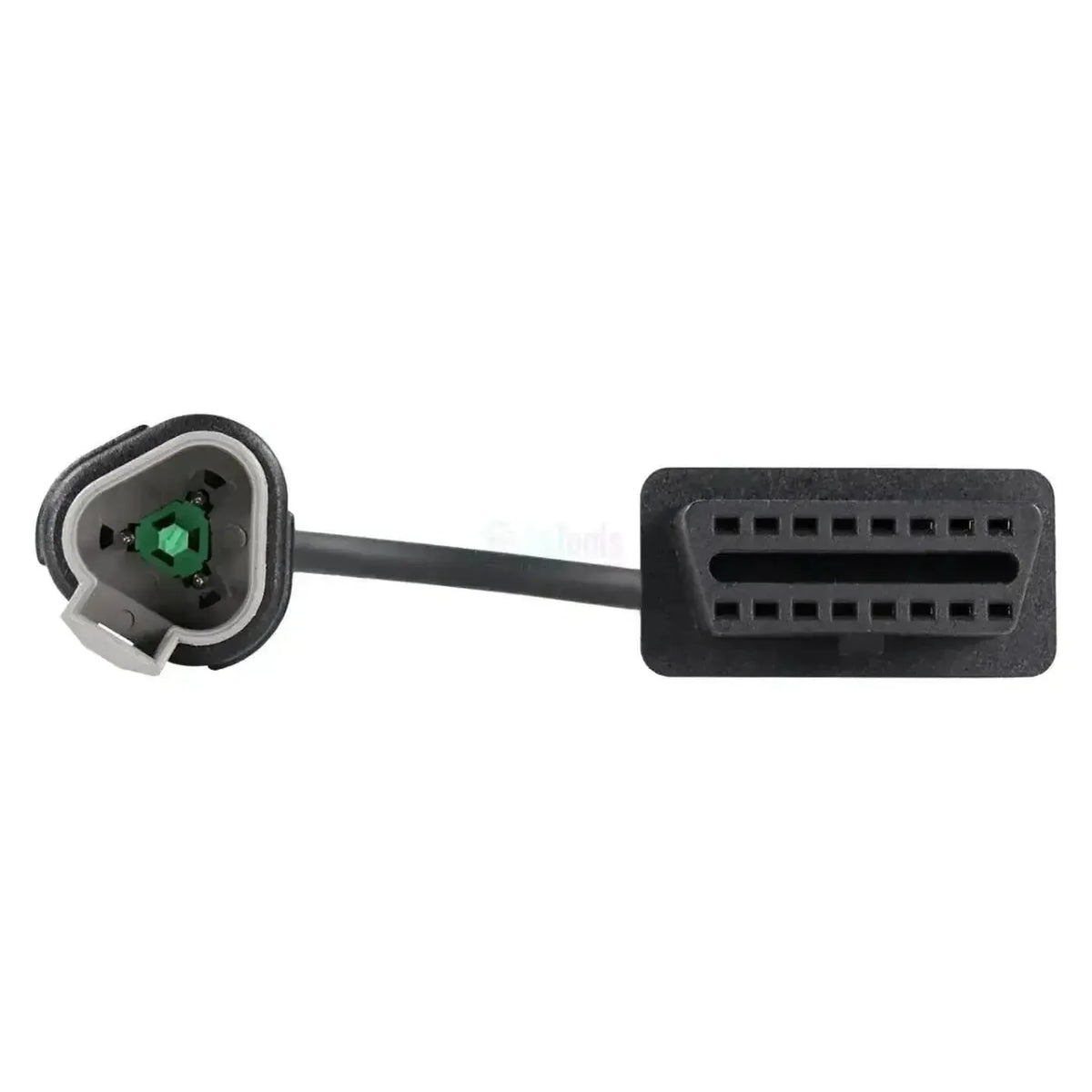

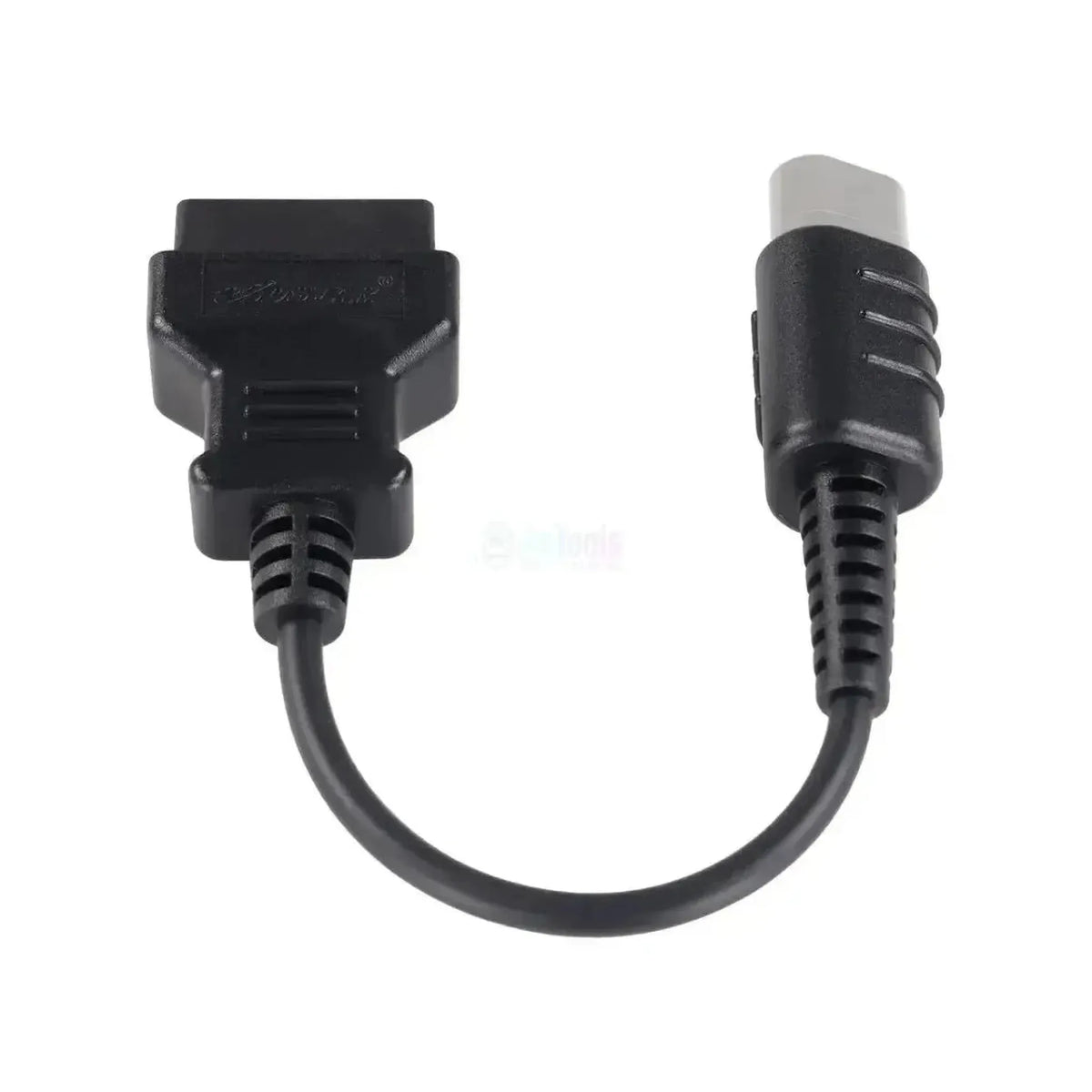

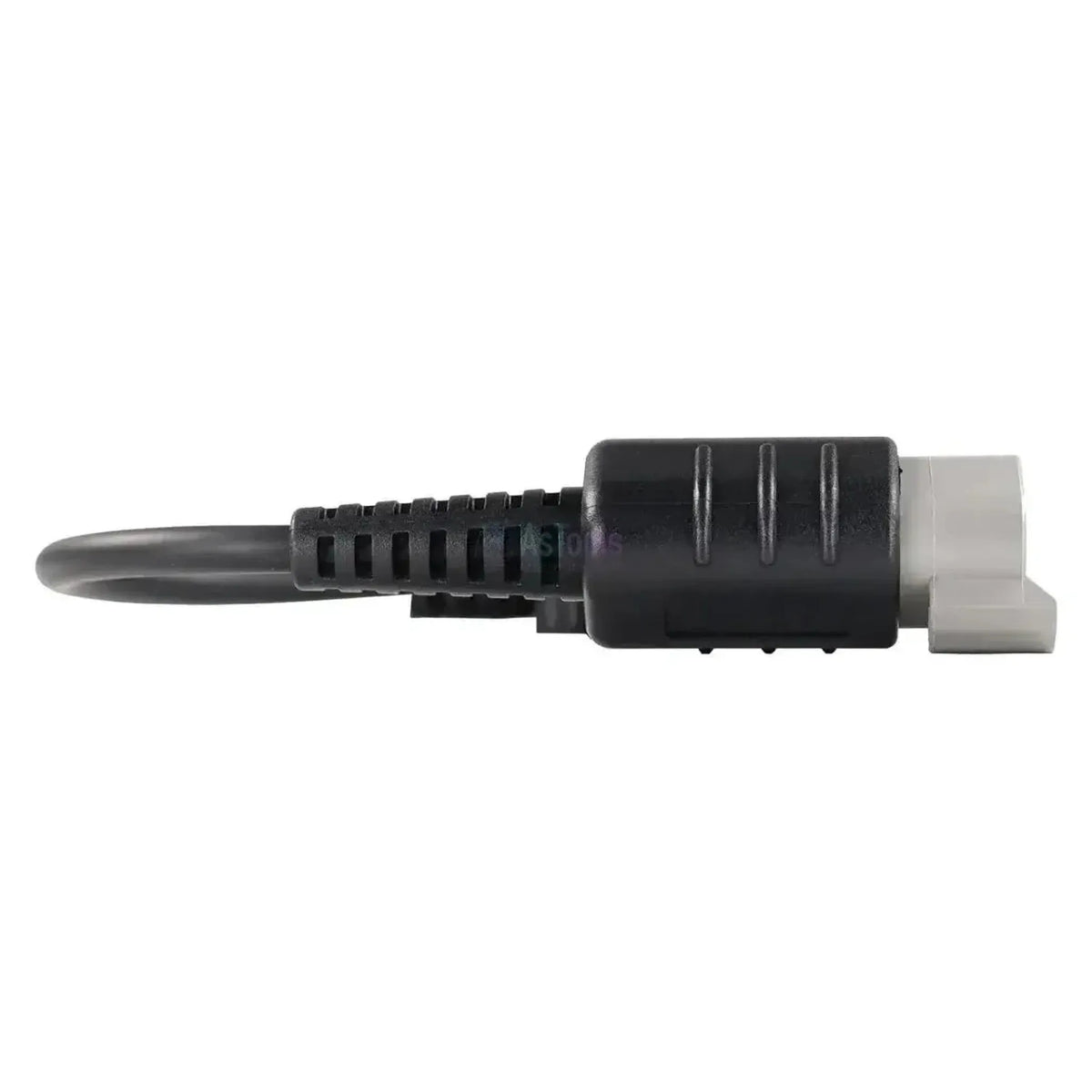

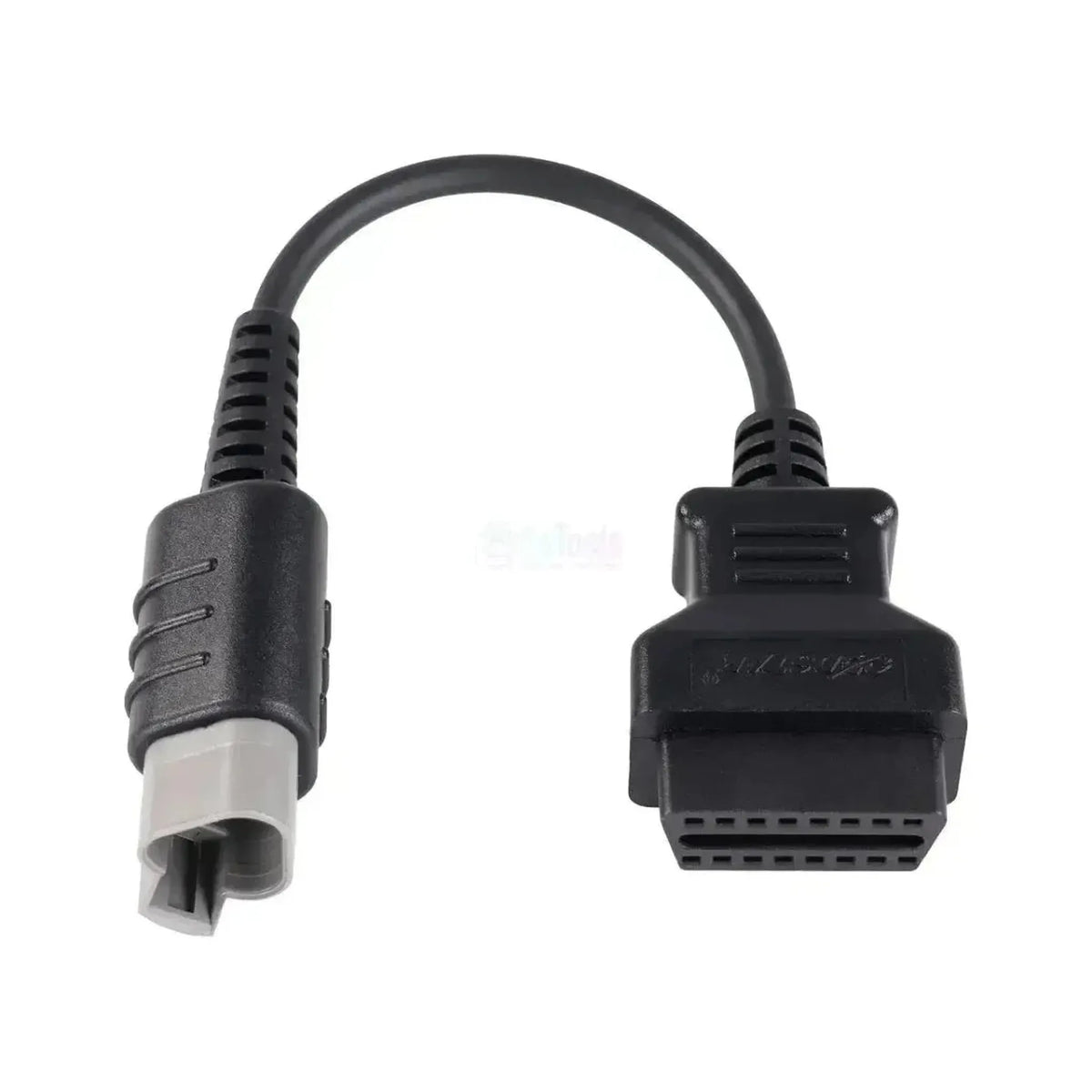

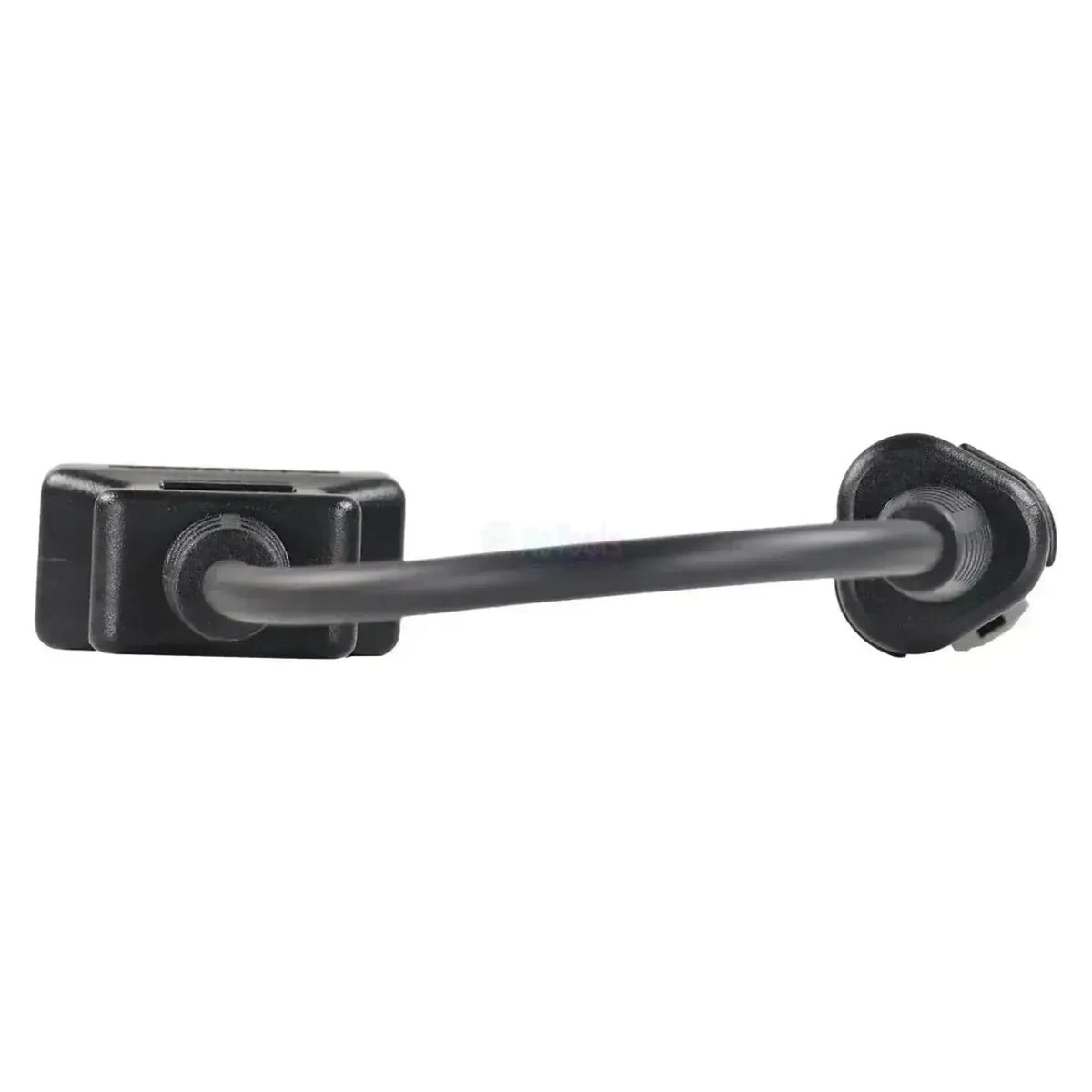

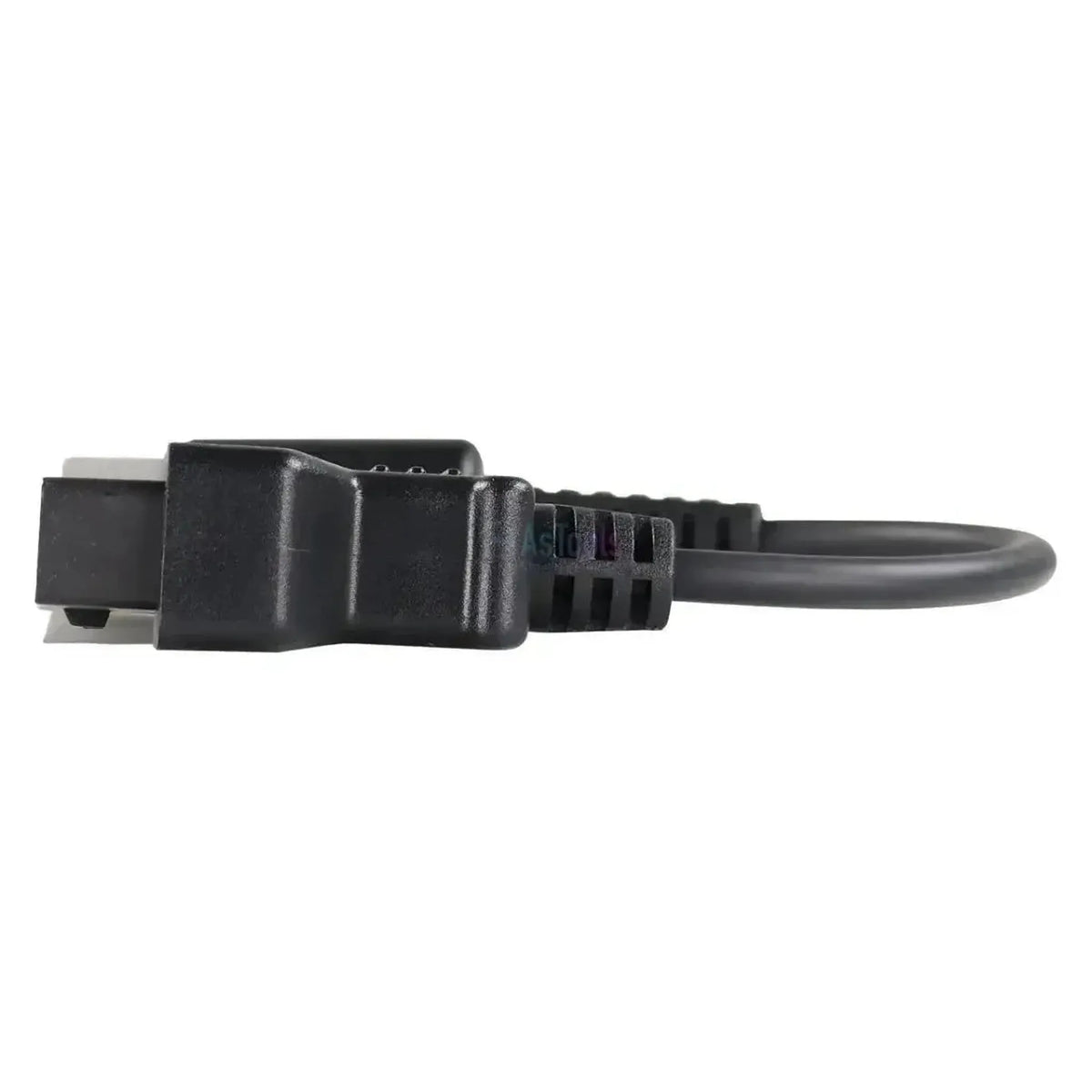

De OBDSTAR M074 verbindt de 3-pins diagnosestekker van Yanmar-scheepsmotoren met de 16-pins OBD2-kant van uw OBDSTAR-toestel. De stekker zit op de motor of in de motorkabelboom.

Yanmar gebruikt op deze motoren een eigen stekker in plaats van een OBD2-aansluiting. Met de kabel leest u de motorregeling uit: Foutcodes, live data en actietests. Het toestel moet zelf de Yanmar-diagnose ondersteunen. De kabel werkt met de OBDSTAR Marine Master, D700 en de IScan-reeks (Marine).

PLUSPUNTEN

✔Past direct op de 3-pins Yanmar-stekker, zonder tussenadapter.

✔De kabel zit standaard in de doos van de OBDSTAR Marine Master en is hier los na te bestellen.

✔U leest de motorregeling uit zonder aparte Yanmar-tester.

✔De 16-pins kant past op de hoofdkabel van de OBDSTAR-marinetoestellen.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Yanmar-diagnose ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Alleen voor motoren met de 3-pins stekker; voor de 6-pins Yanmar-stekker is er de M075.

✕De kabel is gemaakt voor de marine-toestellen van OBDSTAR; met toestellen van andere merken is de werking niet bevestigd.

Toepassingen en functionaliteiten

De kabel is bedoeld voor jachtwerven, monteurs en booteigenaren met een Yanmar-scheepsmotor.

Regeleenheden die u kunt benaderen

Motorregeling: De ECU van de motor.
Overige systemen: Verschilt per motor en uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Toerental, temperaturen en sensoren.
Actietests: Onderdelen aansturen en testen.
ECU-informatie: Software- en hardwarenummers.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de 3-pins diagnosestekker op de motor.
Kabel koppelen: Sluit de 16-pins kant aan op de hoofdkabel van het toestel.
Aansluiten: Steek de 3-pins stekker in de aansluiting op de motor.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Yanmar en het motortype in het menu.

Compatibele voertuigen en toepassingen

Bepalend is de 3-pins diagnosestekker op de motor. OBDSTAR ondersteunt onder meer de volgende Yanmar-series; welke stekker uw motor heeft, verschilt per serie en bouwjaar.

Yanmar:

4JH: 4JH45, 4JH57, 4JH80 en 4JH110.
4BY en 6BY: 4BY2, 4BY3, 6BY2 en 6BY3.
4LV en 8LV: 4LV150 tot 4LV250, 8LV320 tot 8LV370.
6LY3: Onder meer ETA, ETP, STA en STP.

💡

Goed om te weten: Tel de pinnen in de stekker op de motor: Heeft hij er drie, dan is dit de juiste kabel. Bij zes pinnen gebruikt u de M075. In de OBDSTAR-app zoekt u de plek van de diagnoseaansluiting per motor op.

Verpakkingsinhoud

1x OBDSTAR (M074) | Yanmar 3-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR
Om kabeln behöver en separat strömanslutning, till exempel via batteriklämmor. En passiv kabel fungerar utan.Kräver egen strömförsörjning: Nej

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 3-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2 (J1962)
