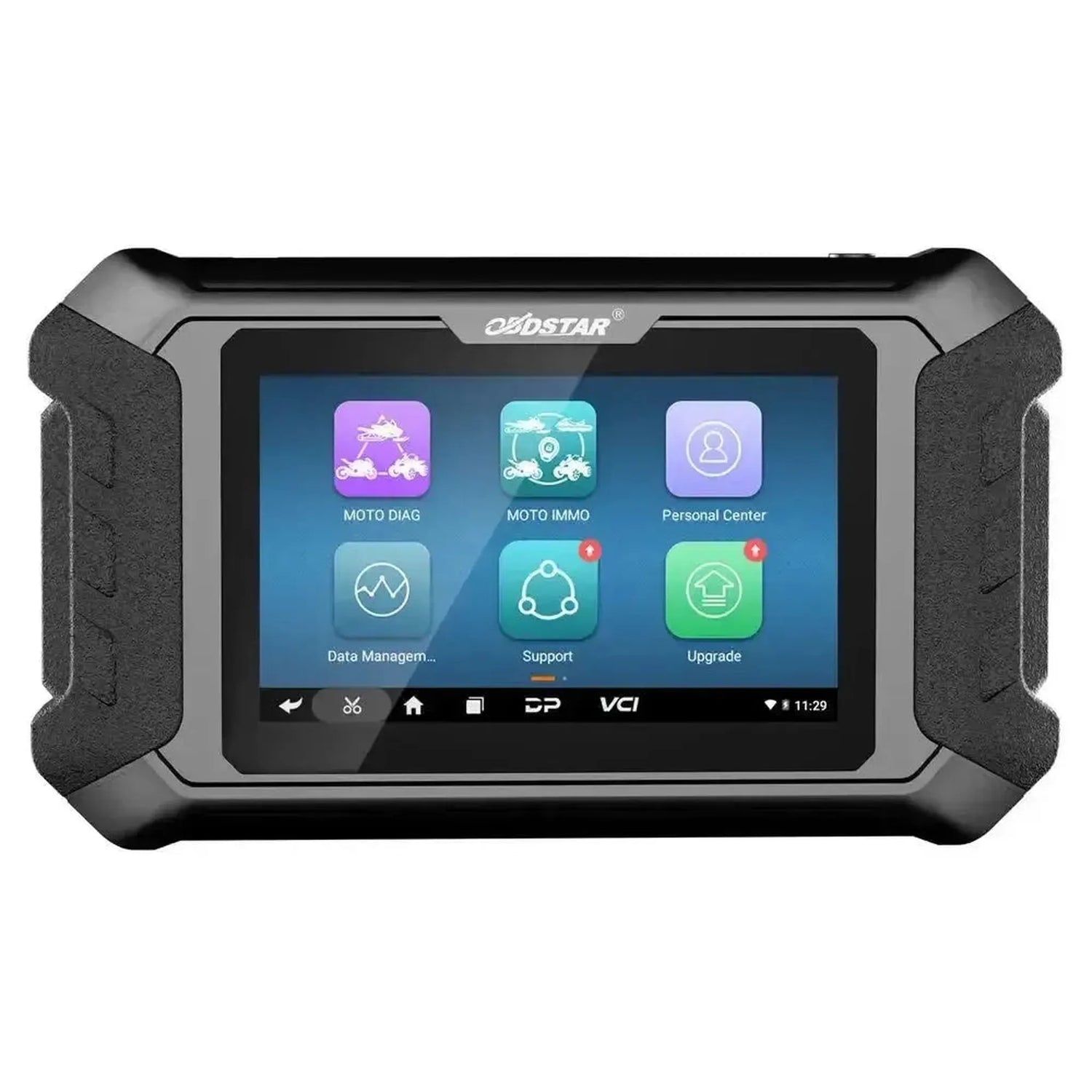

OBDSTAR IScan Suzuki | Avläsningsverktyg | Motorcykel

Diagnostikfunktioner

IScan Suzuki erbjuder en komplett uppsättning diagnostikfunktioner för kommunikation med styrmoduler för Suzuki motorcyklar. Tillgängligheten av funktioner kan variera beroende på modell och årsmodell.

• Läsa felkoder: Läsning av lagrade och aktiva felkoder från alla tillgängliga styrmoduler på motorcykeln.
• Rensa felkoder: Radering av felkoder efter utförd reparation eller kontroll.
• Liveström: Visning av realtidssensorvärden i text-, diagram- eller instrumentvisning.
• Inspela och spela upp data: Registrering av livedata under körning eller test för senare analys av intermittenta fel.
• Aktuatortest: Styrning av aktörer såsom insprutare, reläer och ventiler för att kontrollera deras funktion.
• Läsa ECU-information: Visning av ECU-identifikation, programvaruversion och systeminformation.
• Automatisk VIN-igenkänning: Automatisk fordonsidentifikation via VIN-nummer för snabbare val.
• Automatisk skanning: Automatisk systemskanning för att identifiera alla tillgängliga styrmoduler och kontrollera dem för fel.
• Kodning: Justering av styrmodulinställningar efter byte eller ändring av komponenter.
• ECU-programmering: Programmering och konfiguration av styrmoduler för byte eller ändring.
• Felguide och tekniska bulletiner: Stödande information och diagnostiska hjälptexter under läsprocessen.

Nyckel- och EEPROM-funktioner

IScan Suzuki stöder nyckelkörning för Suzuki motorcyklar för byte eller tillägg av nycklar vid förlust eller ny montering.

• Nyckelkörning för Suzuki: Tillägg och programmering av nya nycklar för Suzuki motorcyklar via startlåssystemet.
• IMMO-funktioner: Utförande av startlåsrelaterade procedurer med valfria IMMO-adaptrar såsom M054, P001 och P003+.

Service- och underhållsfunktioner

IScan Suzuki stöder flera service- och underhållsfunktioner för Suzuki motorcyklar. De tillgängliga funktionerna kan variera beroende på modell och årsmodell.

Motor och drivlina

• Stationär toppvarvtal: Justering och kalibrering av motorns stationära toppvarvtal.
• Gasreglage stationär inlärning återställning: Återställning av inlärda stationära värden för gasreglaget efter rengöring eller byte.
• Gasreglage fullständigt stängd position inlärning återställning: Återställning av inlärda nollposition för gasreglaget i stängt läge.
• Motorkörningstid återställning: Återställning av registrerad motorkörningstid efter service eller överhål.
• Långsiktig bränslekorrigering återställning: Rensning av inlärda bränslekorrigeringsvärden för omöverläring av blandningsreglering.

Broms- och stabilitetssystem

• ABS bromssystem luftning: Styrning av ABS-pumpen för luftning av det hydrauliska bromssystemet.

Chassi- och sensorreglering

• Gaspedal stängd position återställning: Återställning av gaspedalsensorns nollposition.
• Pedalpositionssensor inlärning återställning: Återställning av inlärda värden för pedalpositionssensorn.
• IMU-inlärning återställning: Återställning av inlärda värden för Inertial Measurement Unit för stabilitet- och körningsdynamiksystem.
• Växelposition inlärning återställning: Återställning av inlärda positioner för växelsensorn.

Övriga service- och underhållsfunktioner

• Räckviddsvisning återställning: Återställning av visar återstående räckvidd på instrumentpanelen.
• Fabriksbegränsning upphävning: Inaktivering av fabriksmässiga begränsningar i motorstyrningssystemet där det stöds.

Specialfunktioner och möjligheter

Förutom diagnostik och service erbjuder IScan Suzuki några speciella funktioner som stöder arbetena i verkstaden.

• Programvaruuppdatering med ett klick: Uppdatering av programvaran via WiFi med en enda knappnyck.
• Fjärrsupport med ett klick: Direktanslutning till OBDSTAR-tekniker för fjärrhälp.
• Felguidning: Steg-för-steg-vägledning under diagnostikprocessen.
• Tekniska bulletiner: Tillgång till teknisk information som stöd för reparationsarbete.
• Flera visningslägen för dataström: Presentering av livedata som text, vågform eller instrumentpanel.

Stödda fordonsmärken

IScan Suzuki är ett märkesspecifikt läsinstrument och stöder enbart följande fordonsvarumärke.

• Asiatiskt: Suzuki

Valfria tillägg och utökningar

För IScan Suzuki finns en rad valfria hårdvarutillägg tillgängliga för att stödja specifika Suzuki-modeller och ytterligare nyckel- och IMMO-arbete.

Hårdvarumoduler och accessoarer

• M002A Jordningskabel: Kabel med batteriklämmar för etablering av tillförlitlig jordanslutning (GND) under diagnostiska procedurer.
• M003A Multifunktionell jumperledning: Adapterkabel för direktanslutning till enskilda kontakter på ECU:er eller kopplingar för diagnos eller programmering.
• M012A Diagnostikadapter (Suzuki): Adapter för anslutning av läsinstrumentet till den specifika 4-stifts diagnostikporten på vissa Suzuki-motorcyklar.
• M013 Diagnostikadapter (Lifan/Suzuki): Adapter för läsning av motorcyklar från märket Lifan och specifika Suzuki-modeller med en avvikande diagnostikplug.
• M014 Diagnostikadapter (Suzuki): Adapterkabel för anslutning till diagnostikpluggen på specifika Suzuki-modeller som använder en annan port än M012A-adaptern.
• M023 Diagnostikadapter (Suzuki): Specifik adapterkabel för kommunikation med motorstyrningssystemet på olika Suzuki-motorcykelmodeller.
• M054 IMMO-adapter (Suzuki/Yamaha): Anslutningskabel för nyckelprogrammering och startspärrfunktioner på Suzuki- och Yamaha-motorcyklar.
• P001 IMMO-kit: Omfattande programmeringskit för läsning, skrivning och kloning av transponderdata för nyckel- och startspärr-relaterat arbete.
• P003+ IMMO-adapter: Adapter för läsning av data från skyddade ECU:er och BCM:er för avancerad nyckelkonfigurering.

Licensinformation

IScan Suzuki levereras med en programvarulicens som ger tillgång till Suzuki-diagnostikprogramvara, funktionsuppdateringar och modelltillägg som släpps av OBDSTAR.

• Licensperiod: En ettårig licens ingår vid köp för tillgång till programvaruuppdateringar.
• Programvaruuppdateringar: Uppdateringar lägger till stöd för nya Suzuki-modeller, ytterligare service- och underhållsfunktioner och förbättringar av befintliga diagnostikprotokoll.
• Utökade funktioner: Funktioner som nyckelkonfigurering, ECU-kodning och aktuell modelstöd kräver en aktiv licens för att ladda ned de senaste programversionerna.
• Efter licensutgång: Läsinstrumentet fortsätter att fungera med den senast installerade programvaruversionen. Nya uppdateringar och modelltillägg är endast tillgängliga efter licensförnyelse.

Innehåll i förpackningen

• 1x OBDSTAR IScan Suzuki läsinstrument
• 1x 12V 2A laddare
• 1x M001A huvudkabel
• 1x N012A Suzuki diagnostikadapter
• 1x N041 OBD-adapter
