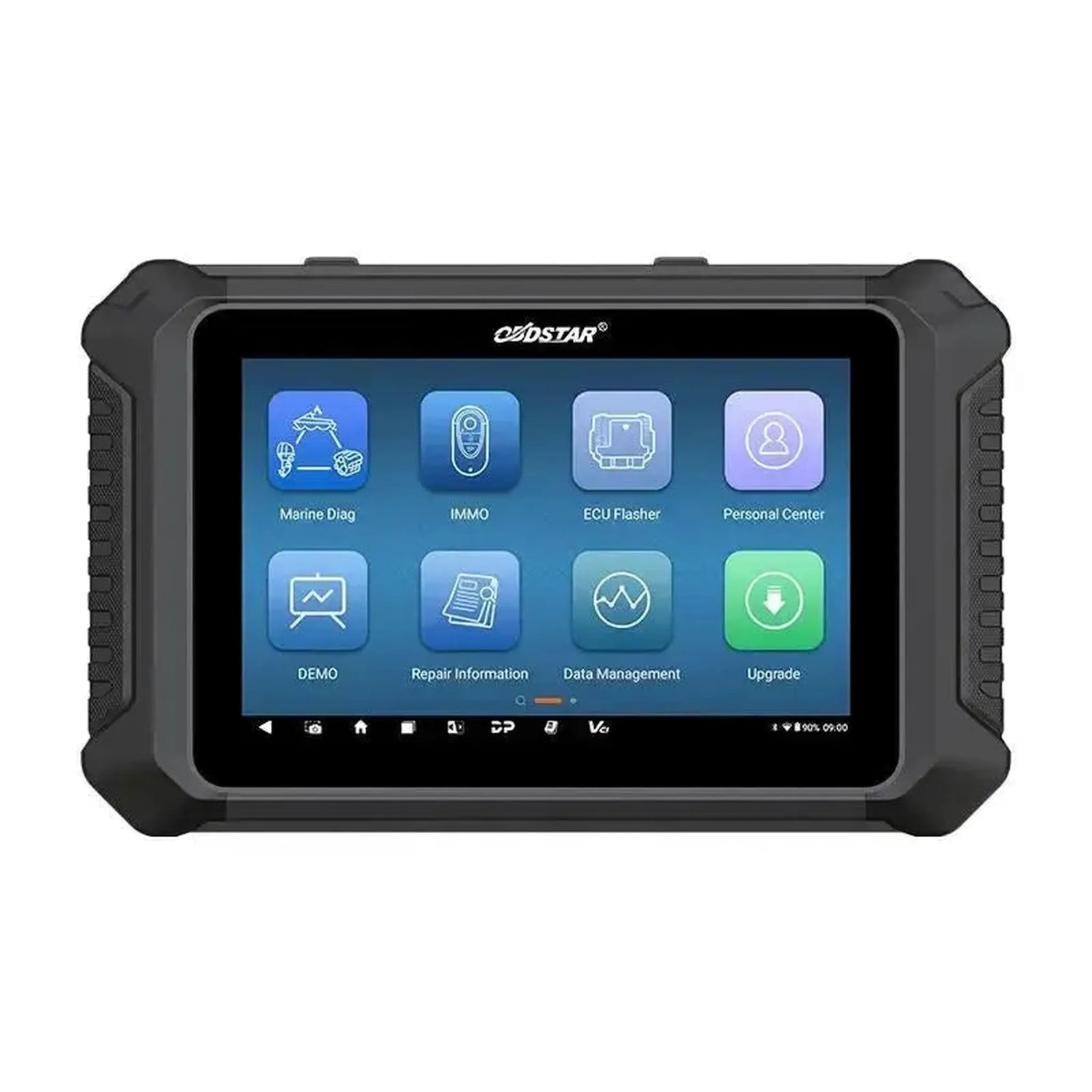

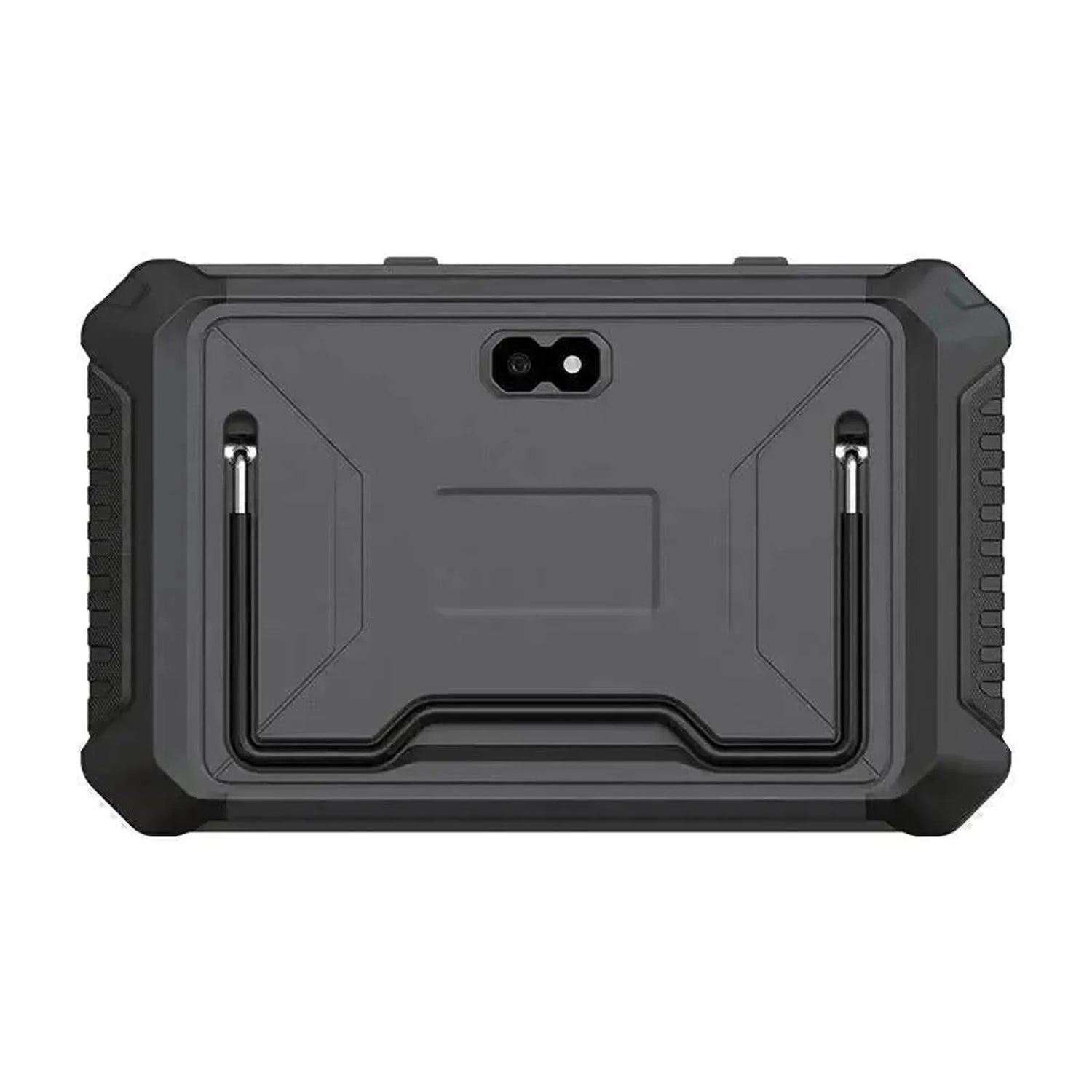

OBDSTAR Marine Master (A+B+C+D) | Avläsningsverktyg | Motorbåt

Diagnostikfunktioner

Marine Master erbjuder fullständig diagnostikfunktionalitet på de anslutna marinmotorkontrollsystemen. Tillgängliga funktioner kan variera beroende på märke, modell och årsmodell för vattenskotret.

• Avläsning av ECU-information: Visning av programvaruversioner, maskinvarunummer och identifieringsdata från den anslutna styrenheten.
• Läsning av felkoder: Avläsning av aktiva och lagrade felkoder med motsvarande beskrivning.
• Borttagning av felkoder: Radering av felkoder från styrenhetsminnet efter utförd reparation.
• Livedata: Realtidsvisning av sensor- och aktuatorvärden för lokalisering av fel.
• Frysbilder: Hämtning av ögonblicksbilder av sensorvärden vid tidpunkten för en lagrad felkod.
• Aktuatortest: Styrning av komponenter för att kontrollera funktion utan att låta motorn gå.
• Kodning: Justering av programvaruinställningar i styrenheten efter utbyte eller ändring av komponenter.
• Avläsning av drifttimmar: Läsning av motorns drifttimmar för underhållsplanering.
• Auto Scan: Automatisk skanning av alla tillgängliga system för befintliga felkoder.
• Datainspelning och uppspelning: Inspelning och återuppspelning av livedataströmmar för detaljerad felanalys.

Nyckel- och EEPROM-funktioner

Marine Master stöder nyckelkodning för specifika jetski- och vattenskotermärken i kombination med de valfria IMMO-kitsen.

• Nyckelkodning: Registrering av nya eller ersatta nycklar på startöverbrytaren för kompatibla Yamaha- och Kawasaki-vattenskoter (i kombination med M029- eller M039-IMMO-kit).

Service- och underhållsfunktioner

Diagnostikverktyget stöder flera service- och underhållsfunktioner på marinmotorer. Tillgängligheten för dessa funktioner varierar beroende på motormärke, modell och årsmodell.

Motor och drivlina

• ECU-återställning: Återställning av styrenheten till grundvärden efter underhåll eller utbyte av komponenter.
• Oljebyte-återställning: Återställning av oljebyteindikatorn efter en oljebytesoperation.
• Oljetrykksvarning-återställning: Återställning av oljetrykksvarningen och motsvarande räknare.
• Varvtalsräknare-inställning: Kalibrering av motorns varvtalsvisning.
• Bränsleinställningar: Justering av bränsleparametrar inom de av tillverkaren fastställda gränserna.
• Gaspjälls-lägesensor-återställning: Återställning av lärvärden från gaspjällslägessensorn efter underhåll.
• Gaspjälls-lägesensor-slöjdkalibrering: Kalibrering av gaspjällets nollposition för stabilt tomgångsvarvtal.

Trim och framdrivning

• Trim-återställning: Återställning av trim- och lutpositionerna för framdrivningen.
• Lutbegränsning-inställning: Registrering av framdrivningens mekaniska lutbegränsning.

Styrning och navigering

• Styrvinkel-sensor-kalibrering: Kalibrering av styrvinkelnsensorns nollposition efter demontering eller utbyte.
• Kompass-kalibrering: Kalibrering av den elektroniska kompassens efter installation eller fel i visningen.

Övriga service- och underhållsfunktioner

• Serviceläge-inställning: Aktivering av serviceläge för genomförande av underhållsarbete.
• Vinterklargöring: Genomförande av vinterklargöringsproceduren för att skydda motorn under längre stillestånd.
• Återställning av underhållsindikatorer: Manuell återställning av servicelampor via mobilappen.

Specialfunktioner och möjligheter

Förutom standardfunktioner för diagnostik och service är Marine Master utrustad med olika extra möjligheter för användning i verkstaden.

• Auto Scan: Automatisk identifiering och skanning av alla tillgängliga styrenheter.
• BCM-simulator: Simulering av BCM-signaler för diagnostik och kontroll.
• Instance Setting: Konfigurering av specifika motorinstanser i en multi-motor-installation.
• Maintenance Setting: Inställning av underhållsparametrar för den anslutna motorn.
• Fjärrkontrollåterställning: Återställning och omkoppling av elektroniska fjärrkontrroller.
• Systemkalibrering: Utförande av kalibreringsförfaranden på olika motorsystem.
• Vridmomentinställning: Justering av vridmomentrelaterade parametrar inom fabriksgränserna.
• Interaktiva elscheman: Konsultation av elscheman och komponentbeskrivningar under diagnostiken.
• Felkodsökning: Sökning efter betydelsen av blinkande felkoder via mobilappen.
• DLC-lokalisering: Sökning av diagnosansklusningens placering per märke och modell.
• Tekniska bulletiner: Tillgång till teknisk information och servicedokumentation via appen.
• Skärmdump: Inspelning av skärmbilder under diagnostikarbetet för rapportering.
• Trådlös skärmspeggling: Visning av läsapparatens skärm på en extern bildskärm.
• Remote support: Fjärrstöd från OBDSTAR-tekniker via en fjärranslutning.
• OTA-uppdateringar: Programvaruuppdatering via Wi-Fi med en åtgärd.

Stödda fordonsmärken

Marine Master stöder ett brett utbud av marinmotormärken från olika regioner. Täckningen omfattar vattenskoter, påhängsmotorer, innomordsmotorer, dieselmotorer och generatorer.

• Europeiska: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo
• Asiatiska: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Amerikanska: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, Mercruiser, Mercury, OMC, Panther, PCM, Sea-Doo, Seven Marine, Turnkey, Vanguard
• Kinesiska: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

Valfria tillägg och utökningar

Marine Master kan utökas med ytterligare maskinvaruadaptrar och IMMO-kit för märkesspecifik diagnostik och nyckelprogram.

Hårdvarumoduler och accessoarer

• M029 IMMO-kit (Yamaha): Kit för programmering av nycklar och utförande av startspärrfunktioner på kompatibla Yamaha-båtar.
• M039 IMMO-kit (Kawasaki): Kit för programmering av nycklar och utförande av startspärrfunktioner på kompatibla Kawasaki-båtar.
• M064 Diagnoskabel (Mercury): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla Mercury-motorer.
• M066 Diagnoskabel (Kawasaki): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla Kawasaki-motorer.
• M067 Diagnoskabel (Kawasaki): Adapterkabel för anslutning av diagnosverktyget till en alternativ diagnosport på kompatibla Kawasaki-motorer.
• M069 Diagnoskabel (Suzuki/Evinrude/Johnson/Selva): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på olika påhängsmotorer.
• M076 Diagnoskabel (VM Motori/Mercruiser): Adapterkabel för anslutning av diagnosverktyget till diagnosporten på kompatibla VM Motori och Mercruiser-motorer.
• M077 Diagnoskabel (FPT): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla FPT-motorer.
• M079 Diagnoskabel (MTU): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla MTU-motorer.
• M082 Diagnoskabel (Evinrude): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla Evinrude-motorer.
• M085 Diagnoskabel (MTU): Adapterkabel för anslutning av diagnosverktyget till en alternativ diagnosport på kompatibla MTU-motorer.
• M087 Diagnoskabel (Steyr Motors): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla Steyr-motorer.
• M088 Diagnoskabel (Tohatsu): Adapterkabel för anslutning av diagnosverktyget till den specifika diagnosporten på kompatibla Tohatsu-påhängsmotorer.

Licensinformation

OBDSTAR Marine Master (A+B+C+D) levereras med en 2-årig programvarulicens. Under denna period har användaren tillgång till programvaruuppdateringar och onlinefunktioner via OBDSTAR-servrarna.

• Licensperiod: 2 år kostfritt för programvaruuppdateringar från aktivering av apparaten.
• Programvaruuppdateringar: Uppdateringar innehåller utökning av stödda marinmärken och modeller, nya service- och diagnosefunktioner, förbättringar av befintliga protokoll och felrättningar.
• Utökade funktioner: En aktiv licens krävs för OTA-uppdateringar via Wi-Fi, fjärrstöd från OBDSTAR-tekniker, tillgång till onlinebaserade tekniska bulletiner och interaktiva elscheman via mobilappen.
• Efter licensens utgång: Apparaten fortsätter att fungera med den senast installerade programvaruversionen. För tillgång till nya uppdateringar och onlinefunktioner krävs licensförnyelse.

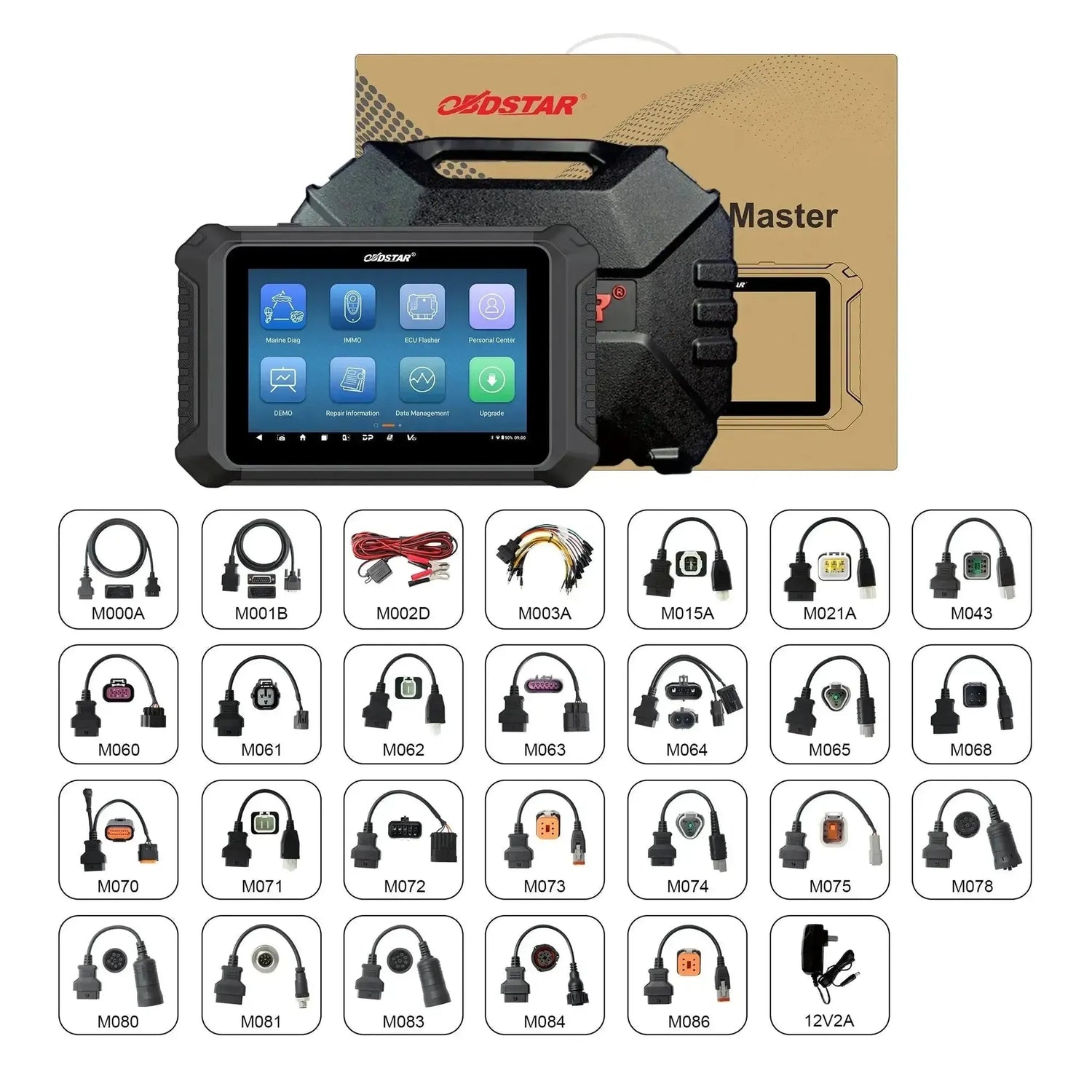

Innehåll i förpackningen

• 1x OBDSTAR Marine Master uitleesapparat
• 1x 12V2A laddare
• 1x M000A 4-meters förlängningskabel
• 1x M001B huvudkabel
• 1x M002D 6-meters strömkabel med batteriklämmor
• 1x M003A multifunktionell jumperkabel
• 1x M005 adapterkabel Kawasaki
• 1x M015A adapterkabel Honda
• 1x M021A adapterkabel Parsun
• 1x M043 adapterkabel BRP
• 1x M060 adapterkabel Mercury
• 1x M061 adapterkabel Yamaha
• 1x M062 adapterkabel Suzuki
• 1x M063 adapterkabel PCM/Crusader/Ilmor/Indmar/Kodiak Marine/Marine Power/Mercruiser/Panther Airboats/Seven Marine/Volvo Penta
• 1x M064 adapterkabel Mercury
• 1x M065A adapterkabel Evinrude
• 1x M070 adapterkabel Tohatsu
• 1x M071 adapterkabel Tohatsu
• 1x M072 adapterkabel Mercruiser
• 1x M073 adapterkabel Indmar
• 1x M074 adapterkabel Yanmar
• 1x M075 adapterkabel Yanmar
• 1x M078 adapterkabel Mercury Diesel
• 1x M080 adapterkabel Caterpillar
• 1x M081 adapterkabel MAN
• 1x M083 adapterkabel Cummins
• 1x M084 adapterkabel Scania
• 1x M086 adapterkabel Volvo
• 1x Väska
