Discover similar products: Fordon OBD-förlängningskablar och adaptrar, OBDSTAR
OBDSTAR  |  SKU: N019

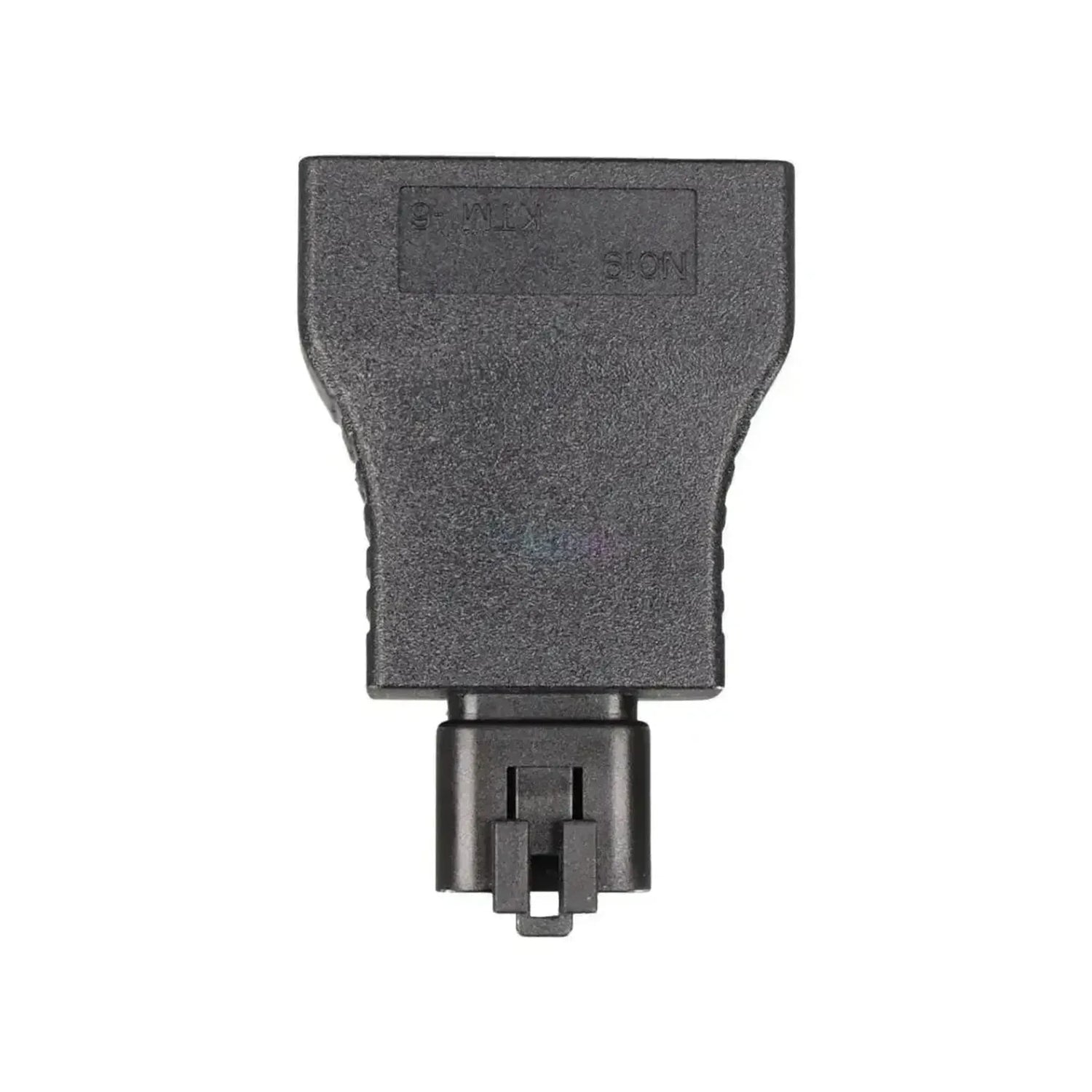

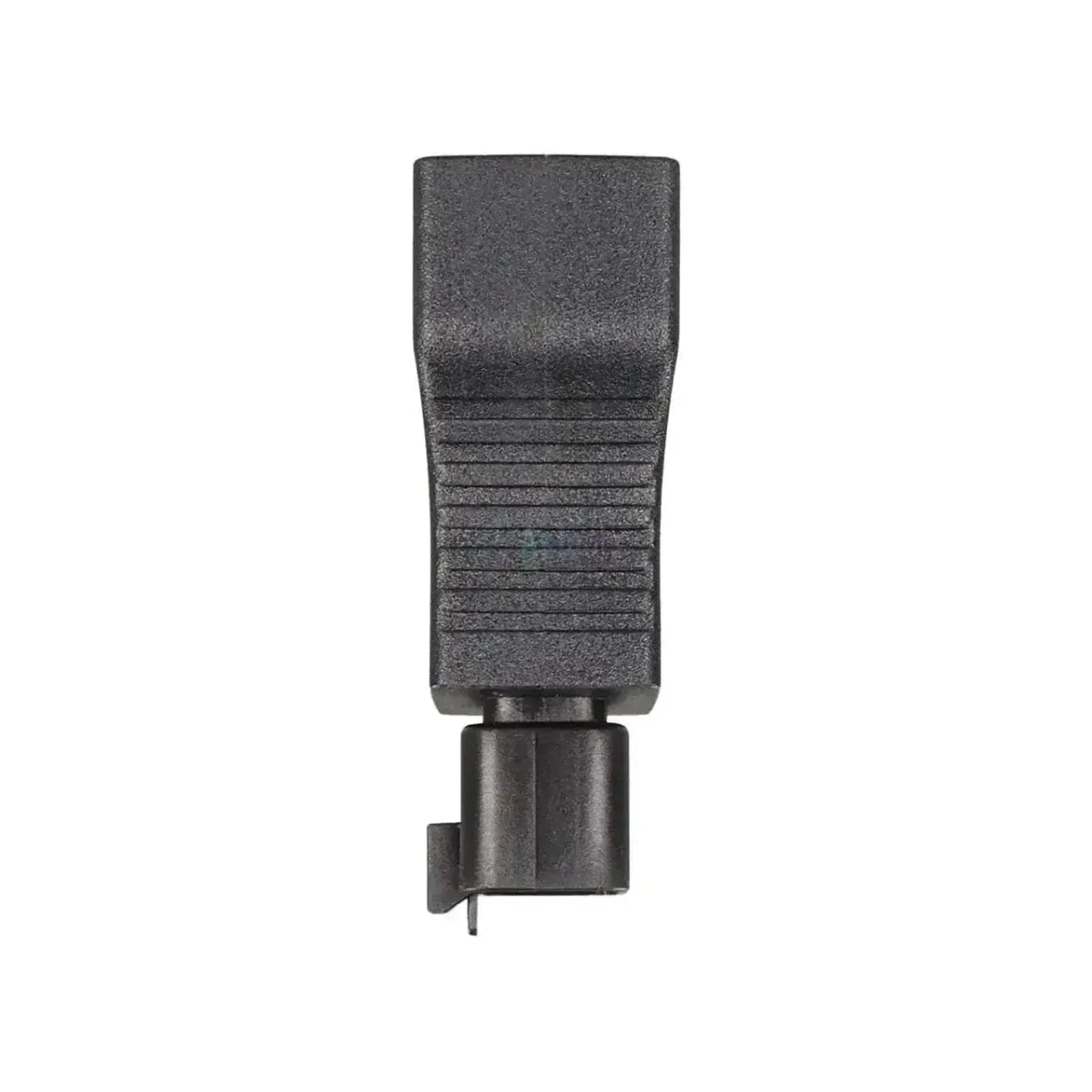

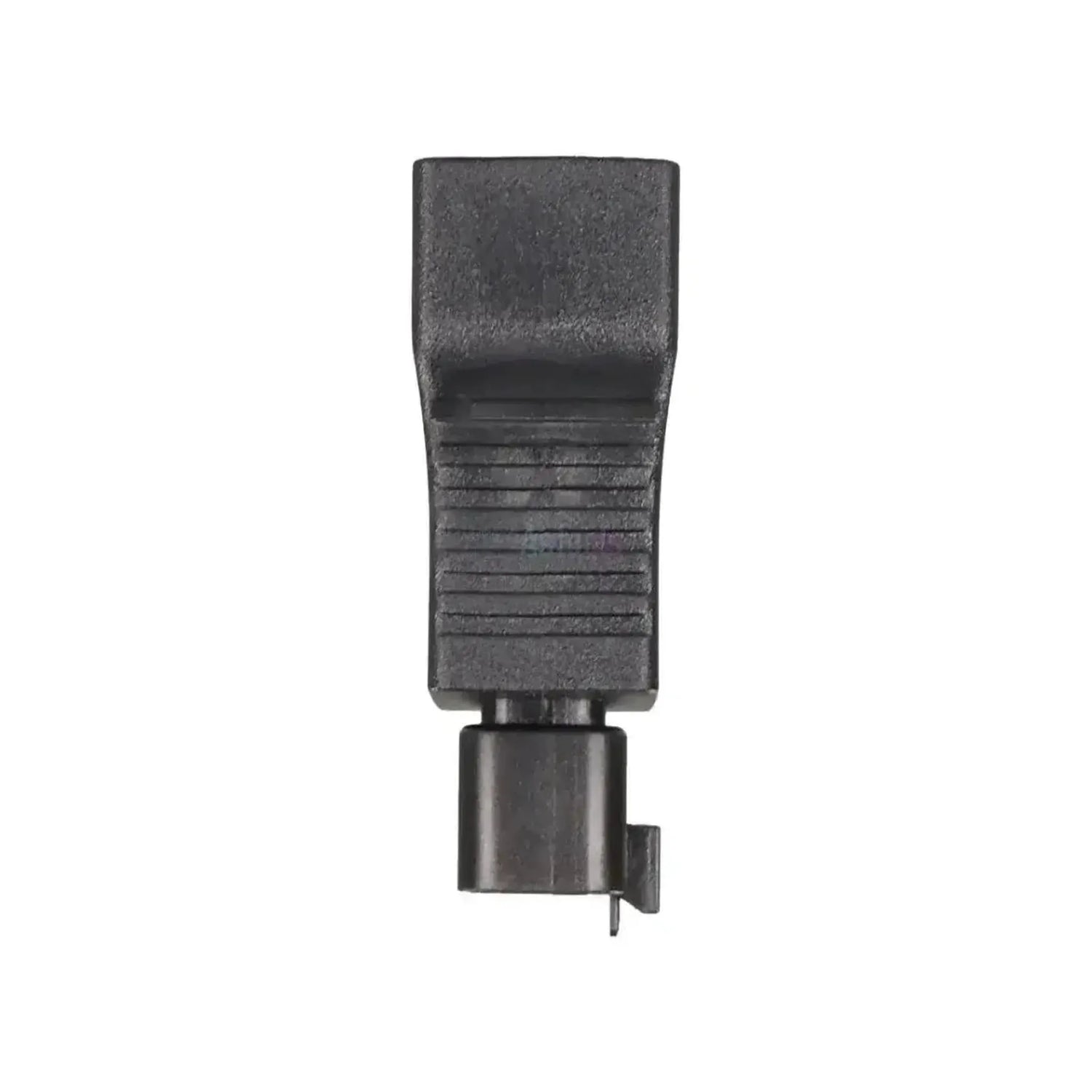

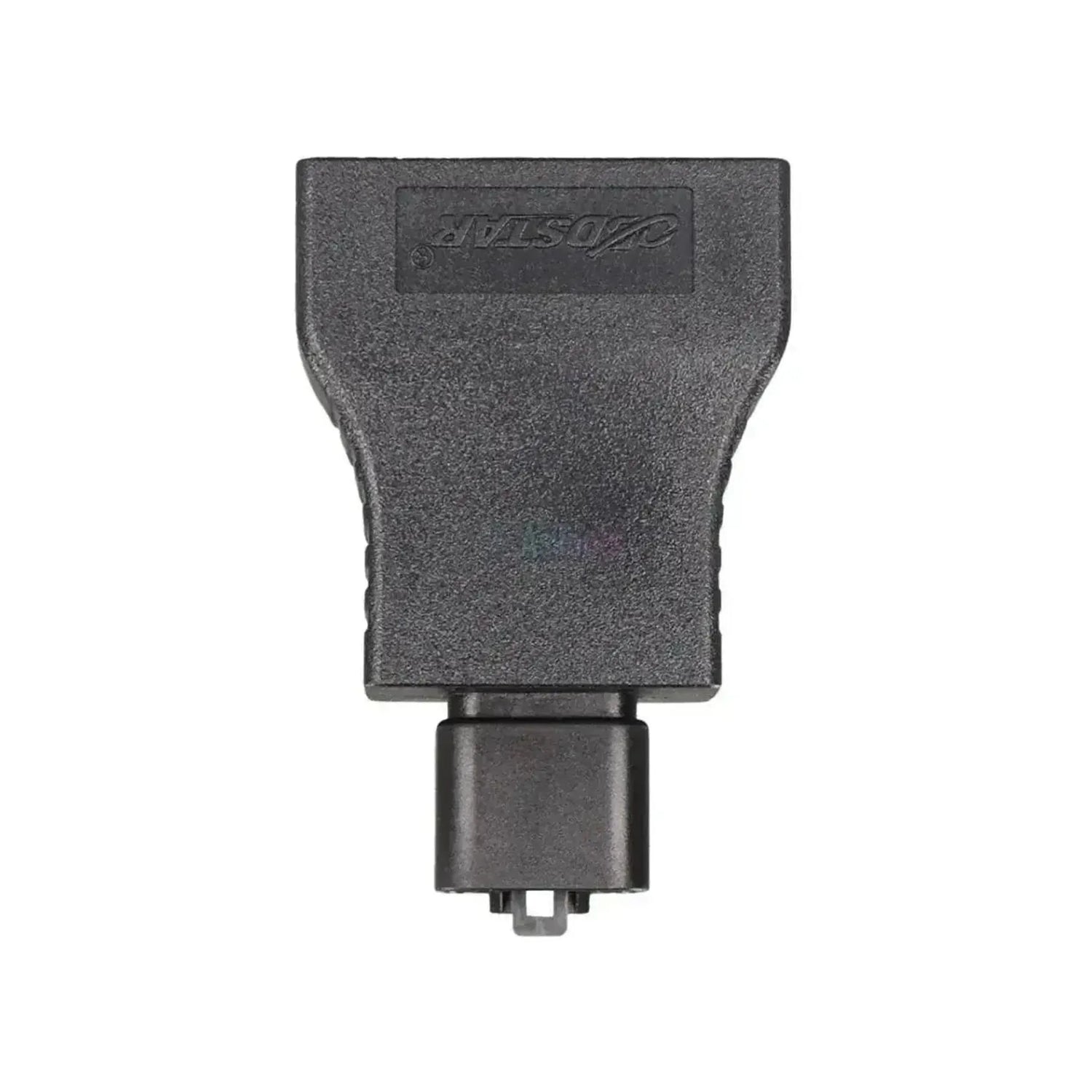

OBDSTAR (N019) | KTM 6-polig OBD – 16-polig OBD2-adapter | Motorcykel

€24,95 inkl.
€20,62 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

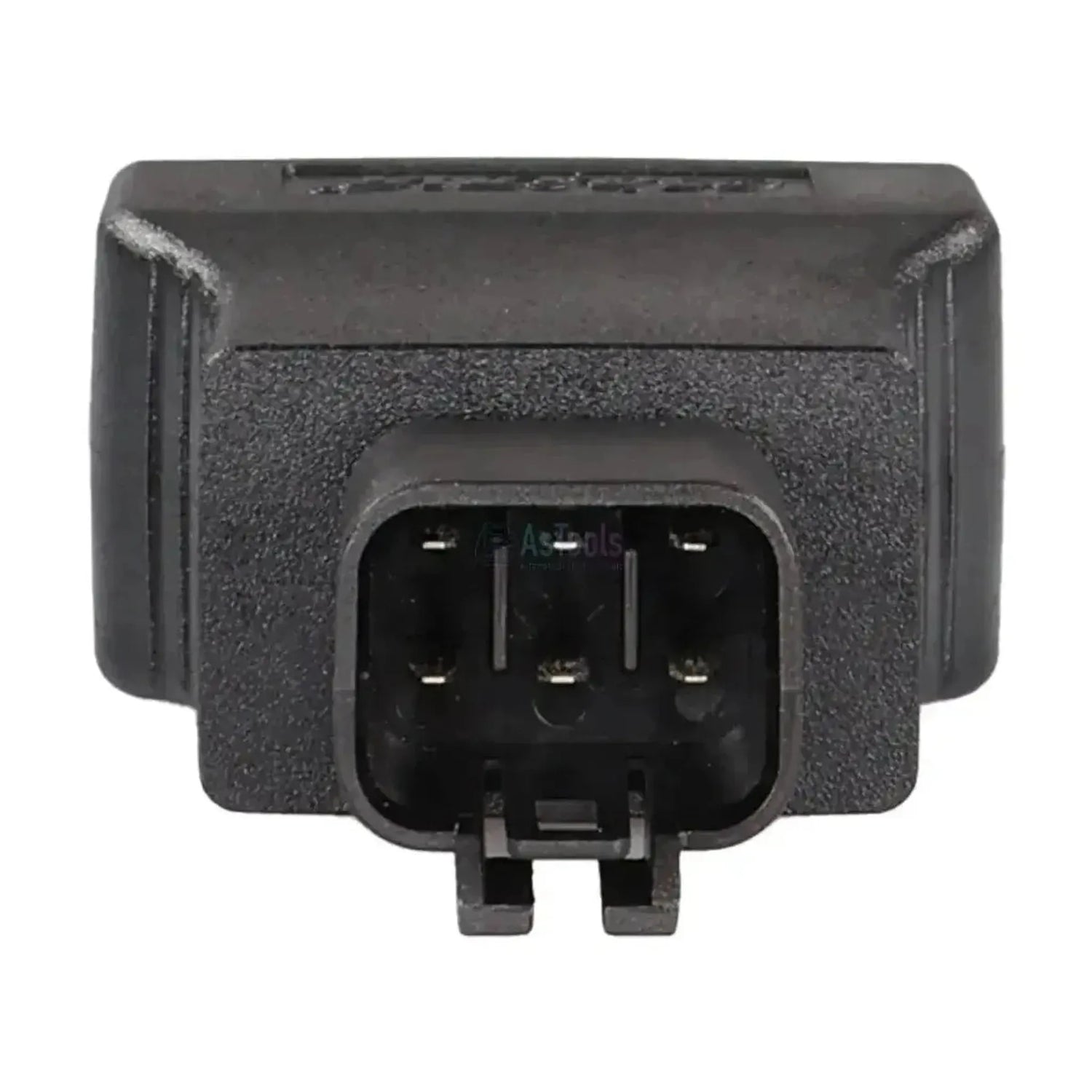

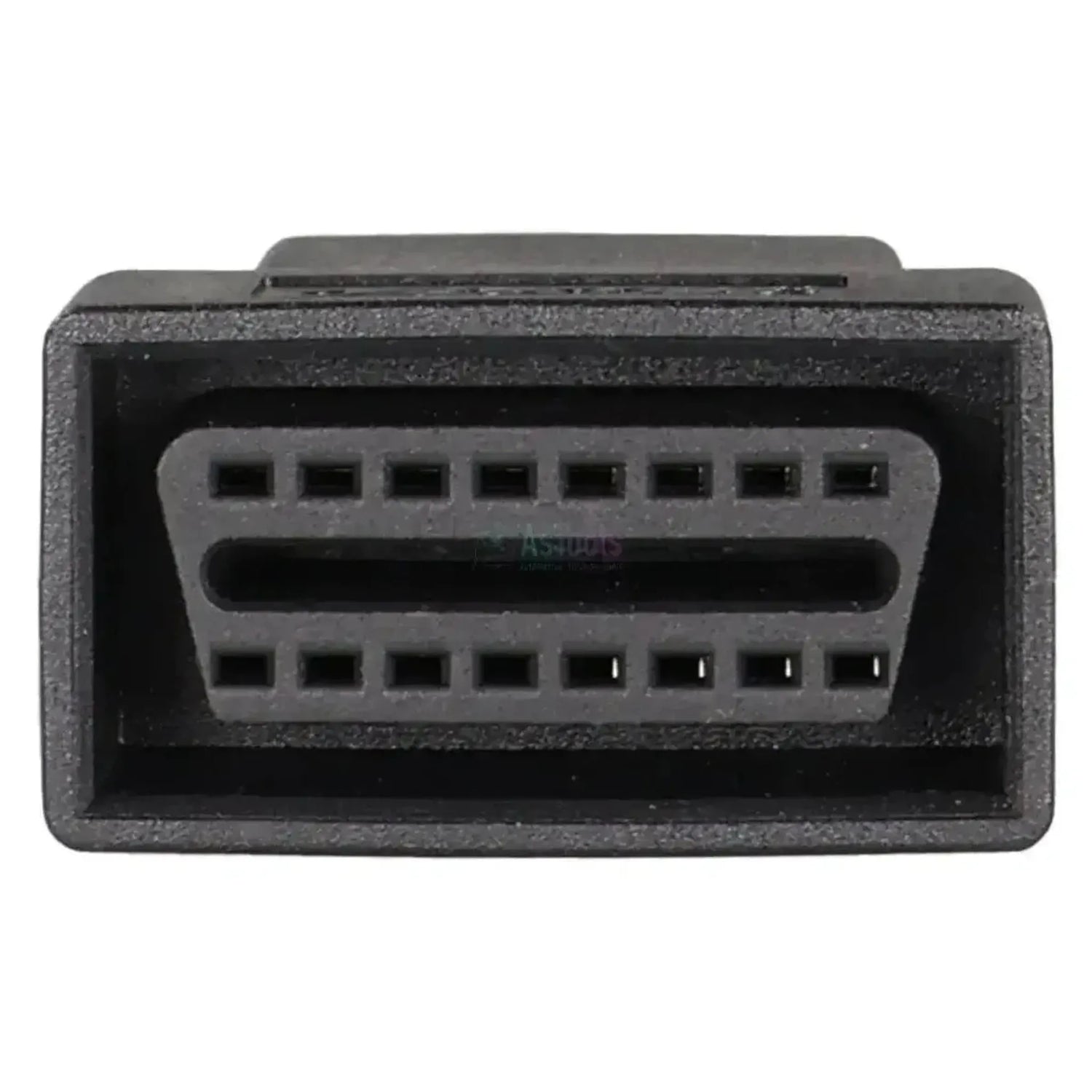

OBDSTAR N019 förbinder KTM:s 6-polig diagnoskontakt på fordonssidan med en 16-polig OBD2-buss (J1962) på apparatsidan. På fordonssidan ansluts den kompakta 6-poliga kontakten till diagnoskontakten på motorcykeln, som vanligtvis sitter under sadeln eller bakom en plastdel.

KTM använder en egen 6-polig diagnoskontakt på många av sina modeller. Adaptern omvandlar pinnfördelningen och signalledningarna till motsvarande J1962-pinnar, så att kommunikation via bland annat K-line eller CAN-buss förblir möjlig. Adaptern innehåller ingen aktiv elektronik: signalöverföringen är helt passiv, vilket innebär att adaptern inte påverkar fordonskommunikationen. Adaptern ansluts till din motorcykel och behandlar inte själv några data. Vilka data som kan läsas ut eller programmeras bestäms av KTM-stödet i den anslutna OBDSTAR-enheten. Modellistan nedan anges per serie utan separata årsmodeller; källan anger endast att det gäller utföranden med 6-polig kontakt.

FÖRDELAR

✔Direktanslutning till KTM-kontakten — diagnoskontakten på din OBDSTAR-enhet ansluts utan extra kablar till den 6-poliga uttaget.
✔Helt passiv överföring — utan aktiv elektronik uppstår ingen störning på fordonets kommunikationsprotokoll.
✔Bred användning inom märket — adaptern täcker Duke-, RC-, Adventure-, SMC- och off-roadserierna, förutsatt att de har 6-polig kontakt.
✔Kompakt tvådelad konstruktion — en fast kontakt på fordonssidan och en standard OBD2-buss på apparatsidan, praktisk bakom en plastdel.

VIKTIGA BEGRÄNSNINGAR

✕Bunden till OBDSTAR — adaptern är avsedd för OBDSTAR-läsare och programmerare; användning med apparatur från andra tillverkare stöds inte.
✕Ger endast åtkomst till kontakten — diagnostikfunktionerna kommer inte från adaptern utan från din enhet; utan KTM-stöd i programvaran ger anslutningen inget resultat.
✕Årsmodeller inte specificerade — källan anger per serie endast „olika årsmodeller med 6-polig OBD-kontakt". Inom samma serie kan alltså olika kontakter förekomma.
✕Inte för andra märken eller kontakter — motorcyklar utan KTM:s 6-poliga kontakt, även från andra märken, kan inte nås med denna adapter.

Tillämpningar och funktionaliteter

Med en OBDSTAR-enhet med motorcykelstöd möjliggör adaptern följande arbetsuppgifter på KTM-modeller med 6-polig port.

Styrenheterna du når

  • Motorcykelns styrenheter: Adaptern ger åtkomst till de styrenheter som är anslutna via den 6-poliga diagnoskontakten.
  • Motorsystem: Motorsystemet nås via K-line eller CAN-buss, beroende på utförande.

Vad du kan göra

  • Läsa felkoder: Hämta sparade och aktuella felkoder (DTC:er) från styrenheterna.
  • Radera felkoder: Ta bort bekräftade felkoder från den berörda styrenhetens minne efter diagnostik eller reparation.
  • Strömma livedata: Övervaka aktuella sensorvärden och köparametrar för analys av motorsystemet.
  • Omvandla signalsökväg: Föra KTM:s 6-poliga signal passivt vidare till J1962-format, så att din enhet tolkar fordonskommunikationen korrekt.
  • Observera: Adaptern lägger ingen diagnostikfunktionalitet till bortom vad den anslutna OBDSTAR-enheten stöder för modellen.

Kompatibla fordon och tillämpningar

Avgörande är den 6-poliga KTM-diagnoskontakten, inte serien eller motorvolymen. Inom samma serie finns utföranden med och utan denna kontakt. Källan anger ingen separate årsmodeller per serie; kontrollera kontakten under sadeln eller bakom plastdelen.

KTM:

  • Duke-serien (125, 200, 390, 690, 790, 890, 990): (olika årsmodeller med 6-polig OBD-kontakt)
  • RC-serien (125, 200, 390): (olika årsmodeller med 6-polig OBD-kontakt)
  • Adventure-serien (390, 790, 890, 990, 1090, 1190, 1290): (olika årsmodeller med 6-polig OBD-kontakt)
  • SMC / SMC R (690): (olika årsmodeller med 6-polig OBD-kontakt)
  • EXC / EXC-F / XC-W (off-road-modeller med 6-polig diagnoskontakt): (årsmodeller anges inte i källan)
💡
Bra att veta: Diagnoskontakten på KTM-motorcyklar sitter vanligtvis under sadeln eller bakom en plastdel; modellens verkstadshandbok anger den exakta platsen. Kontrollera i verkstadshanboken att ditt utförande har 6-polig kontakt innan du beställer.

Innehåll i förpackningen

  • 1x OBDSTAR (N019) | KTM 6-polig OBD – 16-polig OBD2-adapter | Motorcykel

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare OBDSTAR
Artikelnummer N019
Typ Adapter
Tillämpning Diagnoskontakt på KTM-motorcyklar med märkesspecifik 6-polig kontakt
Kontakt fordonssida KTM 6-polig OBD
Kontakt apparatsida 16-polig OBD2
Kommunikation K-line eller CAN-buss, passivt vidareförd till J1962
Styrenheter Motorcykelns styrenheter, inklusive motorsystemet
Segment Motorcykel
Märken som stöds KTM
Modellintervall Duke, RC, Adventure, SMC/SMC R och EXC/EXC-F/XC-W med 6-polig kontakt
Krävs för användning OBDSTAR-avläsningsapparat med motorcykelstöd, såsom MS50, MS70 eller MotoMaster
Ytterligare nödvändigt Standardkabel för 16-polig OBD2 från OBDSTAR-enheten
Vikt 0,05 kg
