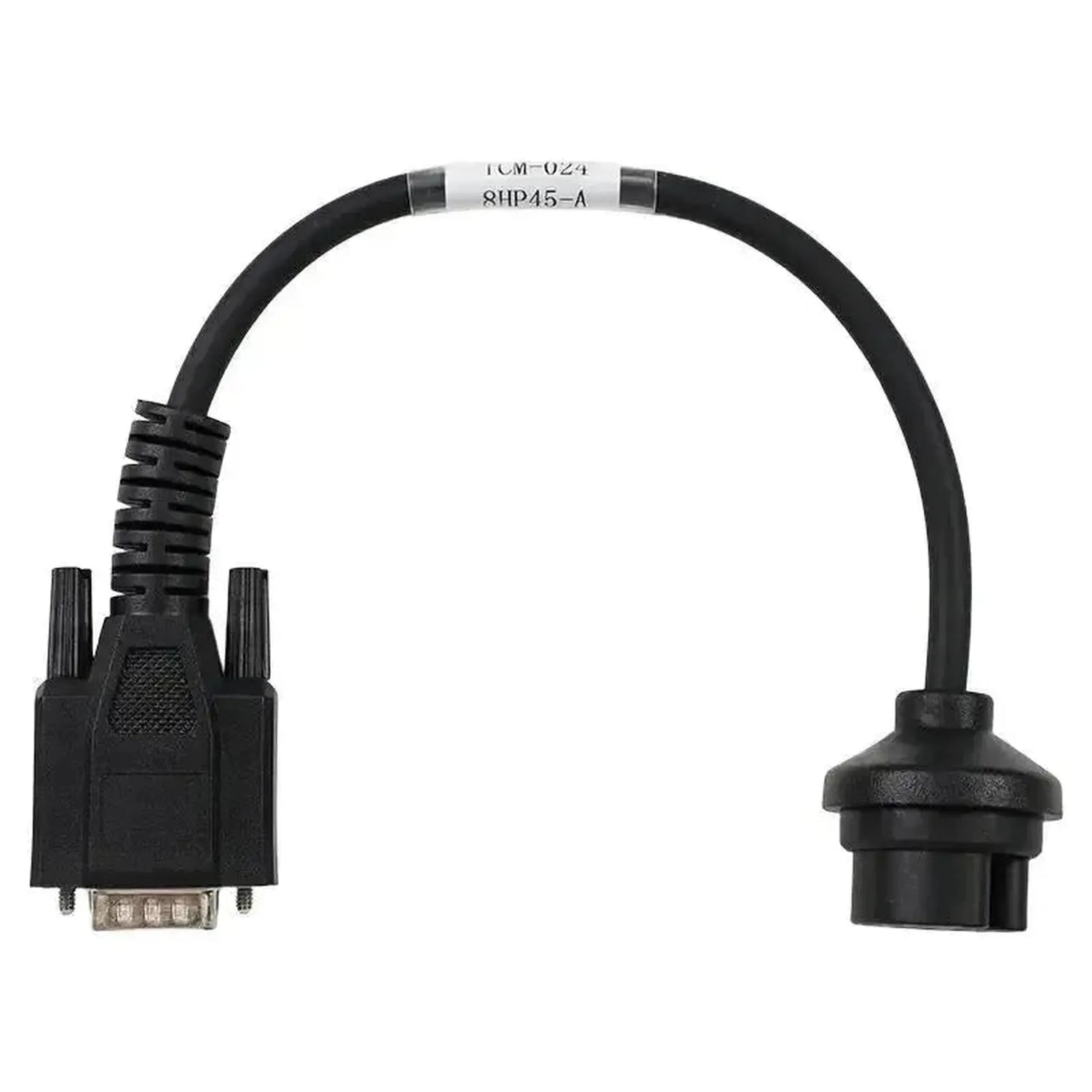

Denna OBDSTAR-kabel ansluter 16-stiftskontakten på växellådsstyrenheten (TCM) i en ZF 8HP Gen3 med TC277-processor till 15-stiftssidan DB15 på er OBDSTAR-enhet. TCM sitter i 8HP-växellådan; kontakten sitter på växellådans hölje.

Med kabeln når du TCM direkt, i bilen eller på verkstadsbänken. Så kan du klona TCM till en ersättningsenhet och läsa och skriva MAP. Kabeln fungerar med OBDSTAR DC706 och X300 Classic G3. Enheten måste själv stödja denna TCM-utförande; kabeln upprättar endast anslutningen.

FÖRDELAR

✔Lämplig för 8HP45-90 och 8HP45 Gen3 med TC277.

✔Du arbetar direkt på TCM, även om anslutningen via OBD-porten inte fungerar.

✔Lämplig för arbete på verkstadsbänken med en urbyggd enhet.

✔Kontakten passar direkt på TCM, utan lösa trådar eller lödning.

ATT TÄNKA PÅ

✕Din enhet måste stödja den märkesspecifika funktionen för denna styrenhet. En enkel EOBD-felkodsläsare fungerar inte med denna kabel.

✕För diagnosutrustning från ett annat märke krävs OBDSTAR Converter V2. Med en OBDSTAR-enhet använder du kabeln utan omvandlare.

✕Endast för TCM med TC277-processor. För TC275-utförandet finns TCM-025.

✕På verkstadsbänken behöver TCM en separat strömförsörjning.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder och ECU-specialister som klonar eller omprogrammerar ZF 8HP Gen3-styrenheter med TC277.

Styrenhet som du kan komma åt

ZF 8HP Gen3-TCM: Med TC277-processor.
Lös TCM: Även urbyggd, på verkstadsbänken.

Vad du kan göra

Klona: Överför data till en ersättnings-TCM.
Läsa MAP: Läs ut programvaran som säkerhetskopia.
Skriva MAP: Återför data till TCM.
Diagnos: Läs och radera felkoder.

Så använder du den

Frigör TCM: Koppla loss kontakten till TCM eller bygg ur TCM.
Anslut: Sätt i 16-polig kontakt rakt på TCM.
Koppla enheten: Anslut DB15-sidan till din OBDSTAR-enhet.
Strömförsörjning: Säkerställ en stabil strömförsörjning till TCM.
Välj funktion: Välj rätt TCM och funktion i menyn.

Kompatibla fordon och användningsområden

Avgörande är en ZF 8HP Gen3-TCM med TC277-processor. Nedanstående BMW-modeller har 8HP Gen3; processorn varierar mellan TCM-enheter, så kontrollera den i förväg:

BMW:

3-serie (G20): Från 2019.
5-serie (G30): Från 2016.
7-serie (G11): Från 2015.
8-serie (G14/G15/G16): Från 2019.
X3 (G01): Från 2018.
X5 (G05): 2018 till 2023.
X6 (G06): 2019 till 2023.
X7 (G07): Från 2019.
Z4 (G29): Från 2019.

💡

Bra att veta: Två likadana bilar kan ha en TCM med en annan processor. Kontrollera att det är TC277 innan du beställer kabeln.

Förpackningens innehåll

1x OBDSTAR (TCM-024) | ZF (8HP45-TC277) 16-polig TCM – 15-polig DB15 adapterkabel | Personbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: OBDSTAR
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Personbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: OBDSTAR

Anslutningar

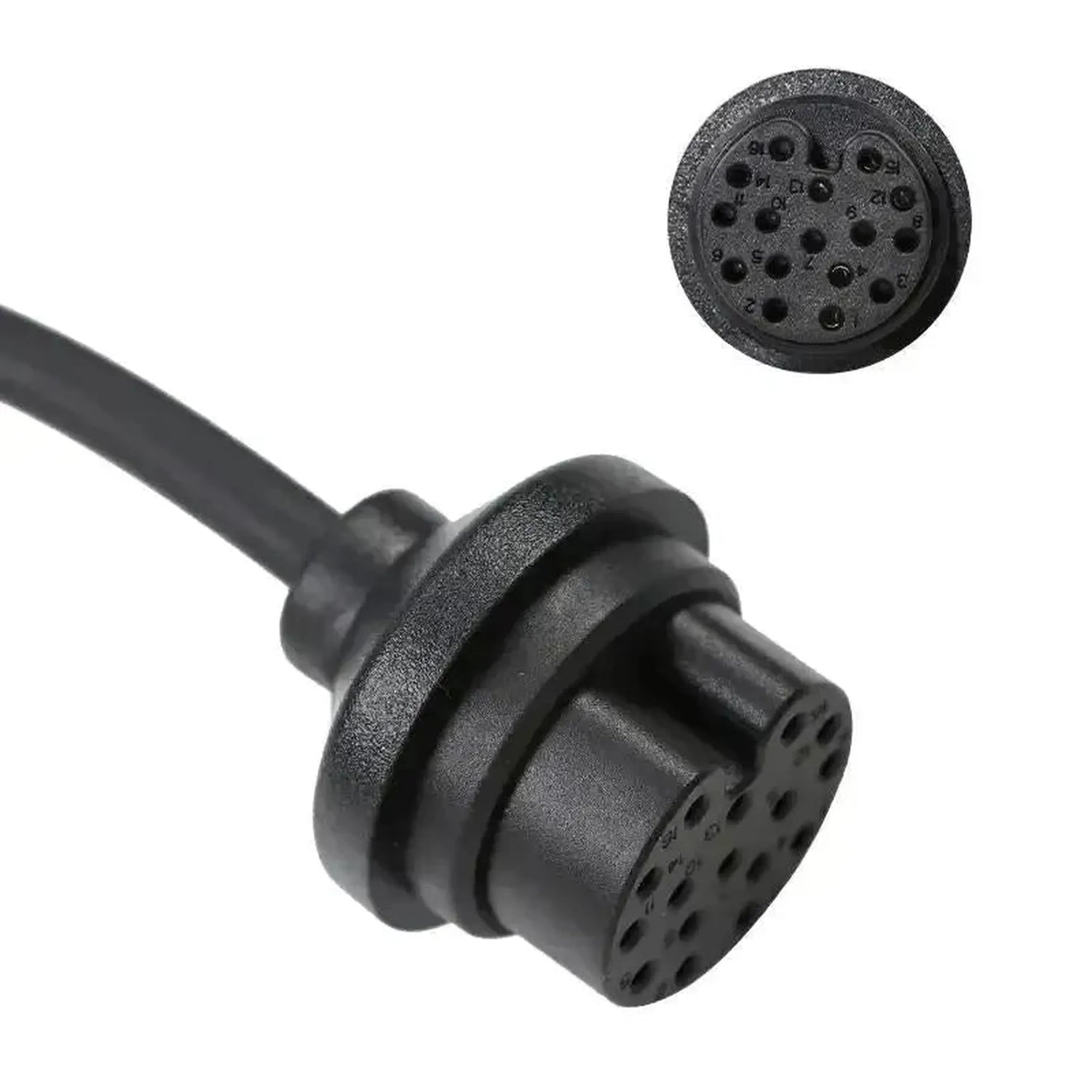

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: ZF (8HP45-TC277) 16-polig TCM

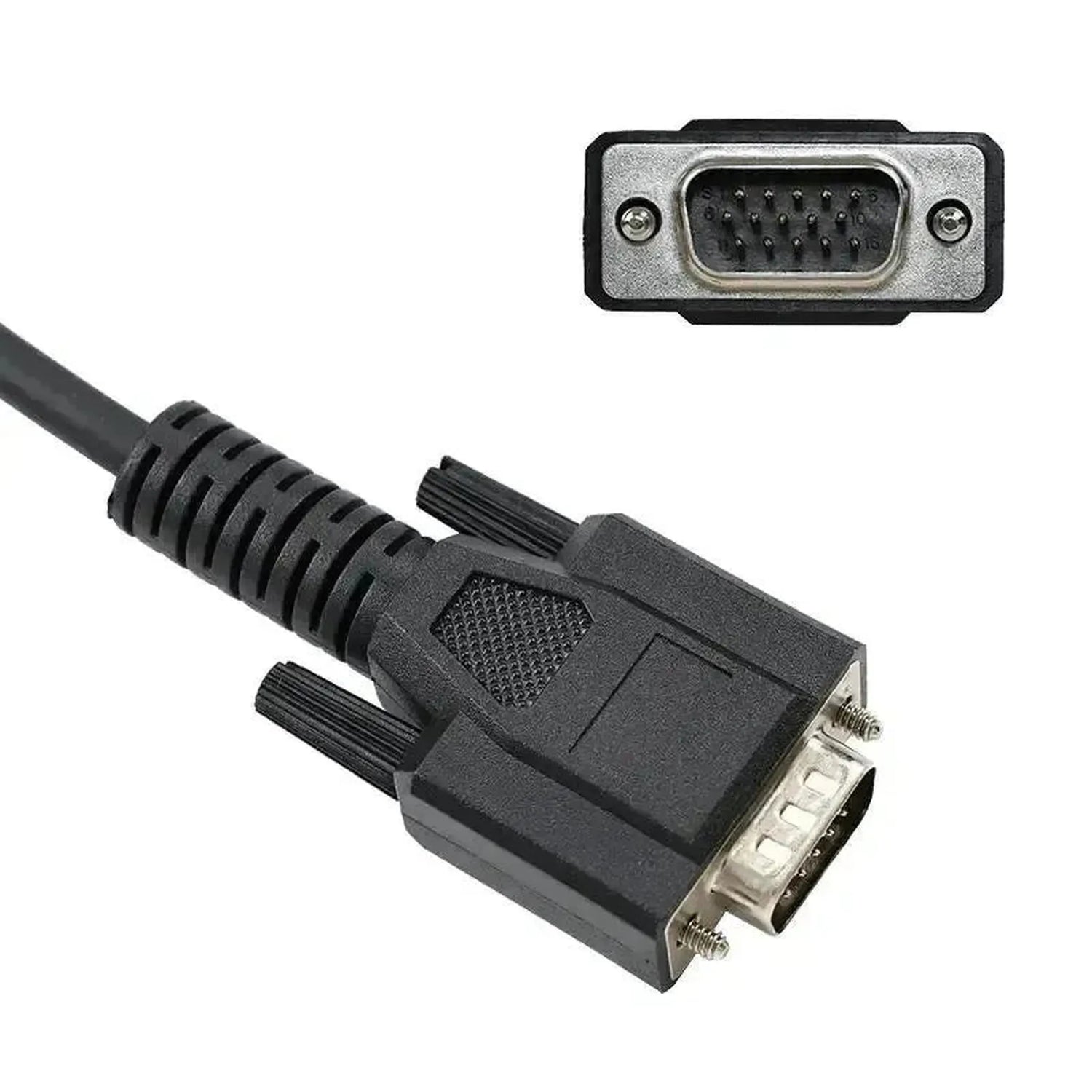

Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 15-polig DB15

Diagnosfunktioner

Ni kan läsa av, klona eller omprogrammera styrenheten för den automatiska växellådan (TCM).Programmera växellåda: Ja
Ni kan ansluta och bearbeta en styrenhet fristående från fordonet på arbetsbänken.Bänkläge: Ja
