Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Bosch Rexroth 8-polig R232 - 16-polig OBD2 Adapterkabel | Arbetsfordon

€209,95 inkl.
€173,51 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

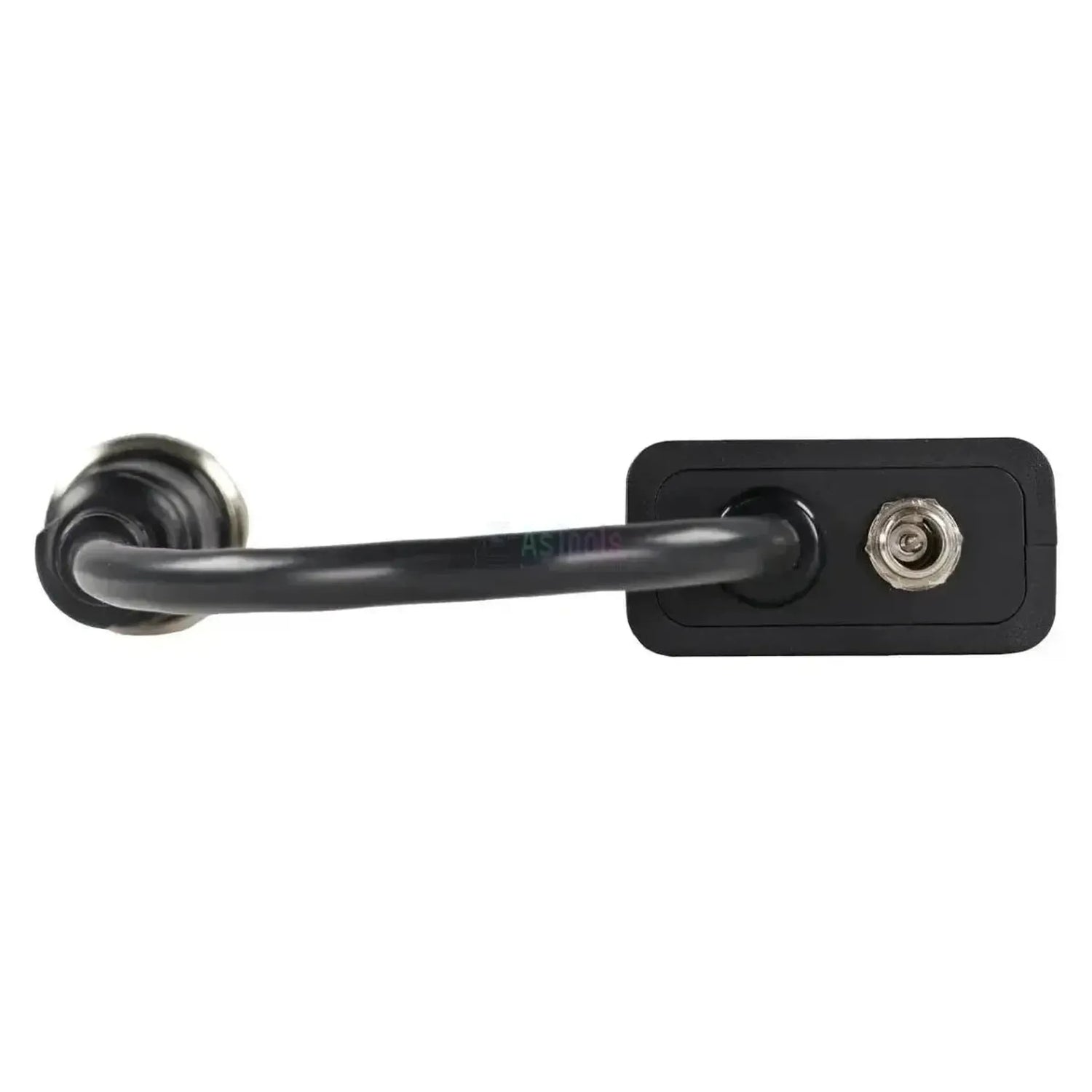

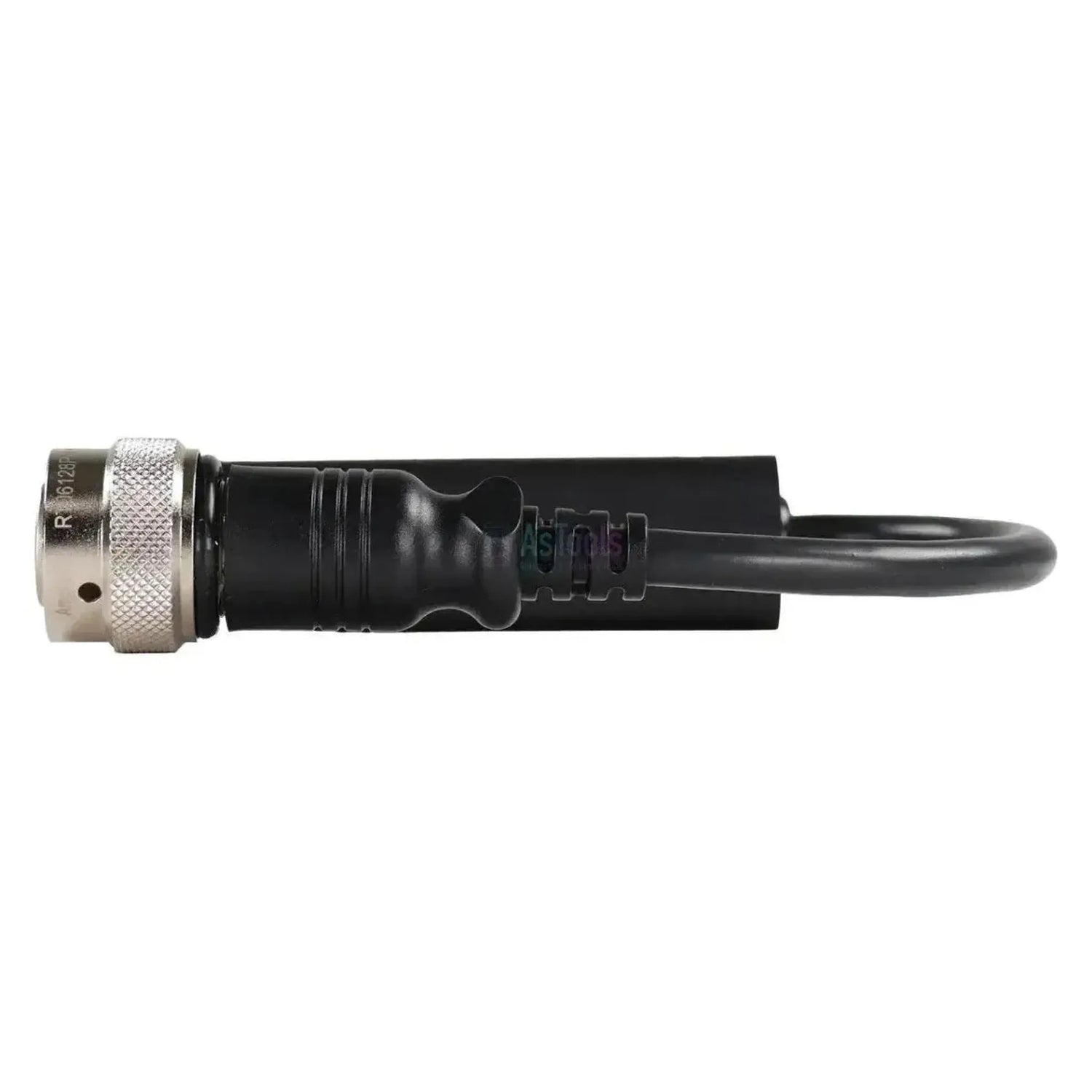

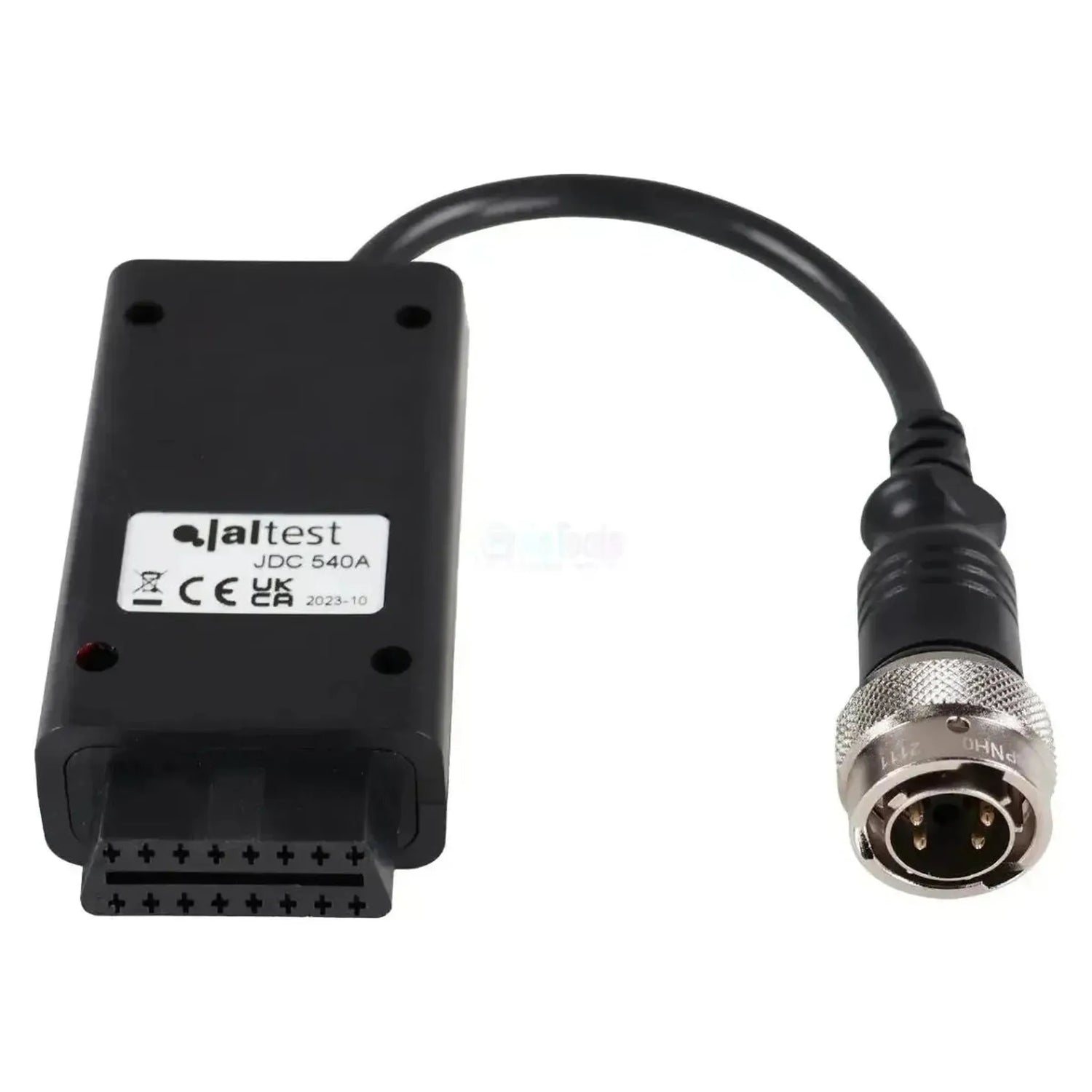

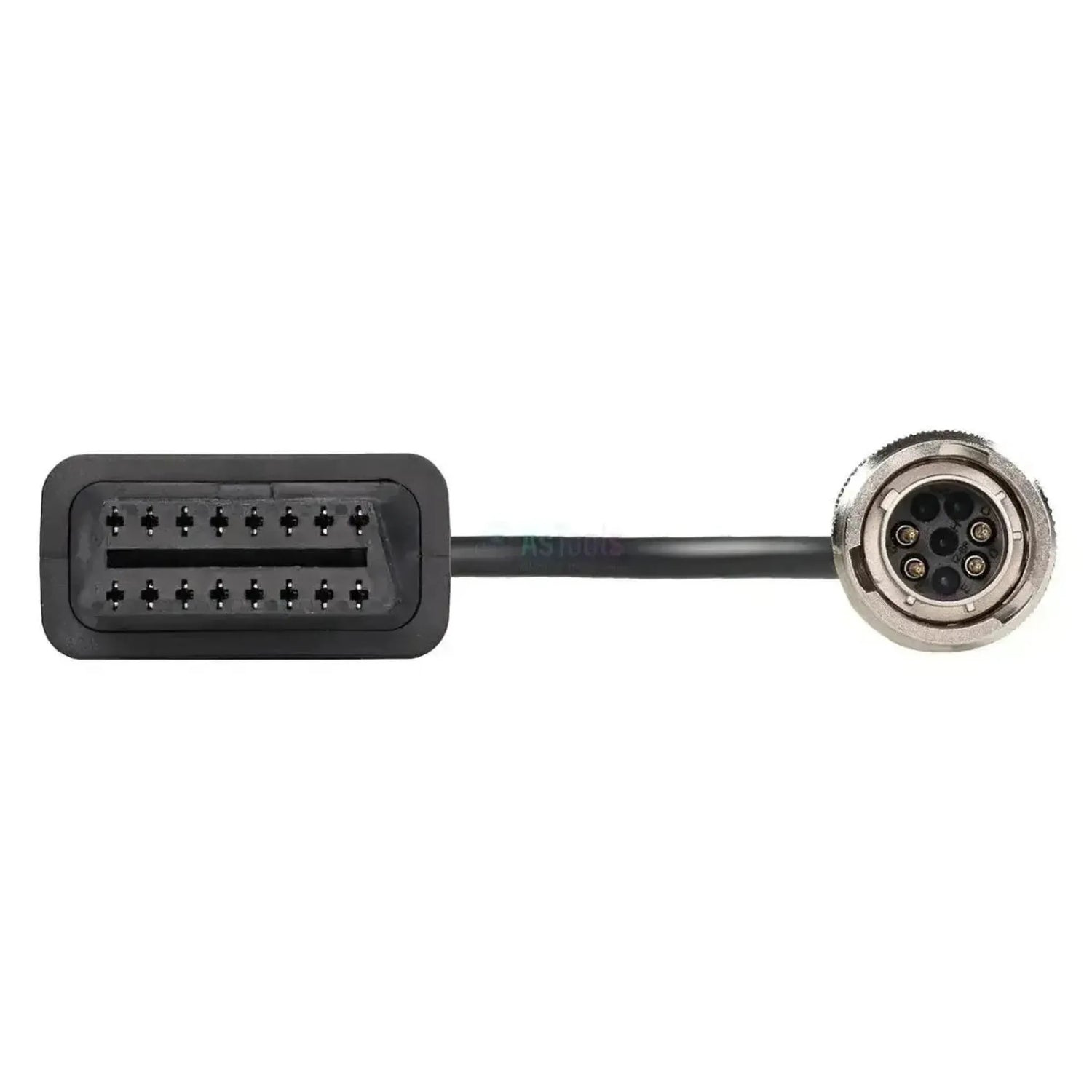

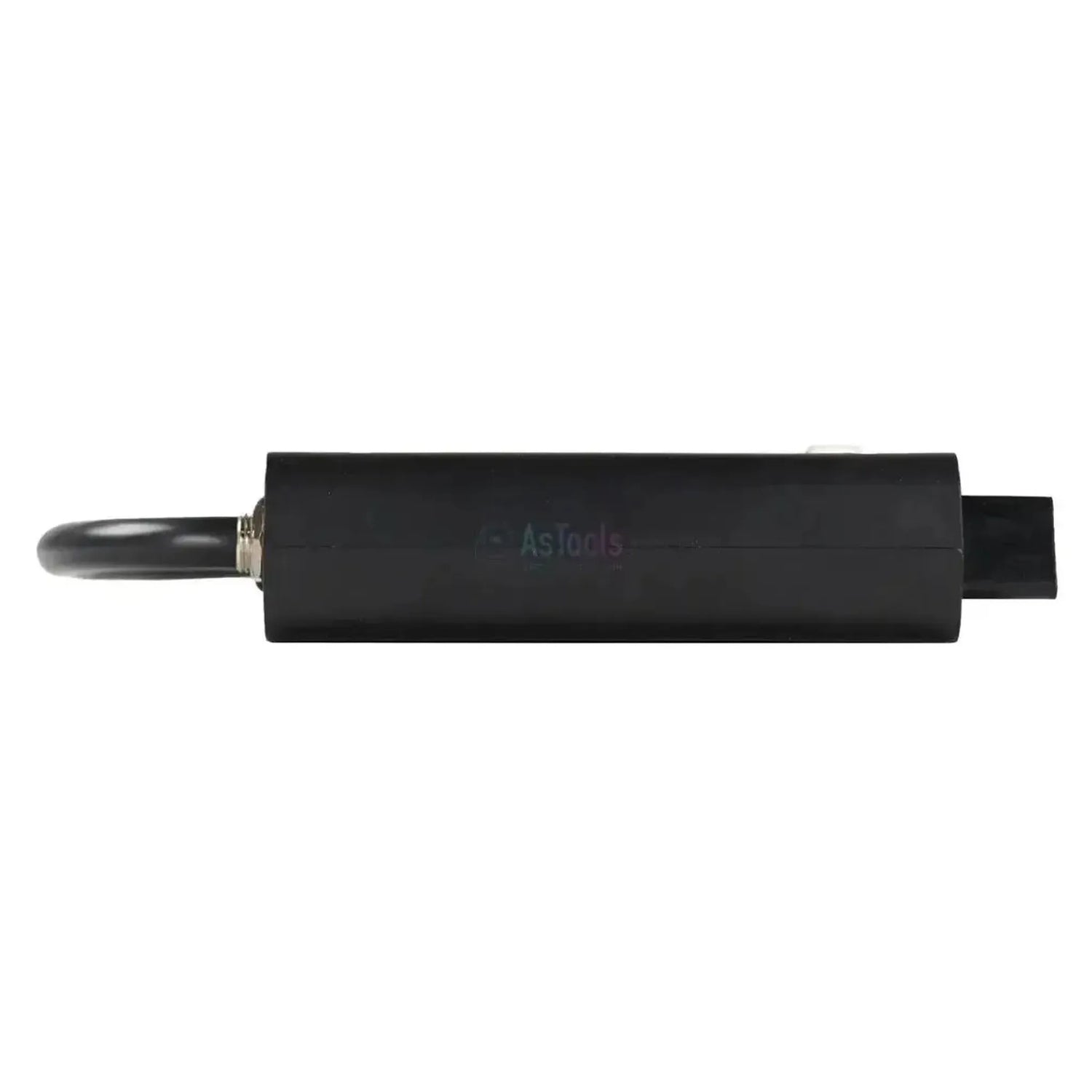

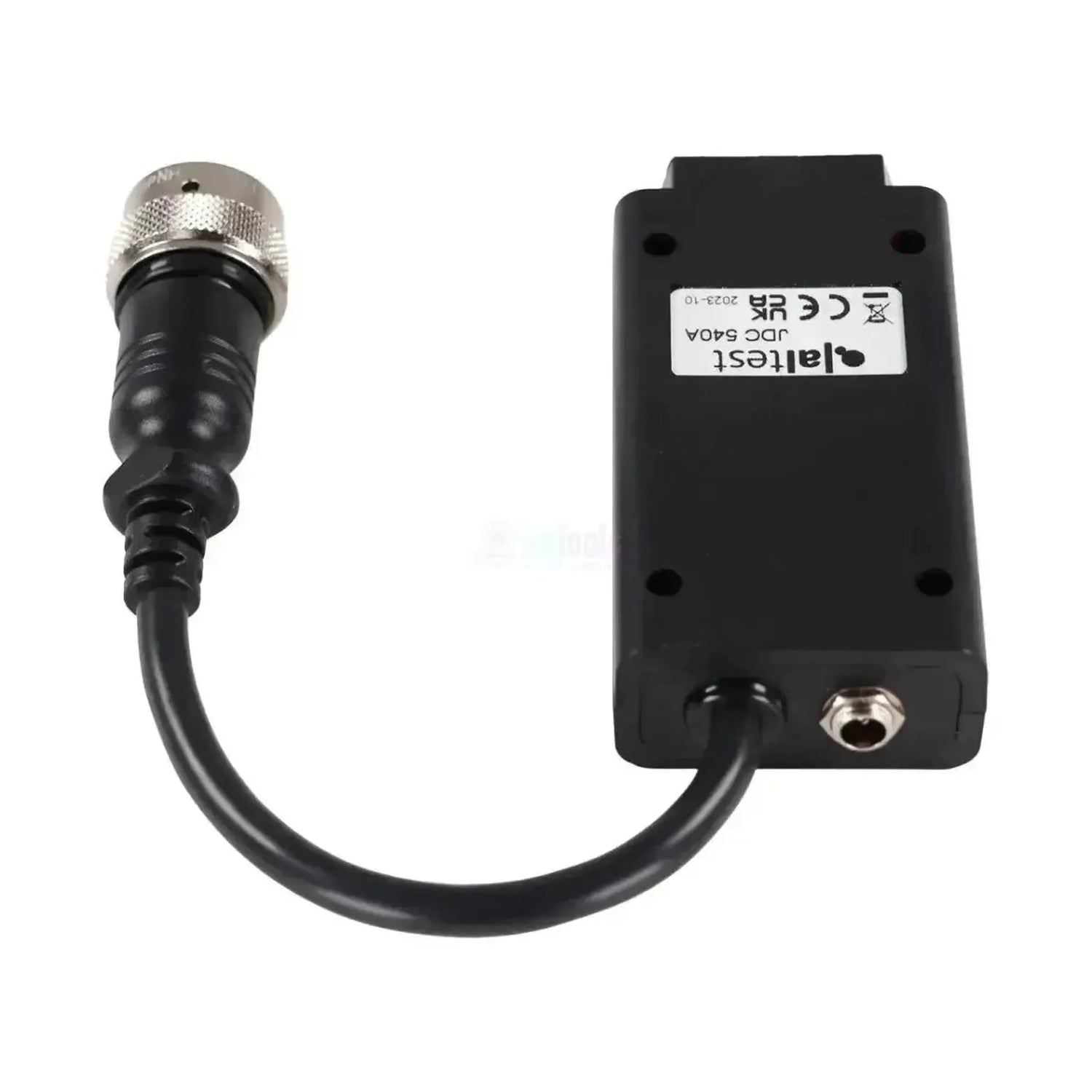

Jaltest JDC540A är RS232-diagnosekabeln för Bosch Rexroth BODAS-styrenheter och mäter 28 till 30 cm. På fordonssidan sitter en rund metallkontakt med en gängad kopplingsring som du vrider över anslutningen. Halvvägs längs kabeln finns en svart plastmodul med en skruvad strömförsyningsanslutning, där en vinkellast är monterad. Kabeln har därför tre grenar: 16-polig OBD2-kontakten för din Jaltest-diagnostikkabel, den runda 8-polig RS232-kontakten och strömförsyningsgrenen.

RS232 är en seriell anslutning och ingen CAN-buss; modulen i kabeln bygger upp denna kommunikation och har sin egen strömförsyningsanslutning för det. Med denna anslutning läser Jaltest-utrustningen BODAS RC Series (RS232), den programmerbara maskinkontrollen som styr hydrostatisk drift och arbetsfunktioner. Förutom felkoder omfattas mätvärden, ECU-data, parametrar och live dataövervakning. Kabeln är angiven för Jaltest Link V8.1 och omfattas av Jaltest OHW och Jaltest MHE.

FÖRDELAR

✔Når BODAS RC Series (RS232), den programmerbara styrenheten med seriell diagnospport.
✔Den aktiva modulen i kabeln upprättar RS232-anslutningen, vilket en vanlig CAN-kabel inte räcker till för.
✔Förutom felkoder omfattas även mätvärden, ECU-data, parametrar och live dataövervakning.
✔Systemberoende: Styrenheten från Bosch Rexroth i maskinen är avgörande, inte maskinmärket.

VIKTIGA BEGRÄNSNINGAR

✕Den officiella specifikationen nämner endast Jaltest Link V8.1; denna kabel är inte angiven för Link V9.
✕Modulen har sin egen strömförsyningsanslutning, så en strömkälla måste finnas tillgänglig nära maskinen.
✕Endast för RS232-versionen; CAN-versionerna (RC Series 20, 21, 22, 30 och 31 samt RC Scan) har sina egna anslutningar.
✕Med BODAS RC Series (RS232) ingår inte komponentstyrning, kalibrering och återställning.

Tillämpningar och funktionaliteter

Via denna anslutning når du med Jaltest-mjukvaran den programmerbara BODAS-maskinkontrollen från Bosch Rexroth. Det gäller seriell version av denna styrenheten, som utbyter sina data över en RS232-linje istället för CAN-bussen. Vad du kan hämta upp presenteras nedan per funktion.

Styrenheter som du kan komma åt

  • BODAS RC Series (RS232), programmerbara maskinkontroll: Versionen som denna kabel är tillverkad för, med den mest omfattande funktionsuppsättningen i BODAS-familjen.

Vad du kan göra

  • Läsa och rensa felkoder: Läsa felminnet från BODAS-styrenheten och tömma det efter reparation.
  • Visa mätvärden: De aktuella värdena från sensorer anslutna till maskinkontrollen.
  • Ställa in parametrar: Läsa och justera BODAS-regelns konfiguration.
  • Live dataövervakning: Följa systemvärdena under drift i siffror och graf.

Kompatibla fordon och tillämpningar

Styrenheten är avgörande, inte maskinmärket. Denna kabel hörer till Bosch Rexroths BODAS RC-styrenheten med RS232-diagnospport, och Bosch Rexroth bygger in den hos olika maskinbyggare. För arbetsfordon finns ingen obligatorisk diagnospport, så kontakten förblir i bruk även på nyare maskiner. Du känner igen vilken version som sitter i din maskin på den runda kontakten med gängad kopplingsring.

Tillämpning:

  • Arbets- och byggmaskiner: Med Bosch Rexroth BODAS RC-styrenheten med RS232-diagnos.
  • Maskinmärke inte avgörande: BODAS byggs in som kontroll av olika maskinbyggare.
  • Tillverkningsår inte avgörande: För arbetsfordon finns ingen obligatorisk diagnospport, så denna kontakt förblir i bruk.
💡
Bra att veta: Den runda RS232-anslutningen hör till själva BODAS-styrenheten och sitter vanligtvis i hytten eller i skåpet vid kontrollen. Kom ihåg att modulen halvvägs längs kabeln har en egen strömförsyningsanslutning. Kontrollera därför först vilken anslutning som finns på din maskin innan du beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-polig R232 - 16-polig OBD2 adapterkabel | Arbetsfordon

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC540A
Typ Adapterkabel (med modul och strömförsyningsgren)
Tillämpning Bosch Rexroth BODAS RC Series med RS232-diagnospport
Längd 28-30 cm
Gränssnitt Jaltest Link V8.1
Fordonssidans anslutning 8-polig RS232 (rund metallkontakt med gängad kopplingsring)
Anslutning på gränssnittssidan 16-polig OBD2
Styrenheter BODAS RC Series (RS232), programmerbara maskinkontroll
Segment Arbetskörhetsutrustning
Jaltest-modul Jaltest OHW (Off-Highway-maskiner) och Jaltest MHE (Material Handling Equipment)
