Universell ELM327 (CHT340) (HS/MS-CAN Switch) | USB-gränssnittskabel

Name: Universell ELM327 (CHT340) (HS/MS-CAN Switch) | USB-gränssnittskabel
Brand: AsTools
SKU: A0141-2
Price: 15.95 EUR
Availability: InStock
Rating: 5 (2 reviews)

2 recensioner

€15,95 inkl.

€13,18 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

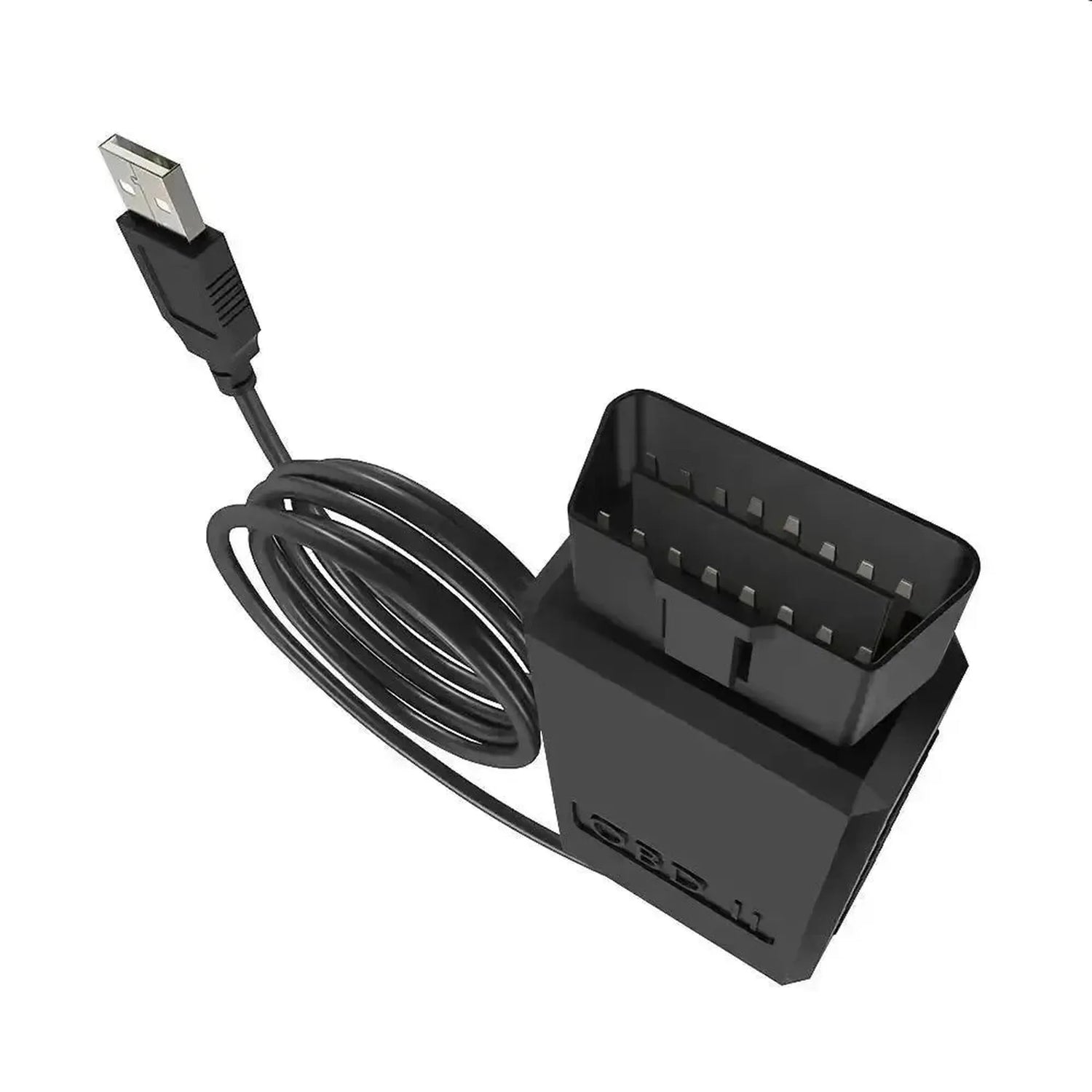

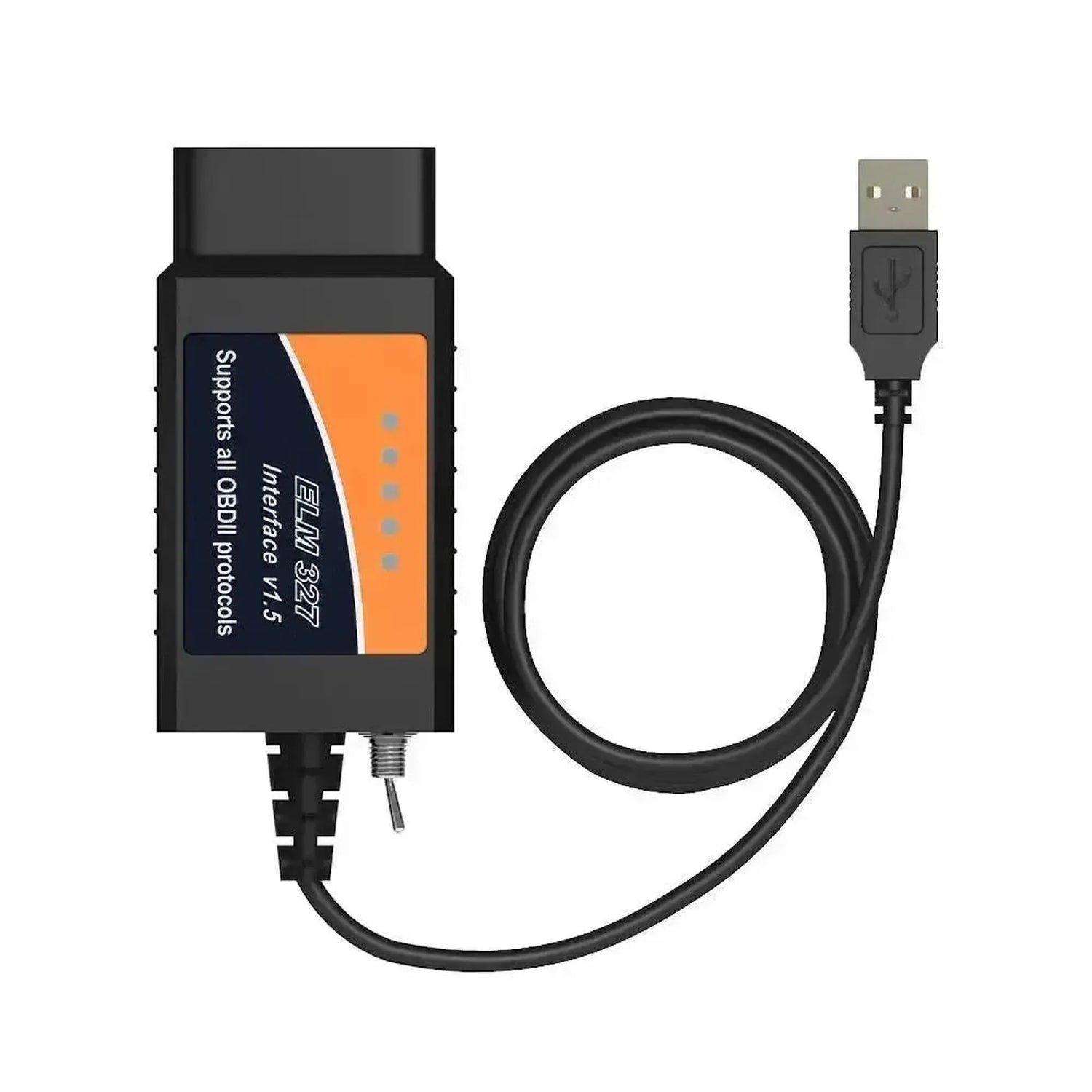

De Universele ELM327 (CHT340) met HS/MS-CAN-schakelaar is een USB-interfacekabel die uw laptop via de OBD2-poort met de auto verbindt. Met diagnosesoftware zoals FORScan leest u foutcodes en live data uit en past u instellingen van regeleenheden aan.

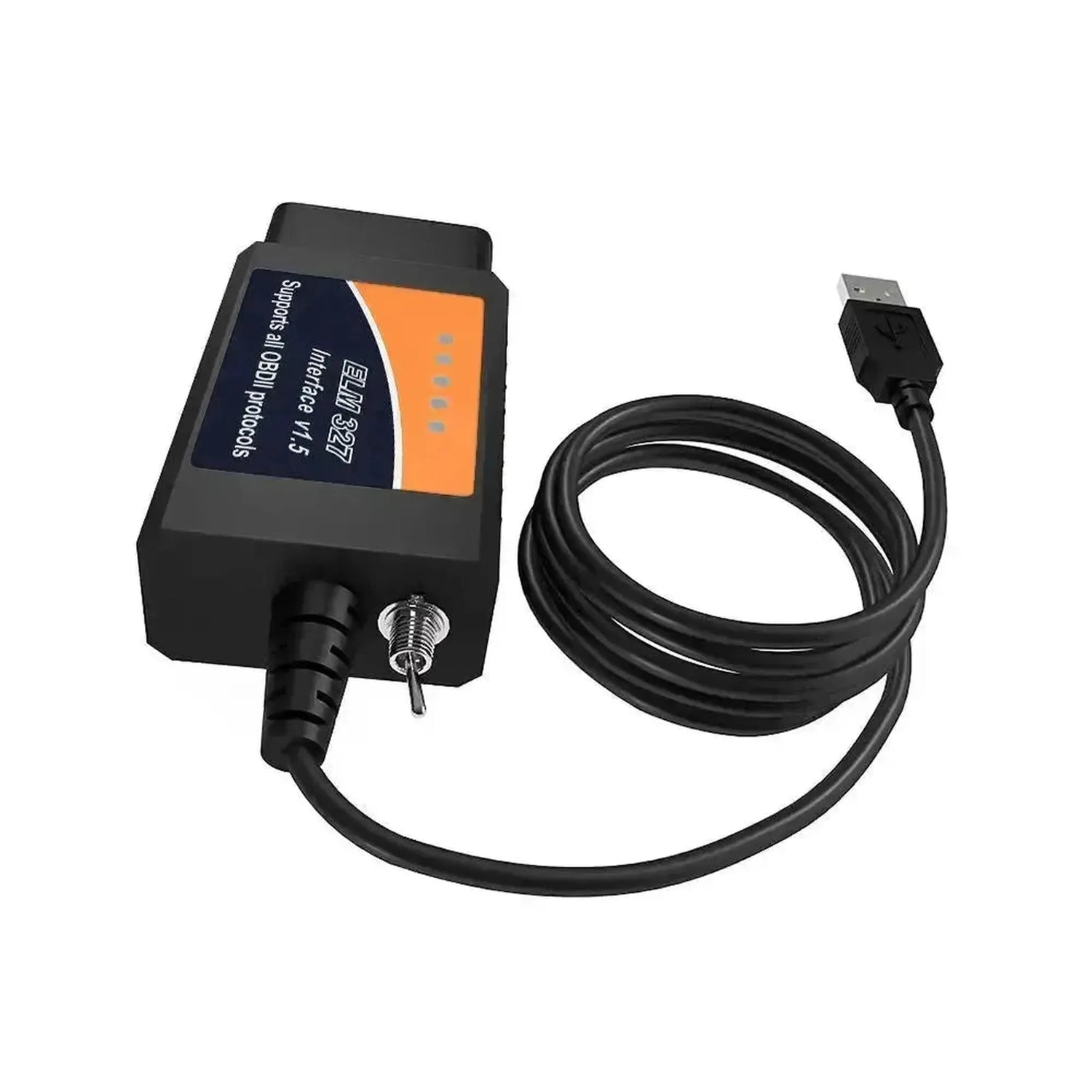

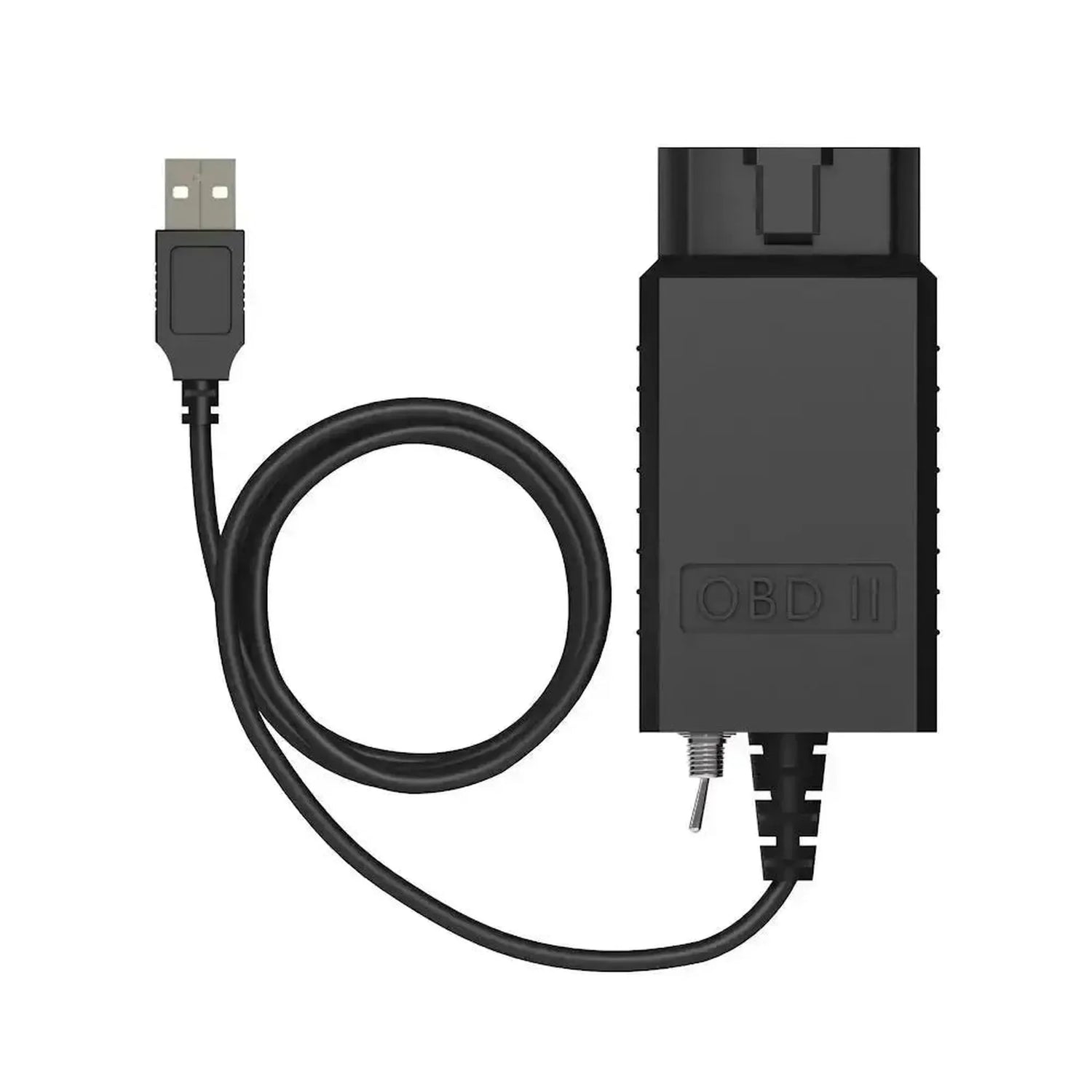

Het verschil met een gewone ELM327 is de schakelaar op de kabel. Daarmee kiest u tussen HS-CAN (pin 6 en 14) en MS-CAN (pin 3 en 11). Ford en Mazda gebruiken MS-CAN voor onder meer audio-, klimaat- en comfortmodules; zonder schakelaar ziet de software die modules niet. De CHT340-USB-chip (CH340T) werkt onder Windows met een gratis driver.

PLUSPUNTEN

✔HS- en MS-CAN — Eén schakelaar voor beide netwerken.

✔Ideaal voor FORScan — Ook Ford- en Mazda-comfortmodules.

✔Bekabeld via USB — Stabiel tijdens het coderen.

✔Voeding via OBD2 — Geen lader of batterij nodig.

AANDACHTSPUNTEN

✕Handmatig schakelen — FORScan vraagt wanneer u moet omzetten.

✕Driver nodig — Installeer eerst de CH340-driver.

✕Afhankelijk van software — De software bepaalt de functies.

✕Alleen USB — Geen Bluetooth of wifi.

Toepassingen en functionaliteiten

De kabel is bedoeld voor doe-het-zelvers en werkplaatsen die met een laptop willen uitlezen of coderen, vooral bij Ford en Mazda.

Functies

Foutcodes: Uitlezen en wissen.
Live data: Sensorwaarden in realtime.
Coderen: Instellingen aanpassen met FORScan.
MS-CAN: Toegang tot comfortmodules.

Schakelaar

HS-CAN: Pin 6 en 14, o.a. motor, ABS en airbag.
MS-CAN: Pin 3 en 11, o.a. audio en comfort.
Omzetten: Alleen als de software erom vraagt.

Zo gebruikt u hem

Driver installeren: Installeer de CH340-driver op uw Windows-laptop.
Aansluiten: Steek de kabel in de OBD2-poort en in de USB-poort.
COM-poort kiezen: Kies in de software de COM-poort uit Apparaatbeheer.
Contact aan: Zet het contact aan en start de software.
Schakelen: Zet de schakelaar om zodra FORScan daarom vraagt.

Speciale functies en mogelijkheden

Wat deze kabel anders maakt dan een standaard ELM327:

Fysieke schakelaar: HS-CAN en MS-CAN zonder solderen.
Bekabelde verbinding: Geen wegvallend signaal tijdens coderen.
Universeel OBD2: Ook te gebruiken als gewone uitleeskabel.

Compatibele software en besturingssystemen

De kabel werkt alleen met software op een pc of laptop. Bekende programma's:

FORScan: Diagnose en coderen voor Ford, Mazda, Lincoln en Mercury.
ELMConfig: Configuratie van Ford- en Mazda-modules.
Generieke OBD2-software: Bijvoorbeeld ScanMaster-ELM, voor standaard OBD2.

Besturingssysteem: Windows, met de CH340-driver. De kabel verschijnt dan als COM-poort in Apparaatbeheer.

Compatibele voertuigen

Voor standaard OBD2-diagnose werkt de kabel op de meeste auto's met een OBD2-poort: in Europa benzine vanaf 2001 en diesel vanaf 2004. De schakelaar is bedoeld voor auto's met een apart MS-CAN-netwerk:

Ford: Modellen vanaf ca. 2003–2004 met MS-CAN.
Mazda: Modellen met MS-CAN, o.a. op Ford-platformen.
Lincoln en Mercury: Modellen met MS-CAN.

Verpakkingsinhoud

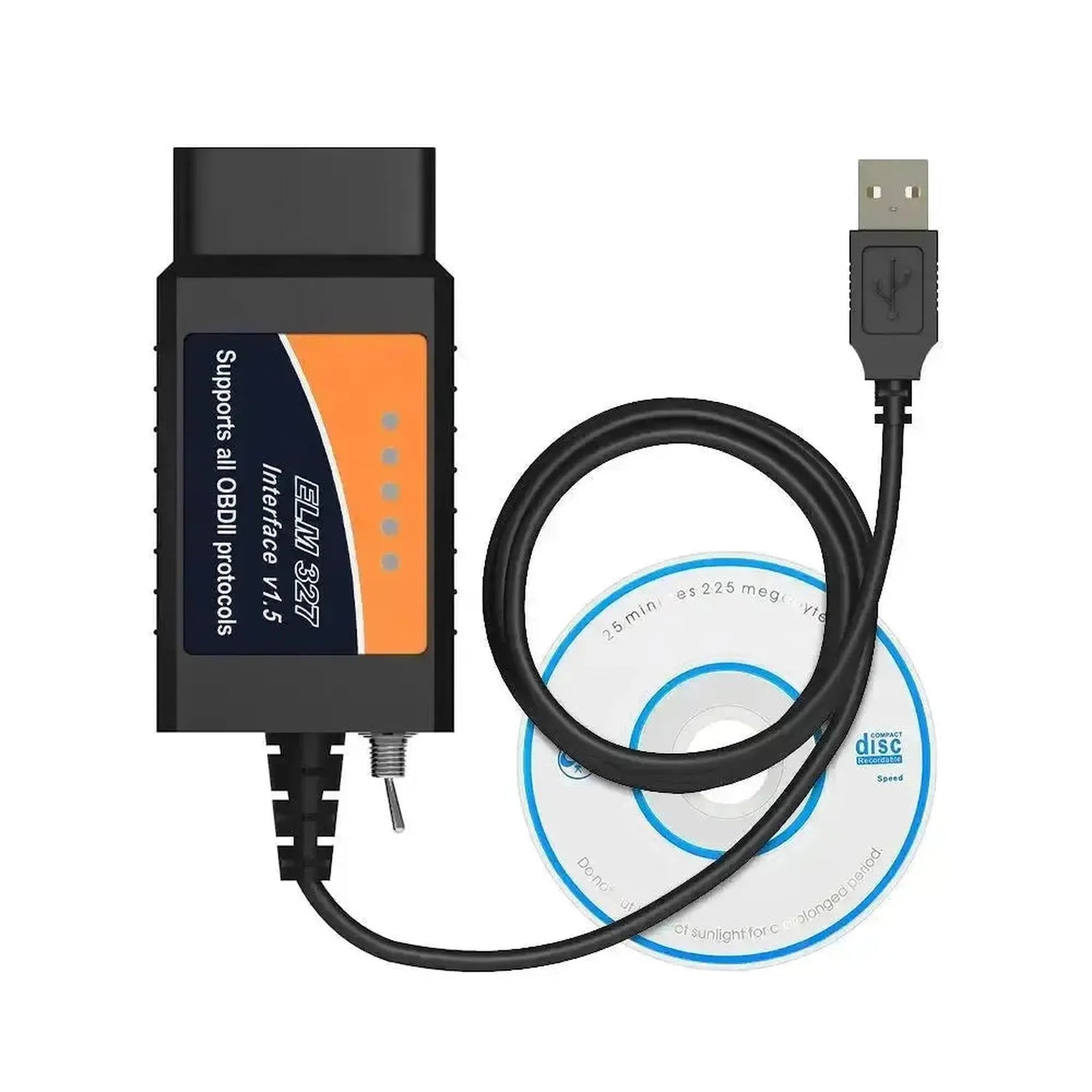

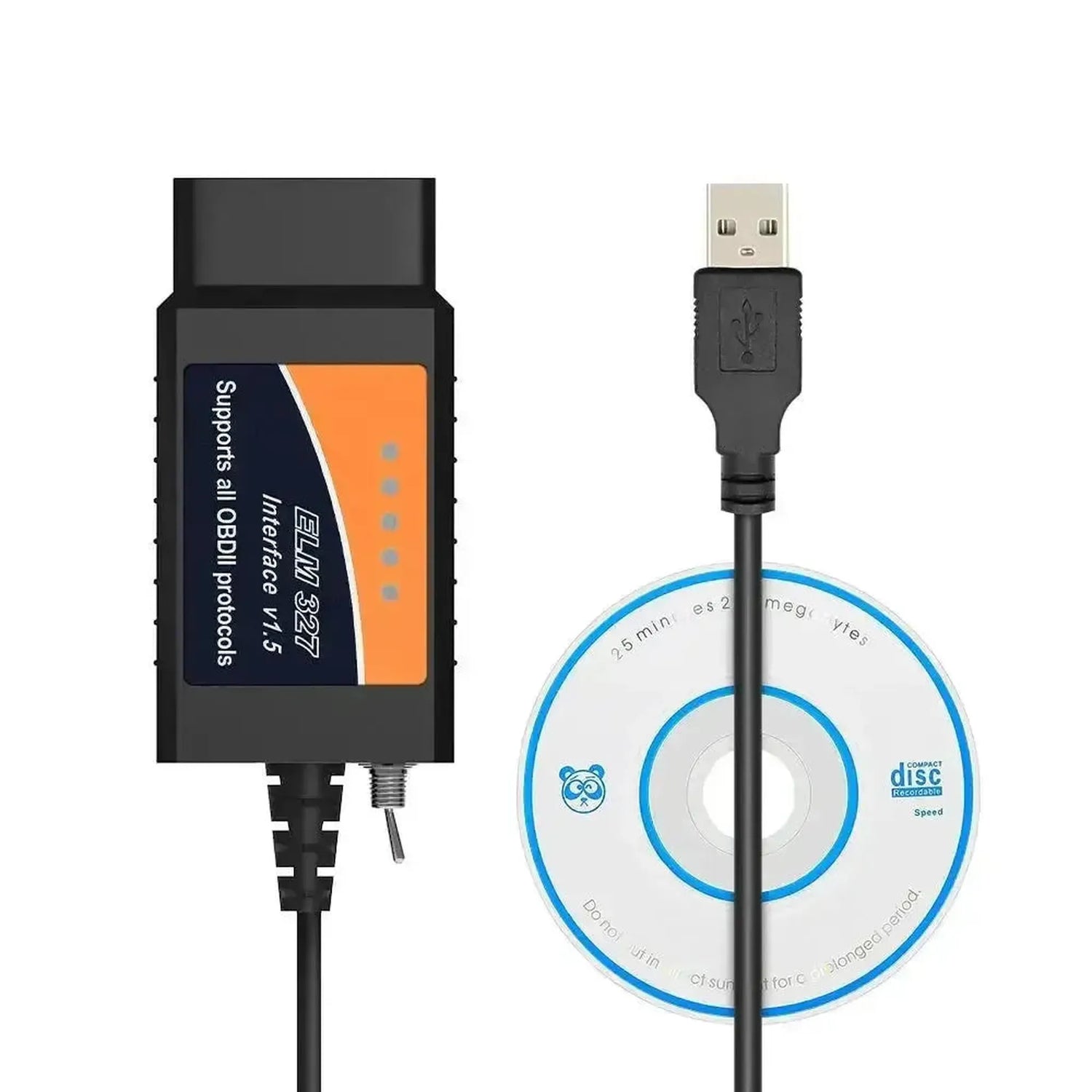

1x Universele ELM327 (CHT340) met HS/MS-CAN-schakelaar | USB-interfacekabel

💡

Goed om te weten: Zet de schakelaar standaard op HS-CAN. FORScan vraagt zelf wanneer u naar MS-CAN moet omzetten en weer terug. Vraagt FORScan nooit om te schakelen, dan zoekt hij ook geen MS-CAN-modules; controleer dan de verbindingsinstellingen.

Tekniska specifikationer

Allmänt

Tillverkaren av gränssnittet. Universell betyder en märkeslös ELM327-klon.Märke: Universeel

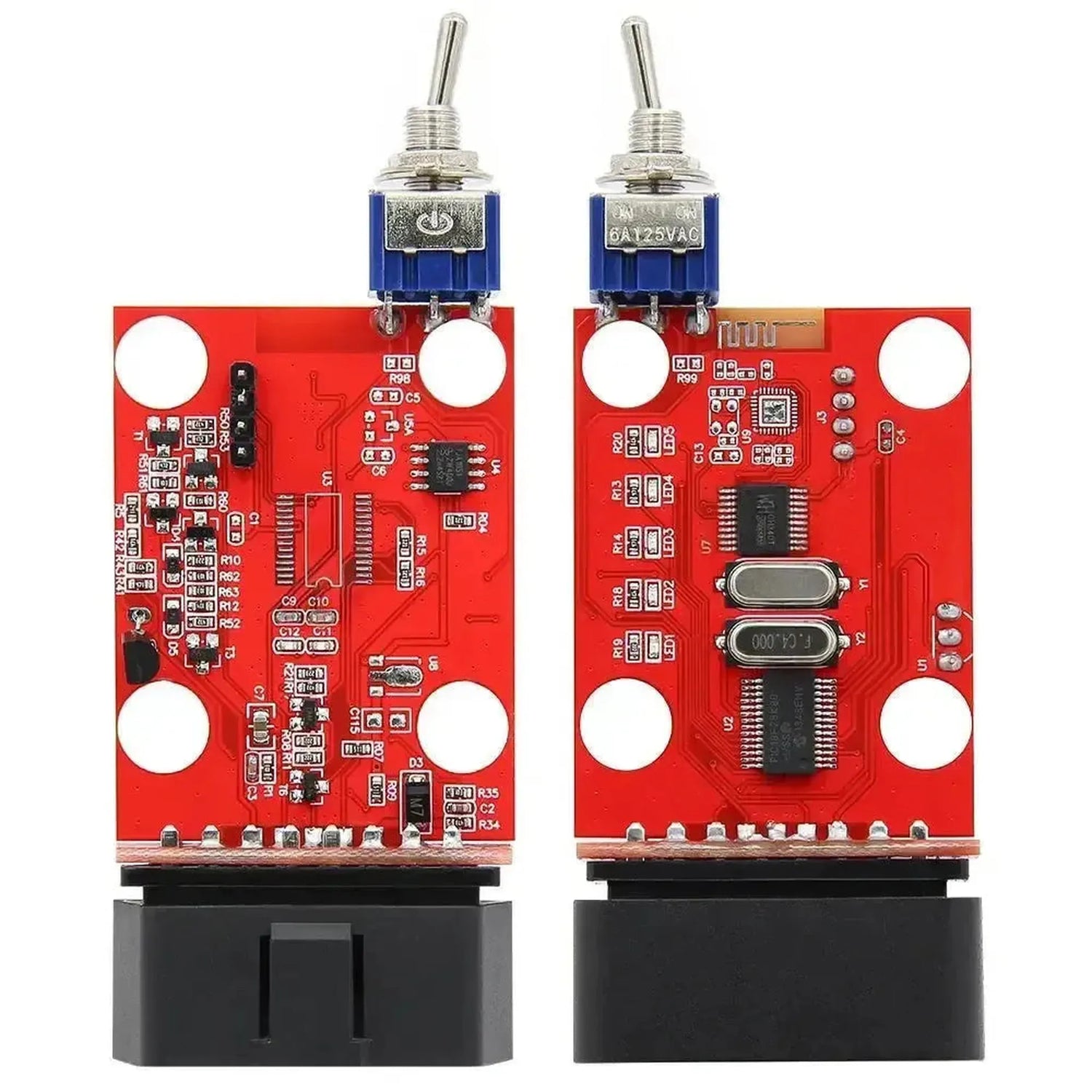

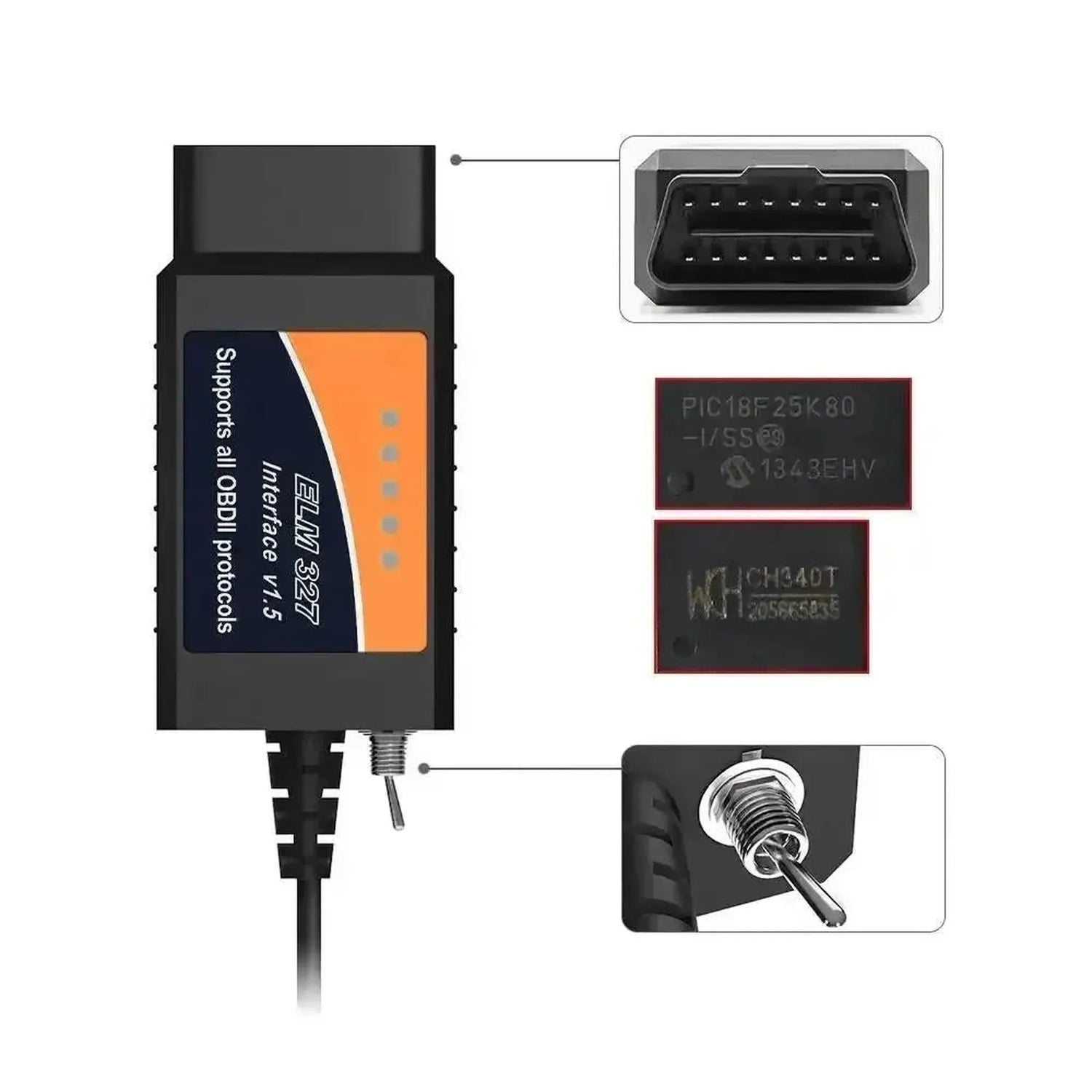

Chippet i gränssnittet. Ett bra chip ger en stabil anslutning och snabbare dataöverföring.Chip: CHT340 (CH340T)

Anslutning

Hur gränssnittet kommunicerar med din telefon, surfplatta eller dator: trådlöst via Bluetooth eller med en USB-kabel.Anslutning till telefon eller dator: USB
Med BLE fungerar gränssnittet även med en iPhone eller iPad. Utan BLE fungerar det oftast inte.Bluetooth Low Energy (BLE): Nej
Hur lång kabeln är. Med en längre kabel placerar du datorn enklare bredvid bilen.Kabellängd: 1,5 m

Kompatibilitet

På vilka enheter du kan använda gränssnittet. Kontrollera särskilt iOS om du har en iPhone.Operativsystem: Windows
Vilka diagnosappar och program gränssnittet fungerar med. Vissa appar kan mer, till exempel kodning för BMW eller Ford.Kompatibla appar: FORScan
ScanMaster-ELM
ELMConfig
De kommunikationsspråk som gränssnittet stöder. Äldre och amerikanska bilar använder ibland protokoll som inte alla gränssnitt känner till.Protokoll: SAE J1850 PWM/VPW
ISO 9141-2
KWP2000
En knapp för att växla mellan två CAN-nätverk. Krävs för att nå alla moduler hos Ford och Mazda med FORScan.Omkopplare HS-CAN och MS-CAN: Ja

Funktioner

Anpassa bilens inställningar, till exempel aktivera dolda funktioner. Fungerar endast med appar som BimmerCode eller FORScan.Kodning: Ja
Återställningar och inlärningsfunktioner, till exempel att återställa serviceintervallet. Med detta gör du mer än att bara läsa felkoder.Serviceåterställningar: Ja

Ström

Spänningen som gränssnittet fungerar med. De flesta är avsedda för 12 volts personbilar och inte för 24 volts lastbilar.Matningsspänning: 12 V
Fordonsanslutning: 16-pins OBD2
Anslutning till dator: USB-A

Övriga specifikationer

Merk: Universeel
Model: ELM327 (CHT340) met HS/MS-CAN-schakelaar
Type: OBD2-interfacekabel (USB)
Schakelaar: HS-CAN (pin 6/14) / MS-CAN (pin 3/11)
Protocollen: ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, SAE J1850 PWM/VPW
Voeding: Via de OBD2-poort (12 V)
